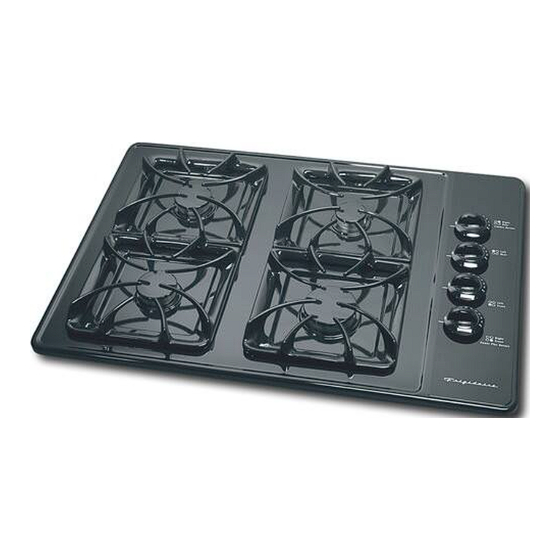

GAS COOKTOP INSTALLATION INSTRUCTIONS
INSTALLATION AND SERVICE MUST BE PERFORMED BY
IMPORTANT: SAVE FOR LOCAL ELECTRICAL INSPECTOR'S USE.
READ AND SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.
If the information in this manual is not followed exactly, a fire or explosion may result
causing property damage, personal injury or death.
FOR YOUR SAFETY:
— Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this or any other
appliance.
— WHAT TO DO IF YOU SMELL GAS:
Do not try to light any appliance.
Do not touch any electrical switch; do not use any phone in your building.
Immediately call your gas supplier from a neighbor's phone. Follow the gas supplier's instructions.
If you cannot reach your gas supplier, call the fire department.
— Installation and service must be performed by a qualified installer, service agency or the gas supplier.
MODEL
A.
30" Models
30 (76.2)
All dimensions are in inches (cm).
* Dimension F is for clearance under cooktop for gas connection.
NOTE: Wiring diagram for this appliances is enclosed in this booklet.
Only some models are available in Canada.
Printed in United States
A QUALIFIED INSTALLER.
Cooktop Dimensions
A
Cooktop Cutout Dimensions
L
E
M
B. WIDTH
C. DEPTH
MIN.
1
5
21 ½ (54.6)
3
/
(7.9)
26
/
8
8
30" Min.*
(76.2 cm) Min.*
B
C
F
Figure 1
CUTOUT DIMENSIONS
D. LENGTH
E. WIDTH
MAX.
MIN.
7
(67.6)
26
/
(68.3)
19 (48.3)
8
1
* 30" min. for unprotected cabinet
24" min. for protected surface
D
F. DEPTH
BELOW
(Min.)
COOKTOP*
MAX.
3
19
/
(49.2)
5 (12.7)
2¾ (7)
8
P/N 318201451 (0711) Rev. F
English – pages 1-7
Español – páginas 8-14
Français – pages 15-21
Wiring Diagram - pages 22
L
M
(Min.)
2¼ (5.7)

Advertisement

loading

  Related Manuals for Frigidaire 318201451

  Summary of Contents for Frigidaire 318201451

  • Page 1 30 (76.2) 21 ½ (54.6) All dimensions are in inches (cm). * Dimension F is for clearance under cooktop for gas connection. NOTE: Wiring diagram for this appliances is enclosed in this booklet. Only some models are available in Canada.
  • Page 2 To eliminate the risk of burns or fire by reaching over heated surfaces, cabinet storage space located above the cooktop should be avoided. If cabinet storage is provided, risk can be reduced by installing a range hood that projects horizontally a minimum of 5"...
  • Page 3: Important Safety Instructions

    Cooktop must not sit on the porcelain top. Avoid cutting an oversized hole in the countertop. 3. Clamp Down Information Once the cooktop is installed in the counter opening, you must clamp the unit down as shown. Cooktop Angle Bracket...
  • Page 4: Lp/Propane Gas Conversion

    GAS COOKTOP INSTALLATION INSTRUCTIONS 4. Provide an Adequate Gas Supply This cooktop is designed to operate on natural gas at 4" (10.2 cm) of manifold pressure only. A pressure regulator is connected in series with the manifold on the cooktop and must remain in series with the supply line.
  • Page 5: Check Operation

    GAS COOKTOP INSTALLATION INSTRUCTIONS Check alignment of valves after connecting the cooktop to the gas supply to be sure the cooktop manifold pipe has not been moved. Disconnect this cooktop and its individual shutoff valve from the gas supply piping system during any pressure testing of that system at test pressures greater than ½...
  • Page 6: Model And Serial Number Location

    Your serial plate also tells you the rating of the burners, the type of fuel and the pressure the cooktop was adjusted for when it left the factory. Before You Call for Service Read the Avoid Service Checklist and operating instructions in your Use and Care Guide.
  • Page 7: Para Su Seguridad

    (MÍn.) LA PLANCHA DE COCINAR MÍN. MÁX. (49.2) 5 (12.7) 2¾ (7) P/N 318201451 (0711) Rev. F English – pages 1-7 Español – páginas 8-14 Français – pages 15-21 Diagrama de la instalación alámbrica - pages 22 (MÍn.) 2¼ (5.7)
  • Page 8 INSTRUCCIONES DE INSTALACION PARA PLANCHA DE COCINAR A GAS 13" (33 cm) Max. Depth For Cabinet Installed Above Cooktop. 18" Mín. (45.7cm Mín.) Dimensiones este espacio mínimo desde el borde de la plancha 24" (61 cm) de cocinar y el almacenamiento de combustible.
  • Page 9: Notas Importantes Para El Instalador

    INSTRUCCIONES DE INSTALACION PARA PLANCHA DE COCINAR A GAS Notas importantes para el instalador: 1. Lea todas las instrucciones de instalación antes de realizar la instalación de la plancha de cocinar. 2. Retire todos los artículos de embalaje antes de realizar las conexiones eléctricas a la plancha de cocinar.
  • Page 10: Instalación

    INSTRUCCIONES DE INSTALACION PARA PLANCHA DE COCINAR A GAS 2. Instalación Introduzca la plancha de cocinar dentro de la abertura. NOTA: Después de haber introdúcir la plancha de cocinar dentro de la abertura asegúrese que el artefacto está soportado por la base metálica que rodea la parte superior de la caja del quemador.
  • Page 11 INSTRUCCIONES DE INSTALACION PARA PLANCHA DE COCINAR A GAS 6. Instalación del regulador de presión Instale el regulador de presión con la flecha del regulador apuntando hacia la unidad en una posición que permita alcanzar la tapa de entrada. No ajuste demasiado la conexión. El regular está...
  • Page 12: Conexión Eléctrica

    INSTRUCCIONES DE INSTALACION PARA PLANCHA DE COCINAR A GAS 7. Conexión Eléctrica Requerimientos eléctricos: Un circuito derivado conectado correctamente a tierra de 120 voltios, 60 Herz protegido por un interruptor automático de 15 amp o un fusible de retardo. No utilice un cable flexible de extensión en esta plancha de cocinar.
  • Page 13 INSTRUCCIONES DE INSTALACION PARA PLANCHA DE COCINAR A GAS 2. Abierte el suministro eléctrico y la válvula de cierre principal del gas. 3. Verifique los dispositivos de encendido La manipulación de los dispositivos de encendido eléctrico debería verificarse tras haber revisado detenidamente la plancha de cocinar y los conectores del tubo del suministro de fugas y tras haber conectado la plancha de cocinar al suministro eléctrico.
  • Page 14 E. LARGEUR SOUS LA (Min.) PLAQUE DE CUISSON* MIN. MAX. (49.2) 5 (12.7) 2¾ (7) P/N 318201451 (0711) Rev. F English – pages 1-7 Español – páginas 8-14 Français – pages 15-21 Schéma de câblage - page 22 (Min.) 2¼ (5.7)
  • Page 15 INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ L'armoire supérieure ne doit pas excéder une profondeur de 13" (33 cm) 18" Min. (45.7 cm Min.) La dimension est la distance minimum requise du rebord de la plaque de cuisson au mur en matériel inflammable le plus proche (du côté...
  • Page 16: Instructions De Sécurité Importantes

    INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ Notes importantes à l’Installateur 1. Lisez toutes les instructions contenues dans les Instruc- tions d’installation avant d’installer la cuisinière. 2. Enlevez tout le matériel d’emballage avant de connec- ter l’alimentation à gaz à la plaque de cuisson. 3.
  • Page 17 INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ Pour la fixation, insérez l’équerre de fixation en plaçant le côté en retrait de celle-ci dans la fente se trouvant sur cha- que côté de l’élément. Insérez la vis à oreilles à travers l’équerre de fixation jusqu’à...
  • Page 18: Vérification De Fonctionnement

    INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ Vérifiez qu'il n'y ait pas de fuites. La vérification pour les fuites doit être faite selon les instructions du manufacturier. Après avoir raccordé l'alimentation en gaz à la plaque de cuisson, à l'aide d'un manomètre vérifiez si le système ne fuit pas.
  • Page 19: Avant D'appeler Le Service D'entretien

    INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ A. Déballez les bases, les cuvettes et les couvercles des brûleurs. B. Placez les cuvettes et les bases au-dessus de chaque orifice d'alimentation en gaz. C. Vérifiez que le brûleur est correctement aligné et horizontal.
  • Page 20 WIRING DIAGRAM - DIAGRAMA DE LA INSTALACIÓN ALÁMBRICA - SCHÉMA DE CÂBLAGE (For 30" - 4 burner Model - Para modelo 30" - 4 quemadores - Pour le modèle 30" - 4 brûleurs)
