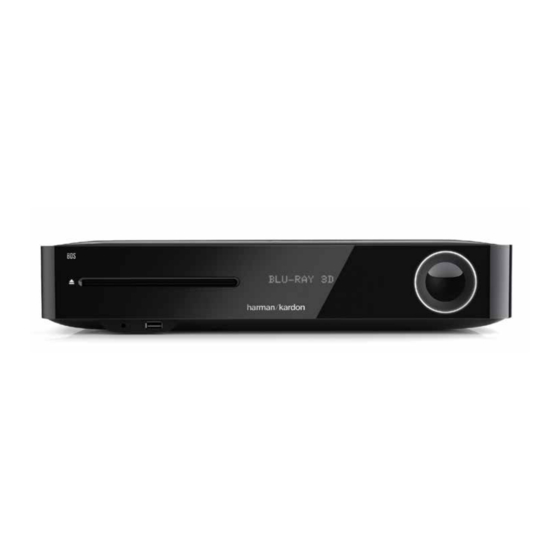

Harman /kardon BDS280 Quick Start Manual

B D S 2 8 0
21 22
1 2
19 18
B D S 5 8 0
B D S 2 8 0 / B D S 5 8 0
20
NFC
3
17 16 15
1 2
19 18
4 5 6 7
14 13 12 11 10 9
3
17 16 15 14 13
1) Main power switch
2) Antenna Air
3) Speaker outputs
4) Optical digital audio (S/PDIF) inputs
5) Trigger output
6) Aux 1 input and Aux 2 input
7) Subwoofer output
8) Antenna Wi-Fi
9) FM radio antenna input
10) Coaxial digital audio (S/PDIF) input
11) IR remote input
12) HDMI output (ARC)
13) HDMI 1/MHL input
14) HDMI 2 input
15) HDMI 3 (Apple) input
16) USB input
8
17) Wired network (RJ-45) input
18) WPS button
19) AC power input
20) Disc slot
21) Headphone output/EzSet/EQ
Mic input
22) USB/iPad/iPod/iPhone input
4 5 6 7
8
12 11 10 9
Quick Start Guide
