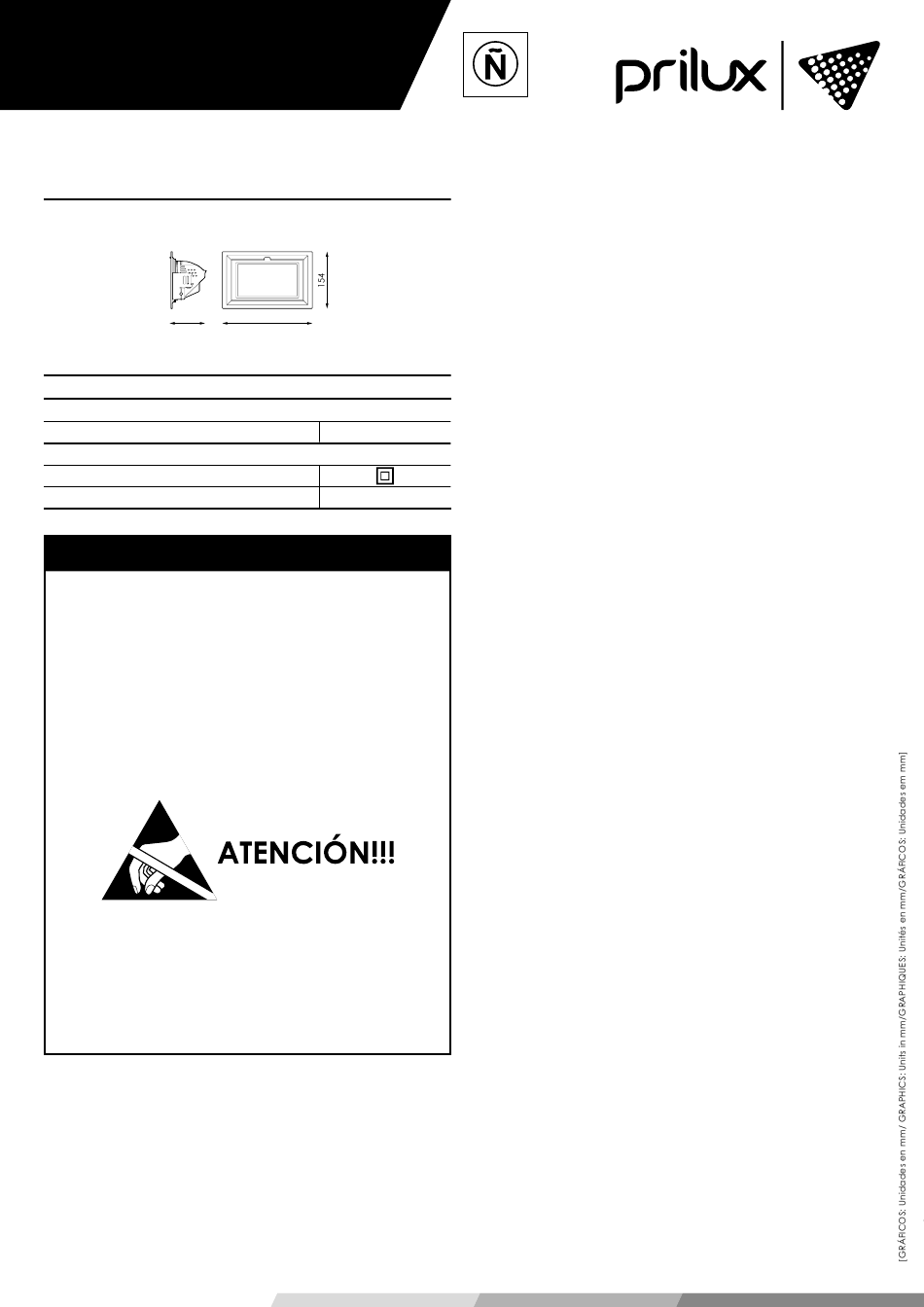

Prilux Ebro LED Manual

Ebro LED
103
ELECTRICAL CHARACTERISTICS
Voltage
DEGREE OF PROTECTION
Electrical isolation
Degree of waterlightness
ANTES DE COMENZAR LA INSTALACIÓN DE ÉSTE
PRODUCTO, POR FAVOR, LEA ATENTAMENTE LAS
INSTRUCCIONES Y GUÁRDELAS EN UN SITIO SEGURO.
LA INSTALACIÓN DEBE
CUALIFICADO.
LA INADECUADA MANIPULACIÓN DE LOS COMPONENTES
O DE LA PROPIA LUMINARIA PODRÍA DAÑAR EL CORRECTO
FUNCIONAMIENTO DE ESTE PRODUCTO, QUEDANDO
ANULADA LA GARANTÍA DEL FABRICANTE.
QUEDA ANULADA LA GARANTÍA DEL FABRICANTE: SI LA
INSTALACIÓN NO SE REALIZA SEGÚN LO INDICADO EN EL
REBT 2002.
RESPETAR LAS
DE MANIPULACIÓN
COMPONENTES
DESCARGAS
(LED).
1/4
noviembre 2020
noviembre 2020
241
230V
IP20
AVISO
REALIZARLA PERSONAL
PRECAUCIONES
DE LOS
SENSIBLES A
ELECTROSTÁTICAS
PRECAUCIONES:
• Mantenga el producto fuera del alcance de los niños.
• No sumerja este producto en agua ni lo manipule con las manos
mojadas.
• No usar guantes ni cualquier material plástico.
• No golpee el producto.
• No instale el producto donde haya fuentes de calor o
concentraciones de humedad.
• No manipule el producto
funcionamiento y déjelo enfriar antes de tocarlo con las manos.
• Mantenga una distancia mínima de 1m con la superficie u objeto
a iluminar.
• No válido para utilización en baños.
• El producto no debe ser cubierto por material aislante térmico
en ningún caso.
• Si el producto se encuentra dañado sustitúyalo inmediatamente
por uno nuevo.
• Desconecte la corriente antes de instalar el producto.
• Manipular la luminaria sujetando el cuerpo, nunca presionando
el difusor ya que podría hundirse y dañar la fuente de luz (LED).
• Esta luminaria contiene componentes sensibles a la electricidad
estática y una descarga sobre ella podría destruir o dañar sus
componentes.
INSTRUCCIONES DE MONTAJE:
1. Realice un agujero de forma cuadrada en la superficie de mon-
taje con unas dimensiones de 220 x 132mm. (FIG.2).
2. Desconecte la corriente.
3. Quite los tornillos y retire la tapa del driver. Afloje los tornillos
del conector, inserte el cable de alimentación a L y N según
corresponda, teniendo en cuenta que el cable azul es el cable
del neutro (N) y el marrón es el cable de la fase (L). Apriete los
tornillos del conector una vez conectados. Asegúrese de que la
conexión es correcta y no hay ningún cable de cobre desnudo.
Coloque la tapa del driver y apriete los tornillos. (FIG. 1).
4. Coloque el driver dentro del hueco de instalación (FIG. 3).
5. Abata los muelles de sujeción e inserte la luminaria en el techo
(FIG. 3).
6. Restablezca la corriente.
SUSTITUCIÓN DE LA LÁMPARA:
• Lámpara no reemplazable.
CAMBIO DEL EQUIPO:
1. Desconecte la corriente.
2. Para acceder al driver extraiga la luminaria.
3. Sustituya el equipo por uno nuevo. Para el conexionado del
equipo siga las instrucciones previas (FIG. 1).
4. Coloque la luminaria nuevamente en el hueco de instalación
(FIG. 3).
5. Restablezca la corriente.
mientras se encuentre en
