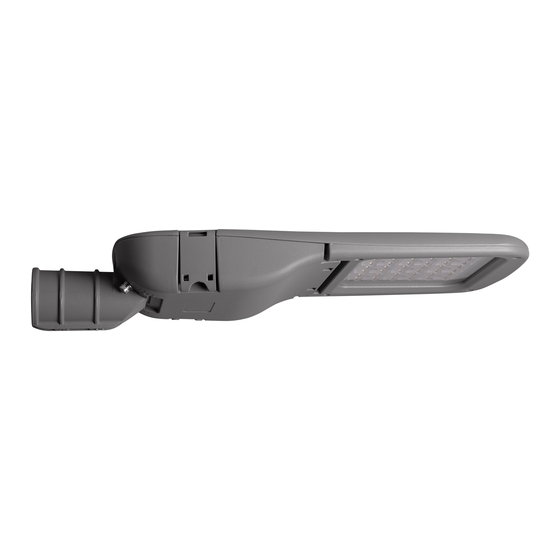

Versa LED
Manual instrucciones
Instruction manual
Especificaciones/ Specifications
Aislamiento eléctrico/
Electrical isolation
Índice de estanqueidad/
Sealing rating
Protección contra impactos/
Impact resistance
Nº LED/
LED Number
Peso/
Weight
Altura Máx. de instalación/
Sealing rating
Máx. sup. proyectada al aire/
Maximum surface wind exposed
1/8
julio 2021
Ñ
CI
IP66
IK08
12 LED
24 LED
4kg
20m
0,124m
2
E
540
Advertisement
Related Manuals for Prilux Versa LED
Summary of Contents for Prilux Versa LED
- Page 1 Versa LED Ñ Manual instrucciones Instruction manual Especificaciones/ Specifications Aislamiento eléctrico/ Electrical isolation Índice de estanqueidad/ IP66 Sealing rating Protección contra impactos/ IK08 Impact resistance Nº LED/ 12 LED 24 LED LED Number Peso/ Weight Altura Máx. de instalación/ Sealing rating Máx.
- Page 2 PRECAUTIONS: PRECAUCIONES: • Keep the product out of the reach of children. • Mantenga el producto fuera del alcance de los niños. • Do not immerse this product in water or handle it with wet hands. • No sumerja este producto en agua ni lo manipule con las manos mojadas. •...
- Page 3 MONTAJE BÁCULO/ POLE MOUNTING Giro/Turn 10º -10º...
- Page 4 8Nm máx. Ø60mm máx. 220-240 50-60Hz Vidrio templado 4mm/ 4mm tempered glass 10Nm máx.
- Page 5 MONTAJE POSTE/ POST MOUNTING Giro/Turn 10º -10º...
- Page 6 8Nm máx. 10Nm máx. Ver esquema de electrificación/ See electrification diagram Ø60mm máx. 220-240 50-60Hz La luminaria puede conectarse a la red eléctrica a través de bloque de conexión estanco IP68 5p, Código:239394 The luminaire can be connected to the mains via a water- NO INCLUIDO tight connection block IP68 5p, /NOT INCLUDED...
- Page 7 ESQUEMA DE ELECTRIFICACIÓN/ ELECTRIFICATION DIAGRAM SALIDA FIJA/ FIXED OUTPUT AZUL/BLUE MARRÓN/BROWN NEGRO/BLACK GRIS/GRAY VERDE/AMARILLO GREEN/YELLOW...
- Page 8 www.grupoprilux.com...
- Page 9 Versa LED Manuel d’instructions Manual de instruções Spécifications/ Especificações Isolation électrique/ Isolamento elétrico Indice d’étanchéité/ IP66 Índice de estanquicidade Protection contre les chocs/ IK08 Proteção contra impactos Nb LED/ 12 LED 24 LED Nº LED Poids/ Peso Hauteur d’installation max./ Altura máx.
- Page 10 PRÉCAUTIONS : PRECAUÇÕES: • Tenir le produit hors de portée des enfants. • Manter o produto fora do alcance das crianças. • Ne pas immerger ce produit dans l’eau ou le manipuler avec les mains • Não mergulhar este produto em água, nem o manipular com as mãos mouillées.
- Page 11 MONTAGE SUR BRAS/ MONTAGEM EM BRAÇO Rotation/Rotação 10º -10º...
- Page 12 8Nm máx. Ø60mm máx. 220-240 50-60Hz Vidrio templado 4mm/ 4mm tempered glass 10Nm máx.
- Page 13 MONTAGE SUR POTEAU/ MONTAGEM EM POSTE Rotation/Rotação 10º -10º...
- Page 14 8Nm máx. 10Nm máx. Ver esquema de electrificación/ See electrification diagram Ø60mm máx. 220-240 50-60Hz Le luminaire peut être raccordé au réseau électrique via un bloc de raccordement étanche IP68 5p, Código:239394 A luminária pode ser ligada à rede elétrica través de bloco NON INCLUS de ligação estanque IP68 5p, /NÃO INCLUÍDO...
- Page 15 ESQUEMA DE ELECTRIFICACIÓN/ ELECTRIFICATION DIAGRAM SORTIE FIXE/ SAÍDA FIXA BLEU/AZUL MARRON/ CASTANHO NOIR/PRETO GRIS/CINZA VERT/JAUNE VERDE/AMARELO...
- Page 16 www.grupoprilux.com...
