Arisa
ROAD
Manual instrucciones
Instruction manual
Aislamiento eléctrico/
Electrical isolation
Índice de estanqueidad (Cara vista)/
Sealing rating (Sight face)
Protección contra impactos/
Impact resistance
Nº LED/
LED Number
Peso/
kg
Weight
Altura Máx. de instalación/
Sealing rating
Máx. sup. proyectada al aire/
Maximum surface wind exposed
Código
fotométrico/
Nº LED
Code
photometric
12
727
12
730
12
740
12
827
12
830
12
840
12
PCA
Este producto contiene una fuente luminosa de la clase de eficiencia energética/This product contais a light source of the energy efficiency class
1/8
8 febrero 2023 / m-arisa-road
CI
IP66
IK09
12/ 16/ 32LED
8kg
20m
0,072m
2
Clase
energética/
Nº LED
Class
energetic
D
16
D
16
D
16
16
E
E
16
16
E
16
G
Ñ E
Código
Clase
fotométrico/
energética/
Code
Class
photometric
energetic
727
C
730
C
740
C
827
D
830
D
840
D
PCA
G
478
670
Código
fotométrico/
energética/
Nº LED
Code
photometric
32
727
32
730
32
740
32
827
32
830
32
840
32
PCA
Clase
Class
energetic
D
D
D
E
E
E
G

Advertisement

loading
Need help?

Need help?

Do you have a question about the Arisa ROAD and is the answer not in the manual?

Questions and answers

Summary of Contents for Prilux Arisa ROAD

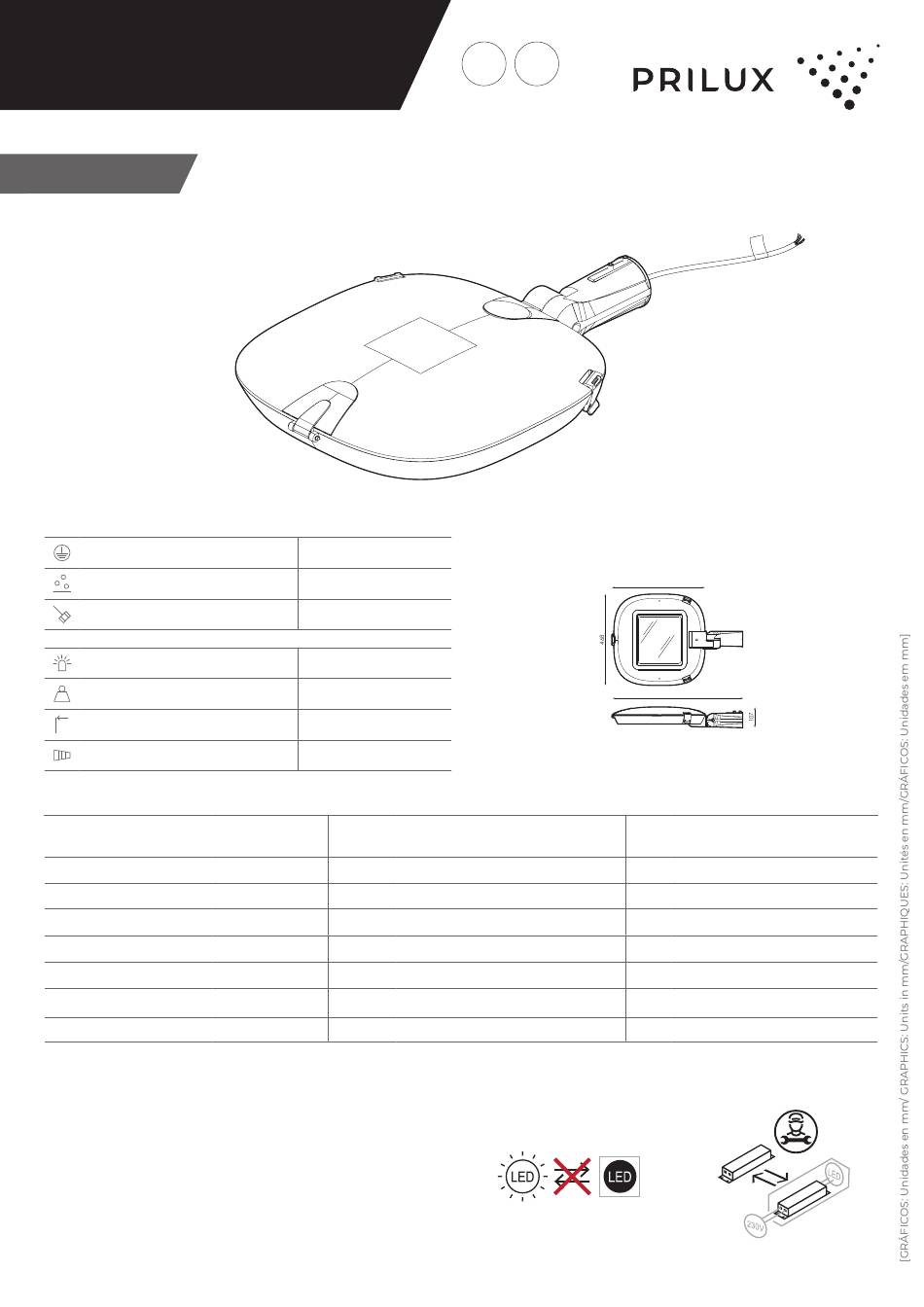

  • Page 1 Arisa Ñ E ROAD Manual instrucciones Instruction manual Aislamiento eléctrico/ Electrical isolation Índice de estanqueidad (Cara vista)/ IP66 Sealing rating (Sight face) Protección contra impactos/ IK09 Impact resistance Nº LED/ 12/ 16/ 32LED LED Number Peso/ Weight Altura Máx. de instalación/ Sealing rating Máx.
