INSTRUCCIONES DE INSTALACIÓN
Serie C-WP-C-TR

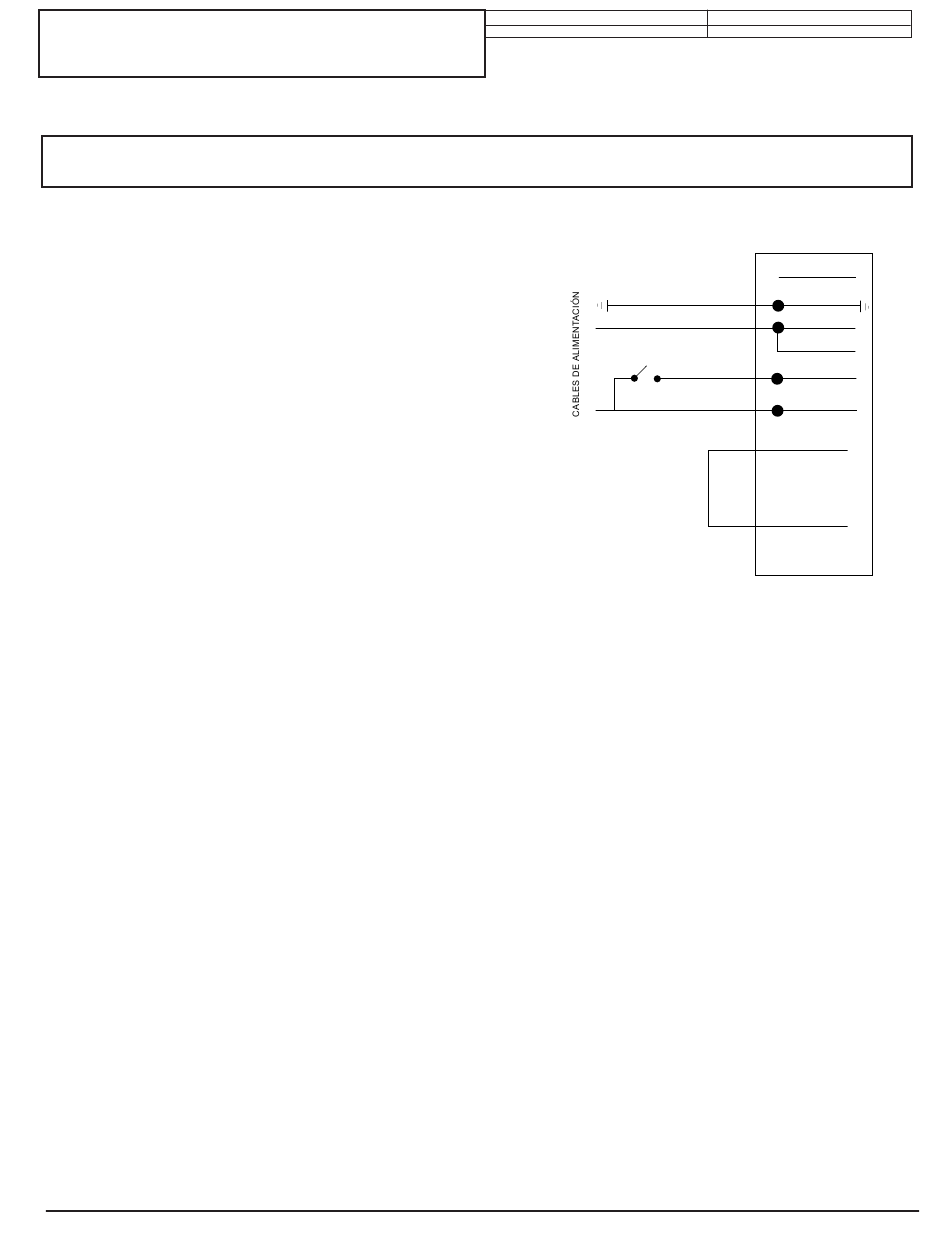

CONEXIONES ELÉCTRICAS: LUMINARIA CON CONTROLADOR DE EMERGENCIA
PASO 1:
Realice las siguientes conexiones eléctricas:
a. Conecte el cable negro de la luminaria etiquetado como
No conmutado al cable no conmutado del suministro.
b. Conecte el cable negro de la luminaria etiquetado como
Conmutado al cable conmutado del suministro.
c. Conecte el cable blanco de la luminaria al cable neutro
de alimentación (vivo 2 para cableado de 208/240 V).
d. Conecte el cable de tierra desnudo o verde
con el cable de tierra del suministro.
PASO 2:
Encienda el suministro de voltaje no conmutado a la luminaria.
Mantenga apagado el suministro de voltaje conmutado a la luminaria.
PASO 3:
Conecte el conector hembra de la batería al conector macho del
controlador de emergencia.
http://lighting.cree.com/warranty
Documento: LPN00855X0001A0_A
Creado por:
TMT
CABLE CONMUTADO VIVO
CABLE NO CONMUTADO VIVO
*** NOTA: NO acople el conector macho del
controlador de emergencia al conector hembra de
la batería hasta que se suministre alimentación de
CA al cable no conmutado vivo a la luminaria.
| 1-800-236-6800
Fecha 21-04-2021
LUMINARIA
DESNUDO
TIERRA O VERDE
NEUTRO
BLANCO
O VIVO 2
BLANCO
NEGRO CONMUTADO
NEGRO NO
CONMUTADO
*** CONECTOR MACHO DE
CONTROLADOR TIPO EB
*** CONECTOR HEMBRA
DE BATERÍA TIPO EB
