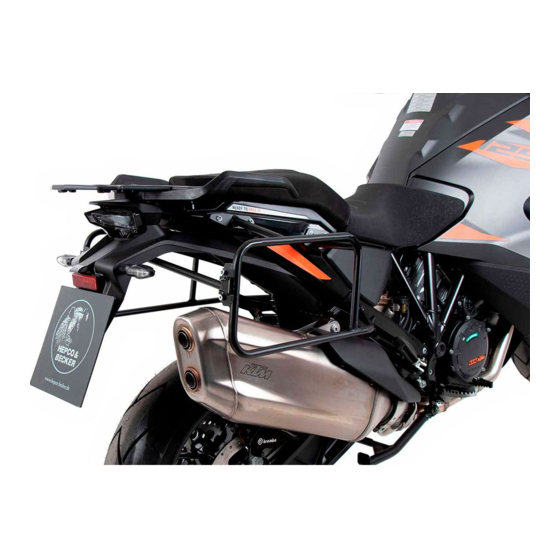

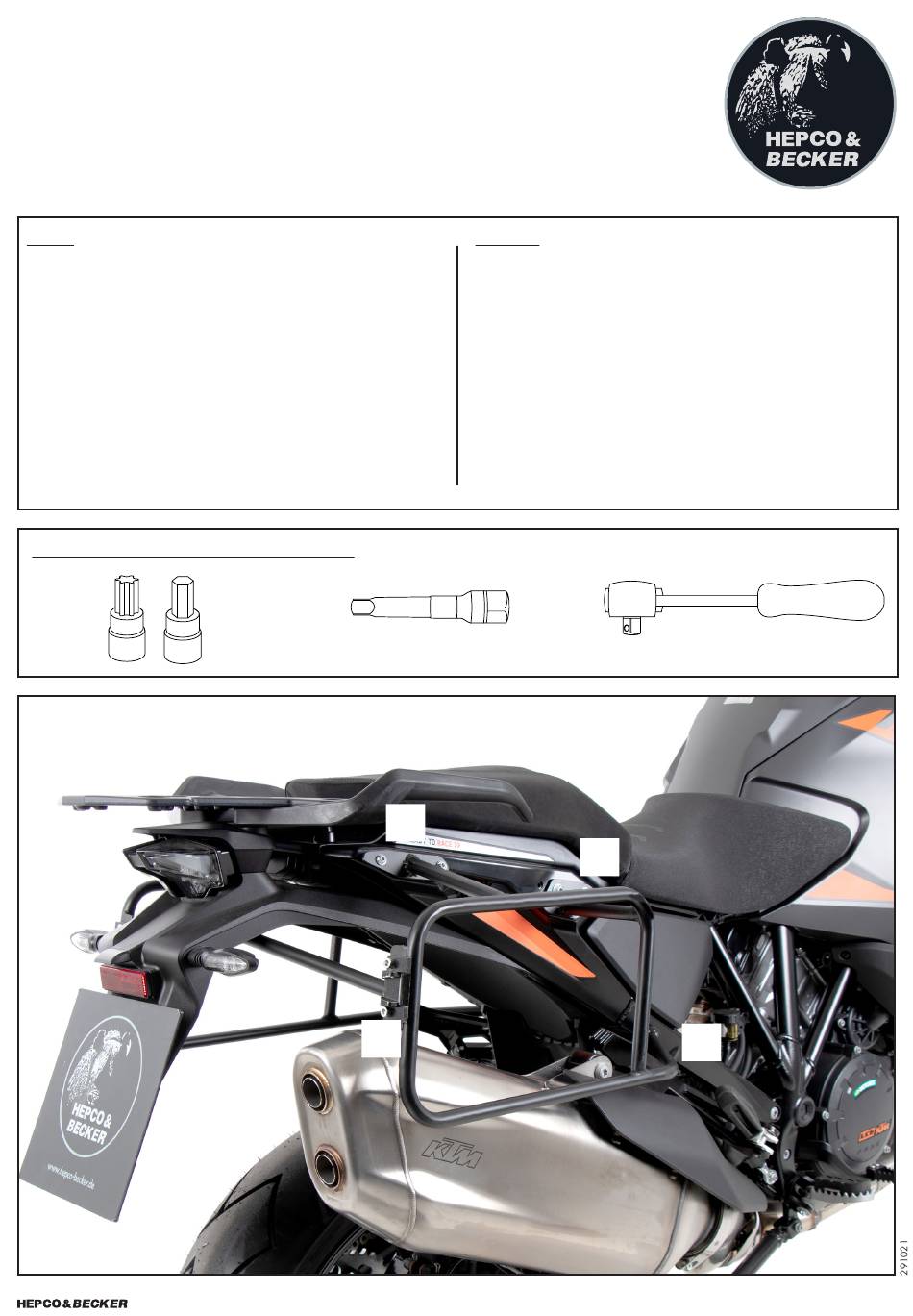

KOFFERTRÄGER / SIDE CARRIER
festverschraubt /firmly bolted
KTM 1290 Super Adventure S/R
(2021-)
Art.Nr./Item-no.:
6537627 00 01
schwarz/black
Inhalt
1x 700011743 Kofferträger links
1x 700011744 Kofferträger rechts
1x 700011745 Verbindungsbügel
1x 700011746 Schraubensatz:
4
Linsenschraube M8x20
4
Linsenschraube M6x20
4
Zylinderschraube M6x20
4
U-Scheibe Ø8,4
8
U-Scheibe Ø6,4
4
Selbstsicherende Mutter M6
4
Schrägscheiben Ø6,4
Benötigte Werkzeuge / Required tools
Set
Verlängerung/extension
4
Kofferträger asymmetrisch
Side carrier asymmetrical
Kofferempfehlung/Side case recommendation:
Xplorer 30/40, Alu Standard 30/40, Junior 30/40
Content
1x 700011743 Carrier left
1x 700011744 Carrier right
1x 700011745 Bracing bow
1x 700011746 Screw kit:
4
Filister head screw M8x20
4
Filister head screw M6x20
4
Allen screw M6x20
4
Washer Ø8,4
8
Washer Ø6,4
4
Self lock nut M6
4
Bevelled washers Ø6,4
2
Ratsche/Ratchet
1
3
6537627 00 01
1
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for hepco & becker 6537627 00 0
Summary of Contents for hepco & becker 6537627 00 0
- Page 1 KOFFERTRÄGER / SIDE CARRIER festverschraubt /firmly bolted KTM 1290 Super Adventure S/R (2021-) Kofferträger asymmetrisch Side carrier asymmetrical Art.Nr./Item-no.: Kofferempfehlung/Side case recommendation: 6537627 00 01 Xplorer 30/40, Alu Standard 30/40, Junior 30/40 schwarz/black Inhalt Content 1x 700011743 Kofferträger links 1x 700011743 Carrier left 1x 700011744 Kofferträger rechts 1x 700011744 Carrier right 1x 700011745 Verbindungsbügel...
- Page 2 Baubreite des Kofferträgers 57 cm Kombinierbar mit Easy-/Alurack Width of the side carrier 57 cm Carrier can be combined with Easy-/Alurack Wichtig / Important: Beachten Sie die in Ihrem Land geltenden Zulassungsbestimmungen. Für den Bereich der BRD gilt: Ein Eintrag in die Fahrzeugpapiere ist nicht erforderlich. Wir empfehlen, die Montage in einer Fachwerkstatt durchführen zu lassen.
- Page 3 Vorbereitende Maßnahmen / Preparatory actions Die seitliche Verkleidung links und rechts am Heck demontieren, diese entfallen, ebenso die Schrauben. Remove the side fairings on the left and right at the rear, these and the screws are obsolete. Die Soziusfußrasten lösen. Loosen the pillion footrests.
- Page 4 Montageanleitung / Installation Instruction Träger unten rechts/links: Zwischen Fußraste und Rahmen mit Fahrtrichtung/driving direction den originalen Schrauben. Carriers bottom right/left: Between footrest and frame with the original screws. Montage Metalladapter zum Einhaken des Kofferhalteschlosses: Zusammen mit dem Verbindungsbügel. Die Adapter werden mit den Zylinder- schrauben M6x20, U-Scheiben ø6,4 und selbstsichernden Muttern M6 am Kofferträger verschraubt.
