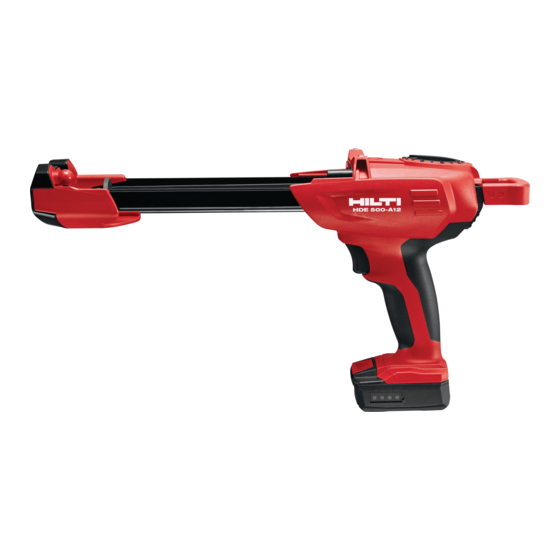

Summary of Contents for Hilti HDE 500-A12
- Page 1 English Dansk Svenska Norsk Suomi Türkçe ﻲ ﺑ ﺮ ﻋ 日本語 한국어 繁體中文 HDE 500A12 中文...
- Page 7 HDE 500A12 Original operating instructions ........Original brugsanvisning .
- Page 9 Comply with the operating instructions Instructions for use and other useful information Dealing with recyclable materials Do not dispose of electric equipment and batteries as household waste Hilti Liion battery Hilti charger 1.2.3 Symbols in illustrations The following symbols are used in illustrations: These numbers refer to the illustrations at the beginning of these operating instructions.
- Page 10 The type designation and serial number are printed on the rating plate. ▶ Write down the serial number in the table below. You will be required to state the product details when contacting Hilti Service or your local Hilti organization to inquire about the product. Product information...
- Page 11 Work area safety ▶ Keep work area clean and well lit. Cluttered or dark areas invite accidents. ▶ Do not operate power tools in explosive atmospheres, such as in the presence of flammable liquids, gases or dust. Power tools create sparks which may ignite the dust or fumes. ▶...
- Page 12 ▶ Never leave the product unattended. ▶ Do not use the product if parts are damaged or if operating controls do not function faultlessly. Have the product repaired by Hilti Service. Safety at the workplace ▶ Keep the workplace tidy. Objects which could cause injury should be removed from the working area.
- Page 13 Allow the battery to cool down. If it is still too hot to touch after an hour, the battery is faulty. Consult Hilti Service or read the document entitled "Instructions on safety and use for Hilti Li-ion batteries".
- Page 14 • For these batteries, use only Hilti chargers of the type series stated in the table at the end of these operating instructions.
- Page 15 WARNING Risk of injury by falling tool and/or accessory! ▶ Use only the Hilti tool tether recommended for your product. ▶ Prior to each use, always check the attachment point of the tool tether for possible damage. ▶ Do not secure a tool tether to the belt hook. Do not use a belt hook to lift the product.
- Page 16 ▶ Secure the carabiner to a load-bearing structure. Check that the carabiner holds securely. ▶ Depending on which type of Hilti tool tether is used, secure either the second carabiner or the loop to the product as shown in the illustration. Check that it holds securely.
- Page 17 Avoid unnecessary exposure of the battery to dust and dirt. Never expose the battery to high levels of moisture (e.g. by being dipped in water or left in the rain). If a battery has been soaked by moisture, treat it as a damaged battery. Isolate it in a non-flammable container and consult Hilti Service. 2330326 English...
- Page 18 To help ensure safe and reliable operation, use only genuine Hilti spare parts and consumables. Spare parts, consumables and accessories approved by Hilti for use with the product can be found at your local Hilti Store or online at: www.hilti.group.
- Page 19 ▶ Cover the terminals with a non-conductive material (such as electrical tape) to prevent short circuiting. ▶ Dispose of your battery out of the reach of children. ▶ Dispose of the battery at your Hilti Store, or consult your local governmental garbage disposal or public health and safety resources for disposal instructions.
- Page 20 In many countries, your old tools, machines or appliances can be returned to Hilti for recycling. Ask Hilti Service or your Hilti sales representative for further information. ▶ Do not dispose of power tools, electronic equipment or batteries as household waste! Manufacturer’s warranty...
- Page 21 Elektriske maskiner og batterier må ikke bortskaffes som almindeligt husholdningsaffald Hilti Lithium-ion-batteri Hilti Lader 1.2.3 Symboler i illustrationer Følgende symboler anvendes på illustrationer: Disse tal henviser til den pågældende illustration i begyndelsen af denne brugsanvisning. Nummereringen udtrykker arbejdstrinnenes rækkefølge på illustrationen og kan afvige fra arbejds- trinnene i teksten.
- Page 22 Sidst i dette dokument finder du et bilede af overensstemmelseserklæ- ringen. Den tekniske dokumentation er arkiveret her: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sikkerhed Generelle sikkerhedsanvisninger for elværktøj ADVARSEL Læs alle sikkerhedsanvisninger, henvisninger, billedtekster og tekniske data på...
- Page 23 ▶ Fjern indstillingsværktøj eller skruenøgler, inden elværktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. ▶ Undgå at arbejde i unormale kropsstillinger. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance.
- Page 24 Lad batteriet køle af. Hvis batteriet efter en time fortsat er for varmt til at kunne røres, er det er defekt. Kontakt Hilti Service eller læs dokumentet "Anvisninger om sikkerhed og anvendelse af Hilti Li-ion-batterier".
- Page 25 £ Bestemmelsesmæssig anvendelse Produktet er beregnet til tømning af Hilti foliepatroner og patroner samt dosering af disses indhold. Den batteridrevne mørtelpistol HDE 500A12 er udelukkende beregnet til bearbejdning af Hilti foliepatroner på 330 ml eller 500 ml samt patroner på 580 ml.
- Page 26 Når afbryderen er aktiveret, og op til 5 sekunder efter at afbryderen er sluppet, er det ikke muligt at få vist ladetilstanden. Tekniske data HDE 500-A12 Vægt i henhold til EPTA Procedure 01 uden batteri 1,8 kg Nominel spænding 10,8 V Opbevaringstemperatur −40 ℃...
- Page 27 Anvend Hilti værktøjssikkerhedsline #2261970 eller #2261971 som faldsikring til dette produkt. ▶ Fastgør karabinhagen på en bærende struktur. Kontrollér, at karabinhagen sidder godt fast. ▶ Fastgør alt efter den anvendte Hilti værktøjssikkerhedsline den ekstra karabinhage eller løkken på produktet som vist på billedet. Kontrollér for sikker fastgørelse.
- Page 28 FORSIGTIG Fare for personskader Fare på grund af kemikalier. ▶ Kontrollér kassetten for skader eller tilsmudsning. Begge stempler skal kunne bevæges let helt frem og tilbage i kassetten. Beskadigede og/eller meget tilsmudsede kassetter skal udskiftes. 1. Tryk på frigøringsknappen. 2. Træk fremføringsstængerne tilbage indtil anslag. 3.
- Page 29 Anvend kun originale reservedele og forbrugsmaterialer af hensyn til en sikker drift. Reservedele, forbrugsmaterialer og tilbehør til dit produkt, som vi har godkendt, finder du i dit Hilti Store Center eller under: www.hilti.group. Transport og opbevaring af batteridrevet værktøj og batterier...
- Page 30 Se Tekniske data. Elektrisk defekt ▶ Sluk omgående produktet, tag batteriet ud, hold øje med det, lad det køle af, og kontakt Hilti Service. Batteriet aflades hurtigere Meget lav omgivende temperatur. ▶ Lad batteriet varme langsomt end normalt.
- Page 31 ▶ Elværktøj, elektriske maskiner og batterier må ikke bortskaffes sammen med almindeligt hushol- dingsaffald! Producentgaranti ▶ Hvis du har spørgsmål vedrørende garantibetingelserne, bedes du henvende dig til din lokale Hilti- partner. Yderligere oplysninger Yderligere oplysninger vedrørende betjening, teknik, miljø og recycling finder du under følgende link: qr.hilti.com/manual/?id=2330324&id=2330326...
- Page 32 I den här bruksanvisningen används följande symboler: Observera bruksanvisningen Anmärkningar och annan praktisk information Hantering av återvinningsbara material Elverktyg och batterier får inte kastas i hushållssoporna Hilti Litiumjonbatteri Hilti Batteriladdare 1.2.3 Symboler i bilderna Följande symboler används i bilder: Dessa siffror hänvisar till motsvarande bild i början av bruksanvisningen.
- Page 33 Härmed intygar tillverkaren med ensamt ansvar att produkten som beskrivs överensstämmer med gällande lagstiftning och standarder. En bild på försäkran om överensstämmelse hittar du i slutet av dokumentationen. Den tekniska dokumentationen finns sparad här: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Tyskland Säkerhet Allmänna säkerhetsföreskrifter för elverktyg VARNING Läs noga igenom alla säkerhetsföreskrifter, anvisningar, avbildningar och tekniska data...
- Page 34 ▶ Undvik kroppskontakt med jordade ytor som rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstötar om din kropp är jordad. ▶ Skydda elverktyget från regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstötar. ▶...
- Page 35 ▶ Börja med att injektera massan i det omedelbara arbetsområdet. ▶ Rikta aldrig produkten mot dig själv eller någon annan person. ▶ Lämna aldrig produkten oövervakad. ▶ Använd inte produkten om någon del är skadad eller om reglagen inte fungerar ordentligt. Låt Hilti-service reparera produkten. Säkerhet på arbetsplatsen ▶...
- Page 36 Låt batteriet svalna. Om batteriet efter en timme fortfarande är så hett att det inte går att ta i är det defekt. Kontakta Hilti-service eller läs dokumentet ”Säkerhetsanvisningar vid användning av Hilti litiumjonbatterier”.
- Page 37 Leveransinnehåll Injekteringspistol och bruksanvisning Dessutom finns fler systemprodukter för din produkt både i närmaste Hilti Store och på nätet: www.hilti.group Laddningsindikering Litiumjonbatteriets laddningsstatus visas när du trycker lätt på en av frigöringsknapparna (bara så mycket att du känner att det tar emot).
- Page 38 VARNING Risk för personskada på grund av nedfallande verktyg och/eller tillbehör! ▶ Använd bara den Hilti verktygslina som är rekommenderad för din produkt. ▶ Kontrollera om verktygslinans fästpunkt är skadad inför varje användning. ▶ Fäst inga verktygslinor i bälteshaken. Använd inte bälteshaken för att lyfta produkten.
- Page 39 ▶ Beroende på vilken Hilti-verktygslina som används ska den andra karbinhaken eller öglan fästas som på bilden. Kontrollera att den sitter fast ordentligt. Se bruksanvisningen för Hilti-verktygslinan. Sätta i kassett och folieförpackning FÖRSIKTIGHET Klämrisk Vid oförsiktig isättning av patronen finns det risk att klämma händerna.
- Page 40 Underhåll • Kontrollera regelbundet att inga synliga delar har skadats och att alla reglage fungerar som de ska. Använd inte produkten om den uppvisar skador eller funktionsstörningar. Skicka den direkt till Hilti- • service för reparation. • Efter att skötsel- och underhållsarbete utförts ska alla skyddsanordningar alltid monteras och kontrolleras.
- Page 41 ▶ Ställ doseringsomkopplaren inför transport och förvaring. Felsökning Kontakta Hilti Service om det uppstår ett fel som inte finns med i den här tabellen eller som du inte lyckas åtgärda på egen hand. Felsökning Observera batteriets laddningsstatus- och felindikering vid alla störningar. Se kapitel Indikeringar för litiumjonbatteri.
- Page 42 ▶ Kassera batteriet hos din Hilti Store eller vänd dig till närmaste återvinningscentral. Hilti-produkter är till stor del tillverkade av återvinningsbara material. En förutsättning för återvinning är att materialen separeras på rätt sätt. I många länder tar Hilti tillbaka din gamla enhet för återvinning. Fråga Hilti kundservice eller din säljare.
- Page 43 Følgende symboler benyttes i denne bruksanvisningen: Følg bruksanvisningen Bruksanvisninger og andre nyttige opplysninger Håndtering av resirkulerbare materialer Ikke kast elektriske apparater eller batterier i husholdningsavfallet Hilti liIon-batteri Hilti Lader 1.2.3 Symboler i illustrasjoner Følgende symboler brukes i illustrasjonene: Disse tallene viser til illustrasjonen i begynnelsen av denne bruksanvisningen.
- Page 44 Du finner et bilde av samsvarserklæringen på slutten av denne dokumentasjonen. Den tekniske dokumentasjonen er lagret her: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sikkerhet Generelle sikkerhetsregler for elektroverktøy ADVARSEL Les alle sikkerhetsanvisninger, instrukser, illustrasjoner og tekniske data som elektro- verktøyet er utstyrt med.
- Page 45 Sikkerhet på arbeidsplassen ▶ Hold arbeidsområdet rent og godt opplyst. Rotete eller dårlig belyste arbeidsområder kan føre til ulykker. ▶ Bruk ikke elektroverktøyet i eksplosjonsfarlige omgivelser hvor det befinner seg brennbare flytende stoffer, gasser eller støv. Elektroverktøy lager gnister som kan antenne støv eller damp. ▶...
- Page 46 ▶ Ikke rett produktet mot deg selv eller andre personer. ▶ La aldri produktet være uten tilsyn. ▶ Ikke bruk produktet hvis deler er skadet eller ikke fungerer feilfritt. Få produktet reparert av Hilti service. Sikkerhet på arbeidsplassen ▶ Hold arbeidsplassen ryddig. Hold arbeidsområdet fritt for gjenstander som du kan skade deg på.
- Page 47 La batteriet kjølne. Hvis batteriet fremdeles er for varmt til at du kan ta på det etter en time, er det defekt. Kontakt Hilti service eller les dokumentet "Informasjon om sikkerhet og bruk av Hilti li-ion-batterier".
- Page 48 Til dette produktet skal det bare benyttes Hilti li-ion-batterier i serien B12. For optimal ytelse anbefaler Hilti å benytte batteriene i tabellen bakerst i denne bruksanvisningen til produktet. • Til disse batteriene må det bare benyttes Hilti ladere i seriene som er står oppført i tabellen bakerst i denne bruksanvisningen. Dette inngår i leveransen: utpressmaskin og bruksanvisning I tillegg finner du godkjente systemprodukter til produktet hos nærmeste Hilti Store eller under:...
- Page 49 ADVARSEL Fare for personskade som følge av at verktøy og/eller tilbehør faller ned! ▶ Bruk bare den anbefalte Hilti verktøysnoren til produktet. ▶ Kontroller festepunktet for verktøysnoren med henblikk på eventuelle skader før hver bruk. ▶ Ikke fest verktøysnoren i beltekroken. Ikke bruk en beltekrok til å løfte opp produktet.
- Page 50 ▶ Fest karabinkroken på en bærende konstruksjon. Kontroller at karabinkroken sitter godt fast. ▶ Avhengig av hvilken Hilti verktøyline som brukes, fester du den andre karabinkroken eller løkken på produktet som vist på bildet. Kontroller at den sitter godt fast.
- Page 51 Hvis et batteri blir gjennomvått, må det behandles som et skadet batteri. Isoler det i en ikke-brennbar beholder, og kontakt Hilti service. • Hold batteriet fritt for olje og fett. Sørg for at det ikke samler seg unødig mye støv eller smuss på batteriet.
- Page 52 ▶ Ved transport og lagring stiller du doseringsvalgbryteren på Feilsøking Ved feil som ikke står i denne tabellen eller som du selv ikke kan rette opp, må du kontakte Hilti Service. Feilsøking Ved alle feil må du sjekke ladetilstands- og feilindikatoren for batteriet. Se kapittelet Indikatorer for li-ion- batteriet.
- Page 53 ▶ Lever inn batteriet i nærmeste Hilti Store, eller kontakt et lokalt renovasjonsfirma. Hilti produkter er i stor grad laget av gjenvinnbare materialer. Riktig materialsortering er en forutsetning for gjenvinning. I mange land tar Hilti imot ditt gamle apparat for gjenvinning. Spør Hilti kundeservice eller forhandleren.
- Page 54 Tässä käyttöohjeessa käytetään seuraavia symboleita: Noudata käyttöohjetta Toimintaohjeita ja muuta hyödyllistä tietoa Kierrätyskelpoisten materiaalien käsittely Älä hävitä sähkölaitteita ja akkuja tavallisen sekajätteen mukana Hilti Litiumioniakku Hilti Laturi 1.2.3 Symbolit kuvissa Kuvissa käytetään seuraavia symboleita: Nämä numerot viittaavat vastaavaan kuvaan tämän käyttöohjeen alussa.
- Page 55 Valmistaja vakuuttaa, että tässä kuvattu tuote täyttää sitä koskevien voimassa olevien lakien ja standardien vaatimukset. Kuva vaatimustenmukaisuusvakuutuksesta on tämän dokumentaation lopussa. Tekninen dokumentaatio löytyy tästä: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Turvallisuus Sähkötyökaluja koskevat yleiset turvallisuusohjeet VAKAVA VAARA Lue kaikki turvallisuus- ja käyttöohjeet, selostukset ja tekniset tiedot, jotka...
- Page 56 Työpaikan turvallisuus ▶ Pidä työskentelyalue siistinä ja hyvin valaistuna. Työpaikan epäjärjestys ja valaisemattomat työalueet voivat johtaa tapaturmiin. ▶ Älä käytä sähkötyökalua räjähdysalttiissa ympäristössä, jossa on syttyvää nestettä, kaasua tai pölyä. Sähkötyökalut synnyttävät kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. ▶ Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää koneen hallinnan huomiosi suuntautuessa muualle.
- Page 57 ▶ Älä suuntaa tuotetta itseäsi tai muita henkilöitä kohti. ▶ Älä koskaan jätä tuotetta ilman valvontaa. ▶ Älä käytä tuotetta, jos sen osissa on vaurioita tai jos sen käyttölaitteet eivät toimi moitteettomasti. Korjauta tuote Hilti-huollossa. Työpisteen turvallisuus ▶ Pidä työskentelyalue hyvässä järjestyksessä. Varmista, ettei työskentelyalueella ole esineitä, joihin saattaisit loukata itsesi.
- Page 58 ▶ Jos akku on liian kuuma koskea, se saattaa olla vaurioitunut. Laita akku palovaarattomaan paikkaan ja riittävän etäälle syttyvistä materiaaleista. Anna akun jäähtyä. Jos akku vielä tunnin kuluttuakin on liian kuuma koskea, akku on vaurioitunut. Ota yhteys Hilti-huoltoon tai lue dokumentti "Hilti-litiumioniakkujen turvallisuuteen ja käyttöön liittyviä ohjeita".
- Page 59 Tuotetta voidaan käyttää kasetin tai putkilopakkauksen yhteydessä: Käytä tässä tuotteessa vain B12-tyyppisarjan Hilti-litiumioniakkuja. Parhaan tehon saavuttamiseksi • Hilti suosittaa, että tässä tuotteessa käytetään vain tämän käyttöohjeen lopussa olevassa taulukossa mainittuja akkuja. • Käytä näiden akkujen lataamiseen vain tämän käyttöohjeen lopussa olevassa taulukossa mainittujen tyyppisarjojen Hilti-latureita.
- Page 60 • Lataustila: < 10 % Akun lataustilan tarkastaminen ei ole mahdollista käyttökytkin painettuna ja 5 sekunnin aikana käyt- tökytkimen vapauttamisesta. Tekniset tiedot HDE 500-A12 Paino EPTA Procedure 01 mukaan ilman akkua 1,8 kg Nimellisjännite 10,8 V Varastointilämpötila −40 ℃ … 85 ℃...
- Page 61 Noudata maassasi voimassa olevia korkealla tehtävien töiden määräyksiä ja ohjeita. Käytä tämän tuotteen putoamissuojana Hilti-työkaluliinaa #2261970 tai #2261971. ▶ Kiinnitä karbiinikoukku kantavaan rakenteeseen. Tarkasta, että karbiinikoukku on kunnolla kiinni. ▶ Käytettävästä Hilti-työkaluliinasta riippuen kiinnitä työkaluliina lenkistään tuotteeseen kuvan mukaisesti. Tarkasta kunnollinen kiinnitys. Noudata Hilti-työkaluliinan käyttöohjetta.
- Page 62 5. Kierrä sekoitinkärki kiinni foliopatruunaan. 6. Työnnä foliopatruuna kasettiin. 7. Käännä kasetti tuotteeseen. Putkilopakkauksen laittaminen paikalleen 1. Paina vapautuspainiketta. 2. Vedä työntötangot rajoittimeen saakka taaksepäin. 3. Aseta putkilopakkauksen etupää etupään rajoittimeen. 4. Vedä putkilopakkaus takapään rajoittimeen ja käännä putkilopakkaus ylös. 5.
- Page 63 Tarkasta säännöllisin välein kaikkien näkyvien osien mahdolliset vauriot ja käyttöelementtien moitteeton toiminta. • Jos havaitset vaurioita ja / tai toteat toimintahäiriöitä, älä käytä tuotetta. Korjauta heti Hilti-huollossa. • Hoito- ja kunnostustöiden jälkeen kiinnitä kaikki suojalaitteet ja tarkasta niiden toiminta. Käyttöturvallisuuden varmistamiseksi käytä vain alkuperäisiä varaosia ja käyttömateriaaleja. Tälle tuotteelle hyväksyttyjä...
- Page 64 ▶ Aseta annostelun valintakytkin kuljetusta ja varastointia varten asentoon Apua häiriötilanteisiin Häiriöissä, joita ei ole kuvattu tässä taulukossa tai joita et itse pysty poistamaan, ota yhteys Hilti-huoltoon. Apua häiriötilanteisiin Kaikissa häiriötilanteissa tarkkaile lataustilan ja vikojen näytön merkkivaloja. Ks. kappale Litiumioniakun merkkivalot.
- Page 65 ▶ Peitä liitännät sähköä johtamattomalla materiaalilla oikosulkujen välttämiseksi. ▶ Hävitä akut siten, etteivät ne voi joutua lasten käsiin. ▶ Hävitä akku viemällä se Hilti Store -liikkeeseen tai käänny vastuullisen jätteenkäsittely-yrityksen puoleen. Hilti-tuotteet on pääosin valmistettu kierrätyskelpoisista materiaaleista. Kierrätyksen edellytys on materiaalien asianmukainen lajittelu.
- Page 66 Bu kullanım kılavuzunda aşağıdaki semboller kullanılmıştır: Kullanım kılavuzuna dikkat edilmelidir Kullanım uyarıları ve diğer gerekli bilgiler Geri dönüşümlü malzemeler ile çalışma Elektrikli aletleri ve aküleri evdeki çöplere atmayınız Hilti Lityum İyon akü Hilti Şarj cihazı 1.2.3 Resimlerdeki semboller Resimlerde aşağıdaki semboller kullanılmıştır: Bu sayılar, kullanım kılavuzunun başlangıcındaki ilgili çizime atanmıştır.
- Page 67 Üretici burada tanımlanan ürünün geçerli yasalara ve standartlara uygun olduğunu kendi sorumluluğunda beyan eder. Bu dokümanın sonunda uygunluk beyanının bir kopyasını bulabilirsiniz. Teknik dokümantasyonlar eklidir: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Güvenlik Elektrikli el aletleri için genel güvenlik uyarıları...
- Page 68 ▶ Elektrikli el aletini taşımak, asmak veya fişi prizden çekmek için bağlantı kablosunu kullanım amacı dışında kullanmayınız. Bağlantı kablosunu sıcaktan, yağdan, keskin kenarlardan ve hareketli parçalardan uzak tutunuz. Hasarlı veya dolanmış bağlantı kabloları elektrik çarpması riskini arttırır. ▶ Elektrikli bir el aleti ile açık alanda çalışacaksanız, sadece dışarıda kullanımına izin verilen uzatma kabloları...
- Page 69 ▶ Çalışma alanına yakın olana kadar kütleyi enjekte etmeye başlamayınız. ▶ Ürünü kendinize veya başka birine doğru tutmayınız. ▶ Ürünü kesinlikle kontrolsüz bırakmayınız. ▶ Parçalar hasarlı ise veya kumanda elemanları kusursuz çalışmıyorsa, ürünü kullanmayınız. Ürün Hilti servisi tarafından onarılmalıdır. Çalışma yeri güvenliği ▶...
- Page 70 Usulüne uygun kullanım Ürün, Hilti folyo tüplerini ve kartuşları boşaltmak ve içeriğini dozajlamak için uygundur. Akülü uygulama tabancası HDE 500A12 sadece 330 ml veya 500 ml içeriğe sahip Hilti folyo tüplerin ve 580 ml içeriğe sahip kartuşların işlenmesi için uygundur.
- Page 71 Teslimat kapsamı Uygulama tabancası ve kullanım kılavuzu Ürün için izin verilen diğer sistem ürünlerini Hilti Store'da veya şu adreste bulabilirsiniz: www.hilti.group Şarj durumu göstergesi Lityum İyon akülerin şarj durumu, kilit açma tuşuna hafifçe bastırıldıktan (en fazla hissedilebilir bir direnç fark edene kadar) sonra gösterilir.
- Page 72 ▶ Geçmeli kancayı destekleyici bir yapıya sabitleyiniz. Geçmeli kancanın güvenli biçimde tuttuğundan emin olunuz. ▶ Kullanılan Hilti alet kordonuna bağlı olarak, ikinci bir geçmeli kancayı veya halkayı resimde gösterildiği gibi ürüne takınız. Güvenli tutuşu kontrol ediniz. Hilti alet kordonunun kullanım kılavuzlarına dikkat ediniz.
- Page 73 Kasetin ve folyo tüpünün yerleştirilmesi DİKKAT Sıkışma tehlikesi Eller, kasetin dikkatsiz biçimde içe döndürülmesi sırasında sıkışabilir. ▶ Kaseti içeri doğru döndürürken ellerinizi kaset giriş bölümünde tutmayınız. DİKKAT Yaralanma tehlikesi Kimyasallar nedeniyle tehlike. ▶ Kasette hasar ve/veya kirlenme olup olmadığını kontrol ediniz. Her iki piston da kasetin içinde kolayca ve tamamen ileri-geri hareket edebilmelidir.
- Page 74 Gereksiz yere aküyü toza veya kire maruz bırakmaktan kaçınınız. Aküyü asla yüksek düzeyde neme maruz bırakmayınız (örneğin suya daldırmayınız veya yağmurda bırakmayınız). Bir akü ıslanırsa, ona hasarlı bir akü olarak kabul ediniz. Yanmayan bir kabın içinde izole ediniz ve Hilti servisiyle irtibat kurunuz.
- Page 75 ▶ Dozajlama şalterini taşıma ve depolama için konumuna getiriniz. Arıza durumunda yardım Bu tabloda listelenmemiş veya kendi başınıza gideremediğiniz arızalarda lütfen yetkili Hilti servisimiz ile irtibat kurunuz. Arıza durumunda yardım Tüm arızalarda akünün şarj durumu ve hata göstergesini dikkate alınız. Bkz. Bölüm Lityum İyon akü...
- Page 76 ▶ Kısa devreleri önlemek için, akünün bağlantılarını iletken olmayan bir malzeme ile kapatınız. ▶ Aküleri, çocukların ellerine geçmeyecek şekilde imha ediniz. ▶ Aküyü size en yakın Hilti Store'da imha ediniz veya imha etmek için yetkili şirketinize başvurunuz. Hilti ürünleri yüksek oranda tekrar kullanılabilen malzemelerden üretilmiştir. Geri dönüşüm için gerekli koşul, usulüne uygun malzeme ayrımıdır.
- Page 77 ﺘ ﺗ ﻻ ﻡ ﻮ ﻴ ﺜ ﻴ ﻠ ﻟ ﺍ ﺕ ﺎ ﻧ ﻮ ﻳ ﺃ ﺔ ﻳ ﺭ ﺎ ﻄ ﺑ Hilti ﻦ ﺤ ﺸ ﻟ ﺍ ﺯ ﺎ ﻬ ﺟ Hilti ﺭ ﻮ ﺼ ﻟ ﺍ ﻲ ﻓ...
- Page 78 ﺔ ﻴ ﻨ ﻔ ﻟ ﺍ ﺕ ﺍ ﺪ ﻨ ﺘ ﺴ ﻤ ﻟ ﺍ Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE ﺔ ﻣ ﻼ ﺴ ﻟ ﺍ ﺔ ﻴ ﺋ ﺎ ﺑ ﺮ ﻬ...
- Page 79 . ﺪ ﻌ ﺑ ﺎ ﻤ ﻴ ﻓ ﺎ ﻬ ﻴ ﻟ ﺇ ﺔ ﺟ ﺎ ﺤ ﻟ ﺍ ﺪ ﻨ ﻋ ﺎ ﻬ ﻣ ﺍ ﺪ ﺨ ﺘ ﺳ ﻻ ﺕ ﺎ ﻤ ﻴ ﻠ ﻌ ﺘ ﻟ ﺍ ﻭ...
- Page 80 . ﺍ ﻒ ﻟ ﺎ ﺗ ﺡ ﺎ ﺘ ﻔ ﻣ ﺕ ﺍ ﺫ ﺔ ﻴ ﺋ ﺎ ﺑ ﺮ ﻬ ﻛ ﺓ ﺍ ﺩ ﺃ ﻡ ﺪ ﺨ ﺘ ﺴ ﺗ ﻻ ﻞ ﺜ ﻤ ﺗ ﺎ ﻫ ﺅ ﺎ...
- Page 81 ﻭ ﺪ ﻨ ﻋ ﺯ ﺎ ﻬ ﺠ ﻟ ﺍ ﻞ ﻴ ﻐ ﺸ ﺘ ﺑ ﻢ ﻘ ﺗ ﻻ ◀ Hilti ﺔ ﻣ ﺪ ﺧ ﺰ ﻛ ﺮ ﻣ ﻯ ﺪ ﻟ ﺯ ﺎ ﻬ ﺠ ﻟ ﺍ ﺡ...
- Page 82 ﺎ ﻜ ﻟ ﺍ ﺖ ﻧ ﺮ ﺘ ﻧ ﻹ ﺍ ﻊ ﻗ ﻮ ﻣ ﻰ ﻠ ﻋ ﻭ ﺃ Hilti Store ﺮ ﺠ ﺘ ﻣ ﻯ ﺪ ﻟ ﻚ ﺑ ﺹ ﺎ ﺨ ﻟ ﺍ ﺞ ﺘ ﻨ ﻤ...
- Page 83 ﺡ ﺎ ﺘ ﻔ ﻣ ﺔ ﻴ ﻨ ﻔ ﻟ ﺍ ﺕ ﺎ ﻔ ﺻ ﺍ ﻮ ﻤ ﻟ ﺍ HDE 500-A12 ﻢ ﺠ ﻛ ﺔ ﻳ ﺭ ﺎ ﻄ ﺒ ﻟ ﺍ ﻥ ﻭ ﺪ ﺑ EPTA Procedure 01 ﺐ...
- Page 84 ﺃ ء ﺍ ﺮ ﺟ ﻦ ﻣ ﻚ ﺠ ﺘ ﻨ ﻤ ﻟ ﻪ ﺑ ﻰ ﺻ ﻮ ﻤ ﻟ ﺍ Hilti ﻦ ﻣ ﻞ ﻐ ﺸ ﻟ ﺍ ﺓ ﺍ ﺩ ﺃ ﺖ ﻴ ﺒ ﺜ ﺗ ﻡ ﺍ...
- Page 85 ﺏ ﻮ ﺒ ﻧ ﻷ ﺍ ﻭ ﺔ ﺒ ﻠ ﻌ ﻟ ﺍ ﻝ ﺎ ﺧ ﺩ ﺇ ﺱ ﺮ ﺘ ﺣ ﺍ ﻦ ﻳ ﺪ ﻴ ﻟ ﺍ ﺭ ﺎ ﺼ ﺤ ﻧ ﺍ ﻰ ﻟ ﺇ ﻱ ﺩ ﺆ...
- Page 86 ﻣ ﺎ ﻌ ، ﺗ ﺔ ﻳ ﺭ ﺎ ﻄ ﺒ ﻟ ﺍ ﻞ ﻠ ﺑ ﺔ ﻟ ﺎ ﺣ ﻲ ﻓ Hilti ﺔ ﻣ ﺪ ﺧ ﺰ ﻛ ﺮ ﻣ ﻰ ﻠ ﻋ ٍ ﻉ ﺍ ﺩ ﻥ ﻭ...
- Page 87 ﺘ ﻠ ﻟ ﺖ ﻧ ﺮ ﺘ ﻧ ﻹ ﺍ ﻊ ﻗ ﻮ ﻣ ﻰ ﻠ ﻋ ﻭ ﺃ Hilti Store ﺮ ﺠ ﺘ ﻣ ﻲ ﻓ ﻚ ﺑ ﺹ ﺎ ﺨ ﻟ ﺍ ﺞ ﺘ ﻨ ﻤ ﻠ ﻟ...
- Page 88 ﻣ ﺺ ﻠ ﺨ ﺘ ﻟ ﺍ ﺰ ﻛ ﺮ ﻣ ﻰ ﻟ ﺇ ﻪ ﺟ ﻮ ﺗ ﻭ ﺃ Hilti Store ﺮ ﺠ ﺘ ﻣ ﻯ ﺪ ﻟ ﺔ ﻳ ﺭ ﺎ ﻄ ﺒ ﻟ ﺍ ﻦ ﻣ ﺺ...
- Page 89 ﺕ ﺎ ﻣ ﻮ ﻠ ﻌ ﻤ ﻟ ﺍ ﻦ ﻣ ﺍ ً ﺪ ﻳ ﺰ ﻣ ﺪ ﺠ ﺗ qr.hilti.com/manual/?id=2330324&id=2330326 ﺩ ﻮ ﻜ ﻛ ﺪ ﻨ ﺘ ﺴ ﻤ ﻟ ﺍ ﺔ ﻳ ﺎ ﻬ ﻧ ﻲ ﻓ ﺎ...
- Page 90 1.2.1 警告表示 警告表示は製品の取扱いにおける危険について警告するものです。以下の注意喚起語が使用されています： 危険 危険 ！ ▶ この表記は、重傷あるいは死亡事故につながる危険性がある場合に注意を促すために使われます。 警告 警告 ！ ▶ この表記は、重傷あるいは死亡事故につながる可能性がある場合に注意を促すために使われます。 注意 注意 ！ ▶ この表記は、身体の負傷あるいは物財の損傷が発生する可能性がある場合に使われます。 1.2.2 取扱説明書の記号 この取扱説明書では、以下の記号が使用されています： 取扱説明書に注意してください 本製品を効率良く取り扱うための注意事項や役に立つ情報 リサイクル可能な部品の取扱い 電動工具およびバッテリーを一般ゴミとして廃棄してはなりません Hilti Li-Ion バッテリー Hilti 充電器 1.2.3 図中の記号 図中では以下の記号が使用されています： この数字は本取扱説明書冒頭にある該当図を示しています。 付番は図中の作業手順の順序に対応していて、本文の作業手順とは一致しない場合があります。 概要図には項目番号が付されていて、製品概要セクションの凡例の番号に対応しています。 この記号は、製品の取扱いの際に特に注意が必要なことを示しています。 日本語 2330326 *2330326*...
- Page 91 された人のみに限ります。これらの人は、遭遇し得る危険に関する情報を入手していなければなりません。 製品およびアクセサリーの使用法を知らない者による誤使用、あるいは規定外の使用は危険です。 機種名および製造番号は銘板に表示されています。 ▶ 製造番号を以下の表に書き写しておいてください。ヒルティ代理店やサービスセンターへお問い合わせ の際には、製品データが必要になります。 製品データ 充電式ディスペンサー： HDE 500-A12 製品世代： 製造番号： 適合宣言 製造者は、単独の責任において本書で説明している製品が有効な法規と有効な標準規格に適合していること を宣言します。適合宣言書の複写は本書の末尾にあります。 技術資料は本書の後続の頁に記載されています： Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 安全 電動工具の一般安全注意事項 警告事項 本電動工具に付属のすべての安全上の注意、指示事項、図、および製品仕様をお読みください。 以下の指示を守らないと、感電、火災および／または重傷事故の危険があります。 安全上の注意および指示事項が書かれた説明書はすべて大切に保管してください。 安全上の注意で使用する用語「電動工具」とは、お手持ちの電動ツール（電源コード使用）またはバッテリー ツール（コードレス）を指します。 2330326 日本語 *2330326*...
- Page 92 作業環境に関する安全 ▶ 作業場はきれいに保ち、十分に明るくしてください。ちらかった暗い場所での作業は事故の原因となり ます。 ▶ 爆発の危険性のある環境（可燃性液体、ガスおよび粉じんのある場所）では電動工具を使用しないでく ださい。電動工具から火花が飛散し、粉じんや揮発性ガスに引火する恐れがあります。 ▶ 電動工具の使用中、 子供や無関係者を作業場へ近づけないでください。作業中に気がそらされると、 本体 のコントロールを失ってしまう恐れがあります。 電気に関する安全注意事項 ▶ 電動工具の接続プラグは電源コンセントにきちんと適合しなければなりません。プラグは絶対に変更し ないでください。保護接地した電動工具と一緒にアダプタープラグを使用しないでください。オリジナ ルのプラグと適切なコンセントを使用することにより、感電の危険を小さくすることができます。 ▶ パイプ、ラジエーター、電子レンジ、冷蔵庫などのアースされた面に体の一部が触れないようにしてく ださい。体が触れると感電の危険が大きくなります。 ▶ 電動工具を雨や湿気から保護してください。電動工具に水が浸入すると、感電の危険が大きくなります。 ▶ 電動工具を持ち運んだり、吊り下げたり、コンセントからプラグを抜いたりするときは、必ず本体を持 ち、電源コードを持ったり引っ張ったりしないでください。電源コードを火気、オイル、鋭利な刃物、 可動部等に触れる場所に置かないでください。電源コードが損傷したり絡まったりしていると、感電の 危険が大きくなります。 ▶ 屋外工事の場合には、必ず屋外専用の延長コードを使用してください。屋外専用の延長コードを使用す ると、感電の危険が小さくなります。 ▶ 湿った場所で電動工具を作動させる必要がある場合は、漏電遮断器を使用してください。漏電遮断器を 使用すると、感電の危険が小さくなります。 作業者に関する安全 ▶ 電動工具を使用の際には、油断せずに十分注意し、常識をもった作業をおこなってください。疲れてい る場合、薬物、医薬品服用およびアルコール飲用による影響下にある場合には電動工具を使用しないで ください。電動工具使用中の一瞬の不注意が重傷の原因となることがあります。 ▶ 個人用保護具および保護メガネを常に着用してください。負傷の危険を低減するために、電動工具の使 用状況に応じた粉じんマスク、耐滑性の安全靴、ヘルメット、耳栓などの個人用保護具を着用してくだ...
- Page 93 ▶ 損傷したバッテリーは決して手入れや保守を行わないでください。バッテリーの保守作業はすべて、 メーカーあるいは権限のあるお客様サービスセンターが行うものとします。 その他の安全上の注意 作業者に関する安全 ▶ 本製品あるいはアクセサリーには、決して加工や改造を加えないでください。 ▶ 本製品とアクセサリーは、必ず技術的に問題のない状態で使用してください。 ▶ 落下する先端工具および／またはアクセサリーによる負傷の危険。作業を開始する前に、バッテリーお よび取り付けたアクセサリーが確実に固定されていることを確認してください。 ▶ アクセサリーを交換する際は、アイシールドと保護手袋を着用してください。 ▶ ご使用になる前に、製品の安全データシート、梱包に記載された注意事項およびフォイルパックの取扱 説明書をご覧ください。 ▶ 樹脂の注入は、必ず作業領域に到着してから行ってください。 ▶ 本製品を決して自分や周囲の人に向けないでください。 ▶ 決して本製品を放置しないでください。 ▶ 部品が損傷していたり、操作エレメントが正しく作動しない場合は、本製品を使用しないでください。 Hilti サービスセンターに修理を依頼してください。 作業場の安全確保 ▶ 作業場の整理整頓に心がけてください。事故の原因となり得る危険物は作業区域から取り除いておいて ください。 ▶ 滑り止めのついた履き物を着用してください。 ▶ 周囲状況を考慮してください。火災や爆発の恐れがあるような状況では、本製品を使用しないでくださ い。 ▶ 故障した／使い切ったカートリッジは使用しないでください。 2330326 日本語 *2330326*...
- Page 94 ▶ バッテリーまたはバッテリー式電動工具は、決して打撃工具として使用しないでください。 ▶ バッテリーは、決して直射日光、高温、火花の発生、裸火に曝さないでください。これを守らないと、 爆発の原因となることがあります。 ▶ バッテリーの電極に、指、工具、装身具あるいはその他の導電性のある物体で触れないようにしてくだ さい。これを守らないと、バッテリーの損傷、物財の損傷および負傷の原因となることがあります。 ▶ バッテリーを雨、湿気、液体から保護してください。バッテリー内に湿気が入り込むと、短絡、感電、火 傷、火災あるいは爆発の原因となることがあります。 ▶ 必ずご使用のバッテリータイプ用に指定された充電器と電動工具を使用してください。これについて は、充電器や電動工具の取扱説明書の記述を確認してください。 ▶ バッテリーは、爆発の可能性がある場所で使用あるいは保管しないでください。 ▶ バッテリーが掴むことのできないほどに熱くなっている場合は、故障している可能性があります。バッ テリーを、目視確認が可能で可燃物のない場所に、可燃性の資材から十分な距離を設けて置いてくださ い。バッテリーを冷ます。1 時間の経過後にも掴むことのできないほどに熱い場合は、そのバッテリーは 故障している可能性があります。Hilti サービスセンターにご連絡いただくか、あるいは「Hilti の Li-Ion バッテリーの安全と使用についての注意事項」をお読みください。 Li-Ion バッテリーの搬送、保管および使用に適用される特別の規則を遵守してください。 → 頁 91 本取扱説明書巻末の QR コードをスキャンして、Hilti の Li-Ion バッテリーの安全と使用について の注意事項をお読みください。 日本語 2330326 *2330326*...
- Page 95 付きバッテリーリリースボタン 押しボタン アクセサリー フォイルパック フォイルパックホルダー（黒） ∙ フォイルパックホルダー（赤） カートリッジ £ 正しい使用 本製品は、 Hilti フォイルパックおよびカートリッジから樹脂を吐出する目的に使用します。HDE 500A12 充 電式ディスペンサーは、Hilti のフォイルパック（内容量：330 ml または 500 ml）およびカートリッジ（内容 量：580 ml）にのみ使用することができます。 本製品は、フォイルパックホルダーあるいはカートリッジとともに使用することができます： • 本製品には、必ずHilti の B12 シリーズの LiIon バッテリーを使用してください。最適な出力を得るた め、Hilti は本製品に対して本取扱説明書の巻末の表に記載されているバッテリーをお勧めします。 • これらのバッテリーには、必ず本取扱説明書の巻末の表に記載されているシリーズのHilti の充電器を使 用してください。 本体標準セット構成品 ディスペンサーおよび取扱説明書 その他のご使用の製品用に許可されたシステム製品については、弊社営業担当またはHilti Store にお問い合...
- Page 96 状態 意味 1 個の LED が点滅。 • 充電状態：< 10 % 無段変速スイッチの操作中、およびこのスイッチか ら指を放してから 5 秒が経過するまでの間は、充電 状態を確認することはできません。 製品仕様 HDE 500-A12 EPTA Procedure 01 に準拠した重量（バッテリーなし） 1.8 kg 定格電圧 10.8 V 保管温度 −40 ℃ … 85 ℃ 作動時の周囲温度 −17 ℃ … 60 ℃ バッテリー...
- Page 97 1. バッテリーのリリースボタンを押します。 2. 製品からバッテリーを抜き取ります。 転倒防止装置 警告 負傷の危険 る先端工具および／あるいはアクセサリーの落下！ ▶ 必ずご使用の製品用に推奨されているHilti の工具保持ロープを使用してください。 ▶ 使用の前に毎回、工具保持ロープの固定ポイントに損傷がないか点検してください。 ▶ 工具保持ロープをベルトフックに固定しないでください。ベルトフックを製品を持ち上げるために使用 しないでください。 ご使用の国において適用される高所での作業に関する規則に注意してください。 本製品の落下防止には、Hilti 工具保持ロープ#2261970 または #2261971 を使用してください。 ▶ 支持構造物にスナップフックを固定します。スナップフックがしっかりと固定されていることを確認し てください。 ▶ 使用しているHilti 工具保持ロープに応じて、図に示したように 2 つ目のスナップフックあるいはラグを 本製品に固定してください。しっかりと固定されていることを確認してください。 Hilti 工具保持ロープの取扱説明書の記載に注意してください。 フォイルパックホルダーとフォイルパックを装填する 注意 はさみこみの危険 フォイルパックホルダーが意図せず旋回して手をはさむことがあります。 ▶ フォイルパックホルダー取り付ける際は、フォイルパックホルダーの支持部付近に手をおかないでくだ さい。...
- Page 98 1. リリースボタンを押します。 2. ピストンロッドをストップ位置まで引き戻します。 3. フォイルパックホルダーの前部を前側ラグに挿入します。 4. フォイルパックフホルダーを後側ラグへと引いて、上方へと回します。 5. ミキシングノズルをフォイルパックに取り付けます。 6. フォイルパックをフォイルパックホルダーに挿入します。 7. フォイルパックホルダーを回して本製品にセットします。 カートリッジを装填する 1. リリースボタンを押します。 2. ピストンロッドをストップ位置まで引き戻します。 3. カートリッジの前部を前側ラグに挿入します。 4. カートリッジを後側ラグへと引いて、上方へと回します。 5. ミキシングノズルをカートリッジに取り付けます。 6. カートリッジを回して本製品にセットします。 最初に吐出する樹脂を手動で破棄する 警告 負傷の危険 化学物質による危険があります。 ▶ ディスペンサーを、決して自分や他の人に向けないでください。吐出は、必ずミキシングノズルを取り 付けた状態で開始してください。誤った使用方法は負傷の原因となります。 ミキシングノズルを交換した際は、その都度最初に吐出する樹脂は捨ててください。 作業の開始時に吐出される樹脂は使用には適しません。 1. 吐出選択スイッチを の位置にします。 2. ミキシングノズルが完全に充填されるまで押しボタンを押してください。 3.
- Page 99 シリコンを含んだ磨き粉はプラスチック部品をいためる可能性があるので使用しないでください。 • ハウジングは必ず軽く湿らせた布で清掃してください。シリコンを含んだ清掃用具はプラスチック部品 をいためる可能性があるので使用しないでください。 保守 • 目視確認可能なすべての部品について損傷の有無を、操作エレメントについては問題なく機能すること を定期的に点検してください。 • 損傷および／または機能に問題のある場合は、本製品を使用しないでください。直ちにHilti サービスセ ンターに修理を依頼してください。 • 手入れおよび保守作業の後は、すべての安全機構を取り付けて機能を点検してください。 安全な作動のために、必ず純正のスペアパーツと消耗品を使用してください。本製品向けに弊社が承 認したスペアパーツ、消耗品およびアクセサリーは、弊社営業担当またはHilti Store にお問い合わせ いただくか、あるいはwww.hilti.group でご確認ください。 バッテリー式工具およびバッテリーの搬送および保管 搬送 注意 搬送時の予期しない始動 ！ ▶ お使いの製品は、必ずバッテリーを装着していない状態で搬送してください！ ▶ バッテリーを取り外してください。 ▶ バッテリーは決して梱包しない状態で搬送しないでください。搬送中のバッテリーは、他のバッテリー 電極と接触して短絡の原因となることを防ぐために、過大な衝撃や振動から保護し、あらゆる導電性の 物体あるいは他のバッテリーから隔離する必要があります。バッテリーの搬送に関する各国 （地域） の規 則を遵守してください。 ▶ バッテリーは郵送しないでください。損傷していないバッテリーを送付する場合は、運送業者を手配し てください。 2330326 日本語...
- Page 100 故障したあるいは液漏れしたバッテリーによる予期しない損傷 ！ ▶ お使いの製品は、必ずバッテリーを装着していない状態で保管してください！ ▶ 製品とバッテリーは涼しくて乾燥した場所に保管してください。製品仕様に記載されている温度の限界 値に注意してください。 ▶ バッテリーは充電器内で保管しないでください。充電の後は、必ずバッテリーを充電器から取り出して ください。 ▶ バッテリーを太陽の直射下、熱源の上、窓際等で保管しないでください。 ▶ 製品およびバッテリーは、子供や権限のない人が手を触れることのないようにして保管してください。 ▶ 使用の前にその都度、また長期にわたる保管の前後には、製品とバッテリーに損傷がないか点検してく ださい。 ディスペンサーの搬送および保管 ▶ 保管および搬送時には吐出選択スイッチを の位置にします。 故障時のヒント この表に記載されていない、あるいはご自身で解消することのできない故障が発生した場合には、弊社営業 担当またはHilti サービスセンターにご連絡ください。 故障時のヒント すべての不具合において、バッテリーの充電状態および故障インジケーターを確認してください。Li-Ion バッテリーのインジケーターの章を参照してください。 この表に記載されていない、あるいはご自身で解消することのできない故障が発生した場合には、弊社営業 担当またはHilti サービスセンターにご連絡ください。 故障 考えられる原因 解決策 製品が作動しない。 バッテリーが完全に装着されてい ▶ バッテリーを「カチッ」と音が ない。 するまでロックしてください。 バッテリーが放電している。...
- Page 101 し、新しいミキシングノズルを 取り付けてください。 廃棄 警告 誤った廃棄による負傷の危険！ 漏出するガスあるいはバッテリー液により健康を損なう危険があります。 ▶ 損傷したバッテリーを送付しないでください！ ▶ 短絡を防止するために接続部を非導電性のもので覆ってください。 ▶ バッテリーは子供が手を触れることのないように廃棄してください。 ▶ バッテリーの廃棄は、最寄りのHilti Store あるいは適切な廃棄物処理業者に依頼してください。 Hilti 製品の大部分の部品はリサイクル可能です。リサイクル前にそれぞれの部品は分別して回収されな ければなりません。多くの国でHilti は、古い工具をリサイクルのために回収しています。詳細については弊 社営業担当またはHilti 代理店・販売店にお尋ねください。 ▶ 電動工具、電子機器およびバッテリーを一般ゴミとして廃棄してはなりません！ メーカー保証 ▶ 保証条件に関するご質問は、最寄りのHilti 代理店・販売店までお問い合わせください。 その他の情報 ご 使 用 方 法 、技 術 、環 境 保 護 お よ び リ サ イ ク ル に 関 す る そ の 他 の 情 報 に つ い て は 、...
- Page 102 본 사용 설명서에서 사용되는 기호는 다음과 같습니다. 사용 설명서에 유의하십시오 적용 지침 및 기타 유용한 사용정보 재사용이 가능한 자재 취급방법 전기 기기 및 배터리를 일반 가정의 쓰레기처럼 폐기해서는 안 됨 Hilti 리튬 이온 배터리 Hilti 충전기 1.2.3 그림에 사용된 기호 그림에 다음과 같은 기호가 사용됩니다.
- Page 103 본 제조사는 단독 책임 하에 여기에 기술된 제품이 통용되는 법 규정 및 규범과 일치함을 밝힙니다. 적합성 증 명서 사본은 본 문서 끝 부분에서 확인할 수 있습니다. 기술 문서는 이곳에 기술되어 있습니다. Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 안전 전동 공구에 대한 일반적인 안전상의 주의사항...
- Page 104 ▶ 전동 공구가 비에 맞지 않도록 하고 습한 장소에 두지 마십시오. 전동 공구에 물이 들어가면 감전될 위험이 높습니다. ▶ 전원 케이블만 잡고 전동 공구를 운반하거나 걸어 놓아서는 안되며, 소켓에서 전원 플러그를 빼낼 때 케이 블만 잡은 채로 빼내지 마십시오. 전원 케이블이 열, 오일, 날카로운 모서리 또는 부품의 가동 부위에 접촉 하지...
- Page 105 ▶ 직접 작업하는 공간에서만 덩어리 주입을 시작하십시오. ▶ 제품이 자기 자신 또는 타인에게 향하지 않도록 하십시오. ▶ 제품을 무방비 상태로 방치해서는 안 됩니다. ▶ 부품이 손상되었거나 조작 요소들이 완벽하게 작동하지 않을 경우에는 제품을 작동시키지 마십시오. Hilti 서비스 센터에 제품 수리를 의뢰하십시오. 작업장의 안전...
- Page 106 규정에 적합한 사용 본 제품은 Hilti 포장용기 및 용기를 비우고 내용물을 계량하기 위해 사용됩니다. 배터리 구동식 디스펜서 HDE 500A12는 용량이 330 ml 또는 500 ml인 Hilti 포장용기 및 용량이 580 ml인 용기에 작업하기 위한 용도로 사 용됩니다. 본 제품은 해당 카트리지 또는 용기를 이용해 작동시킬 수 있습니다.
- Page 107 • 충전 상태: < 10 % 컨트롤 스위치가 조작된 상태에서 컨트롤 스위치에 서 손을 뗀 후 5초까지는 충전상태를 조회해볼 수 없 습니다. 기술자료 HDE 500-A12 EPTA Procedure 01에 따른 중량(배터리 미포함) 1.8kg 정격 전압 10.8V 보관 온도 −40 ℃ … 85 ℃...
- Page 108 ▶ 지지하는 구조물에 카라비너 후크를 고정시키십시오. 카라비너 후크가 확실하게 고정되었는지 점검하십 시오. ▶ 공구 고정끈은 사용하는 Hilti 공구에 따라 그림에 제시된 바와 같이 두 번째 카라비너 후크 또는 고리를 제 품에 고정시키십시오. 확실하게 고정되었는지 점검하십시오. Hilti 공구 고정끈의 사용 설명서 내용에 유의하십시오.
- Page 109 주의 부상위험 화학약품으로 인한 위험 ▶ 카트리지의 손상 또는 오염 여부를 확인하십시오. 양쪽 피스톤은 카트리지 내에서 완전히 앞으로 또는 뒤 로 쉽게 움직일 수 있어야 합니다. 손상되거나 그리고/또는 심하게 오염된 카트리지를 교환하십시오. 1. 잠금 해제 버튼을 누르십시오. 2. 밀대를 스톱 위치까지 뒤로 당기십시오. 3.
- Page 110 눈에 보이는 모든 부품은 정기적으로 손상 여부를 점검하고 조작 요소가 아무 문제없이 작동하는지 점검 하십시오. • 손상되었거나 기능 장애가 있는 경우에는 제품을 작동하지 마십시오. 바로 Hilti 서비스 센터에서 수리받으 십시오. • 관리 및 수리 작업 후 모든 보호장치를 가져와 기능을 점검하십시오.
- Page 111 ▶ 운반 및 보관을 위해 계량 조절 스위치를 로 설정하십시오. 문제 발생 시 도움말 본 도표에 제시되어 있지 않거나 스스로 해결할 수 없는 문제가 발생한 경우 Hilti 서비스 센터에 문의해 주십 시오. 문제 발생 시 도움말 장애 발생 시 항상 배터리의 충전 상태 및 고장 표시 내용에 유의하십시오. 리튬이온 배터리 표시 단원을 참조...
- Page 112 ▶ Hilti Store에서 배터리를 폐기하거나 또는 담당 폐기물 처리 업체에 문의하십시오. Hilti 제품은 대부분 재사용이 가능한 소재로 제작되었습니다. 재활용을 위해 개별 부품을 분리하여 주십시 오. Hilti는 대부분의 국가에서 재활용을 위해 노후기기를 수거해 갑니다. Hilti 고객 서비스 센터 또는 판매 상 담자에게 문의하십시오.
- Page 113 危險 危險 ! ▶ 此標語警示會發生對人造成嚴重傷害甚至致死的危險情形。 警告 警告 ! ▶ 此標語警示會造成嚴重傷害甚至致死危險的潛在威脅。 注意 注意 ！ ▶ 請小心會造成人員受傷或對設備及其他財產造成損害的潛在危險情況。 1.2.2 操作說明中的符號 本操作說明中採用以下符號： 請遵照操作說明 使用操作說明與其他資訊 處理可回收的材料 不可將電子設備與電池當作家庭廢棄物處置 Hilti 鋰電池 Hilti 充電器 1.2.3 圖解中的符號 圖解中採用了以下符號： 號碼對應操作說明的開始處的圖解。 編號代表圖解中的操作步驟順序，可能與內文中的步驟有所不同。 概覽圖解中使用位置編號，方便您對應到產品概覽段落中的圖例編號。 這些特色是為了讓您在操作本產品時可以注意某些重點。 產品專屬符號 1.3.1 產品上的符號 產品上會採用下列符號： 全國廢棄材料管理系統 「Off」位置 連續注射...
- Page 114 ▶ 在下方表格中填入序號。與Hilti維修中心或當地Hilti機關聯絡查詢產品相關事宜時，我們需要您提供產品 詳細資訊。 產品資訊 充電式注射器： HDE 500-A12 產品代別： 序號： 符合聲明 基於製造商唯一的責任，本公司在此聲明本產品符合適用法規及標準。本文件結尾處有符合聲明之副本。 技術文件已歸檔： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | D-86916 Kaufering, Germany 安全性 一般電動機具安全警告 警示 請詳閱本電動機具提供的所有安全警告、指示、圖解和說明。未能遵守以下所有指示可能會造成電擊 事故、火災和 / 或嚴重的傷害。 妥善保存所有警示及說明，以供將來參考。 注意事項中的「機具」係指使用電源（有線）或電池（無線）的電動機具。 工作區域安全 ▶ 請保持工作區的清潔與採光充足。雜亂而昏暗的工作區會導致意外發生。 ▶ 勿在容易發生爆炸的環境中使用機具，例如有可燃性液體、瓦斯或粉塵存在的環境。機具產生的火花可能 會引燃塵埃或煙霧。...
- Page 115 ▶ 請勿使用損壞或改裝過的電池組或機具。受損或改裝過的電池可能會無法正常運作而造成起火、爆炸或受 傷的風險。 ▶ 請勿將電池組或機具曝露在火源或極端的溫度環境中。曝露在火源或溫度超過130° C（265 °F）的環境下 可能會造成爆炸。 ▶ 請遵守充電操作說明且不要在說明所載的溫度範圍之外為電池組或機具充電。不當充電或在指定溫度範圍 外充電均可能造成電池損壞並提高起火的風險。 維修服務 ▶ 請將機具交給合格的維修人員進行維修，並使用相同的替代零件。這可確保維護機具安全。 ▶ 請勿自行維修損壞的電池。損壞的電池僅可由製造商或授權的維修商進行維修。 其他安全說明 人員安全 ▶ 勿嘗試以任何方式改裝產品或配件。 ▶ 僅在本產品和配件能正常運轉時使用。 ▶ 掉落的工具和配件有導致受傷的危險。開始作業前，請確認電池和安裝的附件已確實固定。 ▶ 當您更換配件時，請配戴護目鏡和防護手套。 ▶ 使用產品之前，請詳讀並遵守產品的安全資料表、包裝上的說明與使用錫箔藥劑包的使用說明。 ▶ 只有在工作場所才能開始注射化合物。 ▶ 不可將本產品對準自己或他人。 ▶ 本產品必須隨時有人看管。 ▶ 如果部件受損或是操作控制零件無法正常運作時，請勿使用本產品。請將產品交付Hilti維修中心進行維 修。 2330326 繁體中文 *2330326*...
- Page 116 傷、起火和/或爆炸。 ▶ 請使用狀態完好無損的電池。 ▶ 請小心處理電池，以避免其受損以及防止會嚴重危及健康的液體流出！ ▶ 電池嚴禁修改或改裝！ ▶ 請勿拆解、擠壓或焚燒電池，且不可將電池置放在溫度超過80°C（176°F）的環境中。 ▶ 電池受過衝擊或其他損壞後，請勿使用或充電。請定期檢查電池是否有損壞的跡象。 ▶ 請勿使用回收或維修過的電池。 ▶ 請勿將電池或電池供電之機具作為鎚子使用。 ▶ 請勿讓電池暴露在直接日曬、溫度過高、有火花或明火的環境中， 否則可能導致爆炸。 ▶ 請勿用手指、工具、珠寶或其他會導電的物品觸摸電池極柱， 否則可能導致電池損壞、財物損失和人員受 傷。 ▶ 電池應避免淋雨、潮濕和水氣。水氣滲入會造成短路、觸電、燙傷、起火和爆炸。 ▶ 請使用適用於該電池型號的充電器與電動工具。請詳閱並遵守相關操作說明書中的說明。 ▶ 請勿在易爆炸環境中使用或存放電池。 ▶ 若電池溫度過高無法觸摸，表示電池可能已經毀損。將電池放在清楚可見且沒有火災危險、遠離易燃材料 的位置。讓電池冷卻。若一小時後電池溫度仍然過高無法觸摸，表示電池可能已經毀損。請洽詢Hilti維修 中心或詳讀「Hilti鋰電池安全注意事項和使用」文件。 請遵守適用於運輸、存放和使用鋰離子電池的專用指令。 → 頁次 113 請透過本操作說明書末尾的條碼取得並詳讀Hilti鋰電池安全注意事項和使用。 繁體中文 2330326 *2330326*...
- Page 117 注射模式選擇開關 具有握把的平行活塞桿 & 釋放鈕 握把 電池 電池拆卸鈕（也可用於啟用電池狀態指示燈） § 扳機 配件 錫箔藥劑包 錫箔藥劑包套筒，黑色 ∙ 錫箔藥劑包套筒，紅色 填充筒 £ 用途 本產品用於注射Hilti錫箔藥劑包和填充筒。充電式注射器HDE 500A12只能用於330ml或500 ml容量的Hilti錫 箔藥劑包，以及580ml容量的填充筒。 此注射器可用於錫箔藥劑包套筒或填充筒： • 本產品限使用B12系列Hilti鋰電池。為達最理想的效能，Hilti建議本產品使用本操作說明書末尾表格中所 列的電池。 • 僅可使用本操作說明末尾表格中所列的Hilti系列的電池充電器為電池充電。 項目供應數 注射器與操作說明 關於本產品，您可於當地www.hilti.group或網站查詢其他經過認證可搭配使用的系統產品：Hilti Store 充電狀態顯示 每輕按一下電池拆卸鈕，就會顯示鋰電池的充電狀態（只需按到感覺有阻力為止）。 狀態 意義 亮4個LED。 充電狀態：75 %至100 % 3個LED亮起。...
- Page 118 技術資料 HDE 500-A12 重量依據EPTA Procedure 01不含電池 1.8 kg 額定電壓 10.8 V 貯放溫度 −40 ℃ … 85 ℃ 操作時的環境溫度 −17 ℃ … 60 ℃ 電池 電池操作電壓 10.8 V 電池重量 請參閱本操作說明書 結尾處 操作時的環境溫度 −17 ℃ … 60 ℃ 貯放溫度 −40 ℃ … 85 ℃...
- Page 119 有受傷的危險 因短路或電池掉落！ ▶ 置入電池前，請確認電池的接點及產品的接點上無任何異物。 ▶ 確認電池已確實咬合。 1. 初次使用前，請將電池完全充電。 2. 將電池推入產品中，直到聽到卡入聲。 3. 請檢查電池是否安裝牢固。 卸下電池 1. 按下電池拆卸鈕。 2. 將電池從產品卸下。 防墜安全裝置 警告 有受傷的危險 因工具和/或配件掉落所致！ ▶ 請您務必使用本公司建議與本產品搭配使用的Hilti工具繫繩吊環。 ▶ 每次使用前，應要檢查工具繫繩吊環的固定點有無損壞跡象。 ▶ 請勿將工具繫繩吊環固定於皮帶掛鉤上。請勿透過皮帶掛鉤來提起本產品。 請您遵守各國的高處作業規範。 請僅使用Hilti工具繫繩吊環#2261970或#2261971，作為本產品的防墜保護。 ▶ 將彈簧鈎扣固定在具支承功能的結構上。檢查彈簧鈎扣是否確實牢固。 ▶ 如圖所示，根據所使用的Hilti工具繫繩吊環，將第二個彈簧鈎扣或環圈固定在本產品上。檢查其是否確實 牢固。 請遵守Hilti工具繫繩吊環的操作說明書。 置入錫箔藥劑包套筒和錫箔藥劑包 注意 夾入危險 旋入錫箔藥劑包套筒時，若未注意可能會造成手被夾住。 ▶ 將錫箔藥劑包套筒旋轉至定位時，手應遠離托架區域。...
- Page 120 3. 將錫箔藥劑包填充筒的前緣安裝在前側定位片。 4. 將填充筒拉至後側定位片並將填充筒向上翻轉。 5. 將靜態混合器（混合噴嘴）旋緊至鋁箔包上。 6. 將填充筒旋入注射器。 手動丟棄最初的植筋劑 警告 有受傷的危險 化學物質危險。 ▶ 不可將注射器對準自己或他人。必須先將混合噴嘴緊緊鎖上，才能開始注射植筋劑。錯誤的使用可能會造 成受傷。 每次更換靜態混合器（混合噴嘴）時，務必捨棄最初流出的植筋劑。 初次注射的植筋劑不宜使用。 1. 將注射模式選擇開關設定為 。 2. 壓下扳機，直到混合噴嘴完全注滿為止。 3. 將注射模式選擇開關設定為對應的最初植筋劑量 。 請依錫箔藥劑包說明的量丟棄植筋劑。 在注射輪上按一下即代表1 ml。 4. 丟棄最初流出的植筋劑。 操作 請遵守本文件中與產品上的安全說明和警告。 注射植筋劑 請在每個新的錫箔藥劑包、每個新的填充筒和混合噴嘴硬化時使用一個新的靜態混合器（混合噴嘴）。 1. 按下扳機。 2. 注射植筋劑。 卸下錫箔藥劑包套筒和錫箔藥劑包 1. 將注射模式選擇開關設定為 。...
- Page 121 請避免電池暴露在粉塵或髒污的環境之中。請勿讓電池接觸過高的濕氣（例如：浸入水中或淋雨）。 電池若濕透，請將該電池視為已受損。請將電池隔絕在不可燃的容器內，並洽詢Hilti維修中心。 • 避免電池沾上油脂。避免讓電池上積聚粉塵或髒污。請使用乾燥的軟刷或乾淨的乾布清潔電池。 請勿使用含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。 • 僅能使用微濕軟布清潔外殼。勿使用含硅樹脂的清潔或亮光劑，因為可能會造成塑膠零件損壞。 維護 • 定期檢查外部零件和控制元件有無損壞跡象，並確認它們運作正常。 • 如果有損壞跡象或任何零件功能故障，請不要操作本產品。請將產品立刻交付Hilti維修中心進行維修。 • 清潔及保養後，裝上所有防護套或保護裝置並檢查功能是否正常。 為確保操作的安全及可靠性，請務必使用原廠Hilti備件與耗材。要選購Hilti認可的備件、耗材和配件， 請至Hilti Store或網站：www.hilti.group。 充電式機具和電池的運輸與存放 搬運 注意 搬運時意外啟動 ! ▶ 搬運產品時務必卸下電池！ ▶ 取出電池。 ▶ 切勿散裝運輸電池。運送過程中，應保護電池避免衝擊與震動並與導電物質或其他電池隔離，以免因與電 池端子接觸而造成短路。請遵守您所在地當地的電池運輸規範。 ▶ 請勿以郵寄方式遞送電池。若要運送未損壞之電池，請洽詢運送服務商。 ▶ 每次使用前以及長途運輸前後請檢查本產品和電池是否受損。 設備的貯放 警告 瑕疵或漏液的電池所造成的意外損害 ！ ▶ 存放產品時，一律不可插入電池！ ▶ 請將本產品和電池存放在陰涼及乾燥處。請遵守技術性數據中所規定的溫度極限值。...
- Page 122 ▶ 鬆開內含已硬化植筋劑的混合噴 嘴並換上新的混合噴嘴。 廢棄設備處置 警告 不當的廢棄物處理可能導致人員受傷！ 洩漏出來的氣體或液體有害健康。 ▶ 請勿以郵寄方式寄送電池。 ▶ 將電池端子蓋上不導電物質（例如絕緣膠帶）以避免短路。 ▶ 請將電池棄置於兒童無法觸及的地方。 ▶ 請將該電池送交Hilti Store處理或洽詢權責的廢棄處理公司。 Hilti產品所採用的材料大部分均可回收再利用。材料在回收前必須正確地分類。Hilti在許多國家都有提供 老舊機具回收服務。請洽詢Hilti客服中心或您在地的經銷商。 ▶ 請勿將機具、電子設備或電池當作一般家用廢棄物處理！ 製造商保固 ▶ 如果您對於保固條件有任何問題，請聯絡當地Hilti代理商。 Hilti Taiwan Co., Ltd. 4/F, No. 2 Jen Ai Road, Sec. 2, Taipei, 10060 Taiwan 繁體中文 2330326 *2330326*...
- Page 123 • 请务必将本操作说明与本产品保存在一起，确保将操作说明随产品一起交给他人。 所用标志的说明 1.2.1 警告 警告是为了提醒您在处理或使用此产品时会发生的危险。使用以下信号词： -危险- 危险 ！ ▶ 用于让人们能够注意到会导致严重身体伤害或致命的迫近危险。 -警告- 警告 ！ ▶ 用于提醒人们注意可能导致严重或致命伤害的潜在危险。 -小心- 小心 ！ ▶ 用于提醒人们注意可能造成人身伤害、设备损坏或其他财产损失的潜在危险情况。 1.2.2 操作说明中的符号 本操作说明中使用下列符号： 遵守操作说明 使用说明和其他有用信息 处理可回收材料 不得将电气设备和电池作为生活垃圾处置 Hilti 锂离子电池 Hilti 充电器 1.2.3 图示中的符号 图示中使用了下列符号： 这些编号指本操作说明开始处的相应图示。 图示中的编号反映操作顺序，可能与文本中描述的步骤不同。 2330326 中文 *2330326*...
- Page 124 ▶ 在下表中填写序列号。在联系 Hilti 维修中心或当地 Hilti 机构询问产品时，将要求您提供产品的详细信息。 产品信息 充电式注射器： HDE 500-A12 分代号： 序列号： 符合性声明 制造商全权负责声明，此处所述及的产品符合现行法规和标准。一致性声明副本位于本文档结尾处。 技术文档在此处归档： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | D-86916 Kaufering, Germany 安全 一般电动工具安全警告 警告 请阅读本电动工具随附的所有安全警告、说明、图示和技术规范。不遵守下列所有操作说明可能会导 致电击、火灾和/或严重人身伤害。 请保存所有安全警告和操作说明，以供将来参考。 在所有下列的警告中术语“电动工具”指市电驱动 (有线) 电动工具或电池驱动 (无线) 电动工具。 中文 2330326...
- Page 125 工作区域安全 ▶ 保持工作区域清洁和良好照明。杂乱和黑暗的区域容易导致事故。 ▶ 不要在爆炸性环境中操作电动工具，例如有易燃液体、气体或灰尘。电动工具会产生可以点燃这些灰尘或 烟雾的火花。 ▶ 在操作电动工具时，要令儿童和旁观者远离工作现场。万一分心，可能会使您失去对电动工具的控制。 电气安全 ▶ 电动工具 (设备) 插头必须匹配电源插座。切勿以任何方式改动插头。对于接地的电动工具 (设备)，不要使 用任何适配器插头。使用未经改动的插头和匹配的电源插座可以大大减少电击危险。 ▶ 避免人体接触接地表面，如管道、散热片和冰箱。如果您的身体接地，则会增加电击危险。 ▶ 不要将电动工具暴露在雨水或潮湿环境中。电动工具进水将会增加电击危险。 ▶ 不要滥用电缆。切勿使用电缆运送、拉动或拔出电动工具。保持电缆远离高温、油、锋利边缘或运动部 件。电缆损坏或缠绕会增加电击危险。 ▶ 当在户外操作电动工具时，应使用经认可适合户外操作的加长电缆。使用适合户外使用的电缆可减少电击 危险。 ▶ 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护器 (RCD)。使用 RCD 可减小电 击危险。 人身安全 ▶ 保持警觉，注意您正在进行的工作，并在操作电动工具的过程中，应利用自己的判断能力。当您疲劳或受 到药物、酒精或医疗影响时，请不要使用电动工具。当操作电动工具时，瞬间的分心都可能导致严重的人 身伤害。 ▶ 使用个人防护装备。一定要戴上护目装置。安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全 帽、听力防护等装置能减少人身伤害。 ▶ 防止电动工具意外启动。在连接至电源和/或电池组、拿起或搬运电动工具之前，应确保开关处于“关闭”位 置。将手指放在开关上搬运电动工具或在开关处于“打开”位置时接通电源，都可能会导致事故发生。...
- Page 126 ▶ 切勿擅自维修损坏的电池组。仅可由制造商或授权服务提供商执行电池组的维修。 其他安全说明 人身安全 ▶ 切勿以任何方式擅自改动或改装本产品或附件。 ▶ 只有当产品和附件处于良好的技术状态时才能使用它们。 ▶ 工具和/或附件掉落会带来人身伤害的危险。开始工作前请检查电池和安装的附件是否已牢牢固定。 ▶ 更换附件时，请佩戴护目镜和防护手套。 ▶ 使用前，请阅读并遵守产品安全数据表、包装说明以及铝箔包使用说明。 ▶ 开始注射化合物，直至其进入直接工作区域。 ▶ 切勿将本产品指向自己或他人。 ▶ 切勿在无人看守的情况下离开产品。 ▶ 如果有部件损坏或如果操作控制器不能无故障地工作，不要使用本产品。将本产品交由 Hilti 维修中心修 复。 工作场所的安全 ▶ 保持工作场所整洁。所有可能导致伤害的物体都应从工作区域中清除出去。 ▶ 请穿防滑鞋。 ▶ 应考虑周围环境的影响。不得将本产品用于存在火灾或爆炸危险的场合。 ▶ 请勿使用损坏/磨损的铝箔包套筒。 小心处理和使用电池 ▶ 请遵守以下关于安全操作和使用锂离子电动工具电池的安全提示。若未能遵守，会导致皮肤刺激、严重的 腐蚀伤、化学烫伤、火灾和/或爆炸。 ▶ 只有电池处于良好的技术状态时才能使用。...
- Page 127 配件 铝箔包 铝箔包套筒，黑色 ∙ 铝箔包套筒，红色 弹药筒 £ 合规使用 该产品设计用于清空 Hilti 铝箔包和弹药筒并注射其中的内容物。HDE 500A12 充电式注射器专门设计用于处 理 Hilti 330 ml 或 500 ml 铝箔包和 580 ml 弹药筒。 该注射器可配合铝箔包套筒或弹药筒： • 请仅将 Hilti B12 系列锂离子电池与本产品一起使用。为确保最佳功率，Hilti 建议为本产品使用本操作说 明末尾表格中给出的电池。 此类电池仅限使用该操作说明末尾表格所规定型号系列的 Hilti 充电器充电。 • 供货范围 注射器和操作说明。 经批准可以与本产品搭配使用的其他系统产品，可以在您当地的 www.hilti.group 购买或访问 Hilti Store 在...
- Page 128 技术数据 HDE 500-A12 符合 EPTA Procedure 01 要求的重量 (不包括电池) 1.8 kg 额定电压 10.8 V 存放温度 −40 ℃ … 85 ℃ 适合工作的环境温度 −17 ℃ … 60 ℃ 电池 电池工作电压 10.8 V 电池重量 参见操作说明结尾 工作环境温度 −17 ℃ … 60 ℃ 存放温度 −40 ℃ … 85 ℃...
- Page 129 1. 按下电池释放按钮。 2. 从产品中取出电池。 防坠落装置 -警告- 工具和/或附件掉落 会带来人身伤害的危险！ ▶ 请只是用为您的工具推荐的 Hilti 工具绳索。 ▶ 在使用前请检查工具绳索的固定点有无损坏。 ▶ 不要将工具绳索固定在带钩上。不用使用带钩起吊产品。 注意高空作业的国家法规。 使用 Hilti 工具挂绳 #2261970 或 #2261971 作为本产品的防坠落装置。 ▶ 将弹簧钩固定到支撑结构上。检查弹簧钩是否已牢牢固定。 ▶ 视所使用的 Hilti 工具挂绳而定，将另一个弹簧钩或环套如图所示固定到产品上。检查是否已牢牢固定。 请遵守 Hilti 工具挂绳的操作说明。 插入铝箔包套筒和铝箔包 -小心- 卷入危险 当将铝箔包套筒旋至关闭时，如果没有小心操作，则双手有卷入危险。 ▶ 当将铝箔包套筒旋转到位时，避免将手放在托架区域。 -小心- 人身伤害风险...
- Page 130 4. 将弹药筒拉到后定位凸耳上，然后向上旋转弹药筒。 5. 将静态混合嘴 (混合喷嘴) 拧紧到弹药筒上。 6. 将弹药筒旋转到注射器上。 手动丢弃最初射出的胶粘剂 -警告- 人身伤害风险 化学品危险。 ▶ 切勿将注射器指向自己或他人。只能在混合喷嘴已拧上后才可开始注射胶粘剂。不正确使用会导致人身伤 害。 每当更换静态混合嘴 (混合喷嘴) 时，必须丢弃最初射出的胶粘剂。 最初射出的胶粘剂不适合使用。 1. 将注射模式选择开关调至 。 2. 按下扳机，直至混合喷嘴完全充满。 3. 将注射模式选择开关调至相应的最初射出的胶粘剂量 。 请注意铝箔包说明中的丢弃量。 点击一次注射轮盘相当于 1 ml。 4. 丢弃最初射出的胶粘剂量。 操作 请遵守本文档以及产品上的安全说明和警告。 注入胶粘剂 请针对每个新的铝箔包、每个新的弹药筒和含有固化胶粘剂的混合喷嘴，使用新的静态混合嘴 (混合喷 嘴)。 1. 按下扳机。 2.
- Page 131 确保电池远离油和油脂。切勿让不必要的粉尘或脏污积聚在电池上。用干燥的软毛刷或干燥柔软的布清洁 电池。 不要使用含硅清洁剂，否则可能腐蚀塑料件。 • 请仅使用略湿的布清洁壳体。不要使用含硅清洁剂，否则可能腐蚀塑料件。 维护 • 定期检查所有可见部件和控制器是否出现损坏迹象，确保其全部正常工作。 • 如果发现损坏迹象或如果有部件发生故障，不要操作本产品。立即将产品交由 Hilti 维修中心修复。 • 清洁和维护之后，安装所有护板或保护装置，检查并确认其正常工作。 为确保安全和可靠的操作，仅限使用 Hilti 原装备件和消耗品。Hilti 批准用于配合产品使用的备件、消耗 品和配件可到您当地的 Hilti Store 购买或通过以下网址在线订购：www.hilti.group。 电池型工具和电池的运输及存储 运输 -小心- 运输途中的意外启动 ！ ▶ 运输产品前务必将电池取出！ ▶ 取下电池。 ▶ 切勿松散、未加保护地运输电池。在运输过程中，应保护电池免受过度冲击或振动影响，并将其与任何导 电材料或其它电池分开 (因为它们可能会接触到电池端子并导致短路)。请遵守当地的电池运输规定。 ▶ 请勿以邮寄方式运送电池。有关如何运送完好电池的说明，请咨询您的发货商。 ▶ 每次使用前以及长时间运输前后都要检查产品和电池是否损坏。 存放...
- Page 132 ▶ 安装另一个铝箔包套筒。如果 问题仍存在，联系 Hilti 维修中 心。 混合喷嘴没有射出胶粘剂 混合喷嘴中的胶粘剂已固化 ▶ 拧下含有固化胶粘剂的混合喷 嘴，并装上新的喷嘴。 废弃处置 -警告- 废弃处理不当会有人身伤害的危险！ 漏出的气体或液体会带来健康危害。 ▶ 不得通过邮寄方式发送任何电池。 ▶ 用非导电材料 (比如绝缘带) 包住端子，以防止短路。 ▶ 在儿童接触不到的地方处置电池。 ▶ 请将电池送交 Hilti Store 处置，或咨询当地的废弃处理机构以获取处置说明。 制造 Hilti 产品所用的大部分材料都可回收利用。在可以回收之前，必须正确分离材料。Hilti 在很多国家都 提供旧工具回收服务。请咨询 Hilti 客户服务部门或您的销售顾问。 ▶ 不得将电动工具、电子设备或电池作为生活垃圾处置！ 中文 2330326 *2330326*...
- Page 133 制造商保修 ▶ 如对保修条件有任何疑问，请联系您当地的 Hilti 代表。 更多信息 关于操作、技术、环保和回收的更多信息请查看以下链接：qr.hilti.com/manual/?id=2330324&id=2330326 文档末尾也提供二维码链接。 2330326 中文 *2330326*...
- Page 134 中文 2330326 *2330326*...
- Page 140 *2330326* 2330326 Hilti = registered trademark of Hilti Corp., Schaan Pos. 8 | 20211202...
