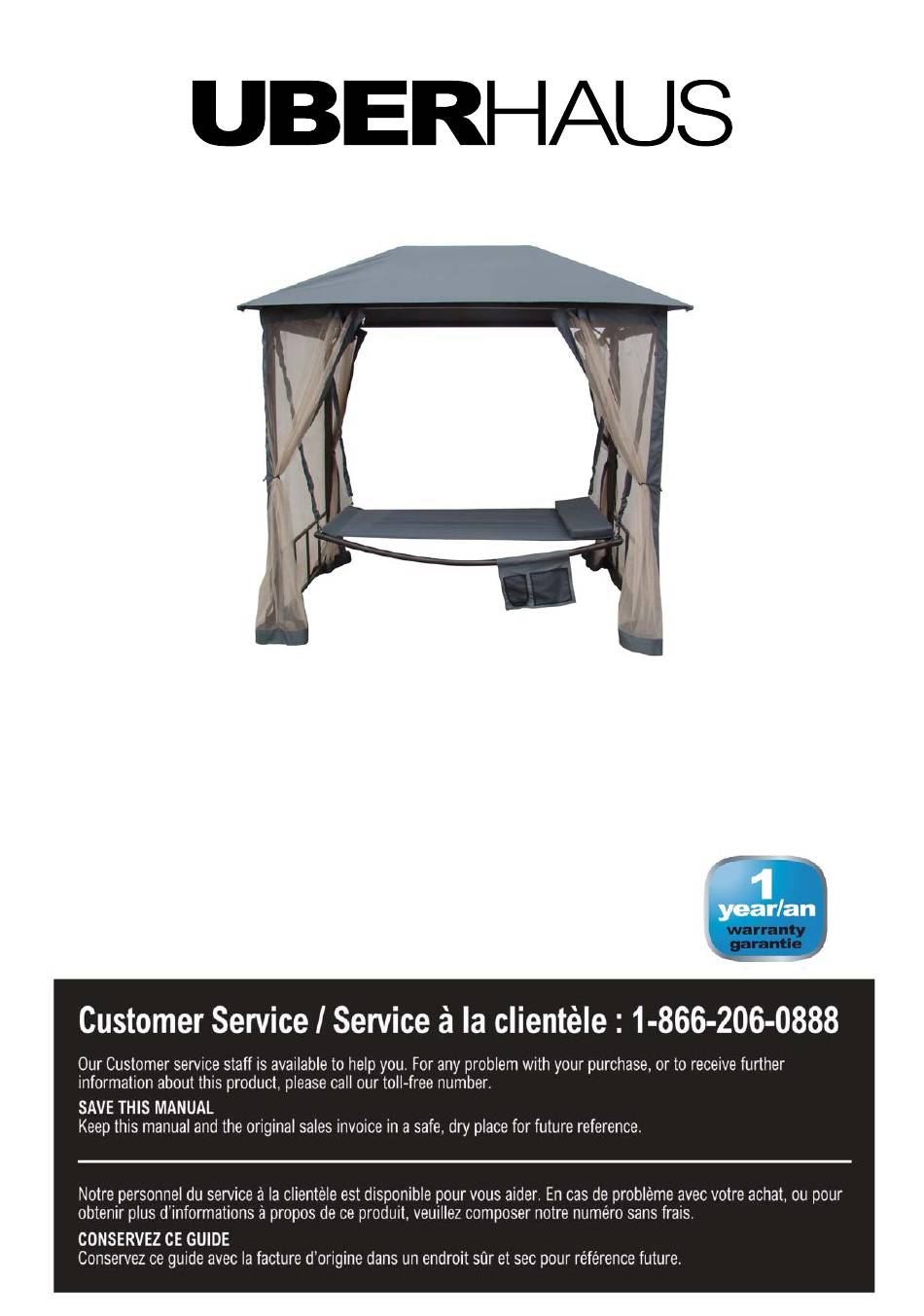

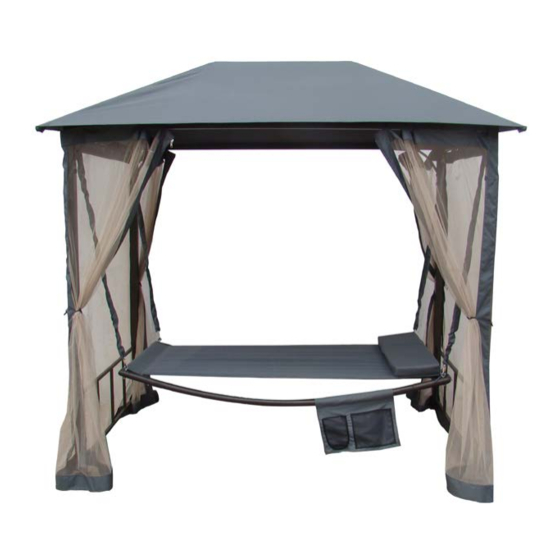

- Page 1 Model/Modèle ：72255014 Swing Bed Operators’ Manual p. 2 Lit-balançoire Guide de l'utilisateur p.6...
-
Page 2: Parts List
Parts List Straight Bed Frame Post Tube Post U Connector Cross Beam Top Connector Side Cross Canopy Beam Mattress Top Frame Bar Top Bar Pillow Bed Connector Steel Link Chain Bed Connector Side panel Netting Bent Bed Frame Top Frame Tube Hardware List Bolt\Steel Washer... - Page 3 Step 1: Fig.1 Fig.2 A1 A1 Fig.3 Fig.1 Fig.2 Fig.3 1、Use the Allen Wrench (W) to attach the U Connector to the top of the Post (A1/A2) with Bolt (L). Repeat on each corner. see Fig.1 2、Connect the Cross Beam (B) to the Post (A1/A2) with Bolt (M). Repeat on each side. See Fig.2 3、Connect the Side Cross Beam (C) to each Post (A1/A2) with Bolts (M).
- Page 4 Step 2: Fig.7 Fig.6 Fig.5 Fig.4 Fig.6 A1 A1 Fig.4 Fig.5 Fig.6 Fig.6 5、Insert the Top Bar (E) into the Middle tube of each Top Connector (K). Insert each Top Frame Bar (D) into the side tubes of the Top Connector (K). Repeat on each side. See Fig.4 6、Install the assembled top frame (D, E, K) onto the top of the frame, then attach each side of the Top Frame (D) to the U Connector (J) with Bolt (O).
- Page 5 Step 3: F2 F2 Fig.8 Fig.9 9、Insert the Straight Bed Frame Tube (I) into each end of the Mattress (Q). Attach the Bed Connector (F1/F2) to the Straight Bed Frame Tube (I).See Fig.8 10、Please note that the holes on the Connector (F1/F2) and the Straight Bed Frame tube (I) should be in a straight line.
- Page 6 Step 4: Fig.10 A1 A1 Fig.11 Fig.12 F2 F2 Fig.10 Fig.11 Fig.12 12、Attach each Steel Link Chain (T) to a Side Cross Beam (C), attach the other side of the Chain (T) to the Connector (F1/F2). Repeat on all sides. See Fig.10 and Fig.11 13、Place the Pillow (R) onto one side of the bed.
-
Page 7: Maintenance
This warranty does not affect your statutory rights. In case of any malfunction of your UBERHAUS product (failure, missing part, etc.), please contact one of our service technician at our toll free service line at 1-866-206-0888 from 8 AM to 6 PM, Monday to Friday, Eastern time. -
Page 8: Liste Des Pièces
Liste des pièces Tube droit Poteau d'armature de lit Poteau Connecteur en U Poutre Connecteur transversale supérieur Poutre transversale Toit latérale Armature Matelas supérieure Barre Oreiller supérieure Connecteur de Connecteur de Chaînes en acier Panneau Moustiquaire latéral Tube coudé Armature d'armature de supérieure Liste de matériel... - Page 9 Étape 1 Fig.1 Fig.2 A1 A1 Fig.3 Fig.1 Fig.2 Fig.3 1、Utilisez la clé Allen (W) pour attacher le connecteur en U au dessus du poteau (A1/A2) avec le boulon (L). Répétez sur chaque coin. Voir Fig.1. 2、Reliez la poutre transversale (B) au poteau (A1/A2) avec un boulon (M). Répétez de chaque côté. Voir Fig2. 3、Reliez la poutre transversale latérale (C) au poteau (A1/A2) avec des boulons (M).
- Page 10 Étape 2 Fig.7 Fig.6 Fig.5 Fig.4 Fig.6 A1 A1 Fig.4 Fig.5 Fig.6 Fig.6 5、Insérez la barre supérieure (E) dans le tube du milieu des deux connecteurs supérieurs (K). Insérez chaque barre supérieure (D) dans les tubes latéraux du connecteur supérieur (K). Répétez de chaque côté. Voir Fig4. 6、Posez l'armature supérieure assemblée (D, E, K) sur le dessus de la structure du lit-balançoire, puis attachez l'autre côté...
- Page 11 Étape 3 F2 F2 Fig.8 Fig.9 9、Insérez un tube droit de lit (I) dans chaque ouverture au bout du matelas (Q). Attachez le connecteur de lit (F1/F2) au tube droit de lit (I). Répétez de l’autre côté. Voir Fig. 8. 10、Veuillez noter que les trous sur le connecteur (F1/F2) et le tube droit de lit (I) devraient être alignés.
- Page 12 Étape 4 Fig.10 A1 A1 Fig.11 Fig.12 F2 F2 Fig.10 Fig.11 Fig.12 12、Fixez une chaîne en acier (T) à la poutre transversale latérale (C), puis attachez l'autre côté de la chaîne (T) au connecteur (F1/F2). Répétez de chaque côté. Voir Fig 10 et Fig 11. 13、Mettez l'oreiller (R) sur un côté...
-
Page 13: Entretien
GARANTIE Merci d’avoir acheté ce produit UBERHAUS. Ces produits ont été conçus pour répondre à des normes de haute qualité très strictes et sont garantis pour usage domestique contre tout défaut de fabrication pour 12 mois suivant la date d’achat.
