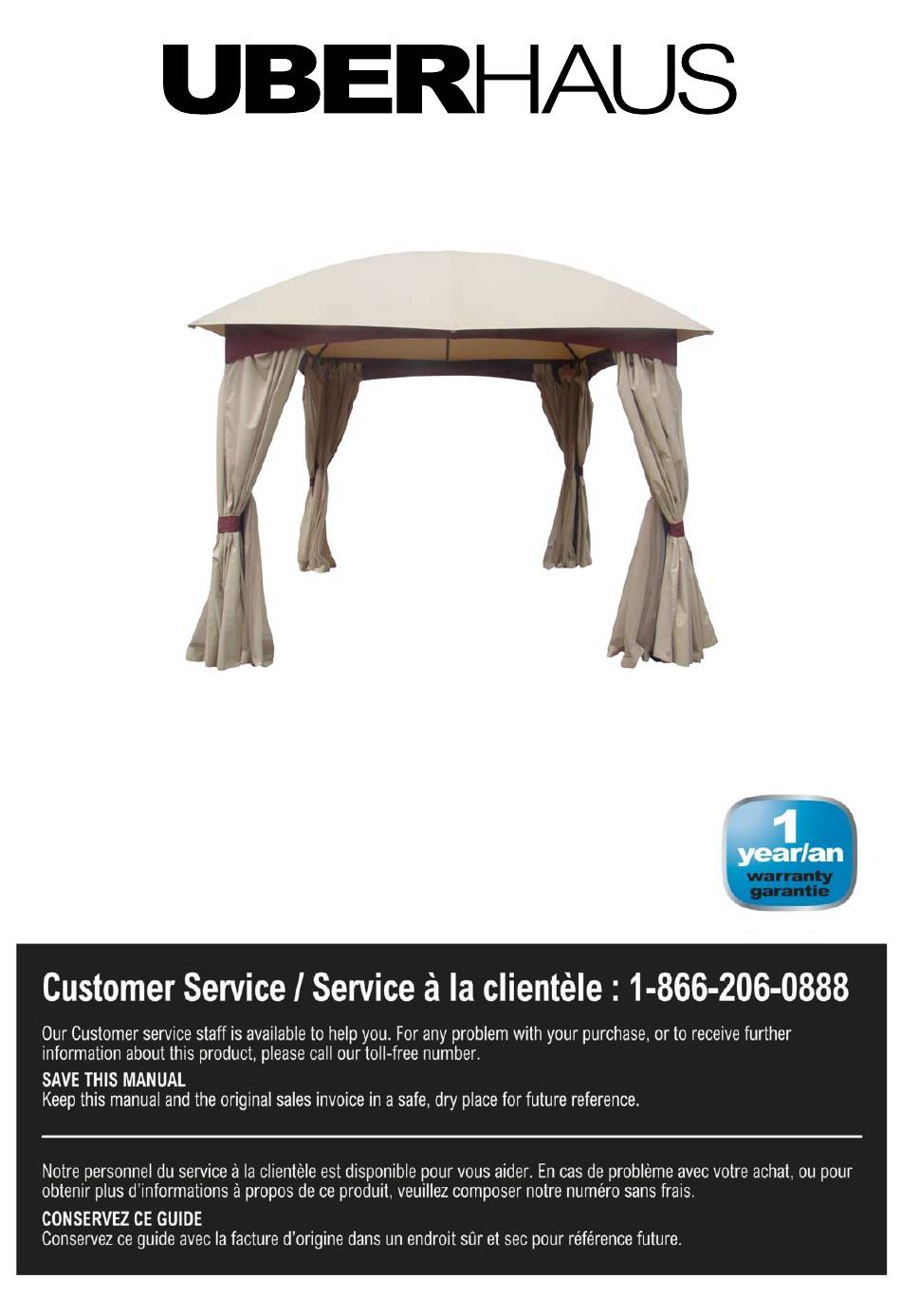

- Page 1 Model/Modèle ：72255013 Gazebo Operator’s manual, p.2 Abri-soleil Guide de l’utilisateur, p. 6...
-
Page 2: Parts List
Parts List Center Connector Long Top Bar Short Top Bar Cross Bar Post U connector Corner connector Canopy Curtain Mosquito Netting Hardware List Bolt\Steel Washer Plastic Ring Bolt\Flat Washer Stake Bolt\Flat Washer Wrench Bolt\Flat Washer\ Nut\ Plastic Allen Wrench Nut Cap... - Page 3 Step 1: Fig.1 Fig.2 Fig.3 Fig.1 Fig.2 Fig.3 1、Attach the U connector (F) to Post (E) with Bolt (H). Repeat for each post. See Fig.1 2、Attach the Cross Bar (D) to Post (E) with Bolt (I). Repeat on each side. See Fig.2 3、Attach the corner connector (G) to Post (E), Cross Bar (D) with Bolt (J).
- Page 4 Step 2: Fig.5 Fig.4 Fig.4 Fig.4 Fig.4 Fig.4 Fig.4 Fig.4 Fig.4 4、Attach each Long Top Bar (B) to Center Connector (A), attach each Short Top Bar (C) to Center Connector (A); attach the other end of the Long Top Bar (B) to U connector (F) with Bolt (K); repeat on all sides. Attach the other end of the Short Top Bar (C) to Cross Bar (D) with Bolt (I).
-
Page 5: Maintenance
Step 3: Fig.6 Fig.6 Fig.7 Fig.7 6、Attach Curtains (M) onto each Cross Bar (D). Hang the Mosquito Netting (N) inside of the sliding tube of the Cross Bar (D) with Plastic Rings (O). Repeat on each side. See Fig.6 7、Adjust the position of the gazebo. Attach posts to the ground by inserting Stakes (P) into each hole in each Base Plate. -
Page 6: Warranty
12 months from the date of purchase. This warranty does not affect your statutory rights. In case of any malfunction of your UBERHAUS product (failure, missing part, etc.), please contact one of our service technician at our toll free service line at 1-866-206-0888 from 8 AM to 6 PM, Monday to Friday, Eastern time. -
Page 7: Liste Des Pièces
Liste des pièces Connecteur central Longue barre supérieure Barre supérieure courte Barre de traverse Poteau Raccord en U Raccord de coin Toit Rideau Moustiquaire Liste de quincaillerie Anneau en Boulon \ rondelle en acier plastique Boulon \ rondelle à plat piquet Boulon \ rondelle à... - Page 8 Étape 1 Fig.1 Fig.2 Fig.3 Fig.1 Fig.2 Fig.3 1、Attachez le raccord en U (F) au poteau (E) avec le boulon (H). Répéter pour chaque poteau. Voir Fig 1 2、Attachez la barre de traverse (D) au poteau (E) avec le boulon (I). Répéter pour chaque côté. Voir Fig 2. 3、Attachez le raccord de coin (G) au poteau (E) et la barre de traverse (D) avec un boulon (J).Répéter à...
- Page 9 Étape 2 Fig.5 Fig.4 Fig.4 Fig.4 Fig.4 Fig.4 Fig.4 Fig.4 Fig.4 4、Attachez la longue barre supérieure (B) au connecteur central (A), puis attachez la barre supérieure courte (C) au connecteur central (A) ; répétez sur tous les côtés. Attachez l'autre extrémité de la longue barre supérieure (B) au raccord en U (F) avec un boulon (K);...
-
Page 10: Entretien
Étape 3 Fig.6 Fig.6 Fig.7 Fig.7 6、Attachez les rideaux (M) sur chaque barre de traverse (D). Installez les moustiquaires (N) à l'intérieur des tubes coulissants des barres de traverse (D) avec les anneaux en plastique (O). Voir Fig 6. 7、Ajustez la position de l'abri. Fixez l'abri à la terre en insérant les piquets (O) dans les trous de chaque embase. Répétez pour chaque poteau. -
Page 11: Garantie
GARANTIE Merci d’avoir acheté ce produit UBERHAUS. Ces produits ont été conçus pour répondre à des normes de haute qualité très strictes et sont garantis pour usage domestique contre tout défaut de fabrication pour 12 mois suivant la date d’achat.
