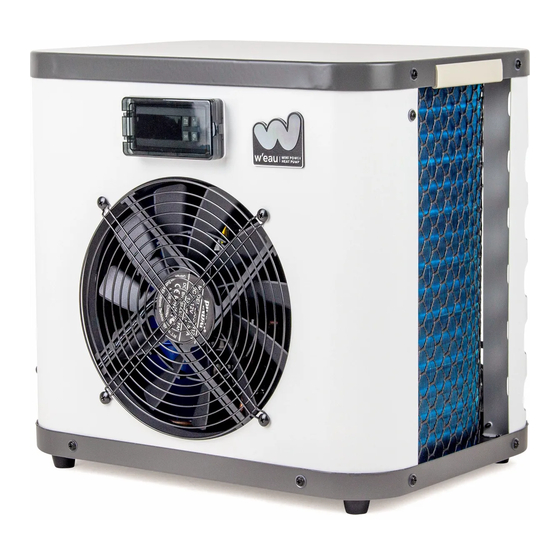

- Page 1 Installation & Operation Manual Mini Power Heat Pump Model: WMP-003/004/005 ENGLISH/ DUTCH Thank you very much for purchasing our product,please keep and read this manual carefully before you install heat pump.
- Page 3 Fluorinated greenhouse gas – (R32) The device contains the fluorinated greenhouse gas (R32) which is required for the device to work. Industrial designation HFC-32 Common designation Global warming potential (GWP) Further information can be found on the device itself or the Specifications. WARNING! Risk of fire and explosion through leaking finned heat exchanger! The refrigerant circuit of the finned heat exchanger contains highly pressurised, easily flammable, odourless...
- Page 4 the event of repairs carried out on your own, improper operation. - Ensure that children do not insert any objects into the fan blade and heat pump. - Ensure that the electrical system to which the heat pump is connected has an earth conductor. - If the unit would be installed where is vulnerable to lightning stroke, lightning protection measurements must be carried out.
-
Page 5: Specifications
1. Specifications 1.1 Technical data pool heat pumps Model No. WMP-003 WMP-004 WMP-005 * Heating Capacity at Air 26℃, Humidity 80%, Water 26℃ in, 28℃ out Heating Capacity (kW) 3.00 4.00 5.02 Power Input (kW) 0.58 0.77 0.97 5.17 5.20 5.17... -
Page 6: Dimension (Mm)
2. Dimension (mm) WMP-003/004 WMP-005 3.Installation and connection Attention: Please observe the following rules when installing the heat pump: 1. Any addition of chemicals must take place in the piping located downstream from the heat pump. 2. Always hold the heat pump upright. If the unit has been held at an angle, wait at least 24 hours before starting the heat pump. - Page 7 The unit may be installed in virtually any outdoor location as long as the specified minimum distances to other objects are maintained. Please consult your installer for installation with an indoor pool. ATTENTION: Never install the unit in a closed room with a limited air volume in which the air expelled from the unit will be reused, or close to shrubbery that could block the air inlet.
- Page 8 After all connections have been made and checked, carry out the following procedure: 1. Switch on the filter pump. Check for leaks and verify that water is flowing from and to the swimming pool. 2. Connect power to the heat pump and press the On/Off button on the electronic control panel.
-
Page 9: Electrical Wiring
4.Electrical wiring 4.1 Swimming pool heat pump wiring diagram WMP-003/004 WMP-005 - 7 -... -
Page 10: Display Controller Operation
NOTE: (1) Above electrical wiring diagram only for your reference, please subject machine posted the wiring diagram. (2) The swimming pool heat pump must be connected ground wire well, although the unit heat exchanger is electrically isolated from the rest of the unit. Grounding the unit is still required to protect you against short circuits inside the unit. - Page 11 Press directly to adjust the desired water temperature (parameter d, range:.15—40 ℃ ), the data will be saved in 3 seconds. Or you can adjust the Parameter d to set your desired water temperature. NOTE: the heat pump can run only if the water circle/filtration system is running. 5.4 Parameter checking&...
-
Page 12: Troubleshooting
Trouble shooting 6.1 Error code on the LED controller Malfunction Code Reason Solution 1. Check the sensor wiring. Water temperature Water temperature sensor open 2.Replace the new water temperature sensor failure circuit or short circuit. sensor. 1. Check the sensor wiring. Piping temperature sensor Piping temperature sensor open 2.Replace the new piping temperature... - Page 13 6.2 Other Malfunctions and Solutions (No display on LED wire controller) Malfunctions Observing Reason Solution No power supply. LED wire controller Check cable and circuit breaker if no display. it is connected. Heat pump is 1. Water temperature is not running 1.
-
Page 14: Exploded Diagram
7.Exploded diagram Name Name Base tray Titanium heat exchanger Front panel Water flow switch Back pillar Capacitor Fan blade Switch Fan grill Controller Screw Lift Compressor Lift Evaporator Top cover - 12 -... -
Page 15: Maintenance
8.Maintenance (1) Please check the water supply system regularly to avoid the air entering the system and occurrence of low water flow, because it would reduce the performance and reliability of HP unit. (2) Clean your pools and filtration system regularly to avoid the damage of the unit as a result of the dirty of clogged filter. - Page 16 Installatie- en bedieningshandleiding Mini Power Warmtepomp Model: WMP-003/004/005 Hartelijk dank voor de aankoop van ons product. Bewaar en lees deze handleiding zorgvuldig voordat u de warmtepomp installeert. - 14 -...
- Page 17 Gefluoreerd broeikasgas – (R32) Het apparaat bevat het gefluoreerde broeikasgas (R32) dat nodig is om het apparaat te laten werken. Industriële aanduiding HFC-32 Gemeenschappelijke aanduiding Vermogen tot opwarming van de aarde (GWP) Verdere informatie is te vinden op het apparaat zelf of de Specificaties. WAARSCHUWING! Brand- en explosiegevaar door lekkende warmtewisselaar met lamellen! Het koelcircuit van de warmtewisselaar met lamellen bevat onder hoge druk, licht ontvlambaar, geurloos gas.
- Page 18 - Gebruik de warmtepomp niet als er zichtbare schade is of als het netsnoer of de netstekker defect is. - Open de behuizing niet. Laat reparaties over aan gekwalificeerde specialisten. Aansprakelijkheids- en garantieclaims zijn uitgesloten bij zelf uitgevoerde reparaties, ondeskundig gebruik. - Zorg ervoor dat kinderen geen voorwerpen in het ventilatorblad en de warmtepomp steken.
- Page 19 1. Specificaties Technische gegevens zwembad warmtepompen Modelnr. WMP-003 WMP-004 WMP-005 * Verwarmingscapaciteit bij lucht 26 ℃, vochtigheid 80%, water 26 ℃ in, 28 ℃ uit Verwarmingscapaciteit (kW) 3.00 4.00 5.02 Stroomaansluiting (kW) 0.58 0.77 0.97 5.17 5.20 5.17 * Verwarmingscapaciteit bij lucht 15 ℃, vochtigheid 70%, water 26 ℃ in, 28 ℃ uit Verwarmingscapaciteit (kW) 2.30...
-
Page 20: Installatie En Aansluiting
2. Dimensie (mm) WMP-003/004 WMP-005 3. Installatie en aansluiting Aandacht: Neem de volgende regels in acht bij het installeren van de warmtepomp: 3. Eventuele toevoeging van chemicaliën moet plaatsvinden in de leidingen die zich stroomafwaarts van de warmtepomp bevinden. 4. Houd de warmtepomp altijd rechtop. Als de unit schuin is gehouden, wacht dan minimaal 24 uur voordat u de warmtepomp start. - Page 21 3.1 Warmtepomp locatie De unit werkt naar behoren op elke gewenste locatie, zolang de volgende drie items aanwezig zijn: 1. Frisse lucht - 2. Elektriciteit - 3. Zwembadfilter De unit kan op vrijwel elke buitenlocatie worden geïnstalleerd, zolang de gespecificeerde minimumafstanden tot andere objecten worden aangehouden.
- Page 22 AANDACHT: Zorg ervoor dat de stekker stevig Trek tijdens het gebruik nooit de Gebruik nooit beschadigde vastzit stekker uit het stopcontact elektrische kabels of niet-gespecificeerde elektrische Als de stekker niet goed vastzit, kan Anders kan het een elektrische schok kabels. dit een elektrische schok, of brand veroorzaken als gevolg van oververhitting of brand...
-
Page 23: Elektrische Bedrading
4.Elektrische bedrading 4.1 Bedradingsschema WMP-003/004 WMP-005 - 21 -... - Page 24 NOTITIE: (1) Bovenstaand elektrisch bedradingsschema is alleen ter referentie, onderwerpt de machine aan het bedradingsschema. (2) De warmtepomp van het zwembad moet goed worden aangesloten op de aardedraad, hoewel de warmtewisselaar van de unit elektrisch geïsoleerd is van de rest van de unit. Aarding van het apparaat is nog steeds vereist om u te beschermen tegen kortsluiting in het apparaat.
- Page 25 Druk rechtstreeks op om de gewenste watertemperatuur in te stellen (parameter d, bereik: .15—40 ℃), de gegevens worden binnen 3 seconden opgeslagen. Of u kunt de parameter d aanpassen om de gewenste watertemperatuur in te stellen. OPMERKING: de warmtepomp kan alleen werken als het watercircuit / filtersysteem in werking is. 5.4 Parameter controleren en aanpassen Houd 5 seconden ingedrukt, het zal de parametercontrole invoeren, druk op...
- Page 26 6. Probleemoplossen 6.1 Foutcode op de LED-controller Storing Code Reden Oplossing 1. Controleer de sensorbedrading. Storing sensor Watertemperatuursensor open 2. Vervang de nieuwe watertemperatuur circuit of kortsluiting. watertemperatuursensor. 1. Controleer de sensorbedrading. Storing temperatuursensor Leidingtemperatuursensor open 2. Vervang de nieuwe leidingen circuit of kortsluiting.
- Page 27 6.2 Andere storingen en oplossingen (geen weergave op LED-draadcontroller) Observeren Storing Reden Oplossing Controleer kabel en Geen stroomvoorziening. LED-draadcontroller stroomonderbreker als deze is geen display. aangesloten. Warmtepomp 1. De watertemperatuur 1. Controleer de instelling van de LED-draadcontroller draait niet bereikt de ingestelde waarde watertemperatuur.
- Page 28 7. Exploded diagram Naam Naam Bodemplaat Titanium warmtewisselaar Voorpaneel Waterstroomschakelaar Achterste pijler Condensator Ventilatorblad Schakelaar Ventilator grill Controller Schroef Handgreep Compressor Handgreep Verdamper Bovenklep - 26 -...
- Page 29 8. Onderhoud (1) Controleer het watertoevoersysteem regelmatig om te voorkomen dat er lucht in het systeem komt en dat er een lage waterstroom optreedt, omdat dit de prestaties en betrouwbaarheid van de warmtepomp zou verminderen. (2) Reinig uw zwembaden en filtersysteem regelmatig om schade aan de unit als gevolg van het vuil of verstopt filter te voorkomen.
