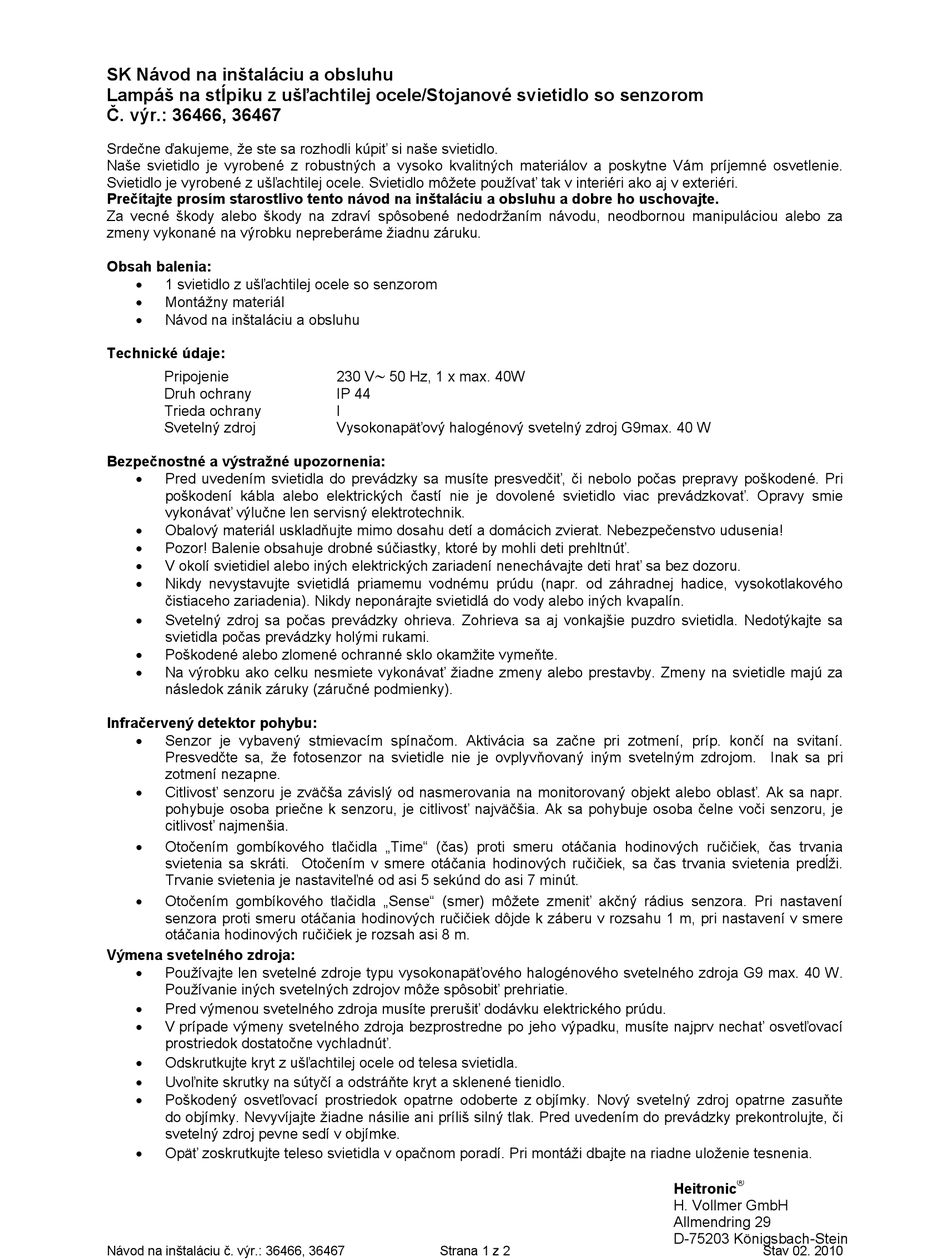

Heitronic 36466 Installation And Operating Instructions Manual

SK Návod na inštaláciu a obsluhu
Lampáš na stĺpiku z ušľachtilej ocele/Stojanové svietidlo so senzorom
Č. výr.: 36466, 36467
Srdečne ďakujeme, že ste sa rozhodli kúpiť si naše svietidlo.
Naše svietidlo je vyrobené z robustných a vysoko kvalitných materiálov a poskytne Vám príjemné osvetlenie.
Svietidlo je vyrobené z ušľachtilej ocele. Svietidlo môžete používať tak v interiéri ako aj v exteriéri.
Prečítajte prosím starostlivo tento návod na inštaláciu a obsluhu a dobre ho uschovajte.
Za vecné škody alebo škody na zdraví spôsobené nedodržaním návodu, neodbornou manipuláciou alebo za
zmeny vykonané na výrobku nepreberáme žiadnu záruku.
Obsah balenia:

1 svietidlo z ušľachtilej ocele so senzorom

Montážny materiál

Návod na inštaláciu a obsluhu
Technické údaje:
Pripojenie
Druh ochrany
Trieda ochrany
Svetelný zdroj
Bezpečnostné a výstražné upozornenia:

Pred uvedením svietidla do prevádzky sa musíte presvedčiť, či nebolo počas prepravy poškodené. Pri
poškodení kábla alebo elektrických častí nie je dovolené svietidlo viac prevádzkovať. Opravy smie
vykonávať výlučne len servisný elektrotechnik.

Obalový materiál uskladňujte mimo dosahu detí a domácich zvierat. Nebezpečenstvo udusenia!

Pozor! Balenie obsahuje drobné súčiastky, ktoré by mohli deti prehltnúť.

V okolí svietidiel alebo iných elektrických zariadení nenechávajte deti hrať sa bez dozoru.

Nikdy nevystavujte svietidlá priamemu vodnému prúdu (napr. od záhradnej hadice, vysokotlakového
čistiaceho zariadenia). Nikdy neponárajte svietidlá do vody alebo iných kvapalín.

Svetelný zdroj sa počas prevádzky ohrieva. Zohrieva sa aj vonkajšie puzdro svietidla. Nedotýkajte sa
svietidla počas prevádzky holými rukami.

Poškodené alebo zlomené ochranné sklo okamžite vymeňte.

Na výrobku ako celku nesmiete vykonávať žiadne zmeny alebo prestavby. Zmeny na svietidle majú za
následok zánik záruky (záručné podmienky).
Infračervený detektor pohybu:

Senzor je vybavený stmievacím spínačom. Aktivácia sa začne pri zotmení, príp. končí na svitaní.
Presvedčte sa, že fotosenzor na svietidle nie je ovplyvňovaný iným svetelným zdrojom. Inak sa pri
zotmení nezapne.

Citlivosť senzoru je zväčša závislý od nasmerovania na monitorovaný objekt alebo oblasť. Ak sa napr.
pohybuje osoba priečne k senzoru, je citlivosť najväčšia. Ak sa pohybuje osoba čelne voči senzoru, je
citlivosť najmenšia.

Otočením gombíkového tlačidla „Time" (čas) proti smeru otáčania hodinových ručičiek, čas trvania
svietenia sa skráti. Otočením v smere otáčania hodinových ručičiek, sa čas trvania svietenia predĺži.
Trvanie svietenia je nastaviteľné od asi 5 sekúnd do asi 7 minút.

Otočením gombíkového tlačidla „Sense" (smer) môžete zmeniť akčný rádius senzora. Pri nastavení
senzora proti smeru otáčania hodinových ručičiek dôjde k záberu v rozsahu 1 m, pri nastavení v smere
otáčania hodinových ručičiek je rozsah asi 8 m.
Výmena svetelného zdroja:

Používajte len svetelné zdroje typu vysokonapäťového halogénového svetelného zdroja G9 max. 40 W.
Používanie iných svetelných zdrojov môže spôsobiť prehriatie.

Pred výmenou svetelného zdroja musíte prerušiť dodávku elektrického prúdu.

V prípade výmeny svetelného zdroja bezprostredne po jeho výpadku, musíte najprv nechať osvetľovací
prostriedok dostatočne vychladnúť.

Odskrutkujte kryt z ušľachtilej ocele od telesa svietidla.

Uvoľnite skrutky na sútyčí a odstráňte kryt a sklenené tienidlo.

Poškodený osvetľovací prostriedok opatrne odoberte z objímky. Nový svetelný zdroj opatrne zasuňte
do objímky. Nevyvíjajte žiadne násilie ani príliš silný tlak. Pred uvedením do prevádzky prekontrolujte, či
svetelný zdroj pevne sedí v objímke.

Opäť zoskrutkujte teleso svietidla v opačnom poradí. Pri montáži dbajte na riadne uloženie tesnenia.
Návod na inštaláciu č. výr.: 36466, 36467

230 V 50 Hz, 1 x max. 40W
IP 44
I
Vysokonapäťový halogénový svetelný zdroj G9max. 40 W
Strana 1 z 2
®
Heitronic
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein
Stav 02. 2010
