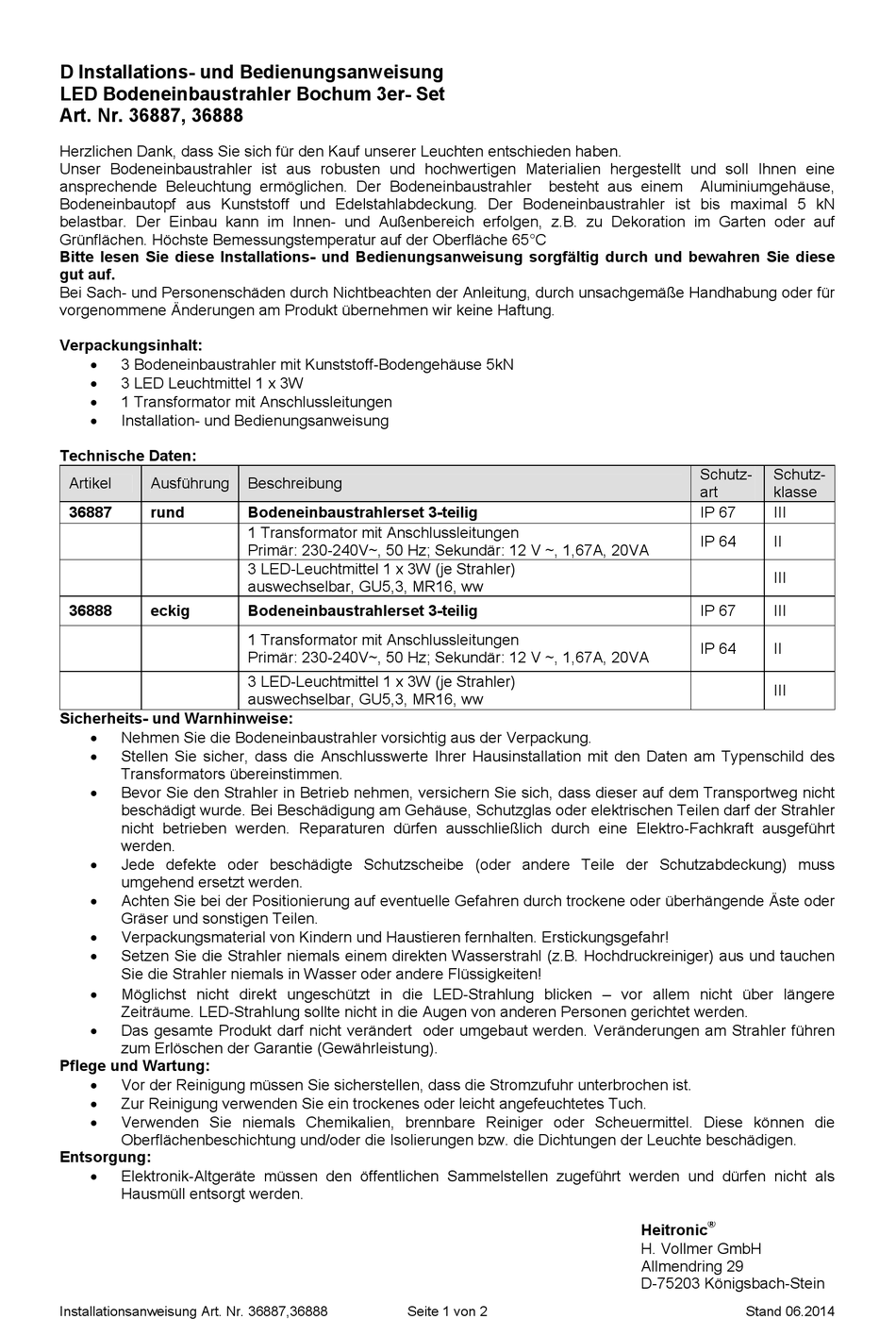

D Installations- und Bedienungsanweisung

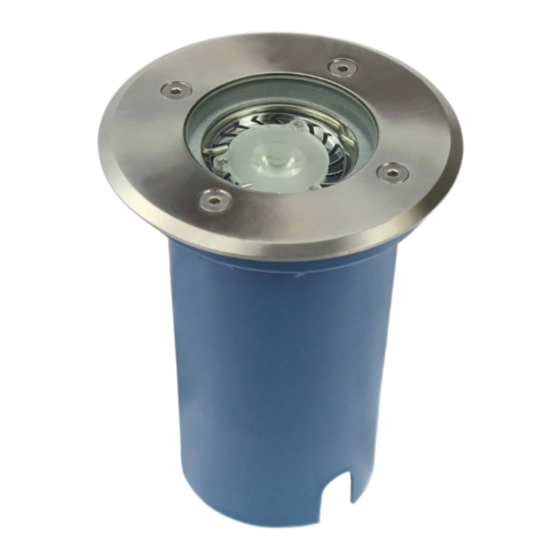

LED Bodeneinbaustrahler Bochum 3er- Set
Art. Nr. 36887, 36888
Herzlichen Dank, dass Sie sich für den Kauf unserer Leuchten entschieden haben.
Unser Bodeneinbaustrahler ist aus robusten und hochwertigen Materialien hergestellt und soll Ihnen eine
ansprechende Beleuchtung ermöglichen. Der Bodeneinbaustrahler
Bodeneinbautopf aus Kunststoff und Edelstahlabdeckung. Der Bodeneinbaustrahler ist bis maximal 5 kN
belastbar. Der Einbau kann im Innen- und Außenbereich erfolgen, z.B. zu Dekoration im Garten oder auf
Grünflächen. Höchste Bemessungstemperatur auf der Oberfläche 65°C
Bitte lesen Sie diese Installations- und Bedienungsanweisung sorgfältig durch und bewahren Sie diese
gut auf.
Bei Sach- und Personenschäden durch Nichtbeachten der Anleitung, durch unsachgemäße Handhabung oder für
vorgenommene Änderungen am Produkt übernehmen wir keine Haftung.
Verpackungsinhalt:

3 Bodeneinbaustrahler mit Kunststoff-Bodengehäuse 5kN

3 LED Leuchtmittel 1 x 3W

1 Transformator mit Anschlussleitungen

Installation- und Bedienungsanweisung
Technische Daten:
Artikel Ausführung
36887 rund
36888 eckig
Sicherheits- und Warnhinweise:

Nehmen Sie die Bodeneinbaustrahler vorsichtig aus der Verpackung.

Stellen Sie sicher, dass die Anschlusswerte Ihrer Hausinstallation mit den Daten am Typenschild des
Transformators übereinstimmen.

Bevor Sie den Strahler in Betrieb nehmen, versichern Sie sich, dass dieser auf dem Transportweg nicht
beschädigt wurde. Bei Beschädigung am Gehäuse, Schutzglas oder elektrischen Teilen darf der Strahler
nicht betrieben werden. Reparaturen dürfen ausschließlich durch eine Elektro-Fachkraft ausgeführt
werden.

Jede defekte oder beschädigte Schutzscheibe (oder andere Teile der Schutzabdeckung) muss
umgehend ersetzt werden.

Achten Sie bei der Positionierung auf eventuelle Gefahren durch trockene oder überhängende Äste oder
Gräser und sonstigen Teilen.

Verpackungsmaterial von Kindern und Haustieren fernhalten. Erstickungsgefahr!

Setzen Sie die Strahler niemals einem direkten Wasserstrahl (z.B. Hochdruckreiniger) aus und tauchen
Sie die Strahler niemals in Wasser oder andere Flüssigkeiten!

Möglichst nicht direkt ungeschützt in die LED-Strahlung blicken – vor allem nicht über längere
Zeiträume. LED-Strahlung sollte nicht in die Augen von anderen Personen gerichtet werden.

Das gesamte Produkt darf nicht verändert oder umgebaut werden. Veränderungen am Strahler führen
zum Erlöschen der Garantie (Gewährleistung).
Pflege und Wartung:

Vor der Reinigung müssen Sie sicherstellen, dass die Stromzufuhr unterbrochen ist.

Zur Reinigung verwenden Sie ein trockenes oder leicht angefeuchtetes Tuch.

Verwenden Sie niemals Chemikalien, brennbare Reiniger oder Scheuermittel. Diese können die
Oberflächenbeschichtung und/oder die Isolierungen bzw. die Dichtungen der Leuchte beschädigen.
Entsorgung:

Elektronik-Altgeräte müssen den öffentlichen Sammelstellen zugeführt werden und dürfen nicht als
Hausmüll entsorgt werden.
Installationsanweisung Art. Nr. 36887,36888
Beschreibung
Bodeneinbaustrahlerset 3-teilig
1 Transformator mit Anschlussleitungen
Primär: 230-240V~, 50 Hz; Sekundär: 12 V ~, 1,67A, 20VA
3 LED-Leuchtmittel 1 x 3W (je Strahler)
auswechselbar, GU5,3, MR16, ww
Bodeneinbaustrahlerset 3-teilig
1 Transformator mit Anschlussleitungen
Primär: 230-240V~, 50 Hz; Sekundär: 12 V ~, 1,67A, 20VA
3 LED-Leuchtmittel 1 x 3W (je Strahler)
auswechselbar, GU5,3, MR16, ww
Seite 1 von 2
besteht aus einem Aluminiumgehäuse,
Schutz-
art
IP 67
IP 64
IP 67
IP 64
®
Heitronic
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein
Schutz-
klasse
III
II
III
III
II
III
Stand 06.2014
