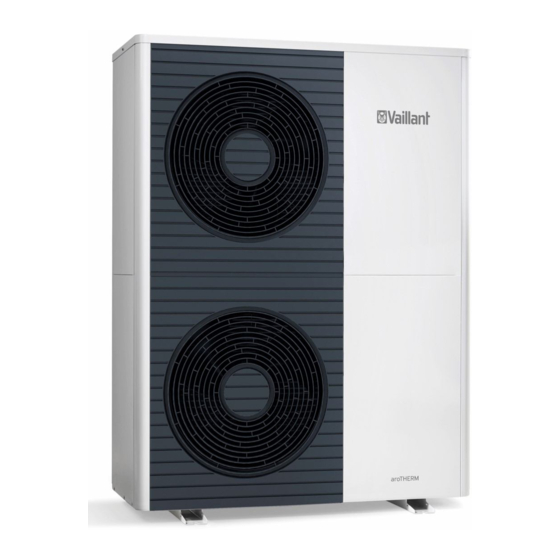

aroTHERM
VWL 35/5 AS 230V S2 ... VWL 125/5 AS S2
da Betjeningsvejledning
da Installations- og vedligeholdelsesvejledning
en Operating instructions
en Installation and maintenance instructions
fi Käyttöohjeet
fi Asennus- ja huolto-ohjeet
no Bruksanvisning
no Installasjons- og vedlikeholdsanvisning
sv Bruksanvisning
sv Anvisningar för installation och underhåll
en Country specifics
