CW-7500
INDUSTRIAL CHILLER
USER MANUAL

Advertisement

Chapters

Table of Contents
loading

Related Manuals for S&A CW-7500

Summary of Contents for S&A CW-7500

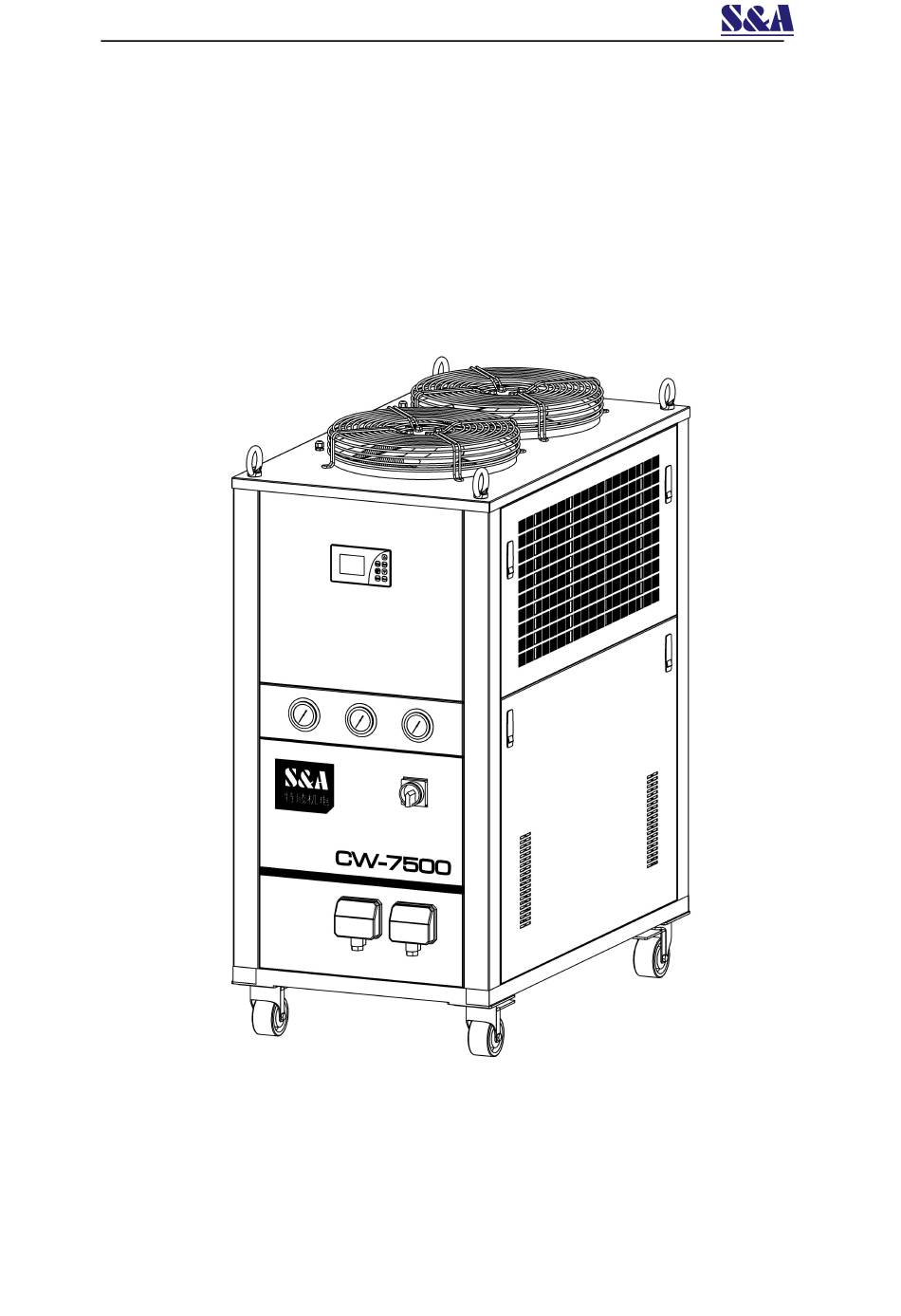

  • Page 1 CW-7500 INDUSTRIAL CHILLER USER MANUAL...

  • Page 2: Table Of Contents

    CW-7500 Series Contents <1> Cautions ----------------------------------------------------------------------------- 3 <2> Contour and parts introduction --------------------------------------------- 4 <3> Installation ------------------------------------------------------------------------- 5 <4> Unit introduction and parameters adjustment ------------------------- 6 <5> Alarm and communication output ----------------------------------------- 12 <6> MODBUS RS-485 communication function ----------------------------- 13 <7>...

  • Page 3: 1> Cautions

    CW-7500 Series Thank using machine from GUANGZHOU TEYU ELECTROMECHANICAL CO., LTD. Please read the installation instructions carefully before installing and operating and keep it properly. This installation instructions is not a quality assurance. GUANGZHOU TEYU ELECTROMECHANICAL CO., LTD reserves the right to the interpretation of correction of typographical errors, improper mentioned information and product improvement.

  • Page 4: 2> Contour And Parts Introduction

    CW-7500 Series <2> Contour and parts introduction TEMPERATURE CONTROLLER LOW PRESSURE WATER PRESSURE HIGH PRESSURE POWER SWITCH ALARM AND COMMUNICATION OUTPUT POWER AIR OUTLET AIR INLET WATER SUPPLY INLET WATER OUTLET WATER INLET WATER LEVEL GAUGE WASTE WATER DRAIN OVERFALL GAP...

  • Page 5: 3> Installation

    6. Adjust parameters of temperature controller. CW-7500 series use an new intelligent controller. It works in defaulted constant temperature control mode for the low temperature end with water temperature set at 25℃ which can be adjusted as needed.

  • Page 6: 4> Unit Introduction And Parameters Adjustment

    CW-7500 Series <4> Unit introduction and parameters adjustment The unit use wire LCD temperature controller to realize more precise temperature control and stronger capacity of resisting disturbance. It supports MODBUS-485 communication with transmission distance up to 1.2km; (2) It has water line anti-icing function. Under standby condition, it functions when the room temperature is below 5℃;...
  • Page 7 CW-7500 Series press Set-button to enter into User menu to set the parameters. If the password is incorrect, it will quit the setting interface and turn to normal operation interface. The default password 168 must be kept well. The user menu can not be accessed if the password is forgotten and no backup password is available.
  • Page 8 CW-7500 Series 2. Detailed parameter setting is as below table Orde Factory Register Code Set item Range Remark setting address F6～F5/ Intelligent mode / Set temp. 0x0401 -20～40 Constant temp mode Temp. difference values -15～5 0x0402 Cooling hysteresis 0.1～3.0 0.1 resolution ratio...
  • Page 9 CW-7500 Series NOTE: (1) In parameter setting status, the system runs under original parameters; (2) Under Constant Temperature control mode (“ F4” set at 0), water temperature is controlled by “F1”; (3) Under Intelligent Control mode (“ F4” set at 1), water temperature is self-adjusting according to ambient temperature.
  • Page 10 CW-7500 Series input function External input activation delay External input standby activation delay Key lock of Chiller On/Off Self-starting after being electrified Case 1: cooling water temperature is controlled by intelligent mode. Requiring water temperature to be between 25℃ to 31℃. When the set water temperature is 3 ℃...
  • Page 11 CW-7500 Series 5. Failure code table Failure Alarm Elimination Description Alarm action code phenomenon method Automatic clearing Communication E00 shown with after mainboard None failure alarm alarm sound and operation panel are connected well E01 shown with The compressor, condenser fans and...

  • Page 12: 5> Alarm And Communication Output

    CW-7500 Series <5> Alarm and communication output For ensuring the equipment will not be damaged when abnormal condition occurs in the chiller, it has alarm protection function. 1. Alarm and MODBUS RS-485 communication output wiring diagram. 2. Working condition table of alarm signal...

  • Page 13: 6> Modbus Rs-485 Communication Function

    CW-7500 Series <6> MODBUS RS-485 communication function This system adapts salve mode of MODBUS-RTU communication,9600 baud rate, no parity checking,8 data bit,1 stop bit and support MODBUS-RTU 03 (Read Holding Registers) and 06 (Read Holding Registers) commands. Communication formats are as below: 1.
  • Page 14 CW-7500 Series Slave response Function code 1 bytes 0x86 Register address 2 bytes From 0x0400 to 0x044a Register value 2 bytes From 0x000 to 0xffff Error Error code 1 bytes 0x86 Exception code 1 bytes 01 or 02 or 03 or 04 For example: if the host’s sending address is 1, requests command of writing data...
  • Page 15 CW-7500 Series 4. Read only parameter（state） Read-only Register Description Bit definition address Bit7(MSb) Retain Retain Bit6 Retain Bit5 Retain Bit4 MSByte Retain Bit3 Bit2 Alarm output relay 0：Off 1：On Bit1 Conductivity lower limit relay 0：Off 1：On Bit0(LSb) High temp. heating rod 0：Off...
  • Page 16 CW-7500 Series Retain Bit7(MSb) Retain Bit6 Retain Bit5 Retain Bit4 MSByte Retain Bit3 Retain Bit2 Retain Bit1 Retain Bit0(LSb) Write administrator Bit7(MSb) 0：Correct 1：Error Alarm status parameter error 0x0802 （high 16-bit） Bit6 Write user parameter error 0：Correct 1：Error Ultra-high exhaust temp.

  • Page 17: 7> Specifications

    CW-7500 Series <7> Specifications CW-7500 Model CW-7500EN CW-7500FN CW-7500VN CW-7500HN Voltage AC 3P 380V AC 3P 380V AC 3P 415V AC 3P 220V Frequency 50Hz 60Hz 50Hz 60Hz Current 8~13A 8~15A 8~13A 4.1~23.6A 4.95KW 4.54KW 4.95KW 4.70KW Compressor power 6.73HP 6.05HP...

  • Page 18: 8>Simple Troubleshooting

    CW-7500 Series <8>Simple troubleshooting Failure Failure Cause Approach Check and ensure the power interface and Power cord is not plugged in place the power plug is plugged in place and in good contact Open the electric box cover, check the...
  • Page 19 CW-7500 Series CW-7500 工业循环冷水机 使用安装说明书...
  • Page 20 CW-7500 Series 目 录 一、使用注意事项 ----------------------------------------------------------------- 21 二、外形及部件名称 -------------------------------------------------------------- 22 三、安装说明 ----------------------------------------------------------------------- 23 四、机组介绍与参数调整 -------------------------------------------------------- 24 五、报警与通讯输出 -------------------------------------------------------------- 29 六、MODBUS RS-485 通讯功能 ---------------------------------------------- 30 七、技术参数 ----------------------------------------------------------------------- 33 八、简单故障处理 ----------------------------------------------------------------- 34...

  • Page 21: 一、使用注意事项

    CW-7500 Series 感谢您购买广州特域机电有限公司的产品，请在使用前仔细阅读使用安装 说明书，并妥善保管。 本使用安装说明书并非质量保证书，对印刷错误的更正, 所述信息谬误的 勘误，以及产品的改进，均由广州特域机电有限公司随时做出解释，恕不预先 通知，修正内容将编入再版使用安装说明书中。 一、使用注意事项 1、请确保电源线接触良好并且地线可靠接地！ 冷水机的安装应由专业人员完成，以避免您的误操作而损坏机器或发生意 外。 2、请确保冷水机的工作电压稳定、正常！ 由于制冷压缩机对电源电压比较敏感，我公司标准产品的正常工作电压为 额定电压±10％。如果确实需要更宽的工作电压范围，可以另行定制。 3、电源频率不匹配会导致机器损坏！ 请根据实际情况，使用 50Hz 或 60Hz 的机型。 4、为保护循环水泵，严禁无水运行！ 新机装箱前都排空了储水水箱，请确保水箱注入足够水后再开机，否则水 泵极易损坏。当水箱水位在水位计绿色（NORMAL）范围以下时，冷却机 制冷量会轻微下降，请保证水箱水位在水位计的绿色（NORMAL）范围内。 严禁使用循环泵排水！ 5、请确保冷水机入风、出风通道顺畅！ 冷水机上面的出风口距离障碍物要留有 100cm 以上的距离，侧面的入风 口离障碍物要求距离在 50cm 以上。 6、请注意冷凝水的影响！ 当水温低于环境温度，并且环境湿度较大时，循环水管与被冷却器件表面 会产生冷凝水。当出现以上情况时，建议调高水温或对水管与被冷却器件进 行保温。 7、开机时要先开冷水机，再开激光机；关机时要先关闭激光机， 再关闭冷水机！ 8、本产品为工业设备，请勿让非专业人士操作！...

  • Page 22: 二、外形及部件名称

    CW-7500 Series 二、 部件介绍 温度控制器 冷媒低压表 水压表 冷媒高压表 电源开关 报警信号输出端口 电源 出风口 入风口 注水口 冷却水出口 冷却水入口 水位计 排污口 溢水口 排水口...

  • Page 23: 三、安装说明

    CW-7500 Series 三、安装说明 冷水机安装使用非常简单，新机首次使用可按以下步骤进行： 1、打开包装，检查机器是否完好，附件是否齐备。 2、拧开注水口和机器顶部的排气口，加入冷却水。 加水时应同时观察水位计的水位慢慢加水，注意不要让水溢出！ 3、根据设备情况接好出水管、入水管。 4、接上电源线，打开电源开关。 （严禁无水开机！ ） （1）打开电源开关后，水泵会立即启动。如果温度控制器上显示窗显示“E05” 故障，请调整三相电源的接线顺序。 （2）新机第一次开机时管路中会有较多的气泡导致机器偶尔流量报警，水泵 连续运行数分钟后就会恢复正常。 （3）第一次开机后，必须马上检查水管管路有无漏水。 （4）按温控器开关键启动制冷系统后（运行指示灯亮） ，如果水温低于设定温 度，机器的风扇等器件不工作是正常现象。温控器会根据设定的控制参 数自动控制压缩机、电磁阀、风扇等器件的工作状态。 （5）由于压缩机等器件有一个较长的启动过程，根据不同的工况从几十秒到 数分钟不等，所以不要频繁启停冷水机。 5、检查水箱水位。 新机开机后排空了水管中的空气，水箱水位会略有下降，为了保持水位 在绿色区域，可以再次适量加水。观察并记下当前的水位情况，等冷水机 运行一段时间后再次观察水位计，如果水位下降明显，就要再次检查水管 管路的渗漏情况。 6、调整温控器参数。 CW-7500 系列冷水机使用的新型智能控制器的出厂设置为恒温控制模 式，水温设定为 25 度，用户可以根据需要调整。 一般情况下，不需要调整控制参数，如确实必要的，可参考第 24 页《机 组介绍与参数调整》 。...

  • Page 24: 四、机组介绍与参数调整

    CW-7500 Series 四、机组介绍与参数调整 (1) 机组采用线控式液晶显示温度控制器，能实现更精准的温度控制，具 有更好的抗干扰能力。 支持 MODBUS-485 通讯， 最远传输距离可达 1200 米。 (2) 具有防水路结冰功能。 待机状态下， 当气温低于 5 度时， 此功能启动。 (3) 具有水箱加热功能。 (4) 具有实时水路流量监控功能。 (5) 具有实时电导率监控功能。 1、温控器面板操作及参数设置 （1）使用液晶屏显示，七个按键用于系统操作，分别为语言切换键（Lang） 、 ） 、 设置键 （Set） 、 快速设置键 （Quick Set） 、 上键 （ ▲...
  • Page 25 CW-7500 Series 为 168，厂家密码请妥善保管，如忘记密码，则不能进入，无备用密码。 在用户设置菜单下，在显示参数项界面，使用上、下键，可以进行参数项 的切换，如需对参数进行修改，按“set”键进入参数值，按上、下键进行参数值 调整， 再按“set”键保存参数值并返回参数界面， 按“quit”键， 退出用户设置界面， 无按键操作 15 秒后，系统自动退出设置界面，同时保存修改好的参数。 （4）查看历史故障记录：在正常运行状态下，按住“set”键+上键 5 秒以上，进 入密码输入界面，输入密码“123”，按“set” 键确定，如密码正确进入故障查看 状态，如密码错误，则退出。系统进入故障记录查看，系统显示第 1 个故障记 录及代码，按上、上键可翻看故障记录，按“quit”键可以退出故障查看状态。 （5）恢复出厂参数设置：在正常运行状态下，长按“set”键+电源键 10 秒以上， 弹出密码输入界面，输入密码“615”，密码错误，退出密码输入界面，转入正常 运行状态；密码正确进入管理员设置参数恢复功能，恢复成功后，界面显示“参 数恢复成功”，2 秒后转入运行状态。 （6）机组运行状态查询：同时按“quick set”键+上键并松手，界面显示压缩机、 水泵等运行状态和室温排气温度等参数， 按上下键翻页。 显示 5 秒后自动退出。 （7）时钟调整：在正常运行状态下，长按“quick set”键 5 秒以上，进入时钟调...
  • Page 26 CW-7500 Series 2、具体参数设置如下表 次序 代码 设定项目 范围 出厂设定 备注 寄存器地址 F6～F5/-20～40 0x0401 设定温度 智能模式/恒温模式 -15～5 0x0402 温差数值 0.1～3.0 分辨率 0.1 度 0x0403 制冷回差 0～1 0 恒温、1 智能 0x0404 控制方式 0x0405 最高设定温度 （F6+1）～40 恒温模式无效 1～（F5-1） 最小 1、恒温模式无效 0x0406 最低设定温度 40～50 0x0407 室温超高报警...
  • Page 27 CW-7500 Series 3、高级控制参数调整案例 T-507 温控器 案例一 案例二 案例三 次序 代码 设定项目 设定值 设定值 设定值 出厂设定 设定温度 温差数值 制冷回差 控制方式 最高设定温度 最低设定温度 室温超高报警 水温超高报警 水温超低报警 温度报警延时 传感器故障报警延时 开机水流量延时检测 流量报警延时 制热回差 水泵关闭延时 开机延时 压缩机启动保护 相序保护开启设定 外部输入功能开启设 off 关闭 off 关闭 off 关闭...
  • Page 28 CW-7500 Series （2）案例二：恒温模式控制冷却水温度。要求冷却水温度恒定在 28 度、水温 波动不大于正负 2 度。水温超过正常水温 5 度即超高温报警，低于正常水温 10 度时即超低温报警。 并且可以方便的通过用户设定在 5 至 30 度之间调整水 温设定。 （3）案例三：恒温模式控制冷却水温度。要求冷却水温度恒定在 25 度、水 温波动不大于正负 1 度。水温超过 30 度即超高温报警，低于 10 度时，超低 温报警。 （即不管气温多少度，冷却水温恒定在 24.0 度至 26.0 度之间。 ） 4、故障报警处理方式 报警时， 液晶显示屏的右上角会显示报警故障代码。 在温控器报警状态下， 按任意键均可停止蜂鸣器声响，但报警显示要等到报警条件消除后才停止。...

  • Page 29: 五、报警与通讯输出

    CW-7500 Series 五、报警与通讯输出 为了保证在冷水机出现异常情况时不影响设备的安全， 冷水机设有报警保 护功能。 1、报警及 MODBUS RS-485 通讯输出接线示意图 2、报警信号工作状态表 温度控制器 输出端口 输出端口 机组状态 说明 H1、H2 H1、H3 内置报警器 正常工作 不响 断路 导通 E00、E01、E05、E06、 响 导通 断路 E07、E08、E09、E11 E02、E10、E13、E14 响 断路 导通 E03、E04 响 导通 断路 可选 输出端口延时 响 导通...

  • Page 30: 六、Modbus Rs-485 通讯功能

    CW-7500 Series 六、MODBUS RS-485 通讯功能 本系统采用 MODBUS-RTU 通讯从机模式，波特率 9600，无奇偶校验， 8 位数据位，1 位停止位，支持 MODBUS-RTU 命令 03（读保持寄存器） ， 06（写单个寄存器）通讯格式如下 1、03 命令格式 主机发送命令 1 个字节 0x03 功能码 2 个字节 0x0400 至 0x044a,0x0100 至 0x0108,0x0800 至 0x0803 起始地址 2 个字节 1 到 10 寄存器数量...
  • Page 31 CW-7500 Series 从机响应：01 06 00 02 00 03 XX YY。其中，01 为从机地址，06 为功能码， 00 02 为寄存器地址，00 03 为要写入的数据，XX YY 为 CRC 校验码。 如果数据错误或通讯异常，发送 01 86 02 XX YY。 3、只读参数（传感器、电流） 只读 数据 有/无 寄存器地址 描述 范围 默认 单位 分辨率 符号 0x0100 -25 ~ 100 0.1/bit...
  • Page 32 CW-7500 Series Bit0(LSb) 保留 Bit7(MSb) 保留 Bit6 保留 Bit5 0：无输入 1：有输入 外部输入 Bit4 0：无输入 1：有输入 冷媒低压 LSByte Bit3 0：无输入 1：有输入 冷媒高压 Bit2 备用 2 0：无输入 1：有输入 备用 1 0：无输入 1：有输入 Bit1 Bit0(LSb) 0：无输入 1：有输入 水位 Bit7(MSb) 保留 Bit6 保留 Bit5 保留...

  • Page 33: 七、技术参数

    CW-7500 Series 七、技术参数 CW- 7500 CW-7500EN CW-7500FN CW-7500VN CW-7500HN 型号 AC 3P 380V AC 3P 380V AC 3P 415V AC 3P 220V 工作电压 50Hz 60Hz 50Hz 60Hz 工作频率 2.5~13.2A 2.5~13.2A 2.5~13.2A 4.1~23.6A 工作电流 4.95KW 4.65KW 4.95KW 4.70KW 压缩机功率 6.73HP 6.33HP 6.73HP...

  • Page 34: 八、简单故障处理

    CW-7500 Series 八、简单故障处理 故障现象 故障原因 处理方法 检查电源接口，电源线插头是否接 电源线接触不好 插到位，接触良好 打开机器内部的电箱盖，检查保险 开机不通电 管，必要时换上备用保险管，并检 保险管熔断 查电源电压是否稳定，检查电源接 口，电源线是否接触良好 流量报警（温控器面板显示 E01） 、 检查水位计显示窗，加水到水位显 用水管直接连接出水口、入水口没 储水箱水位过低 示的绿色区域；并检查水循环管路 有水流 有无漏水 连接设备使用时流量报警（温控器 水循环管路有堵塞或水管折弯 面板显示 E01） 、但用水管直接连接 检查水循环管路 变形 出水口、入水口时有水流，不报警 防尘网堵塞，散热不良 定期拆下防尘网清洗 出风口或入风口通风不良 保证出风口、入风口通风顺畅 电压严重偏低或者不稳定 改善供电线路或使用稳压器 水温超高报警 （温控器面板显示 E04）...
