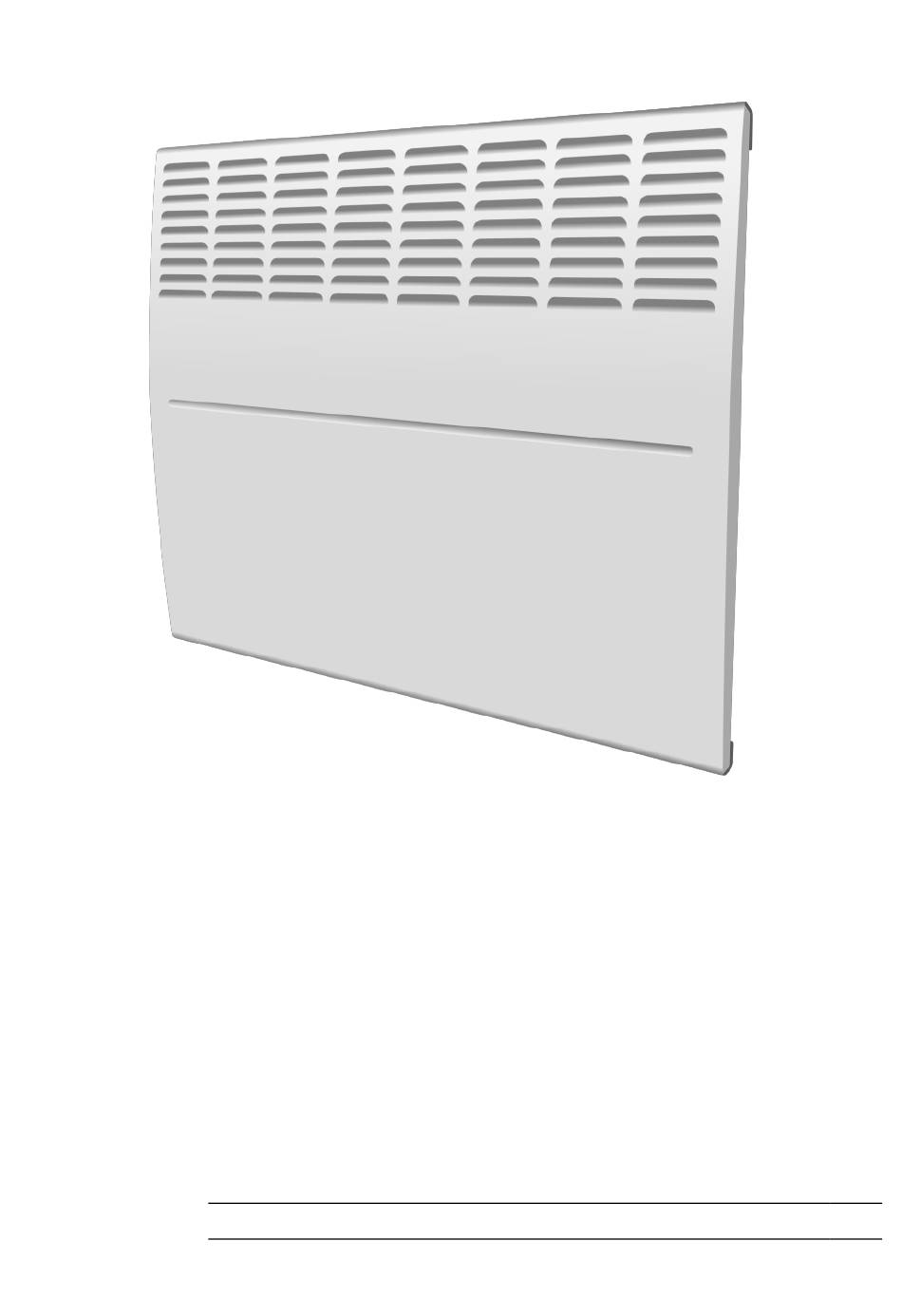

- Page 1 F120 DESIGN CMG-BD0 Operating manual CMG-BD0/M Инструкция по использованию CMG-BD0/PR CMG-BD0/PW Інструкція з використання...
-
Page 2: Installation
New F120 model purchased by you comes with 40 years of experience and innovations. We hope that our product fully meets your needs. Thanks for your trust in Atlantic brand! For more detailed information about all our solutions, please visit our website: www.atlantic-comfort.com... -
Page 3: Temperature Regulation
Prog mode The appliance follows the preset programs for each day of the week. You can change these programs and change time for the Comfort, Eco or heating off phases. Note: in Prog mode, the appliance automatically will ask to set the time and day of the week, if it’s not set yet. -
Page 4: Appliance Settings
APPLIANCE SETTINGS Press the button until the indicator below the pictogram lights up. The settings menu contains: SETTING THE TIME AND DAY OF THE WEEK Using buttons , select parameter Set the day of Set the hour Set the minute the week 1. - Page 5 SELECT PROGRAM FOR EACH DAY OF THE WEEK 7 programs are preset. By default, programs are already assigned for each day Comfort Monday Comfort Tuesday Comfort Wednesday Comfort Thursday Comfort Friday Comfort Saturday Comfort Sunday It is possible to change the program for the day you want. Using buttons , select parameter Select program from P1 to P7...
- Page 6 APPLIANCE SETTINGS MENU Exit the settings Exit the settings...
-
Page 7: Expert Menu
EXPERT MENU To access the advanced functions of the device, press and hold 2 buttons around 3 seconds. Exit expert menu Calibration It is possible to adjust the temperature measured by the appliance according to the room temperature. The calibration value is from -3°C to +3°C comparing to the temperature shown on the screen. -
Page 8: Model Specifications
MODEL SPECIFICATIONS Model identifier(s): Convectors CMG-BD0, CMG-BD0/M, CMG-BD0/PR, CMG/BD0/PW Item Symbol Value Unit Heat output Nominal heat output P nom 0,5 – 2,5 Minimum heat output (indicative) P min Maximum continuous heat output P max, c Auxiliary electricity consumption At nominal heat output el max 0,000 At minimum heat output... -
Page 9: Блок Управления
специализации в области систем отопления, теплового комфорта и экономии энергии. В приобретенной вами новой модели F120 воплотились 40 лет опыта и новаций. Надеемся, что наше изделие полностью удовлетворит ваши потребности. Благодарим за доверие к марке Atlantic! Для получения подробной информации обо всех наших решениях посетите сайт: www.atlantic-comfort.com Установка... -
Page 10: Регулировка Температуры
Режим Прог Прибор следует предустановленным программам для каждого дня недели. Вы можете изменить эти программы и установить желаемое время обогрева для фаз Комфорт, Эко или отключение обогрева. Примечание: в режиме Прог, прибор автоматически попросит настроить время, если оно до сих пор не настроено. РЕГУЛИРОВКА... -
Page 11: Настройки Прибора
На экране отобразится . Элементы управления заблокированы. Выполните ту же операцию для разблокировки. На экране отобразится НАСТРОЙКИ ПРИБОРА Нажимайте кнопку до тех пор, пока не загорится индикатор под пиктограммой . В настройках доступно: НАСТРОЙКА ВРЕМЕНИ И ДНЯ НЕДЕЛИ Используя кнопки и... - Page 12 ВЫБОР ПРОГРАММЫ НА КАЖДЫЙ ДЕНЬ НЕДЕЛИ На приборе предварительно установлено 7 программ. По умолчанию, программы уже назначены на каждый день недели: Комфорт 6ч 18ч Понедельник Эко 0ч 9ч 21ч Комфорт 6ч Вторник Эко 0ч 9ч Комфорт 18ч Среда Эко 0ч 21ч...
- Page 13 МЕНЮ НАСТРОЕК ПРИБОРА Выход из настроек Выход из настроек...
- Page 14 МЕНЮ ЭКСПЕРТ Чтобы получить доступ к расширенным функциям устройства, нажмите эти две кнопки одновременно и удерживайте более 3 секунд. Выход из меню Эксперт Калибровка Вы можете откалибровать измеряемую прибором температуру в соответствии с температурой в помещении. Значение калибровки составляет от -3°C до +3°C от температуры, отображаемой...
- Page 17 рекламацией к дистрибьютору или установщику вместе с документом, подтверждающим покупку. - С актуальным списком сервисных центров и развернутой информацией по эксплуатации можно ознакомиться на сайте: www.atlantic-niemen.ru или телефону 8-800-100-21-77. - Для получения гарантийного обслуживания, свяжитесь по телефону 8-800-100-21- 77. Изготовитель: ООО «УКРАТЛАНТИК». Место нахождения и фактический адрес: Украина, 67663, Одесская...
- Page 18 F120 З ЕЛЕКТРОННИМ ТЕРМОСТАТОМ Вступ Марка Atlantic, що існує з 1968 року, відома завдяки своїй спеціалізації у галузі систем опалення, теплового комфорту та економії енергії. У придбаній вами новій моделі F120 втілилися 40 років досвіду та новацій. Сподіваємося, що наш виріб...
- Page 19 Режим Прог Прилад працює відповідно встановленим програмам для кожного дня тижня. Ви можете змінити ці програми і встановити бажаний час обігріву для фаз Комфорт, Еко або відключення обігріву. Примітка: в режимі Прог, прилад автоматично запросить налаштувати час, якщо він досі не налаштований. РЕГУЛЮВАННЯ...
- Page 20 НАЛАШТУВАННЯ ПРИЛАДУ Натискайте кнопку до тих пір, поки не загориться індикатор під НАЛАШТУВАННЯ ЧАСУ І ДНЯ ТИЖНЯ Використовуючи кнопки та , виберіть параметр Встановіть Встановіть час Встановіть день тижня хвилини 1. Понеділок; 2. Вівторок; … Примітка: після вимкнення приладу, може знадобитися повторне налаштування часу...
- Page 21 ПРОГРАМИ НА КОЖЕН ДЕНЬ ТИЖНЯ На приладі попередньо встановлено 7 програм. За замовчуванням, програми вже призначені на кожен день тижня: Комфорт 6ч 18ч Понеділок Еко 0ч 9ч 21ч Комфорт 6ч Вівторок Еко 0ч 9ч Комфорт 18ч Середа Еко 0ч 21ч Комфорт...
- Page 22 МЕНЮ НАЛАШТУВАНЬ ПРИЛАДУ Вихід з налаштувань Вихід з налаштувань...
- Page 23 МЕНЮ ЕКСПЕРТ Щоб отримати доступ до розширених функцій пристрою, натисніть ці дві кнопки одночасно і утримуйте більше 3 секунд. Вихід з меню Експерт Калібрування Ви можете відкалібрувати вимірювану приладом температуру відповідно до температури в приміщенні. Значення калібрування становить від -3°C до +3°C від температури, яка...
-
Page 24: Технічні Характеристики Приладу
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ПРИЛАДУ Усі моделі конвекторів мають ступінь захисту від пилу та бризок води IP 24. Клас захисту II від ураження електричним струмом. Таблиця технічних параметрів конвектора Потужність (Вт) 1000 1500 2000 2500 Номінальна напруга 230V~ Сила струму (А) 2,17 4,35 6,52 8,70... -
Page 27: Гарантійні Зобов'язання
ГАРАНТІЙНІ ЗОБОВ’ЯЗАННЯ Виробник гарантує відповідність товару вимогам позначеним нормативними документами ТУ У 29.7-35008375-002, ДСТУ EN 60335-2-30, ДСТУ EN 55014-1; ДСТУ EN 55014- 2; ДСТУ EN 61000-3-2; ДСТУ EN 61000-3-3 за умови дотримання споживачем правил експлуатації, викладених в експлуатаційних документах. Гарантійний термін зберігання товару – 1 рік. Гарантійний термін зберігання відраховується...
