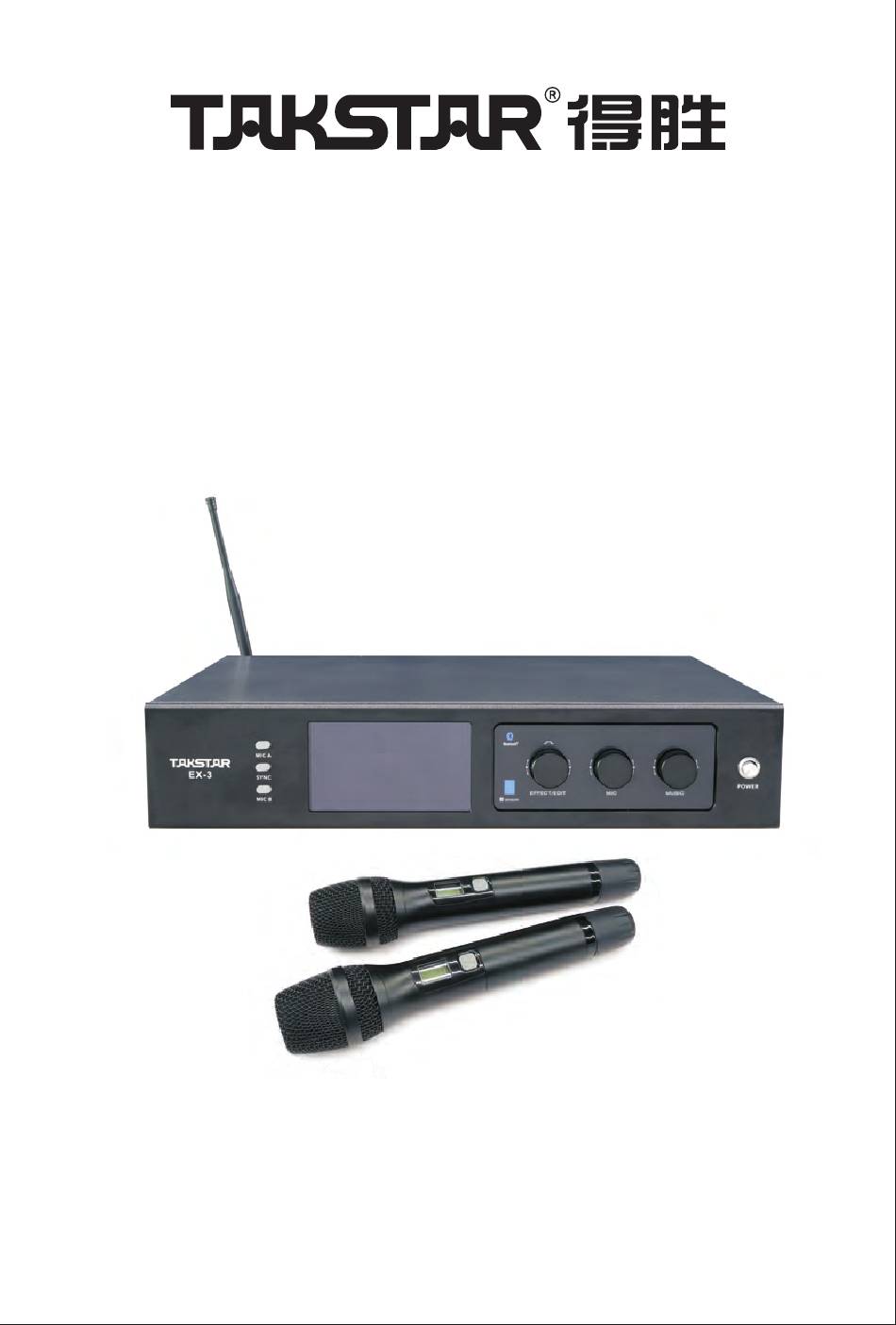

- Page 1 EX-3 多功能数字功放 麦克风、DSP、后级三合一 Multifunctional Digital Power Amplifier A Combination of MIC, DSP and Post-Amp 使用说明 User Manual...
-
Page 2: Table Of Contents
EX-3 多功能数字功放 目 录 …………………………………………………………………………………………………01 Content……………………………………………………………………………………………01 前 言 …………………………………………………………………………………………………02 Preface……………………………………………………………………………………………18 产 品 特 性 ……………………………………………………………………………………………02 Features……………………………………………………………………………………………18 快 速 对 频 入 门 ………………………………………………………………………………………03 Quick Introduction to Frequency Matching…………………………………………………19 前 面 板…………………………………………………………………………………………………04 Front Panel………………………………………………………………………………………20 后 面 板…………………………………………………………………………………………………05 Rear Panel…………………………………………………………………………………………21 LCD显 示 屏 ……………………………………………………………………………………………06 LCD Display…………………………………………………………………………………………22... -
Page 3: 前言
EX-3 多功能数字功放 ■ 前言 尊敬的用户： 感谢您选购得胜EX-3多功能数字功放，为了您能够更好的了解使用本产品，建议您在使用 前仔细阅读本说明书。 若存在有疑问或者您有宝贵的建议，可通过拨打得胜官方服务热 线400 6828 333或微信扫描二维码关注得胜官方公众号与我们联系。 ■ 产品特性 • 48KHz采样率，32-bit DSP处理器，24-bit AD/DA转换。 • 话筒通道带有主音量控制、相位、低切、9段参量均衡、噪声门、六级反馈控制器，以及4路话 筒独立音量控制。 • 话筒效果带有主音量控制，回声有５段均衡，延时、重复参数可调；混响有延时、时间、 空 间、高低切参数可调、以及相位独立可调。 • 音乐通道带有主音量控制，音乐输入可以在VOD、OPT、COAX、BT之间切换，VOD/SPDIF输 入时音量单独可调，带有5段参量均衡、噪声门等功能。 • 中置输出通道音量单独可调，带5段参量均衡、低切、压缩器、延时、相位和静音功能。 • 低音输出通道独立音量可调，带5段参量均衡，高低切、压缩器、延时、相位和静音功能。 • 前面板带有红外接收功能，DSP内置16种用户预设。 • 带有USB控制接口，安全可靠和容易操作。 • 高档5寸TFT彩色触控屏可以直接在上面控制音乐、话筒、效果的音量，以及调用预设、输入 选择、蓝牙播放界面、话筒对频、电平显示等功能。 • 50兆带宽200个操作通道，PLL数字锁相环多信道频率合成。... -
Page 4: 快速对频入门
EX-3 多功能数字功放 ■ 快速对频入门 为了使你的无线系统正常运行，无线手持麦克风和 主右 主左 功放主机必须设置相同的工作频率。 设置主机： • 一般的设置经验是主机和话筒保持在共同可见的视线 范围之内，主机天线垂直放置。 • 将电源线与主机进行连接，打开面板电源开关。 • 使用标准的音箱接线柱将主机的输出与无源音 箱进行连接。 • 在主界面，按下MIC A/MIC B按键进入麦克风接收 器设置屏幕，通过旋转编码器来改变频率，短按 有源中置 有源超低音 SYNC按键进行对频设置。 设置无线手持麦克风： • 插入两节AA电池到无线麦克风，按下电源按钮打开无线麦克风电源。 • 主机前面板发射窗口与无线话筒下面的红外接收窗口相对，距离保持在15 - 30厘米。 • 在与主机对频时，屏幕框中进度条会闪烁，此时看到无线麦屏幕亮起，检查无线麦屏幕和主机 上频道一致，即为对频成功。 • 同时长按主机面板上面EDIT编码器，回到主页面，或者等待10秒钟自动退出。 电平设置： • 对着麦克风讲话或唱歌，或者你使用麦克风连接乐器，它是在正常的电平，慢慢的调节面板... -
Page 5: 前 面 板
EX-3 多功能数字功放 ■ 前面板 1、电源开关 开关用来打开或关闭主机，按下为开，弹起为关。 2、音乐音量 此旋钮用来调节输入音乐音量的大小，范围在00-99。 3、话筒音量 此旋钮用来调节话筒音量的大小，范围在00-99。 4、效果音量 此旋钮用来调节效果音量的大小，范围在00-99。同时也是编辑旋钮，设置一些参数时可以 通过此编码器来改变。 5、红外发射和摇控窗口 在IR SENSOR窗口中对频（类似于我们通过遥控器选择一个电视频道），用这里去设置一 个发送频道给手持麦。同时可以使用摇控器去操作功能。 6、蓝牙状态窗口 当连接上蓝牙后，此窗口中的LED灯会点亮，断开后是熄灭状态。 7、TFT触控屏 通过触控方式可以轻松控制话筒、效果、音乐的音量，以及调用预设、输入选择、蓝牙播 放、话筒对频等功能。 8、对频功能键 按下MIC A时可以进入话筒A的对频界面，按下MIC B时可以进入话筒B的对频界面，通过编 码器选择频率后，在按下SYNC可以对频... -
Page 6: 后 面 板
EX-3 多功能数字功放 ■ 后面板 1、BNC天线端子：允许充分旋转到最佳位置，在正常操作中，天线应该放置在一个垂直的位置。 2、USB端口：通过USB端口可以连接PC软件进行内部参数细调。 3、光纤同轴输入：可连接光纤和同轴数字信号的接口。 4、 REC输出接口：如果需要录音的时候可连接此端口。 5、MIC 输入接口：可连接扩展另外两路的有线和无线话筒，通过PC软件可以匹配输入音量。 6、CENTER 和SUBWOOF XLR平衡输出：这两个输出端口可以连接超低音和中置音箱系统。 7、VOD输入：VOD音源输入接口。 8、功率输出接口：用于连接主音箱扩声系统，红色端接正极，黑色端接负极。 9、散热窗: 用来散热，保证设备的正常运行。 10、交流电源输入插座: 通过电源线与符合要求及匹配的交流电源相连。 11、保险丝：可以保护整机不被强电烧坏。... -
Page 7: Lcd显 示 屏
EX-3 多功能数字功放 ■ LCD显示屏 一、主菜单显示： 1、效果音量。 2、话筒音量。 3、音乐音量。 4、蓝牙界面。 5、输入选择：VOD，OPT，COAX，BT四个选择。 6、用户预设选择：可以调取不同场景模式。 7、输入音量电平显示。 8、输出音量电平显示。 二、话筒接收显示界面 通道号码 通道频率 电量信息... -
Page 8: 无线话筒
EX-3 多功能数字功放 ■ 无线话筒 1、LCD显示：显示当前频率，通道和电池电量信息。 2、电源开关：短按打开电源，长按关闭电源。 3、高/低RF开关：高低发射功率。 4、电池架：插入两节标准的AA电池，一定注意电池 的极性不要接反。 注意：不要向后插入电池，这样做会损害麦克风和你 将得不到质量保证。 ■ 遥控器 1、静音按键：按一下为静音，再按一下取消静音。 2、音量控制键：调节音乐，效果，话筒音量大小。 3、音源选择键：音源输入选择按钮，可以选择 VOD、OPT，COAX、BT输入。 4、用户预设键：U01-U06为用户预设，你可以任 意调用当前预设。 注意：遥控器只有在主菜单界面下才起作用，针对 无线话筒显示界面无作用。... -
Page 9: Pc软 件
EX-3 多功能数字功放 ■ PC软件 提示：所需PC控制软件和产品说明书都保存在附件的光盘 一、USB数据线连接方式： 设备 USB线 USB线连接方式 二、USB数据连接步骤： 1、点击安装光盘上随机附送的PC控制软件，根 据默认提示按“下一步”进行操作，直到软 件安装成功后按“完成”退出。 2、将电脑和主机用USB数据线连接起来，打开 主机电源，此时电脑会自动找到新硬件并且 提示硬件已安装而且可以使用。 3、打开PC控制软件，PC软件会自动寻找USB并 且连机，连机后右上角连机按键会变成绿 色，并且显示“已连机”，说明软件与机器 已连机成功，此时可以通过控制软件对主机 进行操作。退出时同样先点击“已连机”按 键，再关闭软件界面窗口即可。... - Page 10 EX-3 多功能数字功放 三、PC软件界面说明： 1、菜单栏： 可以进行整机数据的上传下载，单个预设文件的保存和调用，连机，面板锁操作，工作状态 选择，推荐效果值选择以及中英文的界面切换等操作。 2、连机键： 一键式连机，绿色说明已连机,蓝色说明已断开连机。 3、参数调节区： 可以对所需要的通道功能进行详细的参数设置。 4、预设操作区： 可以进行单个预设的保存和调用，注意此时保存和调用的预设都是在机器里面。 5、静音按钮： 可以控制所有音乐和话筒的静音和不静音。...
-
Page 11: Pc软 件 操 作 说 明
EX-3 多功能数字功放 ■ PC软件操作说明 一、音量控制界面： 、显示当前音乐，话筒，效果的 曲线状态。 、输入音源选择： 、 、COAX、 T四路选择。 、可以调整音乐，话筒，效果的音量以及限制器参数。 、可以调整主输出，中置输出和低音输出的音量，延时，压缩器，相位功能，以及电平显示。 二、音乐处理界面 参量均衡曲线调节区域，通过拖动频点（小圆点）可以调整频率和增益参数，拖动小方 1、PEQ 块可以改变低切点的频率，点击“显示所有 EQ 参数”可以显示所有 PEQ 点的频率，增益，带 宽参数，点击” EQ 重置”可以将所有 PEQ 参数恢复到出厂默认值。 参量均衡参数显示区域，可以手动输入数据来改变相应频点的频率， Q 值，增益，滤波 2、PEQ 类型（低架，高架，低切，高切）可选，以及旁路功能键。 参量均衡参数调整推杆，可以改变当前被选中的 PEQ 参数（频率，频宽，增益）。 3、PEQ 4、可改变 VOD 和SPDIF输入的音量大小。 5、可以打开和关闭音乐输入噪声门功能。 6、可以对音乐的音量大小进行控制。... - Page 12 EX-3 多功能数字功放 三、话筒处理界面 1、PEQ参量均衡曲线调节区域，通过拖动频点（小圆点）可以调整频率和增益参数，拖动小 方块可以改变低切点的频率，点击“显示所有EQ参数”可以显示所有PEQ点的频率，增 益，带宽参数，点击“EQ重置”可以将所有PEQ参数恢复到出厂默认值。 2、PEQ参量均衡参数显示区域，可以手动输入数据来改变相应频点的频率，Q值，增益，滤波 类型（低架，高架，低切，高切)可选，以及旁路功能键。 3、PEQ参量均衡参数调整推杆，可以改变当前被选中的PEQ参数（频率，频宽，增益）。 4、可以调整话筒的低切频率，低切的滤波类型选择有BUTTERWORTH-6dB--24dB/BESSEL -6dB--24dB/LINK-12dB--24dB，以及旁路按键。 5、反馈抑制有六个级别的选择，选择“关”按钮，不启动反馈抑制功能。 6、可以调整4路话筒的独立输入音量。 7、可以打开和关闭话筒输入噪声门功能。 8、可以对话筒总音量的大小进行控制，以及相应处理。...
- Page 13 EX-3 多功能数字功放 四、效果处理界面 1、 回声和混响的 PEQ 参数独立处理，通过拖动频点（小圆点）可以调整频率和增益参数，点 击“显示所有 EQ 参数”可以显示所有 PEQ 点的频率，增益，带宽参数，点击“ EQ 重置”可 以将所有 PEQ 参数恢复到出厂默认值。 2、PEQ 参量均衡参数显示区域，可以手动输入数据来改变相应频点的频率， Q 值，增益，滤波 类型（低架，高架，低切，高切）可选，以及旁路功能键。 3、PEQ 参量均衡参数调整推杆，可以改变当前被选中的 PEQ 参数（频率，频宽，增益）。 4 、回声有单声和立体声选择，单声和立体声是两种不同的回声效果，单声状态时只有一个延 时和一个重复参数可调；立体声状态时左右的延时和重复参数单独可调，以及回声的预延 时可调。 5 、混响的音量，时间,预延时，空间，高低切参数可调。 6 、可调整效果的直达声参数。 7 、可以对效果总音量的大小进行控制。...
- Page 14 EX-3 多功能数字功放 五、中置输出界面 1、PEQ参量均衡曲线调节区域，通过拖动频点（小圆点）可以调整频率和增益参数，点击 “显示所有EQ参数”可以显示所有PEQ点的频率，增益，带宽参数，点击“EQ重置”可以 将所有PEQ参数恢复到出厂默认值。 2、PEQ参量均衡参数显示区域，可以手动输入数据来改变相应频点的频率，Q值，增益，滤波 类型（低架，高架，低切，高切）可选，以及旁路功能键。 3、PEQ参量均衡参数调整推杆，可以改变当前被选中的PEQ参数（频率，频宽，增益）。 4、中置输出的低切频率和斜率可调，以及旁路按键功能。 5、中置延时0-100ms可调。 6、压缩器的阀值可调，点设定键可设置比例，启动和恢复时间。 7、中置输出的音量独立可控，以及相位，静音控制。...
- Page 15 EX-3 多功能数字功放 六、超低音输出处理界面 1、PEQ参量均衡曲线调节区域，通过拖动频点（小圆点）可以调整频率和增益参数，拖动小 方块可以改变低切点的频率，点击“显示所有EQ参数”可以显示所有PEQ点的频率，增 益，带宽参数，点击“EQ重置”可以将所有PEQ参数恢复到出厂默认值。 2、PEQ参量均衡参数显示区域，可以手动输入数据来改变相应频点的频率，Q值，增益，滤波 类型（低架，高架，低切，高切)可选，以及旁路功能键。 3、PEQ参量均衡参数调整推杆，可以改变当前被选中的PEQ参数（频率，频宽，增益）。 4、可调整超低音的低切频率，调整范围20Hz-500Hz，低切滤波类型选择有BUTTERWORTH - 6--24dB/BESSEL-6dB--24dB/LINK-12dB--24dB，以及旁路功能按键。 5、可调整超低音的高切频率，调整范围20Hz-500Hz，高切滤波类型选择有BUTTERWORTH - 6dB--24dB/BESSEL-6dB--24dB/LINK-12dB--24dB。 6、超低音输出的延时参数可单独调整，0-100ms范围。 7、压缩器的阀值可调，点“设定”键可设置比例，启动和恢复时间。 8、低音输出的音量独立可控，以及相位和静音功能。...
-
Page 16: 技 术 参 数
EX-3 多功能数字功放 ■ 技术参数 功率部分规格 无线MIC规格 4Ω输入功率：750Wx2 频率范围：470-960MHz 8Ω输入功率：450Wx2 频率响应：50Hz-16KHz 谐波失真 (THD )：<0.02% 可调通道数量：200 频率响应：20Hz to 20kHz, +/-1dB 震荡模式：PLL数字锁相环多信道频率合成 输入阻抗：10k 频率稳定度：±5ppm 输入灵敏度：0dB 调制方式：宽带FM 信噪比 (20Hz-20KHz, 4Ohms)：>100 dB 射频功率：高功率30mW；低功率10mW 声道分离度 (1KHz, 4Ohms)：>70dB 失真度：≤0.3% 阻尼 (10-400Hz, 8Ohms)：>300 耗电量：高功率120mA； 低功率100mA@3V 输出级：Class D 最大频偏：±50KHz 保护：短路，DC output，过热，超载... -
Page 17: 产 品 尺 寸 图
EX-3 多功能数字功放 ■ 产品尺寸图 438 mm ■ 安全预防措施 三角形内带有箭头闪电状符号意在警告用户，表明产品内部有非绝缘的“危险电压”存 在，而且具有足以致人触电的危险。 三角形内的感叹号意在警告用户，表明与机器的操作和维护（维修）有关的重要说明。 警告：触电危险--勿打开！ 警告：为了避免触电危险，请勿打开机壳。机内无用户可以维修的部件。需要维修时，请 与指定的专业维修人员联系。 警告：为了避免触电或火灾危险，请勿将本机置于雨中或潮湿之处。请勿将装满液体的物 体，例如花瓶等置于本机之上。使用本机之前，请仔细阅读本操作说明书中的安全说明。 保护接地端子。设备应该连接到带有保护接地连接的电源插座。... -
Page 18: 安全警示
EX-3 多功能数字功放 ■ 安全警示 为避免电击、高温、着火、辐射、爆炸、机械危险以及使用不当等可能造成的人身伤害或财产损 失，使用本产品，请仔细阅读并遵守以下事项: 1. 使用产品时请确认所连接设备与本产品功率是否匹配以及合理调整音量大 小，不要在超过产品功 率及大音量下长时间使用，以免造成产品异常和听力损伤； 2. 使用中若发现有异常（如冒烟、异味等），请立即关闭电源开关并拔掉电源插头，然后将产品送 经销商检修； 3. 本产品及附件都应放置在室内干燥通风处，勿长期存放在潮湿、灰尘多的环境，使用中避免靠近 火源、雨淋、进水、过度碰撞、抛掷、振动本机及覆盖通风孔，以免损坏其功能； 4. 若产品需要固定于墙壁或天花板上时，请确保固定到位，防止因固定强度不足导致产品发生跌落 危险； 5. 使用该产品时需遵守相关安全规定，法律法规明确禁止使用场合请勿使用本机，以免导致意外事 故； 6. 请不要自行拆机改装或维修，以防止出现人身伤害，如有问题或服务需求请联系当地经销商跟进 处理。 仅适用于海拔2000 仅适用于非热带 米以下地区使用 气候条件下使用 2000 m... -
Page 19: Preface
■ Preface Dear Customer, Thank you for purchasing TAKSTAR EX-3 Multifunctional Digital Power Amplifier. Please read the user manual carefully before use and keep it for future reference. If you have any questions or suggestions, please contact our local dealer. -
Page 20: Quick Introduction To Frequency Matching
EX-3 Multifunctional Digital Power Amplifier ■ Quick Introduction to Frequency Matching To make your wireless system work normally, the Right Main Speaker Left Main Speaker wireless handheld microphones and the power amplifier must be set to the same operating frequency. -
Page 21: Front Panel
EX-3 Multifunctional Digital Power Amplifier ■ Front Panel 1. Power Switch The switch is used to turn on or off the main unit. 2. Music Volume This knob is used to adjust the volume of the input music in the range of 00-99. -
Page 22: Rear Panel
EX-3 Multifunctional Digital Power Amplifier ■ Rear Panel 1. BNC Antenna Connector: Allow full rotation to the best position. In normal operation, the antenna should be placed in a vertical position. 2. USB Port: Connect to the PC software through the USB port for the fine adjustment of internal parameters. -
Page 23: Lcd Display
EX-3 Multifunctional Digital Power Amplifier ■ LCD Display Ⅰ Main Menu Display ： 1. Effect Volume 2. Microphone Volume 3. Music Volume 4. Bluetooth Interface 5. Input Selection: VOD, OPT, COAX, BT 6. User Preset Selection: Different scene modes can be called. -
Page 24: Wireless Microphone
EX-3 Multifunctional Digital Power Amplifier ■ Wireless Microphone 1 . LCD Display: Display current frequency, channel and battery power. 2 . Power Switch: Press it to turn on the power and long press it to turn off the power. 3 . High/Low RF Switch: high and low transmit power. -
Page 25: Pc Software
EX-3 Multifunctional Digital Power Amplifier ■ PC Software Reminder: The required PC control software and product manual are saved in the attached CD. Ⅰ USB Data Cable Connection Device USB cable USB cable connection Ⅱ Steps of USB Cable Connection : 1. - Page 26 EX-3 Multifunctional Digital Power Amplifier Ⅲ PC Software Interface Instructions: 1. Menu Bar: It can conduct operations of uploading and downloading the whole machine data, saving and calling a single preset file, connecting the main unit, operating panel lock, selecting work status, selecting recommended effect value, and switching between Chinese interface and English interface.
-
Page 27: Pc Software Operation Instructions
EX-3 Multifunctional Digital Power Amplifier ■ PC Software Operation Instructions Ⅰ Volume Control Interface: 1. Display the current PEQ curve status of music, microphone and effect. 2. Audio source selection: VOD, OPT, COAX, BT. 3. You can adjust the limiter parameters as well as the volumes of music, microphone, and effect. - Page 28 EX-3 Multifunctional Digital Power Amplifier Ⅲ Microphone Processing Interface 1. The adjustment area of PEQ curve: Adjust the frequency and gain parameters by dragging the frequency point (small dot), and change the frequency of the low cut point by dragging the small square.
- Page 29 EX-3 Multifunctional Digital Power Amplifier Ⅳ Effect Processing Interface 1. Independent processing of the PEQ parameters of echo and reverb: Adjust the frequency and gain parameters by dragging the frequency point (small dot). Click "Show all EQ parameters" to display the frequency, gain, and bandwidth parameters of all PEQ points, and click "EQ reset"...
- Page 30 EX-3 Multifunctional Digital Power Amplifier Ⅴ Center Output Interface 1. The adjustment area of PEQ curve: Adjust the frequency and gain parameters by dragging the frequency point (small dot). Click "Show all EQ parameters" to display the frequency, gain, and bandwidth parameters of all PEQ points, and click "EQ reset" to restore all PEQ parameters to factory default.
- Page 31 EX-3 Multifunctional Digital Power Amplifier Ⅵ Bass Output Processing Interface 1. The adjustment area of PEQ curve: Adjust the frequency and gain parameters by dragging the frequency point (small dot), and change the frequency of the low cut point by dragging the small square.
-
Page 32: Specifications
Front Output Level: +12dBU Front Output Impedance: <500Ω Digital Processing: 32-bit DSP, 48kHz sampling rate, 24-bit sigma-delta A/D, D/A conversion Display: 5" TFT with touch control 480x854 (RGB) Note: The data is tested by Takstar Laboratory, and Takstar has the final interpretation right! -
Page 33: Product Dimensions Diagram
EX-3 Multifunctional Digital Power Amplifier ■ Product Dimensions Diagram 438 mm ■ Safety Precautions The lightning bolt with an arrow in the triangle is intended to warn users that there is a non-insulated "dangerous voltage" inside the product strong enough to cause electric shock. -
Page 34: Safety Instructions
EX-3 Multifunctional Digital Power Amplifier ■ Safety Instructions To avoid possible personal injury or property damage caused by electric shock, high temperature, fire, radiation, explosion, mechanical hazards, and improper use, please read and observe the following items before using the product. - Page 36 9T00EX3S1A...
