Summary of Contents for Takstar E188mini W

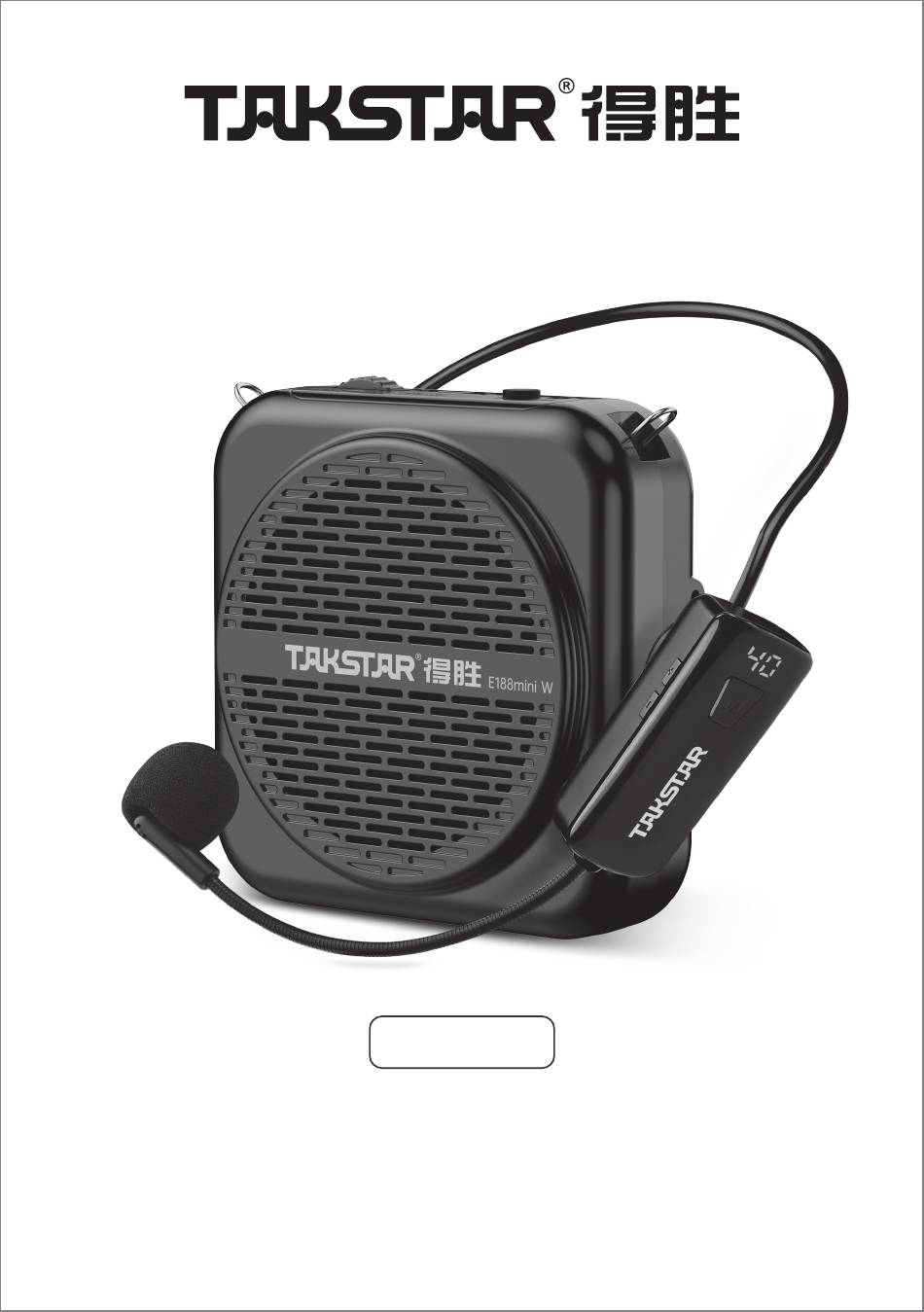

- Page 1 E188mini W 无线扩音器 Wireless Amplifier 使用手册 | User Manual...
- Page 2 • 可调频， 40个精选频道， 支持多套扩音器同时使用； • 具有无线播放功能， 不受线材束缚， 播歌更方便； • 内置2000mAh锂电池， 支持Type-C快充， 续航可达8小时； • 数字MCU智能充电管理系统， 防过充保护， 使用安全可靠； • 时尚外观设计， 具有肩挂及腰挂等多种佩戴方式， 使用更方便。 适用范围 适用于教学、 导游、 培训、 促销等场合 标准配置 •E188mini W 扩音器 1台 •无线头戴麦克风 1个 •Type-C充电线 1条 •腰带 1条 •背扣 1个 •说明书 1份...
- Page 3 E188mini W 无线扩音器 技术参数 主机参数 （扩音器） • 频率响应： 80Hz-12KHz • 峰值功率： 8W • 扬声器阻抗： 4Ω • 工作电压： DC 3.5-4.2V • 电池规格： 3.7V/2000mAh • 充电规格： DC 5V/1A • 充电时间： 约2小时 • 使用时间： 约8小时 • 无线连接版本： 5.0以上 • 产品规格： 85*85*29mm • 充电方式： Type-C •...
- Page 4 E188mini W 无线扩音器 功能示意 ③ ④ ⑤ ⑦ ⑥ ② ① 电源开关： 向“ON”方向拨动旋钮， 听到“哒”一声， 表示扩音器已通电并进入人 声扩音状态， 此时电源指示灯亮蓝灯， 继续向“ON”方向拨动声音逐渐增大； 反之向“OFF”方向拨动则声音逐渐减少， 直至听到“哒”一声关机。 ② 指示灯： 电量充足时， 指示灯常亮蓝灯； 低电状态时红灯闪烁， 请及时为扩音 器充电； 充电过程中， 指示灯常亮红灯， 充满后蓝灯常亮。 无线播放搜索配对 状态下， 指示灯蓝灯快闪， 配对成功后， 蓝灯恢复常亮。 ③ “M”模式切换键： 开机状态下， 短按该按键可切换工作模式， 并伴有相应的语...
- Page 5 E188mini W 无线扩音器 ⑨ ③ ⑧ ④ ⑦ ⑤ ① ② ⑥ ① 电源开关： 拨动开关至“ON”位置时开机， 拨开关至“OFF”位置时关机。 ② 充电接口： 将Type-C充电线插入此孔， 另一端连接通用的USB输出充电器， 即可进行充电。 ③ “M”频道切换按键： 用于调频操作， 详见本说明书的“对频方法”部分。 ④ “+”按键： 点按增加麦克风音量； 在对频状态下， 点按切换上一个频道， 长按快 速跳转频道。 ⑤ “-”按键： 点按减小麦克风音量； 在对频状态下， 点按切换下一个频道， 长按快 速跳转频道。 ⑥ 指示灯： 关机未充电时， 指示灯熄灭； 开机时长亮蓝灯； 电量充足时， 指示灯长...
- Page 6 E188mini W 无线扩音器 ⑧ 工作频道/麦克风音量大小： 默认显示当前工作频道， 有“01-40”共40个工作 频道； 当点按音量“+”、 “-”键时， 则显示音量大小， 有“U1-U9”共9级音量， 3秒 后回复正常数值； 10秒后无任何操作， 显示屏将自动熄灭。 ⑨ 高低功率切换： 同时点击“M”按键和“-”按键为低功率， 同时显示屏会显示低 功率的提示“E0”， 同时点击“M”按键和“+”按键为高功率， 同时显示屏会显示 高功率的提示“E1”。 （低功率无线使用距离在10米左右， 高功率无线使用距 离在40米左右） 使用说明 一、 对频方法 产品出厂时已默认配对好， 开机会自动连接， 无需配对。 如遇有信号干扰， 可按 下面方法进行重新配对或变频。 1. 配对方法 ① 首先确保头戴麦克风及扩音器都在关机状态。 然后打开头戴麦克风电源开...
- Page 7 无线扩音器 二、 无线播放配对 首次使用本机时， 需要与手机或无线播放设备配对连接， 步骤如下： 1. 先打开扩音器电源开关， 点按“M”键切换成无线播放模式， 此时指示灯蓝灯 快闪， 表示扩音器正在搜索配对状态。 2. 进入手机的“设置”菜单， 开启手机的无线播放功能， 待搜索到“TAKSTAR E188mini W”， 点击“TAKSTAR E188mini W”进行连接， 待指示灯蓝灯从快闪变 为常亮并伴有语音提示时， 表示无线播放已连接成功。 3. 下次开机后点按“M”键选择到无线播放模式下， 如果是已有连接过无线播放 功能， 则自动回连最后一次使用的播放设备， 同时伴有提示音。 安全警示 为避免电击、 高温、 着火、 辐射、 爆炸、 机械危险以及使用不当等可能造成的人 身伤害或财产损失， 使用本产品前， 请仔细阅读并遵守以下事项：...
- Page 8 E188mini W 无线扩音器 7. 请不要自行拆机改装或维修， 以防止出现人身伤害， 如有问题或服务需求请 联系当地售后服务网点跟进处理。 环保说明 产品中有毒有害物质或元素的名称及含量标识表 有毒有害物质或元素 部件名称 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 (Pb) (Hg) (Cd) (Cr(VI)) (PBB) (PBDE) 塑料部件 金属部件 电路板组件 线缆 本表格依据SJ/T 11364的规定编制 ○： 表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。 ×： 表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。 此标志为产品的环保使用期限标志， 且此标保使用期限只适用于产品正常工作的温度和湿度等条件。 关于图标含义解释 此符号表示， 根据WEEE指令(2012/19/EU)和国家法律， 由于这种类型...
- Page 9 E188mini W 无线扩音器 关于本说明书 本说明书中内容符合截止印刷之日的技术规格。 由于得胜公司会不断改进 产品， 本说明书可能不符合您的特定产品的技术规格。 要获取最新版说明书， 请访问得胜官网， 然后下载说明书文件。 技术规格、 设备或另售的附件在各个地 区可能有所不同， 如有问题请与当地得胜销售网点确认。 如需更多支持和深层产 品信息， 请浏览得胜官方网站： https://www.takstar.com 版权所有 ©2024 得胜。 得胜、 TAKSTAR及其各自标志是广东得胜电子有限 公司在中国和/或其他国家/地区的注册商标或商标。 所有其它商标均是其各自所 有者的财产。...
- Page 10 E188mini W Wireless Amplifier Preface Dear Customer, Thank you for purchasing Takstar E188mini W Wireless Amplifier. To better understand and use the product, please read this manual thoroughly. If you have any questions or suggestions, please contact our local dealer. Features •...
- Page 11 E188mini W Wireless Amplifier Package Contents • E188mini W Voice Amplifier 1PC • Wireless Headset Mic 1PC • Type-C Charging Cable 1PC • Strap 1PC • Belt Clip 1PC • User Manual 1PC Specifications Voice Amplifier • Frequency Response: 80Hz-12KHz •...
- Page 12 E188mini W Wireless Amplifier Note: The above data are measured by Takstar laboratory which has the final interpretation right!
-
Page 13: Function Descriptions
E188mini W Wireless Amplifier Function Descriptions ③ ④ ⑤ ⑦ ⑥ ② ① Power Switch: Rotate the knob towards ON until you hear a click to power up the amplifier into voice amplification mode. The power indicator will light up blue. Continue rotating towards ON to gradually increase the volume. - Page 14 E188mini W Wireless Amplifier ④ MIC Input Interface: Insert a wired mic to start wired voice amplification. During operation, please ensure that the pickup side of the mic is not facing the speaker of the voice amplifier to avoid feedback.
- Page 15 E188mini W Wireless Amplifier ③ M Button: Used for changing frequency, refer to “Pairing Method” section for details. ④ [+] Button: Press to increase mic volume. In pairing mode, press or long press to gradually/rapidly change to previous channels. ⑤ [-] Button: Press to decrease mic volume. In pairing mode, press or long press to gradually/rapidly change to next channels.
- Page 16 E188mini W Wireless Amplifier Operating Instructions I. Frequency Pairing The product is pre-paired and will automatically connect upon power on. No pairing is required. If you encounter signal interference, you can follow the steps below to re-pair or change frequencies.
-
Page 17: Safety Instructions
2. Enter SETTINGS menu on your phone, find and enable wireless function, wait until "TAKSTAR E188mini W" is discovered and tap on it to connect. When connected successfully, the function indicator will stay solid blue and there will be a voice prompt about wireless connected. -
Page 18: Label Meanings
This manual contains up-to-date technical specifications as of printing. However, specifications contained herein may not conform to your particular product since Takstar is constantly improving its products. Also, specifications, devices or accessories available may vary from region to region. If you have any questions, please contact our local sales outlet. - Page 19 地址: 广东省惠州市博罗县龙溪街道富康一路2号 服务热线：400 6828 333 传真：0752 6383950 邮箱：xs@takstar.com 网址：www.takstar.com Designed & Manufactured by: Guangdong Takstar Electronic Co., Ltd. Address: No.2 Fu Kang Yi Rd., Longxi Boluo Huizhou, Guangdong 516121 China Tel: 86 752 6383644 Fax: 86 752 6383952 Email: sales@takstar.com...
