Summary of Contents for Takstar EKAX-A Series

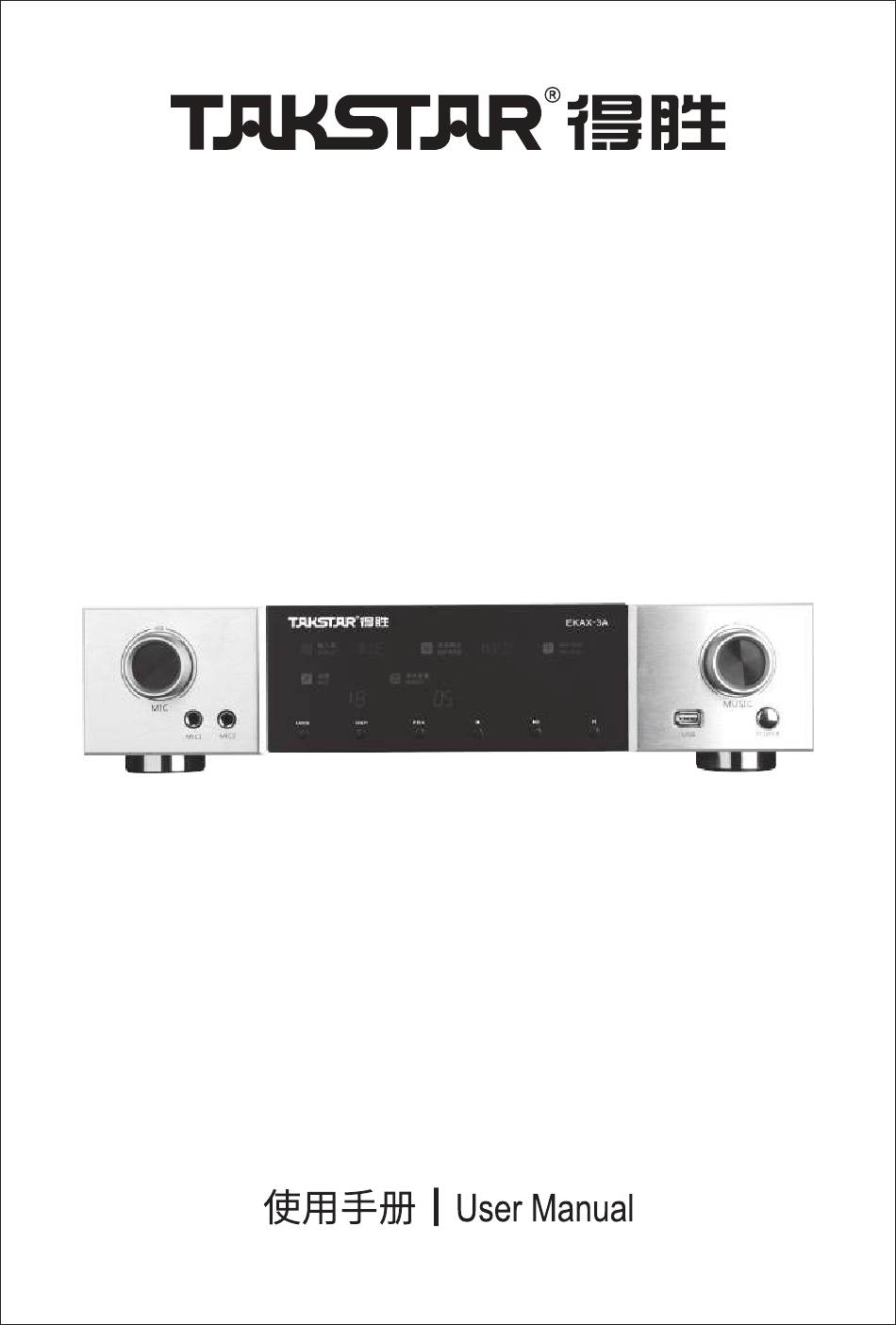

- Page 1 系列卡拉OK功放 EKAX-A EKAX-A Series Karaoke Amplifier...
- Page 2 系列卡拉OK功放 EKAX-A 前言 感谢您选购得胜EKAX-A系列卡拉OK功放， 为了您能够更好地了解使用本产品， 建议您在使用前 仔细阅读本说明书。 若存在有疑问或者您有宝贵的建议， 可通过拨打得胜官方服务热线400 6828 333 或微信扫描二维码关注得胜官方公众号与我们联系。 产品特性 • 铝合金黑色拉丝面板， 全金属机箱， 大功率环形变压器； • 1路HDMI、 光纤、 同轴输入、 2路RCA音频输入、 1路RCA音频输出满足不同设备搭配需求； • 三路有线话筒输入， 可实现话筒音量、 高低音、 混响、 延时调节； • 音频无线连接功能， 可自动连接和交互控制； • 带U盘播放器， 支持播放MP3、 WMA、 FLAC、 APE等多种音频文件； • 自动散热系统和多功能保护电路， 有效保证本机安全使用； •...
- Page 3 系列卡拉OK功放 EKAX-A 技术参数 型号 EKAX-1A EKAX-2A EKAX-3A 额定功率 150W x 2 250W x 2 350W x 2 频率响应 20Hz~20kHz 20Hz~20kHz 20Hz~20kHz 线路输入灵敏度 280mV 280mV 280mV 信噪比 >75dB(A计权) >75dB (A-weighted) >75dB (A-weighted) 谐波失真 0.1% 0.1% 0.1% 麦克风输入灵敏度 25mV 25mV 25mV 尺寸 480x380x90mm 480x380x90mm 480x380x90mm...
- Page 4 系列卡拉OK功放 EKAX-A ⑦ 防啸叫等级。 ⑧ 上一曲按键： U盘及无线播放曲目上一曲选择。 ⑨ 播放/暂停按键： 短按该按键控制音频文件的播放及暂停。 ⑩ 下一曲按键： U盘及无线播放曲目下一曲选择。 ⑪ USB输入接口： 连接储存有MP3或其它格式曲目的U盘， 可在本机直接播放。 ⑫ 电源开关按键： 按下时为开机， 按起时为关机。 后面板 INPUT ① 电源线插座和保险丝 ② SPEAKER SYSTEM喇叭输出接线端子 用于喇叭连接， 可分成一组系统连接。 1) 只接SYSTEM A时， 喇叭最低阻抗不可低于4欧； 2) 只接SYSTEM B时， 喇叭最低阻抗不可低于4欧； 3) SYSTEM A与SYSTEM B同时接时， 喇叭阻抗不可低于8欧。 ③...
- Page 5 系列卡拉OK功放 EKAX-A 遥控器 MUTE INPUT MIC PR EFFECT PREV PLAY P NEXT M. TRE M. MID M. BAS M. TRE M. MID M. BAS RESET ① 输入切换 ⑫ 上一曲按键 ② 静音模式 ⑬ 播放/暂停 ③ 麦克风优先 ⑭ 下一曲按键 ④ 音乐循环模式 ⑮ 音乐低音调节 ⑤...
- Page 6 系列卡拉OK功放 EKAX-A 使用说明 连接扬声器 1、 按照指定的阻抗连接扬声器和扩大机的端子。 2、 确保扬声器与扩大机的极性连接正确。 3、 左右扬声器或正负极性错误， 声音会失真或缺乏低音。 4、 扬声器的任何错误连接可能会导致这台扩大机产生故障， 甚至损坏这台机器。 连接扬声器线 剥去电线的外层 INPUT 逆时针转松端子 插入喇叭线 顺时针转紧端子 连接扬声器和香蕉端子 把香蕉端子转紧插到接线端子 转紧扬声器的端子 剖面图 注意:如果接线端子没有转紧,会听不到声音。...
- Page 7 系列卡拉OK功放 EKAX-A 安全警示 为避免电击、 高温、 着火、 辐射、 爆炸、 机械危险以及使用不当等可能造成的人身伤害或财产损失， 使 用本产品前， 请仔细阅读并遵守以下事项： 1. 使用产品时请确认所连设备与本产品是否匹配以及合理调整音量大小， 不要在超过产品功率及大音 量下长时间使用， 以免造成产品异常； 2. 使用中若发现有异常 （如冒烟、 异味等） ， 请立即关闭电源开关并拔掉电源插头， 然后将产品送售后服 务网点检修； 3. 消费者若使用电源适配器供电， 则应购买配套使用获得CCC认证并满足标准要求的电源适配器； 4. 本产品及附件都应放置在室内干燥通风处， 请勿长期存放在潮湿、 灰尘多的环境， 使用中避免靠近火 源、 雨淋、 进水、 过度碰撞、 抛掷、 振动本机及覆盖通风孔， 以免损坏其功能； 5.
- Page 8 系列卡拉OK功放 EKAX-A 关于图标含义解释 此符号表示， 根据WEEE指令(2012/19/EU)和国家法律， 由于这种类型的废弃物会有潜在的 有害物质， 可能对环境和人类健康产生负面影响， 所以本产品不应与您的家庭垃圾一起处置， 应将本产品应交由授权的电气和电子设备 （WEEE） 回收站回收。 同时， 您在正确处理本产品 的同时将有助于自然资源的有效利用。 如需了解更多有关您可以在何处放置废物回收设备的信息， 请联系您当地的城市办事处、 废物管理局或家庭废物处理服务部门。 关于本说明书 本说明书中内容符合截止印刷之日的技术规格。 由于得胜公司会不断改进产品， 本说明书可能不符 合您的特定产品的技术规格。 要获取最新版说明书， 请访问得胜官网， 然后下载说明书文件。 技术规格、 设备或另售的附件在各个地区可能有所不同， 如有问题请与当地得胜销售网点确认。 如需更多支持和 深层产品信息， 请浏览得胜官方网站： https://www.takstar.com 版权所有 ©2024 得胜。 得胜、 TAKSTAR及其各自标志是广东得胜电子有限公司在中国和/或其他国家/ 地区的注册商标或商标。 所有其它商标均是其各自所有者的财产。...
- Page 9 Karaoke Amplifier EKAX-A Series Preface Dear Customer, Thank you for purchasing our product. Read this manual thoroughly to use the product properly. If you have any questions or suggestions, please contact our local sales outlet. Features • Brushed aluminum black panel, all-metal chassis, and high-power toroidal transformer.
-
Page 10: Specifications
Net Weight 10.8Kg 12.5Kg Power Supply AC-220V-240V/50-60Hz Note: The above data are measured by Takstar laboratory which has the final interpretation right! Function Descriptions Front Panel EKAX-3A ① Mic Volume Knob: Press to switch and adjust mic volume, treble/mid/bass, reverb, echo, and delay functions. - Page 11 Karaoke Amplifier EKAX-A Series ⑥ DSP Preset Modes ⑦ Feedback Suppression Level ⑧ Previous Track Button: Selects previous track for USB and wireless playback. ⑨ Play/Pause Button: Briefly press to play or pause playback of audio files. ⑩ Next Track Button: Selects next track for USB and wireless playback.
- Page 12 Karaoke Amplifier EKAX-A Series Remote INPUT MUTE MIC PR EFFECT PREV PLAY P NEXT M. TRE M. MID M. BAS M. TRE M. MID M. BAS RESET ① Input Selection ⑫ Previous Track ② Mute Mode ⑬ Play/Pause ③ Mic Priority ⑭...
- Page 13 Karaoke Amplifier EKAX-A Series Operating Instructions Connecting Speakers 1. Connect speakers to the amplifier terminals using the proper impedance. 2. Ensure correct polarity when connecting speakers. 3. Incorrect left/right or positive/negative connections may cause distortion or lack of bass. 4. Improper speaker connections could result in amplifier malfunction or damage.
-
Page 14: Safety Instructions
Karaoke Amplifier EKAX-A Series Safety Instructions To avoid electric shock, overheat, fire, radiation, explosion, mechanical risk and injury or property loss due to improper use, please read and observe the following items before use: 1. Please check if the power of the connected equipment matches with that of this product before operation. - Page 15 About This Manual This manual contains up-to-date technical specifications as of printing. However, specifica- tions contained herein may not conform to your particular product since Takstar is constantly improving its products. Also, specifications, devices or accessories available may vary from region to region.
