  • Page 1: Table Of Contents

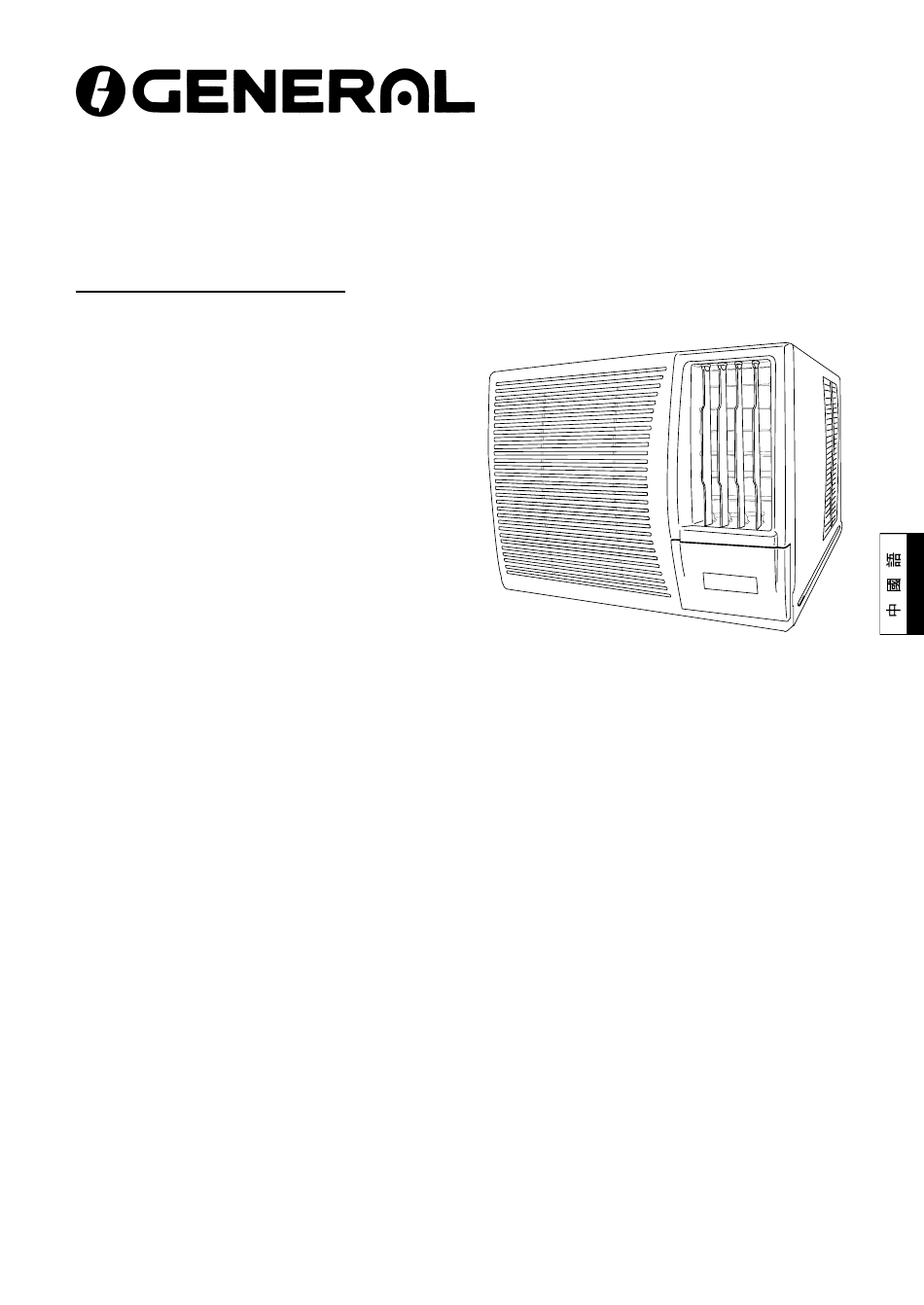

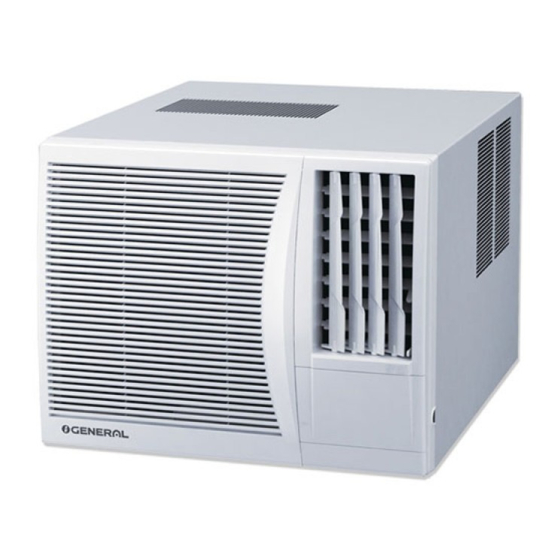

    使用說明書 使用說明書 室內空調器 AK 無線系列 目錄 保障安全的措施 ..............本體各部的名稱和功能 ............準備 ..................自動運轉的方法 ..............模式運轉 （冷房、除濕、送風）..........風向調節的方法 ..............定時器的使用方法 ..............使用上的知識 ................ 保養的方法 ................安裝場所 ................必須遵守的事項 ..............疑難排解 ................請保存好本說明書， FUJITSU GENERAL LIMITED 以供日後作參考使用。 P/N 9385175310...

  • Page 2: 保障安全的措施

    保障安全的措施 ● 在使用本機之前，請仔細閱讀 “必須遵守的事項” ，並以正確方法操作。 ● 本部份的說明均與安全事項有關，請在操作時注意安全。 ● “危險” 、 “警告” 和 “注意” 在此說明中有以下意義： 此標記表示如果操作的步驟不正確，可能會對使用者或維修人員造成死亡或 危險 嚴重受傷的結果。 警告 此標記表示如果操作的步驟不正確，使用者會因此而導致死亡或者重傷。 此標記表示如果操作的步驟不正確，會對使用者造成損傷，或造成財物的損 注意 失。 ● 請勿試圖自行安裝本空調器。 危險 ● 本機沒有配備用戶能夠進行維修的部分，有關任何修理事宜請與合資格的維 修人員商量。 ● 當移動本機時，請與合資格的維修人員商量有關拆卸和安裝事宜。 ● 請勿長時間讓冷風直接吹到身上。 ● 請勿把手指或物件插入排氣口或進氣格柵。 ● 請勿利用關閉斷路器或拔掉電源插頭等方法來啟動或停止空調器。 ● 注意切勿損傷電源線。 ● 在發生故障 （燃燒氣味等） 的情況下，請立即停止操作，關閉斷路器或拔掉電 源插頭，並且與合資格的維修人員接洽。...

  • Page 3: 本體各部的名稱和功能

    本體各部的名稱和功能 空調器本體 吹出口 運轉時吹出暖風。 排水口 （背面下部） 冷房運轉時，將冷卻之水排出室外。 垂直風向板 ● 可以調節風的水平 （左右） 吹出方向。 （☞ 12頁） 水平風向板 可 以調 節風 的 垂 直 （上 下） 吹 出 方 向 。 （☞ 12頁） 控制面板蓋 握住控制板蓋的下側，然後向上拉起，直 至碰到止動塊為止。 固定螺絲 ● 無線遙控器 過濾網 為防止灰塵，進入空調器內部。 電源插頭 前面板 指示燈...
  • Page 4 操作控制面板及指示燈 手動自動按鈕 當未能使用遙控器時，此按鈕可用於在自動模式下暫時運 轉。 （☞ 8~9頁） 壓下手動自動按鈕 ● 風速將設定為 “自動” ，溫度調節器將設定為 “標準” 。 ● 欲運轉停止時，請再度壓下手動自動按鈕。 MANUAL AUTO SUPER OPERATION TIMER WAVE 運轉指示燈 （綠） ● 運轉中燈會亮。 ● 接受遙控器信號期間，指示燈會快速閃爍約1秒。 定時器指示燈 （黃） ON定時器、OFF定時器開啟期間燈會亮。 （若因停電而暫停供電，操作指示燈和定時器指示燈會交替 亮起。） （☞ 13頁） 勁風開關 （橙） 勁風運轉時燈會亮。 （☞ 12頁） SUPER OPERATION TIMER WAVE Ch-3...
  • Page 5 遙控器各部的名稱和功能 遙控器 1 主控制按鈕 運轉方式的選擇 （自動、冷房、除濕、送風） 。 2 溫度設定按鈕 （ / ） 設定空調器的溫度調節器。 3 啟動/停止按鈕 啟動、停止之控制。 4 送信部 送信號到空調器本體。 5 送風控制按鈕 選擇風速 （自動、高、中、低） 。 6 勁風按鈕 （☞ 12頁） 設定想要的氣流方向。 7 ACL按鈕 （位於電池盒內） 於更換電池時使用的按鈕。 8 OFF定時器按鈕 （☞ 13頁） 設定關閉空調器的時間。 9 ON定時器按鈕 （☞ 14頁） 設定開啟空調器的時間。...
  • Page 6 送信指示燈 遙控器顯示屏 向空調器本體發送信號時，會顯示出來。 運轉方式顯示 顯示運轉的方式。 （冷房等） 定時器模式顯示 ● 顯示定時器模式 O : OFF定時器之標記 I : ON定時器之標記 設定溫度/定時器顯示 ● 顯示溫度調節器的設定。 ● 設定定時器模式期間，會顯示定時器功能。 （定時器模式顯示過後，屏幕會回到溫度顯示畫面。） 風速顯示 顯示目前的風速。 * 為了便於說明，上圖顯示了所有的功能顯示，實際上僅能顯示 所設定的部份。 Ch-5...
  • Page 7 準 備 裝入電池的方法 （R03/LR03 x 2） 接上電源的方法 打開遙控器背面的電池蓋。 將電源插頭插入插座。 按壓 記號部位，朝箭頭所示方 向打開。 牢固地插入插頭，避免鬆脫。 裝入電池。 ) 極要正確的裝入。 若是直接連接，請開啟斷路器。 裝回電池蓋。 注意 ● 請注意勿讓幼兒誤吞電池。 ● 若長時間不使用遙控器時，請將電池取出，因電池內可能 流出液體，破壞遙控器。 ● 如電池內流出的液體接觸到皮膚、眼睛、口部時，請立即 用清水沖洗。依據症狀請醫師診治。 ● 使用完畢的電池應儘早取出，放入公共的電池收集容器內 或送歸有處理設備的業者，請務必正確處理。 注意： ● 新舊及不同類型電池請不要混合使用。 ● 電池的使用壽命通常約一年。如果遙控器的操作範圍明顯 減少，請更換電池，並以原子筆或其他細小物體的尖端按 壓ACL按鈕。 Ch-6...
  • Page 8 操作遙控器時 注意： ● 遙控器和受信部之間如有窗簾或牆壁等障礙物時，則信號 無法送達。 ● 請將遙控器正確地朝向空調器本體的受信部，進行操作。 ● 受信部如受到強烈光線照射時，空調器可能出現不正確的 ● 當本體正確地接收到來自遙控器的信號時，會發出嗶聲。 動作，請避免日光直接照射在受信部，其他照明器具也應 ● 如未發出嗶聲時，請再一次按壓遙控器按鈕。 該遠離受信部。 ● 遙控器請放置於不會受到直射日光或加熱器等熱源影響的 地方。 ● 請勿強烈衝擊或水噴灑到遙控器。 ● 室內如有瞬時點燈式的螢光燈時，可能出現無法正確受信 的情形。如有上述情形出現時，請洽詢經銷店。 ● 因操作遙控器，而影響其他電器的運作時，請移走該電器 或洽詢經銷店。 受信部 操作範圍： 約7公尺以內 Ch-7...

  • Page 9: 自動運轉的方法

    自動運轉的方法 選擇自動運轉 按壓啟動/停止按鈕。 運轉開始。 按壓主控制按鈕，選擇自動 （AUTO） 運轉方式。 顯示屏上將單一顯示運轉方式 “自動” 。送信指示燈將閃爍指示指令已經傳送。約 三秒鐘後，所有的功能顯示會重現。 關於自動運轉 ● 根據運轉開始時的室溫，自動選擇下圖所示運轉方式進行運 ● 一旦決定了運轉方式，之後即使室溫有變化，其運轉方式亦不 轉。此外，也會根據運轉方式，室溫設定將會使 “標準” 溫度設 變。 ● 除濕運轉時，風扇轉速很慢，為了防止室內濕度上升，風扇亦 定為下圖所示的溫度。 可能停止。 溫度設定 室溫 運轉方式 （ “標準” 設定） 30℃或以上 冷房 27℃ 27℃至30℃ 冷房 26℃ 25℃至27℃ 除濕 24℃ 23℃至25℃ 除濕...
  • Page 10 設定溫度調節器 按壓溫度設定按鈕。 低2K （2℃） 低1K （1℃） “標準” 溫度 高1K （1℃） 高2K （2℃） 約三秒鐘後，所有的功能顯示會重現。 注意： 溫度調節器設定之溫度是大約值，與實際室溫可能不一樣。 例：設定為 “標準” 溫度時 變更風速 按壓風扇控制按鈕。 每按一次按鈕，風速會依下圖順序進行切換。 自動 高 中 低 約三秒鐘後，所有的功能顯示會重現。 當風扇控制設定為 “自動” 時： 冷房： 運轉剛開始時風扇是以高速運轉，隨著室溫越接近溫度調節器設定的溫度，風 扇會切換為低速運轉。 例：設定為 “自動” 時 停止運轉 按壓啟動/停止按鈕。 Ch-9...

  • Page 11: 模式運轉 （冷房、除濕、送風

    模式運轉 （冷房、除濕、送風） 選擇模式運轉 按壓啟動/停止按鈕。 運轉開始。 按壓主控制按鈕，選擇所需的運轉方式。 每按一次按鈕，運轉方式會依下圖順序進行切換。 自動 冷房 送風 除濕 約三秒鐘後，所有的功能顯示會重現。 關於模式運轉 冷房運轉 送風運轉 ● 希望室內涼爽時使用。 ● 希望室內空氣循環流通而不用變更室溫時使用。 ● 送風運轉，無法使室內暖和或降溫。 除濕運轉 ● 提供溫和的冷房效果，同時對房間進行除濕。 ● 除濕模式運轉期間，無法進行暖房功能。 ● 除濕模式運轉期間，空調器會以低速運轉。為了調節房間濕 度，室內機的風扇會不時停止運轉。此外，當空調器正偵測房 間濕度時，風扇可能會以極低 速度運轉。 ● 選取了除濕模式操作，便無法手動變更風速。 Ch-10...
  • Page 12 設定溫度調節器 按壓溫度設定按鈕。 按鈕：按壓以增加溫度調節器設定的溫度。 按鈕：按壓以減少溫度調節器設定的溫度。 ● 溫度調節器設定的範圍： 冷房/除濕 ......................18至30℃ 送風 ........................17至30℃ ● 使用送風模式時，如設置到 “_ _” ，空調器會在目前的室溫中操作。 例：設定為 26℃時 約三秒後，所有的功能顯示會重現。 注意： ● 溫度調節器設定之溫度是大約值，與實際室溫可能不一樣。 ● 送風運轉時，無法進行溫度調整。 （遙控器的顯示屏上，溫度不會顯示出來。） ● 冷房/除濕運轉時： 溫度設定值要低於室溫。如果溫度設定值高於室溫時，則冷房、除濕無法運轉。 （冷 房時只有風扇運轉） 設定風速 按壓風速控制按鈕。 每按一次按鈕，風速會依下圖順序進行切換。 自動 高 中 低 約三秒鐘後，所有的功能顯示會重現。 設定為自動時 冷房時：...

  • Page 13: 風向調節的方法

    風向調節的方法 水平百葉簾 向上下轉動水平百葉簾以控制垂直風向。 水平百葉簾 左右氣流風向百葉簾 控制氣流的水平 （左右） 風向。 按下勁風按鈕。 百葉簾移動，向左右送風。 （本體指示燈） （停止勁風運轉） 按壓勁風按鈕。 勁風指示燈會亮。 （本體指示燈） 勁風指示燈熄滅。 Ch-12...

  • Page 14: 定時器的使用方法

    定時器的使用方法 OFF 定時器 （到達設定的時間時，運轉停止） 按壓啟動/停止按鈕。 （如果已經在運轉，請進行步驟2。） 空調器本體顯示屏的綠色運轉燈會亮。 按住 TIMER 下一行的 OFF 直至顯示出所需的時間。 當按下 OFF 按鈕時，顯示屏會從溫度調節器設定轉至定時器顯示。 每次按下按鈕時，時間會以下列程序改變。 12（小時） 0.5小時相等於 30 分鐘 （例如：1.5小時代表 1 小時 30 分。） 當 OFF 定時器 （ ） 在遙控器顯示屏上閃動 （閃動約 30 秒） 時設定 ● 時間。 按壓 TIMER 下一行的 SET 按鈕以設定 OFF 定時器。 “OFF 定時器”...
  • Page 15 ON 定時器 （到達設定的時間時，運轉開始） 按壓啟動/停止按鈕 （如果已經在運轉，請進行步驟2。） 空調器本體顯示屏的綠色運轉燈會亮。 按住 TIMER 下一行的 ON 按鈕直至顯示出所需的時 間。 當按下 ON 按鈕時，顯示屏會從溫度調節器設定轉至定時器顯示。 每次按下按鈕時，時間會以下列程序改變。 12（小時） 0.5小時相等於 30 分鐘 （例如：1.5小時代表 1 小時 30 分。） 當 ON 定時器 （ ） 在遙控器顯示屏上閃動 （閃動約 30 秒） 時設定 ● 時間。 按壓 TIMER 下一行的 SET 按鈕以設定 “ON 定時器” 。 “ON 定時器”...

  • Page 16: 使用上的知識

    使用上的知識 溫度和濕度的範圍 可使用之溫度和濕度範圍，如下表。 冷房運轉 室外溫度為： 約21℃至43℃ 室內溫度為： 約18℃至32℃ 室內濕度為： 約80%以下。如在高濕度中長時間運轉，空 調器的表面會有露水滴下。 除濕運轉 室外溫度為： 約18℃至43℃ 室內溫度為： 約18℃至32℃ 室內濕度為： 如在高濕度中長時間運轉，空調器的表面會 有露水滴下。 如在高於上表之溫度中使用空調器，自動保護裝置會操作，將運 轉停止。又，如在低於上表之溫度中使用空調器，熱交換器會凍 結，造成漏水或其他故障發生。 ● 空調器僅適用於室內冷房、除濕或空氣循環，請勿使用本空調 器作其他用途。 Ch-15...

  • Page 17: 保養的方法

    保養的方法 注意 請勿使用40℃以上的溫水。否則空調器會變色或變形。 請勿在空調器附近使用可燃性噴霧如油漆或髮型噴霧。 用汽油、稀釋劑、揮發油、殺蟲劑或其他化學劑等會損傷空調器。 過濾網的清潔 過濾網積有灰塵，風量會減少，冷房能力會降低，運轉聲音變大。季節開始一定要清掃，在使用期間請每2週清掃一次。 重新安裝過濾網和可拆卸面板 安裝過濾網和可拆卸面板 過濾網安裝在可拆卸面板後面。 1 將過濾網插入面板，確保兩塊上舌片和一塊下舌片正確安裝 回面板的孔穴。 1 將可拆卸面板的底部向身邊拉出。 可拆卸面板 拉出 2 按下可拆卸面板的底部以關閉面板。 2 提起過濾網把手，然後拉出過濾網。 前面板 爪 過濾網 過濾網把手 過濾網的清潔方法 用吸塵器清除過濾網的灰塵，或用中性洗劑清洗，水洗後要放於 日陰處風乾，之後裝回。 過濾網拆除後請勿運轉空調器，否則可 能因而造成故障。 用吸塵器最方便。 Ch-16...
  • Page 18 本體的清潔 以溫水擦拭，之後用柔軟乾布擦乾。 在清潔前一定要停止空調器運轉，並且拔除電源插頭。 1. 拔除電源插頭。 2. 關閉斷路器。 ● 風扇在本體內以高速運轉，可能會造成人身傷害。 如何拆除和重新安裝前面板 前面板的拆卸方法 前面板的安裝方法 1 移除固定螺絲。 1 首先將2個上爪嵌入空調器，然後嵌入2個下爪。 驅動棒要確實插入連結板內。 驅動棒 上爪 固定螺絲 連結板 2 用手握住前面板並將之拆除。 下爪 前面板 2 調節面板位置，使空調器的顯示燈可以從前面板的顯示屏上 看到。調節完畢，擰緊螺絲。 長時間 （一個月或以上） 不使用空調器時 在晴天以送風運轉空調器約半天，使空調器內部完全乾燥。 長時間不使用空調器，請從插座拔除電源插頭以策安全。 檢查電源線 如果電源線發生破損，必須由製造商或其服務代理商或具有同等資質的人員更換，以避免 警告 危險。 偶爾檢查電源線，以確定沒有被切斷或磨損。 檢查保養 會因使用狀態不同而異，空調器在使用了2至3個季節，內部會積有髒污以致性能降低。建議定期檢查保養，關於檢查保養，請向 授權的維修人員接洽。...

  • Page 19: 安裝場所

    安裝場所 警告 此項工作必須由經授權的服務人員來進行。 ● 安裝尺寸 150或 以上 壁 壁 或以上 或以上 或以上 空調器本體457 安裝孔457~460 空調器本體581 空調器發生故障時 （發出異味） ，請立刻停止運轉，拔掉電源插頭，並且洽詢授權的維修人員。 安裝場所選擇要能十分牢固承載空調器的重量，並且不會增加噪音及振動的地方。 避免安裝在有直射日光的地方。 避免在空調器附近使用可燃性氣體。 有關特殊場所的安裝，請洽經銷店。 在海邊地區有海風的地方，溫泉地帶有 硫化瓦斯發生的地方，機械油多的地方 使用時，因腐蝕的關係容易造成故障， 請與經銷店洽商。 避開排氣口、換氣扇等蒸氣、油煙、灰 要安裝在除濕水、風、噪音不會打擾到鄰 空調器本體及遙控器要離開電視機或收 塵排出的附近。 居的地方。 音機1公尺以上。 因會發生映像干擾或雜訊之情形。 Ch-18...
  • Page 20 電氣配線 警告 本機必須依據國家配線法規進行安裝。 空調器要使用專用電源，不要和其他電器共用。 若安裝於水氣多的地方，請裝設漏電斷路器。 遷移 搬遷時，必須有專門的技術人員為之，請洽經銷店。 此外，此情況須另外收取搬運費用。 Ch-19...

  • Page 21: 必須遵守的事項

    必須遵守的事項 確實電源插頭完全插入插座 不要拉扯電源線 不可以拔除電源插頭來啟動或停止空調 器運轉 以拉扯電源線的方式來拔掉電源插頭， 不要未插緊插頭就開始運轉。 可能會破壞到電源線內的鐵線而產生熱 或造成火災。 電源線不可接續 使用正確安培容量的保險絲 裝上過濾網方可運轉 未裝上過濾網便運轉空調器，內部機件 顧客自行接線很危險。 否則容易造成故障或發生火災。 會受到污染，因而造成故障發生。 吸入口、吹出口勿堵塞 勿直接潑灑水 勿長時間讓風直接吹到身上 ● 長時間直接吹冷風對健康不好。 ● 當在睡覺時或有幼兒、老年人、病人 有障礙物則性能會降低，不能發揮正常 會造成因電氣絕緣不良致使觸電之可 的運轉。 能。 在時，尤須特別注意。 運轉中有時候要換氣 空調器的附近勿放置暖爐等 切勿將手指或其他物體放入吸入口或吹 出口 ● 特別在同時使用其他供暖設備時，室 ● 風扇在高速運轉非常危險。 內應保持足夠通風。 ● 通風不足可能會導致缺氧。 ● 要特別注意小孩。 因熱氣會使外殼產生變形。...

  • Page 22: 疑難排解

    疑難排解 請求維修前，請進行下列事項確認： 症狀 原因 ● 停止運轉後立即又起動運轉，壓縮機約需停頓3分鐘才能再起動。這是為了防 非異常或 不能馬上運轉 故障 止無熔絲開關跳脫。 ● 將電源插頭插入插座後，因有保護裝置的關係，需等3分鐘才能再起動。 ● 運轉中或停止運轉後不久聽到水流聲，特別在開始運轉後2至3分鐘可能聲音 噪音 較大。這是內部的冷媒流動聲。 ● 運轉中，可能聽到由空調器發出輕微的 「嗶」 「嗶」 聲。這是因為溫度變化，前 面板微小的膨脹和收縮的緣故所發出的聲音。 ● 從空調器可能會發出氣味。這是因為空調器吸入室內家具的氣味，香煙的氣 氣味 味等而吹出來的緣故。 ● 冷房運轉或除濕運轉時，可能見到從空調器吹出口吹出霧氣。這是因為吹出 吹出霧氣 的冷風，急速冷卻室內濕空氣而凝結成霧氣的緣故。 再一次確認 ● 電源插頭是否從插座上拔掉﹖ 完全不運轉時 ● 是否停電﹖ ● 保險絲是否燒斷﹖電路斷路器是否跳脫﹖ ● 主電源開關是否在 OFF 位置﹖ ●...
  • Page 24 OPERATING MANUAL PERATING ANUAL ROOM AIR CONDITIONER AK WIRELESS SERIES CONTENTS SAFETY PRECAUTIONS ........1 NAME AND FUNCTION OF PARTS ....2 PREPARATION ............. 6 AUTOMATIC OPERATION ........8 MODE OPERATION (COOL, DRY, FAN) .... 10 AIR DIRECTION ADJUSTMENT ......12 TIMER OPERATION ...........

  • Page 25: Safety Precautions

    SAFETY PRECAUTIONS G Before using the appliance, read these “PRECAUTIONS” thoroughly and operate in the correct way. G The instructions in this section all relate to safety; be sure to maintain save operating conditions. G “DANGER”, “WARNING” and “CAUTION” have the following meanings in these instructions: This mark indicates procedures which, if improperly performed, are most likely to result in the death of or serious injury to the user or DANGER...

  • Page 26: Name And Function Of Parts

    NAME AND FUNCTION OF PARTS Air Conditioner Unit Air outlet Warm air is blown out. Drain Tube (At the bottom of the backside) Moisture condensed from the air during cooling is drained here. Right-Left Airflow-direc- tion Louvers G Control airflow in the horizontal (right-left) direction.
  • Page 27 Operating Control Panel and Indicator Lamps MANUAL AUTO button This button can be used for temporary operation in the AUTOMATIC mode in the event the remote control unit is unavailable. ( P.8~9) Press the MANUAL AUTO button G Fan speed will be set to “AUTO” and the thermostat will be set for “normal”.
  • Page 28 NAME AND FUNCTION OF PARTS Remote Control Unit 1 MASTER CONTROL button Press to select operating mode (AUTO, COOL, DRY, FAN). 2 SET TEMP. buttons ( / ) Press to set the unit’s thermostat. 3 START/STOP button Press to start and stop operation. 4 Signal Transmitter Control signals are sent to the air conditioner from here.
  • Page 29 Transmit Indicator Remote Control Unit Display This indicator is displayed when a signal is sent to the air conditioner. Operation Mode Display Display the operation mode (Cool, etc.) Timer Mode Display G Display the timer mode O : “OFF TIMER” symbol I : “ON TIMER”...

  • Page 30: Preparation

    PREPARATION Load Batteries (R03/LR03 × 2) Turn on the Power Press and slide the battery compart- Connect the power plug to an electrical point. ment lid on the reverse side to open it. Slide in the direction of the arrow while pressing the mark.
  • Page 31 NOTE: To Use the Remote Control Unit G Signals will not be transmitted properly if a wall, cur- G The remote control unit must be pointed at signal tain, or other object is between the air conditioner and the remote control unit. receiver to operate correctly.

  • Page 32: Automatic Operation

    AUTOMATIC OPERATION To Select AUTOMATIC Operation Press the START/STOP button. The air conditioner will start operation. Press the MASTER CONTROL button to select AUTO. The operating mode “AUTO” will appear alone in the display. The trans- mit indicator will flash to indicate the command has been sent, and about three seconds later the entire display panel will reappear.
  • Page 33 To Set the Thermostat Press the TEMPERATURE set button. When set to When set to When set to When set to When set to 2K (2 °C) lower 1K (1 °C) lower “normal” 1K (1 °C) higher 2K (2 °C) higher About three seconds later, the entire display will reappear.

  • Page 34: Mode Operation (Cool, Dry, Fan)

    MODE OPERATION (COOL, DRY, FAN) To Select Mode Operation Press the START/STOP button. The air conditioner will start operation. Press the MASTER CONTROL button to select the desired mode. Each time the button is pressed, the mode will change in the following order.
  • Page 35 To Set the Thermostat Press the TEMPERATURE set button. button: Press to increase the thermostat setting. button: Press to lower the thermostat setting. G Thermostat setting range: Cooling/Drying .................. 18 to 30 °C Fan ..................... 17 to 30 °C When set “_ _” during operating fan mode, the air conditioner will work upon current room temperature.

  • Page 36: Air Direction Adjustment

    AIR DIRECTION ADJUSTMENT Horizontal louvers For vertical air direction control, rotate the horizontal louvers upward, or downward. Horizontal louvers Right-Left Airflow-direction Louvers Control airflow in the horizontal (right-left) direction. Press the SUPER WAVE button. The LOUVERS move and blow air to the left and right. (Indicator Lamps) (To Stop SUPER WAVE) Press the SUPER WAVE botton.

  • Page 37: Timer Operation

    TIMER OPERATION OFF TIMER (Stops the air conditioner operation at the set time) Press the START/STOP button (if the unit is already operating, proceed to step 2). The indoor unit’s green OPERATION lamp will light. Press OFF on the row under TIMER and hold until the desired time display.
  • Page 38 ON TIMER (Begins air conditioner operation at the set time) Press the START/STOP button (if the unit is already operating, proceed to step The indoor unit’s green OPERATION lamp will light. Press ON button on the row under TIMER and hold until desired time display.

  • Page 39: Operation Details

    OPERATION DETAILS Temperature and Humidity Range Permissible ranges of temperature and humidity are as follows: Cooling Outdoor temperature: Operation About 21 °C to 43 °C Indoor temperature: About 18 °C to 32 °C Indoor humidity: About 80 % or less. If the unit is used for long periods under conditions of high humidity, water may condense on and drip from the surface of the unit.

  • Page 40: Care And Maintenance

    CARE AND MAINTENANCE CAUTION Never use water that is hotter than 40 °C. The body may warp or change colour. Do not use inflammable sprays such as lacquer or hair spray near the air conditioner. The unit can be damaged by gasoline, benzine, thinners, insecticides and other chemical agents. Cleaning the Air Filter If dirt is allowed to collect in the air filter, the airflow will be reduced, leading to reduced performance, and increased operating noise.
  • Page 41 Cleaning the Indoor Unit Clean the indoor unit by wiping with a cloth dipped in cool or warm water, then wipe with another soft, clean, dry cloth. Before cleaning the unit, be sure to stop the unit and disconnect the power supply. 1.

  • Page 42: Installation Location

    INSTALLATION LOCATION WARNING In the work of this item, the authorized service personnel should work. G Installation dimension or more Wall Wall or more more more Unit 457 Installation hole 457~460 Unit 581 In the event of a malfunction (burning smell, etc.), immediately stop operation, disconnect the power plug, and consult authorized service personnel.
  • Page 43 Electricity wiring WARNING This appliance shall be installed in accordance with national wiring regulations. The power supply sets up the air conditioner exclusive use circuit and do not share with other electricity product. In case of install to many place of moisture, please attach an electrical leakage breaker.

  • Page 44: Precautions

    PRECAUTIONS Put in a power plug certainly. Do not pull power cord. Do not start and stop air conditioner operation by disconnecting the power cord and so on. Pulling on the cord to disconnect the Don’t operate with put in a power plug could damage the wires inside plug to loose consent.

  • Page 45: Troubleshooting

    TROUBLESHOOTING Before requesting service, perform the following checks: Symptom Problem G If the unit is stopped and then immediately started again, the compres- NORMAL Doesn’t operate immedi- FUNCTIONS ately: sor will not operate for about 3 minutes, in order to prevent fuse blow- outs.
