hepco & becker 6307505 00 01 Quick Start Manual

C-Bow Taschenhalter / Soft bag holder
TRIUMPH Tiger 800/XC
bis Baujahr 2014 / up to date of manufacture 2014
630
Artikel Nr.: / Item-no.:
TRIUMPH Tiger 800 XC / XCX / XCA
Baujahr 2015-2017 / date of manufacture 2015-2017
630
Artikel Nr.: / Item-no.:
TRIUMPH Tiger 800 XR / XRX / XRT
Baujahr 2015-2017 / date of manufacture 2015-2017
630
Artikel Nr.: / Item-no.:
INHALT
CONTENTS
2 700007063 C-Bow schwarz
1x 700007480 Halteadapter vorne links
1x 700007481 Halteadapter vorne rechts
1x 700007482 Halteadapter hinten links
1x 700007483 Halteadapter hinten rechts
4x 150.792 Zylinderschraube M8 x 70mm
8x 150.915 Sechskantschraube M6 x 16mm
8x 150.809 U-Scheibe Ø 6,4
4x 150.810 U-Scheibe Ø 8,4
4x 150.800 selbstsichernde Mutter M8
BENÖTIGTE WERKZEUGE
TOOLS REQUIRED
WICHTIG
IMPORTANT
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,
wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen
Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende
Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist. Anzugsmomente
beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,
you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws
should be tightened to the torque specified. This guarantees, that the product is mounted without tension. Observe
the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!
7505
00 01
7535
00 01
7536
00 01
Set
Verlängerung/extension
2 700007063 C-Bow black
1x 700007480 front adapter left
1x 700007481 front adapter right
1x 700007482 rear adapter left
1x 700007483 rear adapter right
4x 150.792 allen screw M8 x 70mm
8x 150.915 hexagon bolt M6 x 16mm
8x 150.809 washer Ø 6,4
4x 150.810 washer Ø 8,4
4x 150.800 self lock nut M8
Abbildung zeigt als weiteres Zubehör Alurack

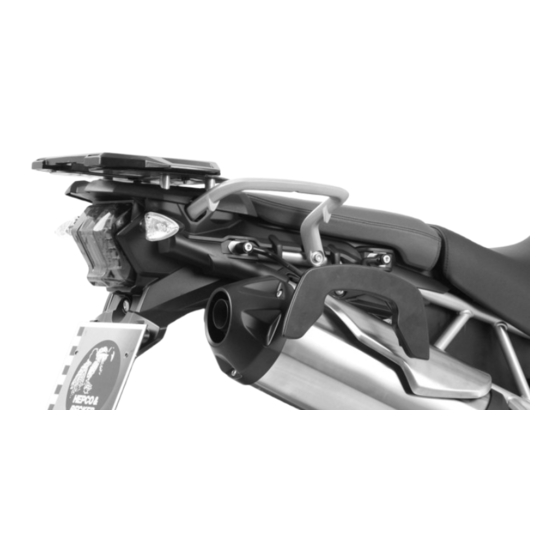

Picture shows C-Bow holder together with the Alurack.
