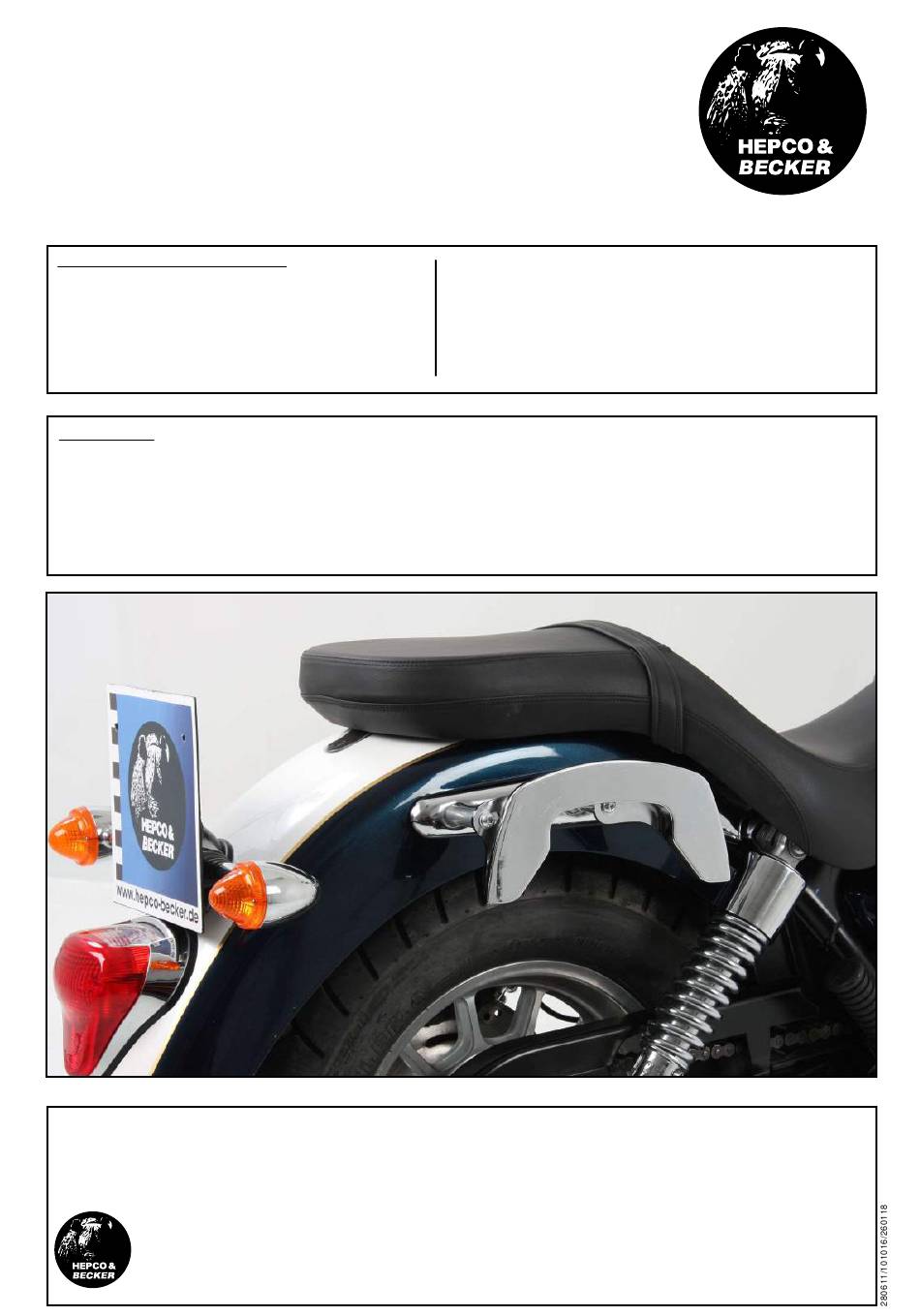

C-Bow Taschenhalter
TRIUMPH
Bonneville Amerika/Speedmaster
Baujahr 2005-2017
Artikel Nr.:
6307507
00 02 chrom
Der Bausatz umfaßt die folgenden Teile:
Stück Bestellnr.
Bezeichnung
2
700007062
C-Bow chrom
2
700007598
Halteadapter vorne links/rechts
2
700007599
Halteadapter hinten links/rechts
2
150.888
Aludistanz ø 18 x ø9 x 60 mm
2
151.337
Aludistanz ø 18 x ø9 x 55 mm
Vorbereitung:
Die Befestigung des C-Bowhalters erfolgt an der mittleren und hinteren Verschraubung der Chromblende.
(Originalschrauben entfallen).
Immer erst eine Seite fertigstellen, dann die andere. Ansonsten könnte sich der Kotflügel absenken !
Die Blinker verbleiben in der Originalposition.
Bei zusätzlichem Anbau einer Hepco & Becker Sissybar oder Gepäckbrücke wird der C-Bowhalter außen über
diesen montiert. Schrauben und Distanzen aus diesem Kit verwenden (Länge ausreichend).
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,
wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen
Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende
Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist. Anzugsmomente
beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
Hepco & Becker GmbH
An der Steinmauer 6
D-66955 Pirmasens
Germany
Stück Bestellnr.
Bezeichnung
4
151.204
Linsenkopfschrauben M8 x 100
8
150.915
Sechskantschraube M6 x 16
8
150.809
U-Scheibe ø6,4
4
150.810
U-Scheibe ø8,4
Tel.:
06331 - 1453 - 100
Fax:
06331 - 1453 - 120
eMail: vertrieb@hepco-becker.de
www.hepco-becker.de
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for hepco & becker 6307507 00 02
Summary of Contents for hepco & becker 6307507 00 02
- Page 1 C-Bow Taschenhalter TRIUMPH Bonneville Amerika/Speedmaster Baujahr 2005-2017 Artikel Nr.: 6307507 00 02 chrom Der Bausatz umfaßt die folgenden Teile: Stück Bestellnr. Bezeichnung Stück Bestellnr. Bezeichnung 700007062 C-Bow chrom 151.204 Linsenkopfschrauben M8 x 100 700007598 Halteadapter vorne links/rechts 150.915 Sechskantschraube M6 x 16 700007599 Halteadapter hinten links/rechts 150.809...
- Page 2 C-Bow Taschenhalter TRIUMPH Bonneville Amerika/Speedmaster Artikel Nr.: 6307507 00 02 chrom Montage Die beiden Halteadapter wie gezeigt am C-Bow anbringen. Hierzu die Sechskantschrauben M6 x 16 mit U-Scheiben ø6,4 verwenden. LINKE SEITE - Blick auf Rückseite RECHTE SEITE - Blick auf Rückseite C-Bow Befestigung vorne links und rechts: an der mittleren Bohrung der Chromblende mit der Linsenkopfschraube M8x100 sowie U-Scheibe Ø8,4 verschrauben.
- Page 3 C-Bow Soft bag holder TRIUMPH Bonneville Amerika/Speedmaster date of manufacture 2005-2017 Item-no.: 6307507 00 02 chrome The kit includes the following parts: Quant item no. description Quant item no. description 151.204 filister head screw M8 x 100 700007062 C-Bow chrome 700007598 front adapter left/right 150.915...
- Page 4 C-Bow Soft bag holder TRIUMPH Bonneville Amerika/Speedmaster date of manufacture 2005-2017 Item-no.: 6307507 00 02 chrome Assembling instructions Fix the adapters to the C-Bows. Use hexagon bolt M6 x 16 with washer ø6,4. Left side - rear side of the C-Bow Right side - rear side of the C-Bow Fastening of the C-Bow left and right front: in the middle fixing point in the chomed bar with filister head screws M8 x 100 and washers Ø8,4.
