LISTA DE CONTROL PRE-INSTALACIÓN

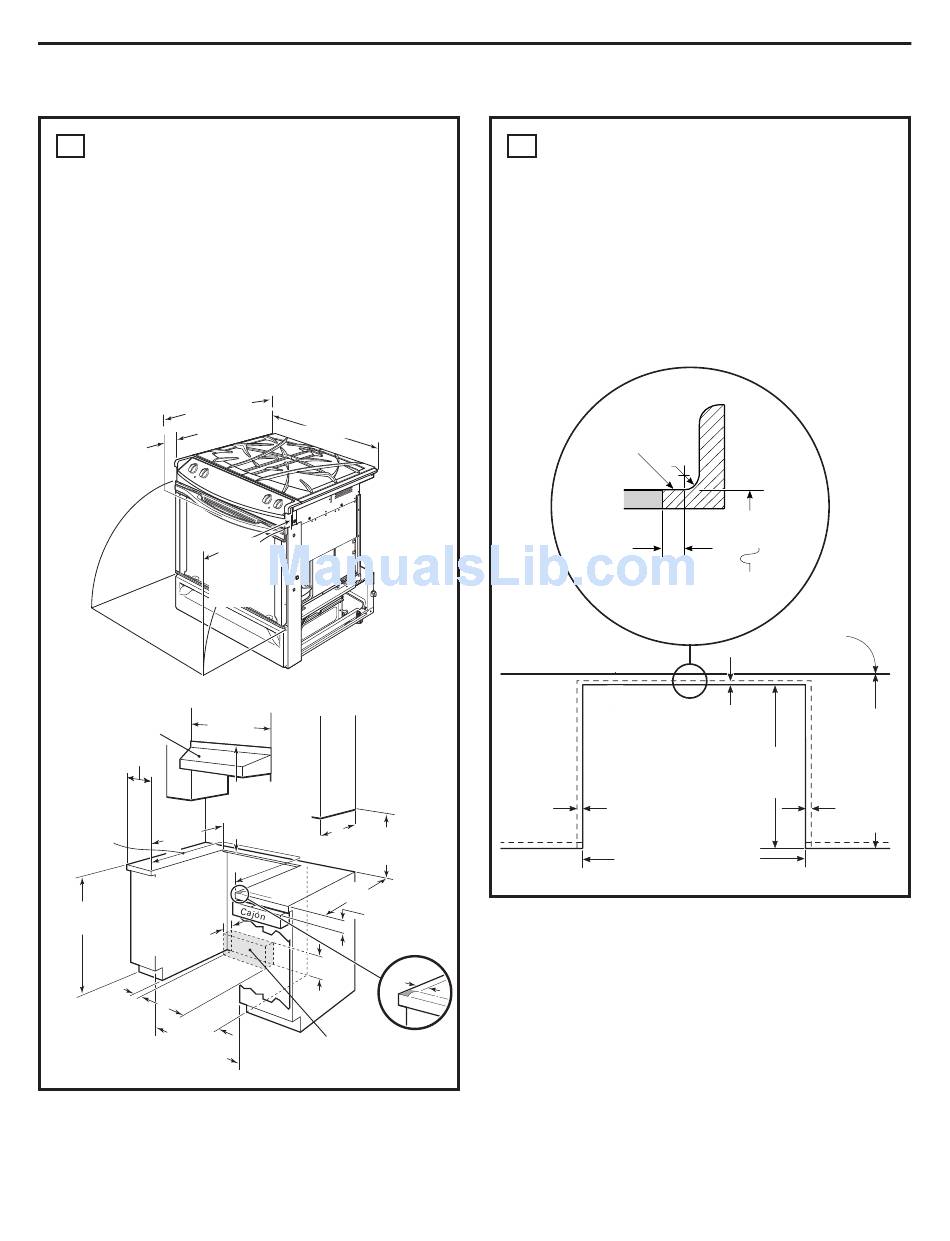

RECORTES DE PRE-INSTALACIÓN
8
Y ESPACIOS REQUERIDOS
(PARA EL USO INTERIOR
SOLAMENTE)
Si los gabinetes se colocan a menos de 30"
sobre la cocina, ver Construcción alternativa,
Paso 25D, en la página 51.
Las coberturas de pared, las mesadas y
gabinetes ubicados alrededor de la cocina
deben poder soportar el calor (hasta 194°F)
generado por el artefacto.
Profundidad total
70 cm (27-1/2")
7,3 cm (2-7/8") hasta
la superficie de
frontal de la
mesada.
Espacio de la
puerta desde
la superficie
la mesada
Siga las
instrucciones
incluidas con
76,2 cm
artefacto alternativo
(30") mín.
24,1 cm (9-1/2") Mín.
desde las paredes
Para una
instalación
óptima estas
superficies
deben ser
58,9 cm
planas y
(23-3/16")
encontrarse
niveladas
Profundidad
máx. de cable,
enchufe, caja
90,8 cm (35-3/4") a del receptáculo y
92,7 cm (36-1/2") conexión de gas
8,9 cm ( 3.5" )
desde el piso
para evitar
a la mesada
interferencia
con el cajón
7,6 cm
(3")
38,1 cm
(15")
30,5 cm
(12")
76 cm (29-15/16") Mín.
76,5 cm (30-1/16") Máx.
Instrucciones de instalación
79,4 cm (31-1/4")
52,4 cm
(20-5/8")
frontal de
76,2 cm (30") Mín.
desde la superficie
de cocción hasta
la inferior de
los gabinetes
superiores 45,7 cm (18") Mín.
33 cm
distancia vertical desde
(13" ) Máx.
la parte inferior de los
profundidad
gabinetes adyacentes
Profundidad de la mesada
de 63,5 cm ( 25" ) (típica)
3,2 cm ( 1-1/4" ) Mín.
mesada hasta parte
superior del cajón
17,8 cm
1,5 cm
(7")
(9/16")
Recorte el extremo
Tubería de gas
elevado para
aceptable y área de
alcanzar 79,1 cm
salida eléctrica
(31-1/8" )
INSTALACIÓN ESTÁNDAR
9
Si la construcción de su gabinete no puede
ofrecer un área plana de 6 mm (1/4") en la
parte trasera de la abertura de la mesada,
considere cambiar la mesada para adaptar
esta dimensión. Ver la sección de
Construcción alternativa.
NOTA: Debe mantenerse un espacio mínimo
de 3,8 cm (1-1/2") entre el extremo trasero
del anafe y la pared trasera sobre el anafe.
Área
plana
Frente
6 mm
(1/4")
1,4 cm
(9/16")
mín.
plano
superiores
40
(CONT.)
Parte
trasera
R
91,4 cm
(36")
Piso
6 mm (1/4")
mín. plano
58,9 cm
(23-3/16")
tipicamente
76 cm a 76,4 cm
(29-15/16"–30-1/16")
corte suave
Pared
63,5 cm
(25")
tipicamente
1,4 cm
(9/16")
mín.
plano
