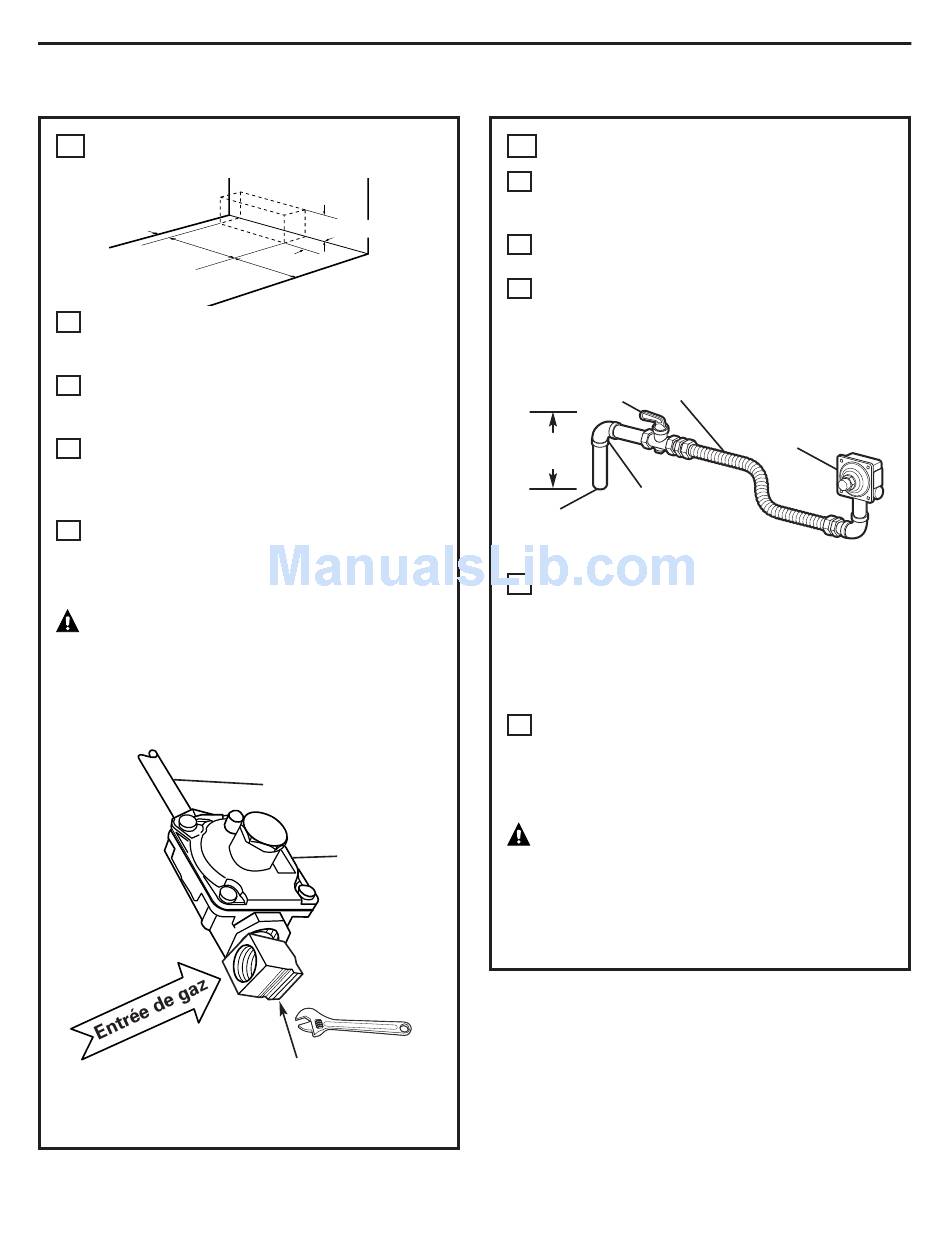

BRANCHEMENT DU GAZ

BRANCHEMENT
10
7,6 cm (3")
38,1 cm (15")
30,5 cm (12")
Installez le robinet d'arrêt manuel dans
A
la conduite d'alimentation de gaz dans
un emplacement facile d'accès.
Trouvez comment couper l'alimentation
B
de gaz à la cuisinière, et où se trouve
le robinet d'alimentation.
Coupez l'alimentation de gaz avant
C
d'enlever une vieille cuisinière. Laissez-la
coupée jusqu'à la fin du branchement
de la nouvelle cuisinière.
D Comme les conduites rigides limitent le
déplacement de la cuisinière, nous vous
recommandons l'utilisation d'un raccord
flexible en métal certifié par l'ACNOR.
AVERTISSEMENT:
jamais un vieux raccord flexible. L'utilisation
d'un vieux raccord flexible peut occasionner
des fuites de gaz et des blessures corporelles.
Utilisez toujours un raccord flexible neuf pour
installer un appareil ménager à gaz.
REMARQUE : pour visser
sur le régulateur de pression,
tenez fermement l'entrée de
gaz avec une clé anglaise.
Instructions d'installation
17,8 cm (7")
")
8,9 cm (3 1 ⁄
2
N'utilisez
Approvisionnement de
gaz au brûleur de haut
Régulateur
de pression
vue de devant
la cuisinière
BRANCHEMENT (suite)
10
E Installez l'adaptateur évasé de 13 mm
(1/2 po) au coude NPT de 13 mm (1/2 po)
sur le régulateur de pression.
F Branchez le raccord flexible d'appareil
ménager à l'adapteur.
Mettez la cuisinière dans son
G
emplacement approximatif et branchez
le raccord flexible à la conduite
d'approvisionnement de gaz avec
le bon adaptateur évasé.
Robinet d'arrêt
Max
17,8 cm (7")
Conduite
d'approvisionnement
de gaz
Pour empêcher les fuites de gaz, mettez
H
un agent d'étanchéité pour joint de tuyau
ou un ruban Teflon
mâles. REMARQUE : Assurez-vous que
l'agent d'étanchéité ou le ruban soient
compatible avec le gaz naturel et le gaz
de pétrole liquéfié.
I Quand vous avez terminé de faire les
branchements, assurez-vous que tous les
boutons de la cuisinière soient en position
OFF (arrêt) avant d'ouvrir le robinet
d'approvisionnement de gaz principal.
AVERTISSEMENT:
jamais une flamme pour vérifier s'il y a une
fuite de gaz. Utilisez un détecteur de fuite
liquide au niveau de tous les joints et
les raccords pour vérifier les fuites dans
le système.
23
Raccord flexible
Régulateur
de pression
Coude en
provenance
de la rue
90°
® sur tous les filetages
N'utilisez
