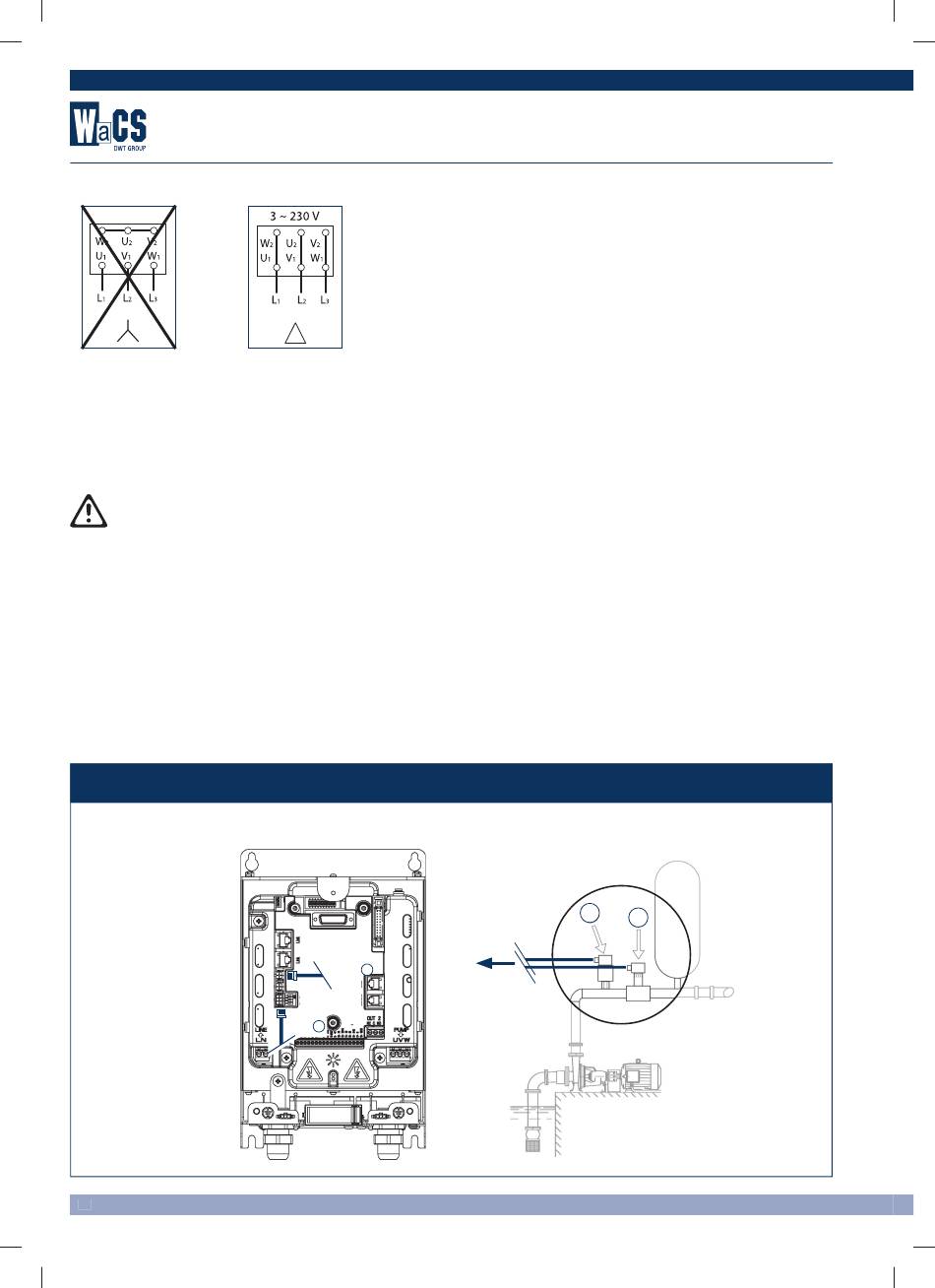

3 Conexión errónea
4 Conexión correcta
La conexión a triángulo es típicamente la que se utiliza para trabajar a
230V (tensión menor).
Para versiones que no disponen de cable, la conexión se efectúa sobre
el borne con serigrafía "PUMP" y con la fl echa en salida. El cable tiene
que disponer de una sección mínima de 1.5 mm
La conexión incorrecta entre las líneas de tierra y un
borne que no sea el de tierra puede dañar todo el aparato
irremediablemente!
La conexión incorrecta entre la línea de alimentación y los bornes
de salida destinados a la carga puede dañar todo el aparato ir-
remediablemente!
Conexión de los sensores
Los terminales para la conexión de los sensores están en la parte infe-
rior derecha y a los ellos se accede quitando el tornillo de la tapa de la
conexiones, véase la Errore. L'origine riferimento non è stata trovata..
Los sensores deben conectarse en las entradas identifi cadas con las
siglas "Press" y "Flow", véase la Errore. L'origine riferimento non è stata
trovata.
2
Collegamento sensori / Sensors connection / Conexión de los sensores
A SENSORE DI PRESSIONE (NECESSARIO) / PRESSURE SENSOR (REQUIRED) / SENSOR DE PRESIÓN (NECESARIO)
B SENSORE DI FLUSSO (OPZIONALE) / FLOW SENSOR (OPTIONAL) / SENSOR DE FLUJO (OPCIONAL)
10
10
WACS si riserva il diritto di apportare modifi che senza obbligo di preavviso - WACS reserves the right to make any changes it deems fi t without notice - WACS se reserva el derecho de realizar modifi caciones sin la obligación de aviso previo
2
.
Press 1 - A
Flow - B
Conexión del sensor de fl ujo
El sensor de fl ujo se entrega junto con su cable. El cable debe conec-
tarse de un lado al sensor y del otro lado a la entrada del sensor de fl ujo
del inverter, identifi cada por la sigla "Flow", véase la Errore. L'origine
riferimento non è stata trovata.
El cable tiene dos terminales diferentes con dirección de conexión obli-
gada: conector para aplicaciones industriales (DIN 43650) del lado del
sensor y conector de 6 polos del lado del PWM.
Nota:
el sensor de fl ujo y el sensor de presión tienen en su cuerpo
el mismo tipo de conector DIN 43650, por lo que es necesario tener
cuidado en conectar el sensor justo en el cable justo.
Conexión de un sensor Ratiométrico
El cable debe conectarse de un lado al sensor y del otro lado a la
entrada del inverter, identifi cada por la sigla "Press 1", véase la Errore.
L'origine riferimento non è stata trovata..
El cable tiene dos terminales diferentes con dirección de conexión obli-
gada: conector para aplicaciones industriales (DIN 43650) del lado del
sensor y conector de 4 polos del lado del PWM.
A
B
