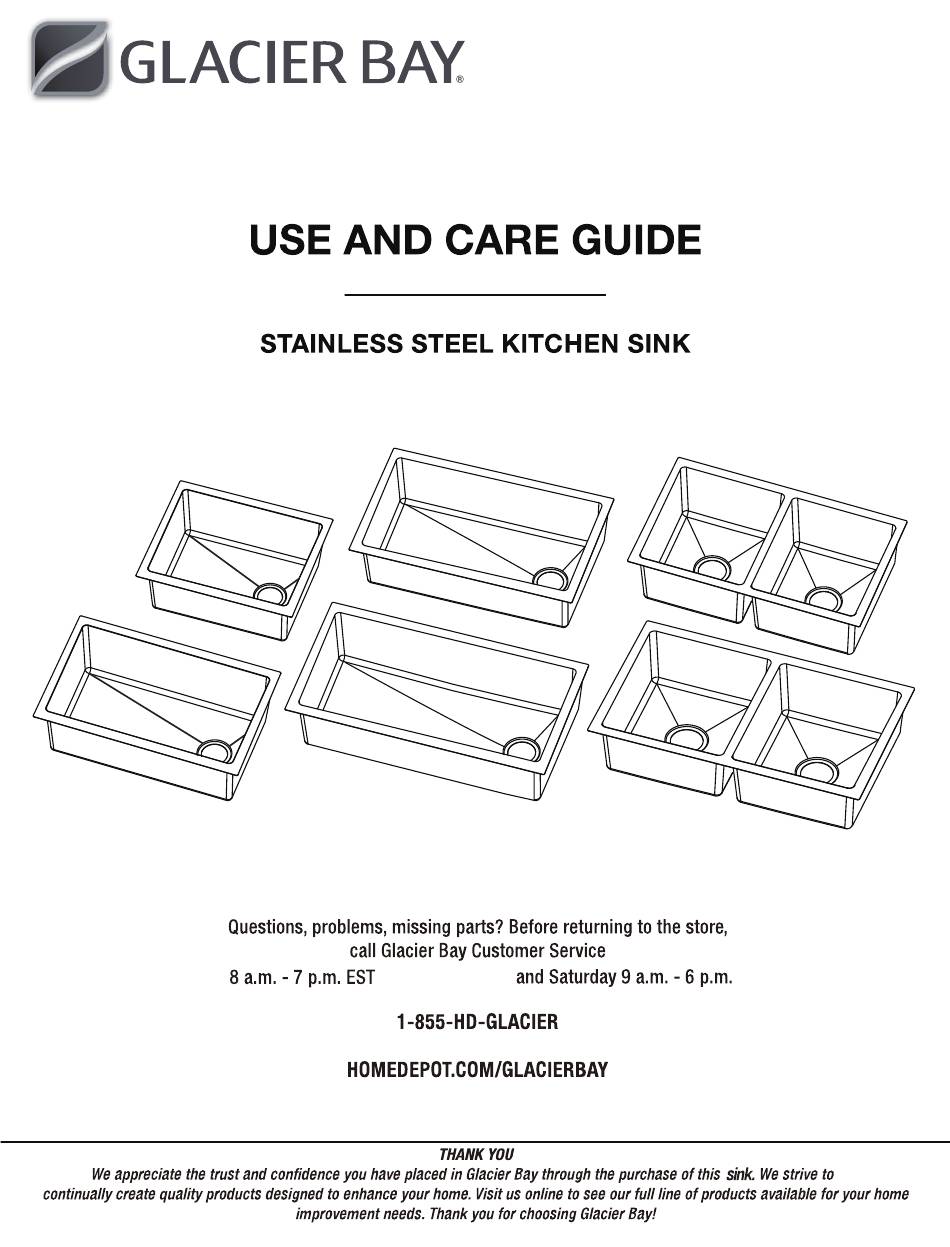

- Page 1 SKU# 1005403619 / 1005403620 / 1005403618 Model# VUR2318A1 / VUR3118A1 / VUR3118A0 / FSUR2718B1 / FSUR3619A1 / FSUR3619A0 , Monday - Friday V1-TU-5...
- Page 2 Hardware Included Package Contents Undermount Installation Care and Cleaning Service Parts...
- Page 3 1-855-HD-GLACIER or visit www.HomeDepot.com/GLACIERBAY. /under Hardware not shown to actual size. These screws can be installed with power tools. Under mount clip...
- Page 4 NOTE: The manual only displays the assembly for double bowl sink, but the assembly instruction is including but not limited to below SKU & configuration. SKU# Model# Bowls Picture 1005403619 VUR2318A1 Single 1005403620 VUR3118A1 Single 1005403618 VUR3118A0 Double Single FSUR2718B1...
- Page 5 Part Description Quantity Topmount/Undermount template Faucet assembly FastMount™ Quick connector Weight Weight clip Soap pump Soap assembly Mounting nut...
- Page 6 Part Description Quantity Topmount/Undermount template Faucet assembly FastMount™ Quick connector Weight Weight clip Soap pump Soap assembly Mounting nut...
- Page 7 Part Description Quantity Topmount/Undermount template Faucet assembly FastMount™ Quick connector Weight Weight clip Soap pump Soap assembly Mounting nut...
- Page 8 Part Description Quantity Topmount/Undermount template Faucet assembly FastMount™ Quick connector Weight Weight clip Soap pump Soap assembly Mounting nut...
- Page 9 Part Description Quantity Topmount/Undermount template Faucet assembly FastMount™ Quick connector Weight Weight clip Soap pump Soap assembly Mounting nut...
- Page 10 Part Description Quantity Topmount/Undermount template Faucet assembly FastMount™ Quick connector Weight Weight clip Soap pump Soap assembly Mounting nut...
- Page 11 Undermount Installation WARNING When you choose undermount style installation, please do not pull out the installation rail shown in this illustration. This will cause the sink to be damaged beyond repair.It is strongly recommended that you use a professional installer is you choose the undermount installation.
- Page 12 Undermount Installation (continued) Place the mounting clips as shown in the attched template and mark the centers of the clip on the countertop. Installing the strainer assembly Attaching the mounting clips step 3. HOMEDEPOT.COM/GLACIERBAY...
- Page 13 Undermount Installation (continued) Installing the faucet assembly Securing the faucet assembly From underneath the sink, secure the faucet CAUTION: Always shut off the water supply before assembly to the sink with the FastMount™ removing an existing faucet or replacing any part of a faucet.
- Page 14 Undermount Installation (continued) Attaching the quick connector Installing the weight to the receiving block Install the weight clip (P) at the point of the Push the quick connector (N) firmly upward and hose marking “weight here”. attach it to the receiving block (1). Pull down moderately to ensure the connection has been Insert the weight (O) onto the clip (P) by sliding made.
- Page 15 Undermount Installation (continued) Flushing and checking for leaks Removing the quick connector IMPORTANT: After installation is completed, turn on the If it is necessary to remove the quick connector (1), hot and cold water supplies. Check for leaks. Do not lose squeeze the tabs (2) on the quick connector and then the gasket (1) in the hose.
