USE AND CARE GUIDE

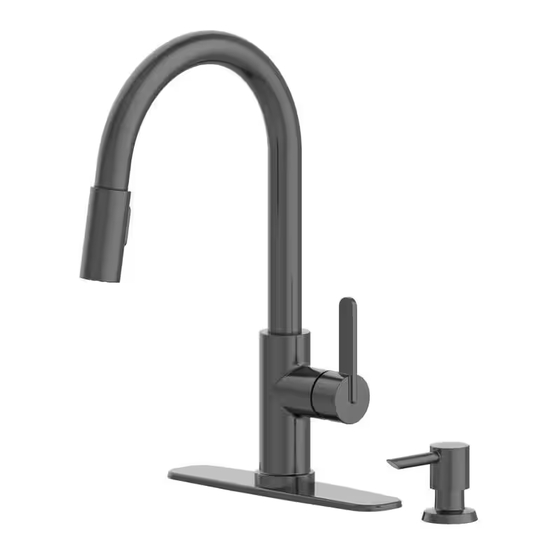

PAULINA SINGLE-HANDLE PULL-DOWN SPRAYER
KITCHEN FAUCET WITH SOAP DISPENSER
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday, 9 a.m. - 6 p.m., EST, Saturday
We appreciate the trust and con dence you have placed in Glacier Bay through the purchase of this kitchen
faucet. We strive to continually create quality products designed to enhance your home. Visit us online to see
our full line of products available for your home improvement needs. Thank you for choosing Glacier Bay!
With Deck Plate
Questions, problems, missing parts?
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM/GLACIERBAY
1007 812 575
1008 022 705
1008 022 733
1008 022 764
1008 371 256
1008 371 268
1011 058 675
Without Deck Plate
THANK YOU
Item #
HD67780-104405
HD67780-1001
HD67780-1008D2
HD67780-1010H
HD67780-104707F
HD67780-100602
HD67780-105806
Model #
Advertisement
Chapters
Table of Contents
Related Manuals for Glacier bay PAULINA HD67780-105806
Summary of Contents for Glacier bay PAULINA HD67780-105806
- Page 1 HOMEDEPOT.COM/GLACIERBAY THANK YOU We appreciate the trust and con dence you have placed in Glacier Bay through the purchase of this kitchen faucet. We strive to continually create quality products designed to enhance your home. Visit us online to see...
-
Page 2: Table Of Contents
Glacier Bay products are manufactured with superior quality standards and workmanship and are backed by our limited lifetime warranty. Glacier Bay products are warranted to the original consumer purchaser to be free of defects in materials or workmanship. We will replace FREE OF CHARGE any product or parts that proves defective. -
Page 3: Package Contents
Pre-Installation (continued) PACKAGE CONTENTS Faucet Assembly Soap Pump Assembly Part Description Quantity Part Description Quantity Weight clip Faucet assembly Soap pump FastMount™ Soap assembly Quick connector Escutcheon Soap dispenser mounting nut Gasket Soap bottle Weight HOMEDEPOT.COM/GLACIERBAY Please contact 1-855-HD-GLACIER for further assistance. -
Page 4: Installation
Installation Installing the faucet assembly Installing the faucet assembly CAUTION: Always shut off the water supply before NOTE: This step is for escutcheon installation (optional). removing an existing faucet or replacing any part of a If the escutcheon will not be used, install the faucet faucet. - Page 5 Installation (continued) Attaching the quick connector Securing the faucet assembly to the receiving block □ □ Before proceeding with installation con rm the Push the quick connector (C) rmly upward and arrows properly align on the FastMount™ quick attach it to the receiving block (1). Pull down install nut (B).
- Page 6 Installation (continued) Installing the weight Installing the soap dispenser □ □ Install the weight clip (G) at the point of the Insert the soap assembly (I) through the hose marking “weight here”. selected hole in the sink. Secure the soap assembly to the sink with the soap dispenser □...
-
Page 7: Operation
Installation (continued) Making the water supply connections NOTE: The hot side inlet tube is indicated by a label. Avoid twisting wires together or placing the wires close to each other and damaging. □ Thread the nut (1) on the supply line onto the outlet of the water supply valve (2) and tighten with a wrench. -
Page 8: Care And Cleaning
Operation (continued) Removing the quick connector □ If it is necessary to remove the quick connector (1), squeeze the tabs (2) on the quick connector and then pull down to disconnect. Squeeze Pull down Care and Cleaning □ To clean, wipe down with a damp cloth and dry with a towel. □... -
Page 9: Troubleshooting
Troubleshooting NOTE: Refer to the service parts section in this manual for a detailed drawing showing the location of the parts listed below. Problem Possible Cause Solution □ There are leaks The bonnet nut has come loose and the Use wrench to retighten the underneath the handle. -
Page 10: Service Parts
Service Parts HD67780-104405 /HD67780-1001 /HD67780-1008D2 /HD67780-1010H /HD67780-104707F /HD67780-100602 /HD67780-105806 Faucet ID tags can be found on the hot water inlet Part Description Part Number Part Description Part Number Spray head and Hose RP38446* O-ring RP60089 O-ring RP60141 Weight RP70689 Wearable ring RP70841 Weight clip RP70590... - Page 11 Questions, problems, missing parts? Before returning to the store, call Glacier Bay Customer Service 8 a.m. - 7 p.m., EST, Monday - Friday, 9 a.m. - 6 p.m., EST, Saturday 1-855-HD-GLACIER (1-855-434-5224) HOMEDEPOT.COM/GLACIERBAY Retain this manual for future use. Document #: 202401-B...
- Page 12 HOMEDEPOT.COM/GLACIERBAY GRACIAS Agradecemos la con anza que has depositado en Glacier Bay al comprar este grifo para cocina. Nos esforzamos por crear continuamente productos de calidad diseñados para mejorar su hogar. Visítanos en Internet para ver nuestra línea completa de productos disponibles para las necesidades de mejoras de tu hogar. ¡Gracias por...
-
Page 13: Información De Seguridad
GARANTÍA DE POR VIDA LIMITADA Los productos de Glacier Bay están fabricados con normas y mano de obra de calidad superior y están respaldados por nuestra garantía de por vida limitada. Los productos de Glacier Bay están garantizados al comprador consumidor original de estar libres de defectos en materiales o mano de obra. -
Page 14: Contenido Del Paquete
Pre-instalación (continuación) CONTENIDO DEL PAQUETE Ensamblaje de la bomba para jabón Ensamblaje del grifo Pieza Descripción Cantidad Pieza Descripción Cantidad Ensamblaje del grifo Bomba para jabón FastMount™ Ensamblaje para jabón Conector rápido Tuerca de montaje Placa protectora para el dispensador Junta de jabón Botella de jabón... -
Page 15: Instalación
Instalación Cómo instalar el ensamblaje Cómo instalar el ensamblaje del grifo del grifo PRECAUCIÓN: Cierra siempre el suministro de agua NOTA: Este paso es para la instalación de la placa antes de retirar un grifo existente o reemplazar alguna protectora (opcional). Si no usarás la placa protectora, parte del mismo. - Page 16 Instalación (continuación) Cómo fijar el ensamblaje del Cómo montar el conector grifo rápido al bloque receptor □ □ Antes de proceder con la instalación, con rma Presiona rmemente el conector rápido (C) que las echas se alinean correctamen te en la hacia arriba y fíjalo en el bloque receptor (1).
- Page 17 Instalación (continuación) Cómo instalar el dispensador Instalar la peso de jabón □ □ Instala el sujetador de la peso (G) en la punta Inserta el ensamblaje para jabón (I) en el de la manguera marcada “weight here” ori cio seleccionado del fregadero. Asegura (peso aquí).
-
Page 18: Funcionamiento
Instalación (continuación) Cómo hacer las conexiones del suministro de agua NOTA: El tubo de entrada del agua caliente se identi ca con una etiqueta. Evita enroscar los cables juntos o colocarlos cerca y evita dañarlos. □ Enrosca la tuerca (1) de la línea de suministro en la salida de la válvula de suministro de agua (2) y aprieta con una llave. -
Page 19: Cuidado Y Limpieza
Funcionamiento (continuación) Cómo quitar el conector rápido □ Si es necesario, retira el conector rápido (1), aprieta las pestañas (2) de la manguera y hala hacia abajo para desconectar. Aprieta Hala hacia abajo Cuidado y limpieza □ Para limpiar, usa un paño húmedo y seca con una toalla. □... -
Page 20: Solución De Problemas
Solución de problemas NOTA: Consulta la sección de piezas de repuesto de este manual para ver un dibujo detallado que muestra la ubicación de las piezas enumeradas a continuación. Problema Posible causa Solución □ Hay ltraciones debajo La tuerca ciega se a ojó y el aro tórico Usa la llave para volver a apretar de la manija. -
Page 21: Piezas De Repuesto
Piezas de repuesto HD67780-104405 /HD67780-1001 /HD67780-1008D2 /HD67780-1010H /HD67780-104707F /HD67780-100602 /HD67780-105806 Las etiquetas de identi cación de la mezcladora pueden encontrarse en la entrada de agua caliente. Pieza Descripción Número de pieza Pieza Descripción Número de pieza Aro tórico RP60089 Cabezal rociador RP38446* y manguera Peso... - Page 22 ¿Problemas, preguntas o piezas faltantes? Antes de regresar a la tienda, llama al servicio al cliente de Glacier Bay de lunes a viernes entre 8 a.m. y 7 p.m. y los sábados entre 9 a.m. y 6 p.m.(hora estándar del Este) 1-855-HD-GLACIER (1-855-434-5224) HOMEDEPOT.COM/GLACIERBAY...
