Cardi Diamond Pulse-Tech Safety And Users Manual
  1. Manuals
  2. Brands
  3. Cardi Manuals
  4. Drill
  5. Diamond Pulse-Tech
  6. Safety and users manual

Cardi Diamond Pulse-Tech Safety And Users Manual

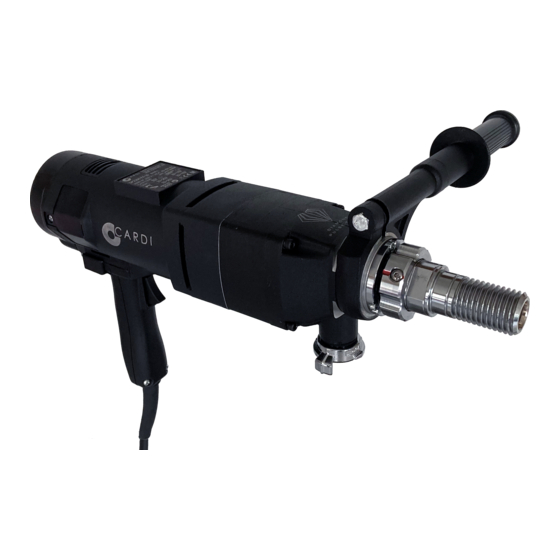

Hand-held core drill
Hide thumbs Also See for Diamond Pulse-Tech:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 15

Quick Links

Download this manual
IT-
MANUALE DI ISTRUZIONI ED USO PER:
CAROTATRICE MANUALE
EN-
SAFETY AND USER MANUAL FOR:
HAND-HELD CORE DRILL
NL-
VEILIGHEIDS-EN GEBRUIKSVOORSCHRIFTEN VOOR:
HANDKERNBOORMACHINE
FR-
MANUEL DE SÉCURITÉ ET D'UTILISATION POUR:
CAROTTEUSE MANUELLE
DE-
SICHERHEITS- UND BETRIEBSANLEITUNG FÜR:
HANDGEFÜHRTE BOHRGERÄTE
ES-
MANUAL DE USUARIO Y DE SEGURIDAD PARA:
PERFORADOR MANUAL
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ:
RU-
РУЧНОГО КОРОНЧАТОГО СВЕРЛА
CARDI s.r.l.
via Leonardo da Vinci, 21 I-24030 Pontida (BG), Italy
tel. +39 035 795029
info@cardi.biz www.cardi.biz
DP 2200 ME-16 - DPH 2200 ME-16 - DPH 3000 ME-17 08-2021
