MOTORIDUTTORE IDRAULICO
MANUALE DI ISTRUZIONE E ASSISTENZA
CARDI srl
Sede legale ed amministrativa:
Via Leonardo da Vinci, 21 - tel 035 795029 - fax 035 796190
e-mail:
info@cardi-ita.com
24030 PONTIDA –BG – Italia
http://www.cardi-ita.com
Advertisement
Table of Contents
Related Manuals for Cardi HYDRO 1-25
Summary of Contents for Cardi HYDRO 1-25

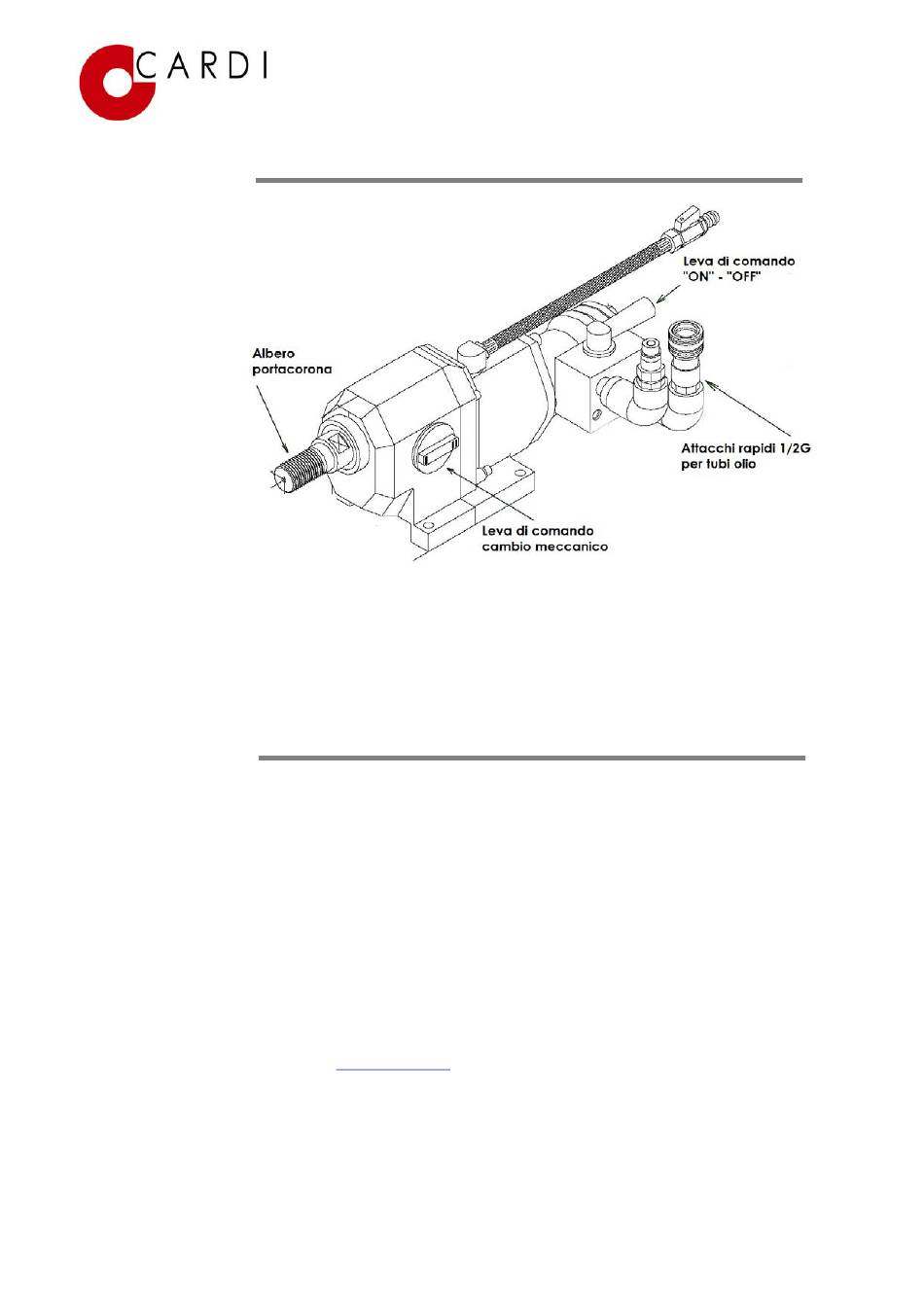

- Page 1 MOTORIDUTTORE IDRAULICO MANUALE DI ISTRUZIONE E ASSISTENZA CARDI srl Sede legale ed amministrativa: 24030 PONTIDA –BG – Italia Via Leonardo da Vinci, 21 - tel 035 795029 - fax 035 796190 e-mail: info@cardi-ita.com http://www.cardi-ita.com ....................................…………………………….………......
- Page 2 Al fine di evitare pericolosi sbalzi di pressione, non aprite mai le connessioni rapide dei tubi se c’ è circolazione di olio. Controllate che la portata della centralina sia inferiore a 40/min peri i modelli HYDRO 1-25 and HYDRO 1-50 e inferiore a 50l/min per i modelli HYDRO 1-80 e HYDRO 1-100.
-
Page 3: Collegamento Alla Rete Idrica
Potete usare fluidi non infiammabili o biodegradabili, ma questo potrebbe causare una riduzione delle prestazioni e della durata del motore. Se notate perdite di olio dalla macchina o dall'impianto idraulico togliete immediatamente pressione all'impianto e scollegate la macchina dalla centralini di alimentazione. Comunicate l'inconveniente al costruttore o a personale qualificato. - Page 4 - Scegliete il tassello ad espansione adatto al Vs. telaio, attenendoVi alle dimensioni minime indicate a fianco (M 12). Tasselli ad espansione per il fissaggio dei ns. telai sono comunque disponibili come accessori: consultateci. - Praticate quindi un foro, adeguato al tassello scelto e posizionate nel foro il tassello.
- Page 5 non fosse possibile, rinunciate al foro che state effettuando e praticate un secondo foro, coassiale al primo ("sovraforatura"), di diametro superiore di almeno 15 - 20 mm......................................……………………... BLOCCHI - Qualora doveste perforare dei materiali in blocchi che non siano parte integrante di una costruzione, provvedete a fissarli rigidamente.
- Page 6 PRIMA DI INIZIARE LE OPERAZIONI DI FORATURA Controllate che la centralina sia regolata per erogare un massimo di 150bar per HYDRO 1- 25 and 180bar per HYDRO 1-50, HYDRO 1-80, HYDRO 1-100 Attenzione: questo requisito è della massima importanza per la sicurezza. Nel dubbio, chiedete un accurato controllo del sistema da parte di personale professionalmente qualificato.
- Page 7 rinunciate al foro che state effettuando e praticate un secondo foro, coassiale al primo ("sovraforatura"), di diametro superiore di almeno 15 - 20 mm. - A foratura passante ultimata o profondità di foratura raggiunta ("perforazione cieca") - arrestate la rotazione del motore portando la leva in posizione “OFF”, - mantenete l'erogazione dell'acqua, - sollevate la corona diamantata, agendo sul volantino di avanzamento del telaio fino ad estrarla dal foro effettuato,...
-
Page 8: Normative Di Riferimento
)....................................……………………....7 GARANZIA .......................................……………………..- Le carotatrici Cardi sono garantite per dodici mesi a partire dalla data d'acquisto. - La garanzia assicura la sostituzione delle parti riconosciute difettose di fabbricazione. - La garanzia decorre dalla data del documento di acquisto sul quale dovrà... - Page 9 HYDRAULIC POWERED CORE DRILL HEAD SAFETY AND INSTRUCTION MANUAL CARDI srl Sede legale ed amministrativa: 24030 PONTIDA –BG – Italia Via Leonardo da Vinci, 21 - tel 035 795029 - fax 035 796190 e-mail: info@cardi-ita.com http://www.cardi-ita.com ....................................……………………......
- Page 10 Check that the hydraulic power unit has a pressure adjustment set for max operating pressure 150bar for HYDRO 1-25 and 180bar for HYDRO 1-50, HYDRO 1-80, HYDRO 1-100 Attention: This requirement of safety is of fundamental importance. If in doubt you must demand an accurate control of the system by personal professionally characterized.
- Page 11 .....................................……………………....2 - WATER CONNECTION ......................................……………………..WATER - For the right use of core bits you have to cool diamond segments during drilling and keep clean drilled hole and drilling area. You can do it using water or air. - The water can flow in working area directly from the water mains or with a manual pump or a submersible pump sucking it from buckets or other containers.
- Page 12 ....................................…………………....SECURING BY A VACUUM PLATE - Warning : If you drill a wall or if you work far from the ground (drilling (VACUUM PUMP) ceiling), you have to strengthen this fixing system, using props. So you can avoid that, if there is an anomalous vacuum production, all the equipment falls out.
- Page 13 DRILLING - Warning : Before switching ON the motor, be sure that the hydraulic power unit has a pressure adjustment set for max. operating pressure 150bar for HYDRO 1-25 and 180bar for HYDRO 1-50, HYDRO 1-80, HYDRO 1-100 - When starting do leave open all the drain valve until the oil flow clean, without foam, to eliminate the air that can have been infiltrated in the piping.
- Page 14 ....................................……………………....UNESPECTED BIT JAMMING - Be steady when you are working, stay always alert and watch what you are OF THE CORE BIT doing. DURING DRILLING - Always expect jamming of the core bit during drilling. - Warning : Always be ready and quick to switch off the motor when the core bit jams during drilling. - Remember that the unit is equipped with a mechanical clutch, working in case of unexpected jamming, but a very quick action in switching off is necessary too.
-
Page 15: Planned Maintenance
- Always ask for original Cardi spare parts...................................………………….…......7 - NORMATIVES .....................................……………………....- The diamond core drilling equipments manufactured by Cardi are in compliance with the European Directives (CE) and the specific international standards (see the CE declaration of conformity)......................................…………………….....
