ÉTAPE 1
Préparation du mur
Le boîtier mural doit être installé pendant
la construction et il faut utiliser des linteaux pour
soutenir le bloc au-dessus du boîtier. Le boîtier n'est
pas en mesure de soutenir les briques ou les blocs
de béton. Il présente une hauteur et une largeur
modulaires :
Hauteur — Convient à 2 rangées de blocs de béton
— Convient à 6 rangées de briques ordinaires
— Convient à 5 rangées de briques géantes
Largeur — C onvient à environ 2 espaces entre
poteaux.
Dans le cas d'une construction existante, il faut
pratiquer une ouverture dans le mur. Il est essentiel
de pratiquer une ouverture de dimension appropriée
afin d'éviter l'installation de cales ou d'éléments
de charpente supplémentaires.

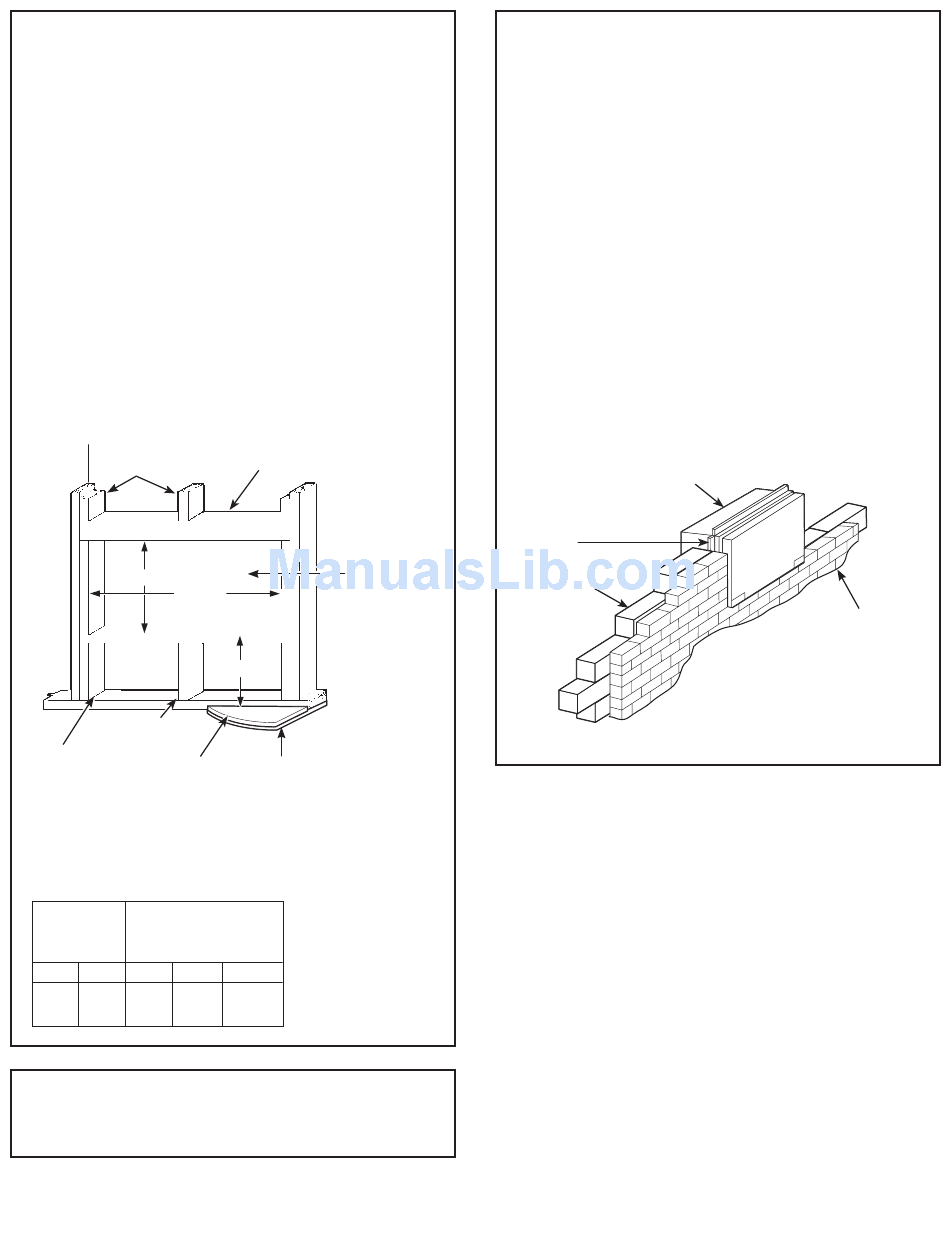

Poteau principal
Poteaux nains
40 cm (15 ⁄ po) min.
3
4
66,4 cm
(26 ⁄ po) min.
1
8
Poteau nain
Poteaux nains
Plancher fini
REMARQUE :
Installez un linteau pour soutenir
les briques, les blocs de béton, etc., au-dessus
du boîtier du climatiseur. (Si le climatiseur est installé
directement sous un appui de fenêtre, il n'est
peut-être pas nécessaire d'installer un linteau.)
DIMENSIONS
MINIMALES DE
L'OUVERTURE DIMENSIONS
FINIE* DU BOÎTIER
Hauteur Largeur Hauteur Largeur
41 cm 66,3 cm 39,7 cm 66,2 cm
(15 ⁄ po) (26 ⁄ po) (15 ⁄ po) (26 ⁄ po)
3 1 5 1
4 8 8 16
REMARQUE :
Si un coussinet d'isolant est installé sur
un boîtier mural RAB47 ou RAB48 ou RAK66, retirez-le
avant d'installer l'appareil.
Linteau – une pièce de 10,2 cm x 10,2 cm
(4 po x 4 po) ou deux pièces de 5,1 cm x
10,2 cm (2 po x 4 po) sur le chant
Ajustez la
charpente afin
d'obtenir cette
dimension
(*Voir le tableau
«D»*
de la page 1)
Sous-plancher
* I l peut être nécessaire
d'accroître les dimensions en
raison de situations uniques
si vous utilisez des cornières.
Profondeur
40,6 cm
(16 po)
ÉTAPE 2
Préparation du boîtier
Si vous devez utiliser et installer des cornières
achetées localement, procédez de la façon suivante :
1. Placez les cornières sur le dessus et les côtés
du boîtier, à l'endroit voulu (de l'avant vers l'arrière),
les angles faisant face à l'arrière du boîtier
(extérieur). Placez les cornières de façon verticale
de chaque côté du boîtier afin que l'installation
soit de niveau.
2. Faites des marques sur le boîtier vis-à-vis des trous
des cornières.
3. Percez des trous de 4 mm (5/32 po) de diamètre
aux endroits marqués sur le boîtier et installez les
cornières à l'aide de vis n° 10 x 1/2 po seulement.
Installez les vis par l'extérieur du boîtier.
REMARQUE :
Ne percez pas de trous dans le fond
du boîtier.
Intérieur de la pièce
Cornière
(achetée localement)
Bloc
2
Boîtier
Brique
