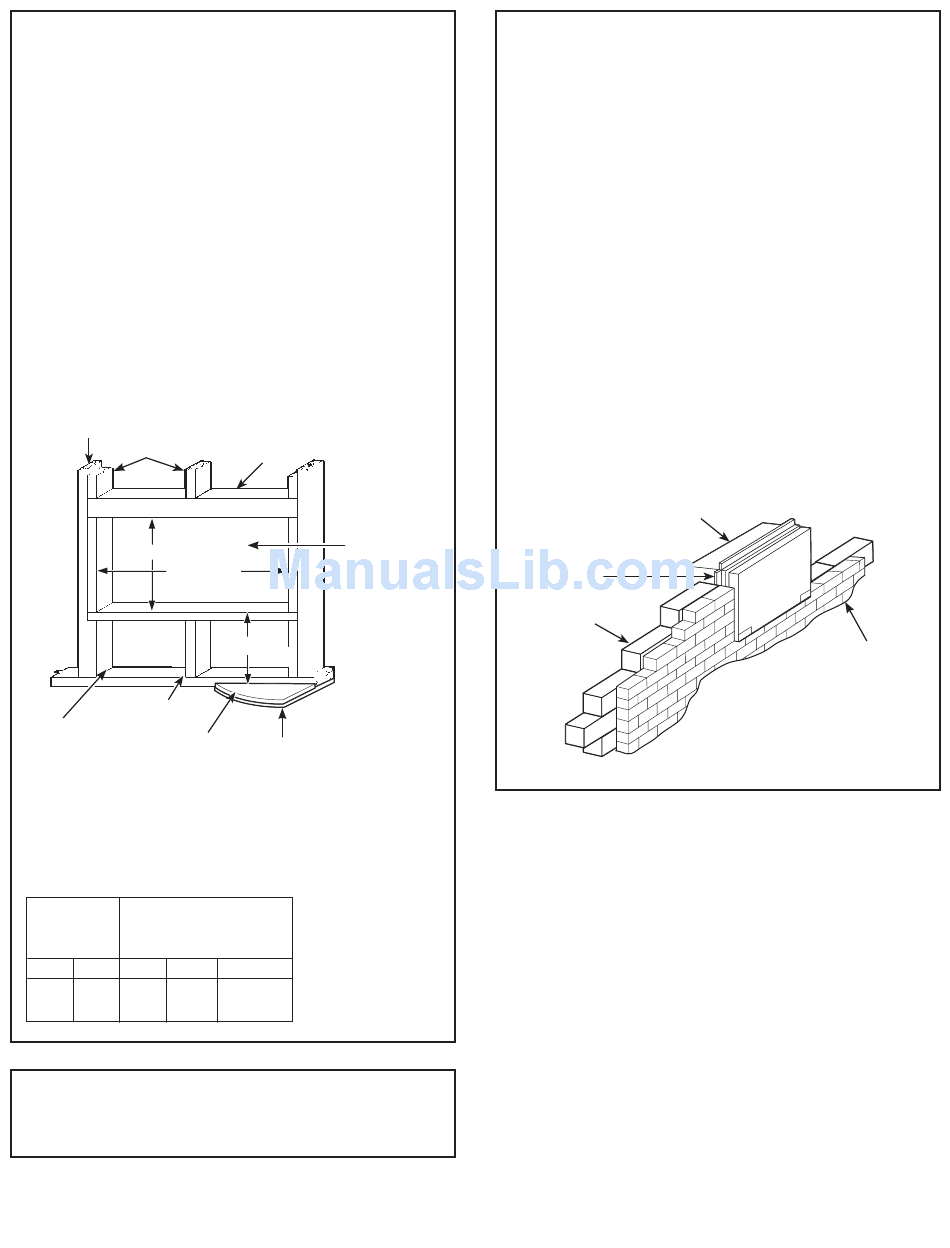

PASO 1
Preparación de la pared
La caja de pared debe instalarse durante
la construcción y deben utilizarse dinteles para
sostener el bloque ubicado sobre la caja de pared.
La caja no podrá soportar el peso del bloque
de concreto o ladrillo. La caja es modular en altura
y ancho:
Altura — Entran 2 hiladas de bloques de concreto
— Entran 6 hiladas de ladrillos comunes
— Entran 5 hiladas de ladrillos grandes
Ancho — Entran aproximadamente 2 columnas
huecas
Para construcciones existentes, deben realizarse
aberturas de pared. Resultan esenciales las aberturas
de pared de las dimensiones adecuadas para evitar
la necesidad de utilizar rellenos o armazones
adicionales.
Columna principal
Columnas
15 ⁄ " (40 cm) Min.
3
4
" (66,4 cm)
26 ⁄
1
8
Min.
Viga
Columnas
Piso
terminado
NOTA:
Utilice un dintel para sostener ladrillos,
bloques, etc. sobre la caja del acondicionador de aire.
(Si se encuentra directamente bajo el alféizar de una
ventana, puede no resultar necesario el uso
de un dintel.)
DIMENSIONES
DE ABERTURAS
MÍNIMAS DIMENSIONS
TERMINADAS* DU BOÎTIER
Altura Ancho Altura Ancho Profundidad
15 ⁄ " 26 ⁄ " 15 ⁄ " 26 ⁄ "
3 1 5 1
4 8 8 16
(41 cm) (66,3 cm) (39,7 cm) (66,2 cm)
NOTA:
Si se encuentra instalada una almohadilla
aislante para caja de pared RAB47 o RAB48
o RAK66, quítela antes de instalar la unidad.
Travesañor—4" (10,2 cm) × 4"
(10,2 cm) o dos 2" (5,1 cm) × 4"
(10,2 cm) en el borde
Ajuste el
armazón para
asegurar esta
dimensión
(*Ver la tabla
de la página 1)
"D"*
Sub-piso
* Las dimensiones pueden
tener que incrementarse
para adecuarse a situaciones
únicas en el campo si se
utilizan ángulos de la caja.
16"
(40,6 cm)
PASO 2
Preparación de la caja
Si deben utilizarse e instalarse ángulos de la caja
proporcionados en el lugar de la instalación, proceda
de la siguiente manera:
1. Coloque los ángulos de la caja alrededor
de la parte superior y los lados de la caja en
la ubicación deseada (de parte frontal a trasera)
con los ángulos orientados hacia atrás (afuera).
Coloque los ángulos de la caja en forma vertical
sobre cada lado de la misma para lograr una
instalación nivelada.
2. Marque la caja a través de los orificios
de los ángulos de la caja.
3. Perfore orificios de 5/32" (4 mm) de diámetro
en las ubicaciones marcadas en la caja y monte
los ángulos utilizando sólo tornillos de 10 x 1/2
Instale los tornillos desde el exterior de la caja.
NOTA:
No perfore orificios en la parte inferior
de la caja.
Lado de la habitación
Ángulo de la caja
(proporcionado
en el lugar
de la instalación)
Bloque
2
Caja
.
"
Ladrillo
