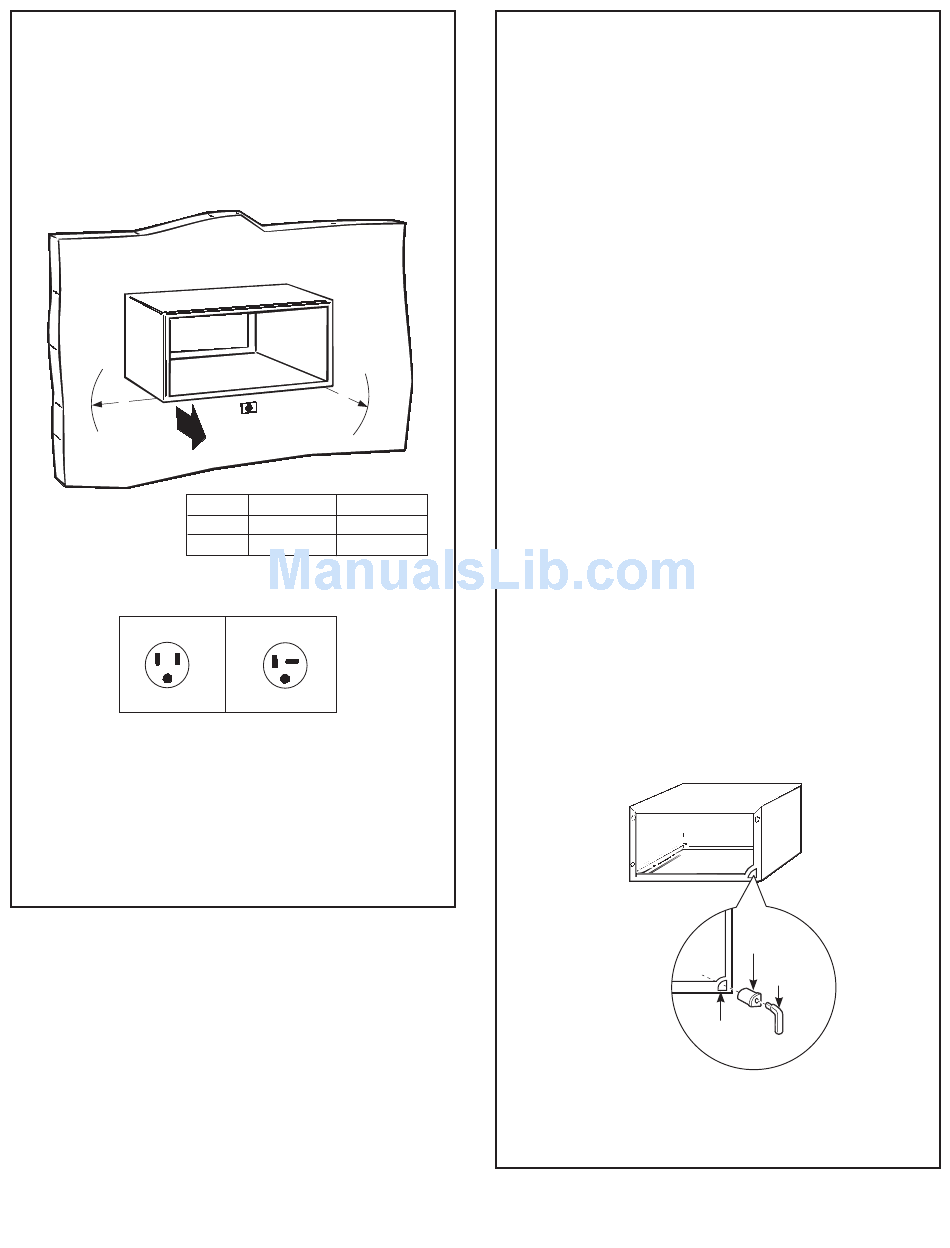

REQUERIMIENTOS ELÉCTRICOS (230V/208V)
Deben tomarse las medidas adecuadas para que
el tomacorriente se encuentre cerca de la caja.
Todo el cableado debe realizarse en cumplimiento
con códigos y regulaciones locales. El cable incluido
con el chasis (si se usa) se extenderá hasta
el tomacorriente de pared ubicado dentro
del área indicada abajo.
A
Adentro
Modelo
115 V
230/208 V
Tomacorrientes de pared
120V/115V 12 amp
Tipo "en serie"
Todo el cableado debe realizarse en cumplimiento
con códigos y regulaciones eléctricos locales.
Ver el Manual del propietario sobre cómo conectar
el suministro eléctrico.
NOTA:
El cableado de aluminio en estructura
puede presentar problemas especiales—consulte
a un electricista calificado.
B
"A"
"B"
47" (119,3 cm)
72" (182,9 cm)
39" (99 cm)
65" (165,1 cm)
230V/208V 20 amp
Tipo "perpendicular"
Las especificaciones pueden sufrir cambios sin previo aviso
Un producto de calidad de GE Appliances
KIT DE DRENAJE (opcional)
Si resulta necesario instalar un kit de drenaje en esta
caja de pared, el siguiente kit se encuentra disponible:
Drenaje externo RAD4A1
Este dren externo llevará el agua condensada lejos
de la unidad y del edificio.
Para instalar:
1. Corte el extremo sólido del tapón de goma
(aprox. 1/8" [3 mm]). Asegúrese de que el orificio
se encuentre abierto a lo largo del tapón.
Introduzca el tapón a través del orificio de drenaje
ubicado en la esquina del gabinete. (Sumergir
el tapón de goma en alcohol desnaturalizado
o en espuma de jabón facilitará esta acción).
2. Introduzca el accesorio de drenaje en el tapón
de goma.
3. Conecte el tubo de drenaje proporcionado
en el lugar de la instalación al accesorio de
drenaje. Instale abrazaderas de alivio de tensión
en el tubo de drenaje para evitar pérdidas debido
a las tensiones o vibraciones mecánicas.
4. Debe aplicarse un sellador que no endurezca
donde el tapón de goma se conecta con
el gabinete y donde el accesorio de drenaje
se conecta con el tapón de goma.
5. Si se utiliza una tubería metálica como tubo de
drenaje, debe usarse un trozo pequeño de tubería
de goma o de pl·stico para conectar el accesorio
de drenaje al tubo de drenaje. Esto evitará tensión
mecánica sobre el accesorio de drenaje y reducirá
la transmisión de vibración de la unidad al tubo
de drenaje.
6. Si se utiliza una parrilla trasera arquitectónica en
esta instalación, es necesario cortar una pequeña
sección triangular desde la esquina inferior
derecha de la parrilla para brindar un espacio
adecuado para el tubo de drenaje.
NOTA:
Puede ser preferible o necesario instalar el kit
de drenaje en la caja antes de instalar la caja dentro
de la pared.
4
Tapón
de goma
Accesorio
de drenaje
Gabinete
