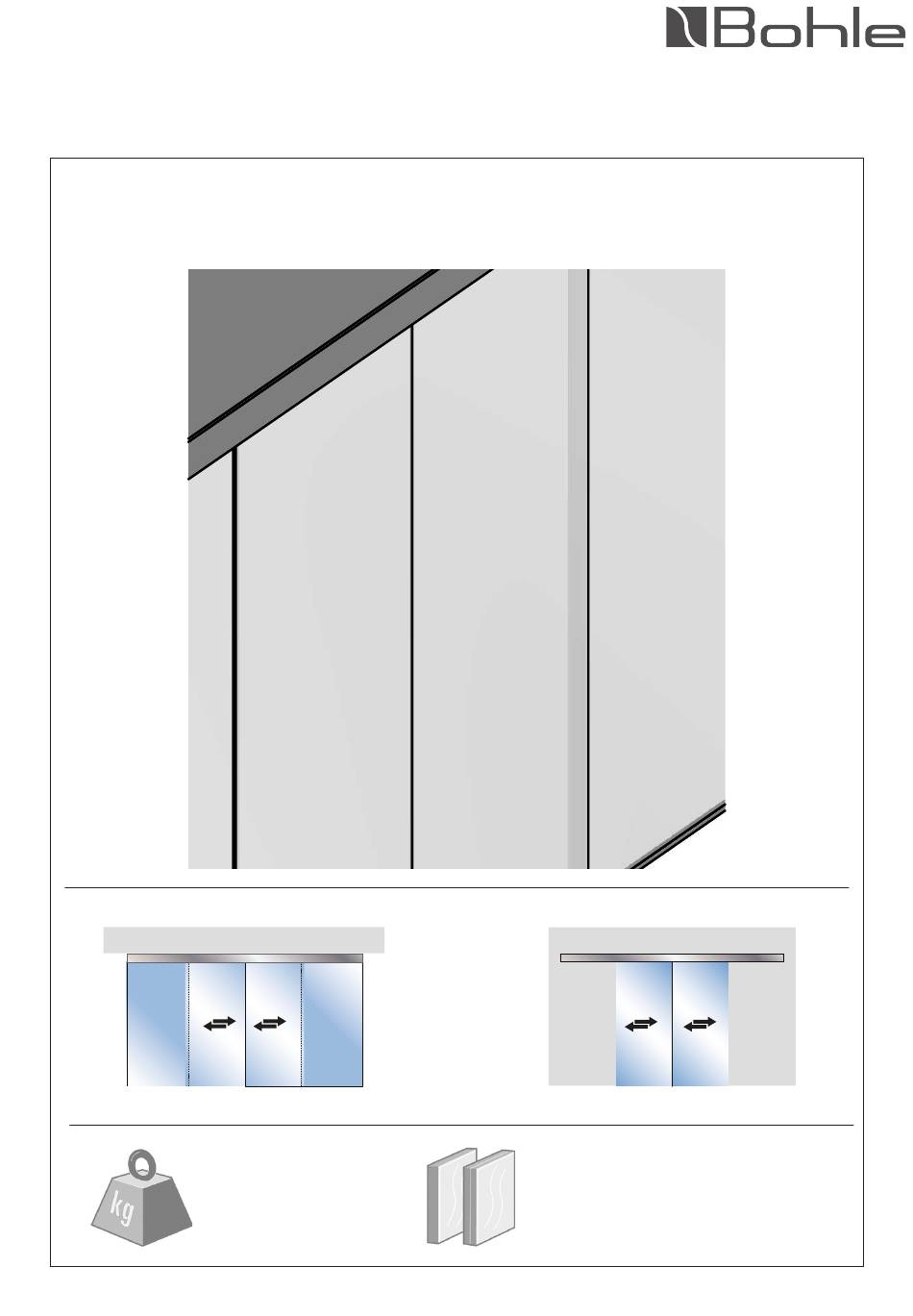

MasterTrack BT Synchro
Montageanleitung · Instruction Manual · Instructions d'installation · Instrucciones de
instalación · Istruzioni per l'installazione · Szerelési útmutató · Monteringsanvisning ·
Installatie-instructies · Инструкция по монтажу
65 / 80 / 120 kg
143 / 176 / 265 lbs
8 - 10 mm
max 1/2 ''
Advertisement
Related Manuals for Bohle MasterTrack BT
Summary of Contents for Bohle MasterTrack BT
- Page 1 MasterTrack BT Synchro Montageanleitung · Instruction Manual · Instructions d‘installation · Instrucciones de instalación · Istruzioni per l‘installazione · Szerelési útmutató · Monteringsanvisning · Installatie-instructies · Инструкция по монтажу 8 - 10 mm 65 / 80 / 120 kg max 1/2 ‘‘...
-
Page 2: Optional Components
MasterTrack BT Synchro BO 5800001 BO 5800002 BO 5800002 Optional Components 65 kg (143 lbs) BO 5800060 + BO 5800002 GB = min. 580 mm 80 kg (173 lbs) GB = min. 640 mm BO 5800080 + BO 5800002 130 kg (286 lbs) BO 5800120 + BO 5800002 GB = min. -
Page 3: Mounting Kit
BO 5802021 / BO 5803021 / BO 6703434 / BO 5802011 / BO 5803011 / BO 5802031 BO 5804021 / BO 5806021 BO 6703446 BO 5804011 / BO 5806011 Optional Mounting Kit 2 - 2,5 13 Nm 3 - 4 BO 5104734 Glass Cleaner BO 5107911... - Page 4 HM = H - 85 HF = H - 75 ±3 HM = H - 85 HF = H - 75...
- Page 5 Laufschiene in das Festverglasungsprofil klicken. Bei Wandmontage die Käfigmutter nicht einsetzen. Clip top track and fixed glass profile with the cage nut. With wall assembly DO NOT insert cage nut. OPTIONAL Den Haken von Position 2a zu Position 2b drücken bis es klickt. Press the hook from position 2a to 2b since it clicks.
- Page 6 Bei Wandmontage die Käfigmutter nicht einsetzen. With wall assembly DO NOT insert cage nut.
- Page 7 Montage Festverglasung Assembly fixed glass 8 mm 10 mm 8,76 mm 10,76 mm...
- Page 8 Die 3 Konterplatten an diesen Stellen in dem Profil einsetzen Insert in the top track the 3 counterplate as showns...

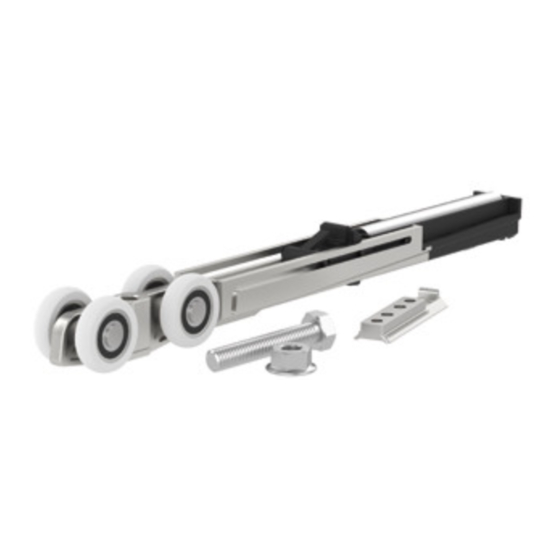

- Page 9 Die Rollen im Profil befestigen Tighten the rollers to the plates Türen montieren Door assembly Türen in der Höhe ausrichten ± 3 Adjust the height of the doors...
- Page 10 Den Zahnriemen installieren Fit the toothed belt Schneiden Sie den Überschuss ab Cut the excess Stellen Sie die Türen ein. Schließen Sie sie. Ziehen Sie die Schrauben fest Adjust the doors. Close them. Tighten the screws...
- Page 12 Croatia Estonia France Italy Bohle d.o.o. Bohle AG · Departement Français Bohle Baltic Bohle Italia s.r.l. 51000 Rijeka 13619 Tallinn 42781 Haan, Germany 20080 Vermezzo (MI) T +385 051-329-566 T +372 6112-826 T +39 02 94967790 T +49 2129 5568-222 info@bohle.hr...
