Bohle SmartStop GLASS Installation Instructions

Montageanweisung
SlideTec optima modul 80-SmartStop
GLAS
Der Einzugsdämpfer SmartStop macht Schluss mit laut
schließenden und zurückspringenden Schiebeflügeln.
Die Tür wird vor Erreichen der Endposition abgefan-
gen und anschließend in die Endlage gezogen und dort
gehalten.
Produktvorteile
• SmartStop Einheit wird verdeckt in die Endlagen der Laufschiene
montiert
• einfache Montage
• einfach nachrüstbar
• leises und komfortables Schließen
• Dämpfung kann ein- oder beidseitig erfolgen
• verwendeter Luftzylinder ist wartungsfrei
• Tür wird in den Endlagen gehalten, somit ist ein zusätzlicher
Fangstopper nicht erforderlich
Artikel-Nr.: 5101604
Flügelgewicht max. 80 kg

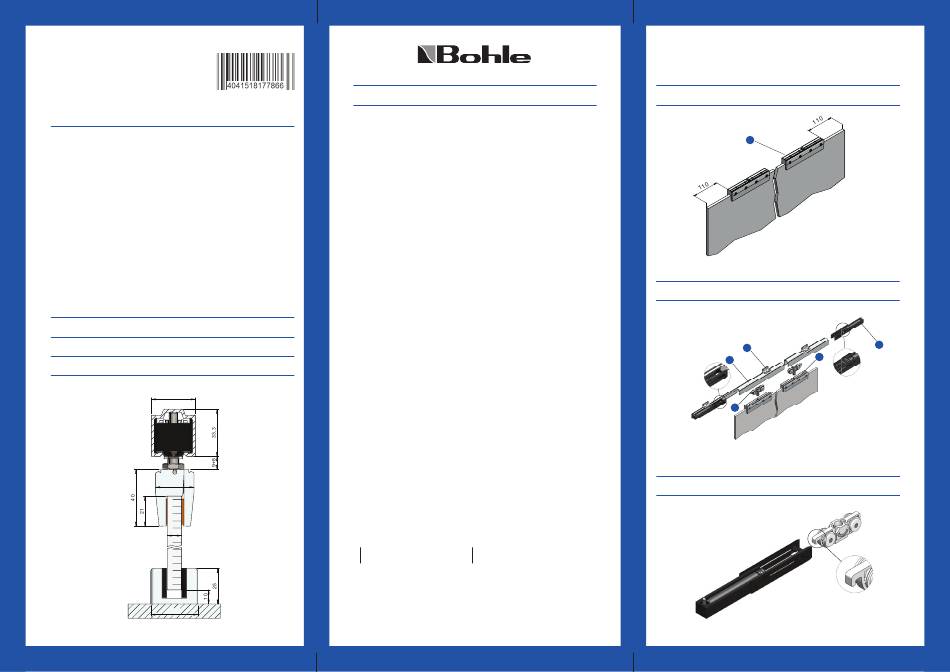

Abbildung 1
31
27
10
33
Montageschritte
1. Die Laufschiene (1) mit den montierten Wandwinkeln (2)
an die Wand oder (ohne Wandwinkel) direkt an die Decke
montieren.
2. Die Rollapparate (3) mit den Tragschrauben in die Lauf-
schiene (1) einschieben. Dabei ist darauf zu achten, dass
der Fanghaken vom Rollapparat (3) in Richtung der Smart-
Stop-Einheit (4) zeigt, siehe Abb. 4.
3. SmartStop-Einheit (4) jeweils am Ende der Laufschiene
einschieben und festsetzen. Dämpfereinheit spannen.
Hierfür die Mitnehmergabel mittels Schraubendreher in die
Endlage schieben, bis diese in der Vertiefung einrastet.
Achtung: SmartStop nur im eingebauten Zustand in
der Laufschiene spannen!
4. Die Glasscheibe muss sauber und fettfrei sein, daher die
Glasscheibe (Klemmflächen) z.B. mit Spiritus oder Aceton
reinigen. Weiter empfehlen wir die Reinigung der Kunst-
stoffflächen im Glasklemmstück (5). Die Glasklemmstücke
(5) nach Abb. 2 jeweils 110 mm von der Türkante entfernt
vollständig aufschieben und die Torxschrauben (TX30)
gleichmäßig mit 15 Nm festdrehen.
5. Die Schiebetür einhängen, ausrichten und die Kontermut-
tern an den Glasklemmstücken festziehen.
6. Die untere Führung positionieren, anzeichnen, bohren und
befestigen.
7. Die Dämpfer-Einheiten in den gewünschten Endlagen der
Türen positionieren.
Germany Austria
Bohle AG - Head Office Bohle GmbH
Dieselstraße 10 Lemböckgasse 63/1/1
D-42781 Haan A-1230 Wien
T +49 2129 5568-0 T +43 1 804 4853-0
F +49 2129 5568-201 F +43 1 804 4853-33
info@bohle.de info@bohle.at
Abbildung 2
5
Abbildung 3
4
2
5
1
3
Abbildung 4
