MasterTrack BT

Montageanleitung · Instruction Manual · Instructions d'installation · Instrucciones de

instalación · Istruzioni per l'installazione · Szerelési útmutató · Monteringsanvisning ·

Installatie-instructies · Инструкция по монтажу

65 / 80 / 120 kg

143 / 176 / 265 lbs

Deckenbündig · recessed in ceiling

8 - 12,76 mm

max 1/2 ''

Need help?

Do you have a question about the MasterTrack BT and is the answer not in the manual?

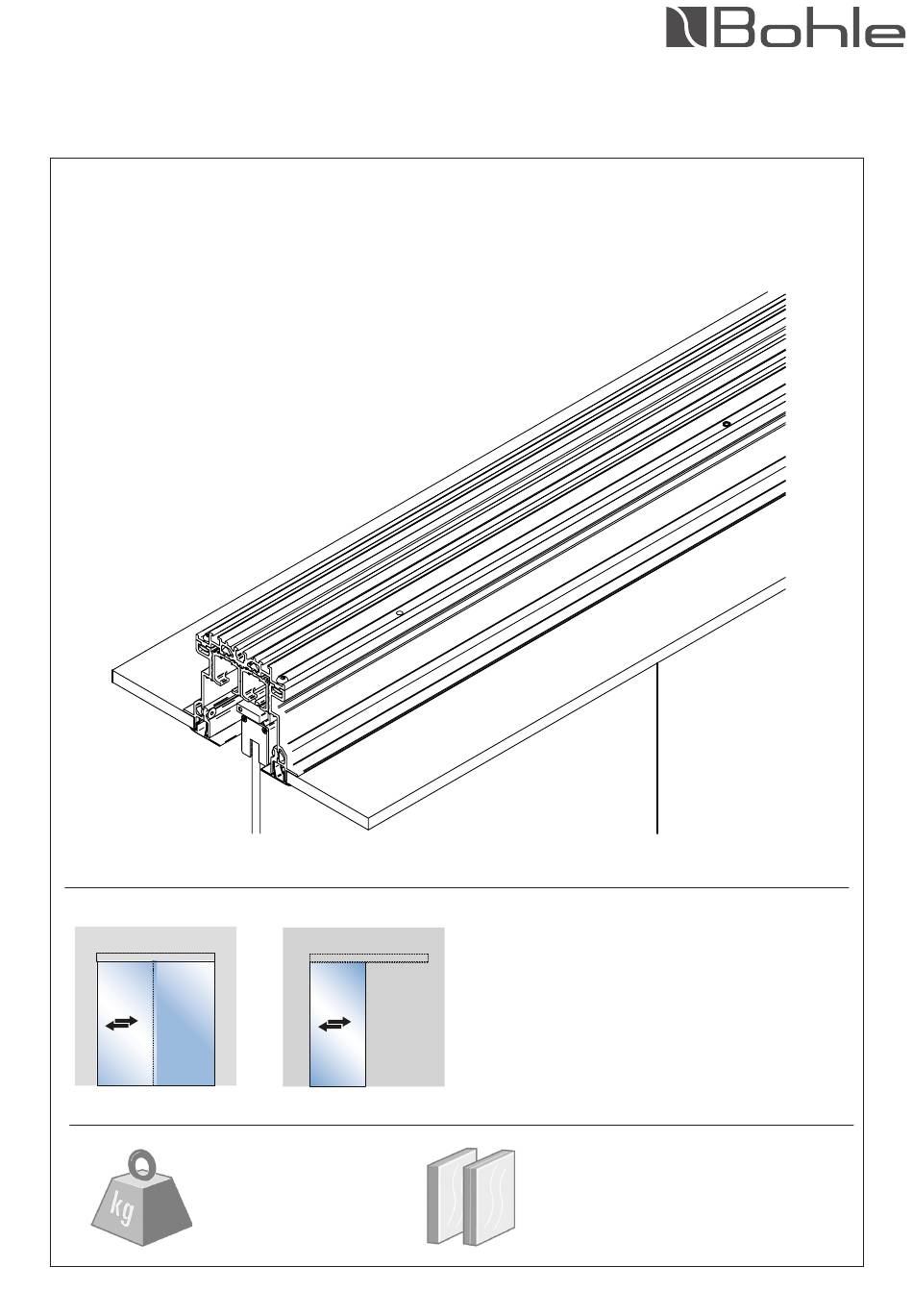

Page 1 MasterTrack BT Deckenbündig · recessed in ceiling Montageanleitung · Instruction Manual · Instructions d‘installation · Instrucciones de instalación · Istruzioni per l‘installazione · Szerelési útmutató · Monteringsanvisning · Installatie-instructies · Инструкция по монтажу 8 - 12,76 mm 65 / 80 / 120 kg max 1/2 ‘‘...
Page 2 Höhe Boden - Decke Ground - Ceiling height Höhe Schiebetür HM = H + 11 sliding door height Höhe Festverglasung HF = H + 4 Fixed glass height Min 10 / Max 120 Tür Breite Z + 125 Door width Schiebetür Breite (P x 2) - 145 Sliding door width...
Page 4 Festverglasung einsetzen und die Bodenführung fixieren Insert fixed glazing and fix the floor guide in place...
Page 5 8 mm 10 mm 12 mm 8,76 mm 10,76 mm 12,76 mm 13 Nm...
Page 6 Blöcke in die Klemmen einsetzen, so dass die Schraube herausragt. Die Scheiben ausrichten und vollständig einsetzen. Insert the blocks into the clamps so that the screw must protrude. Align the discs and insert them completely. Die Madenschraube im Inneren des Blocks festziehen Tighten the grub screw inside the block.
