音声レベルの調整
ディップスイッチ DS1 および DS3 は 10ｄB ステップのアッテネータ（ATT)で、それぞれチ
ャンネル１およびチャンネル 2 のマイクレベルを調整するものです。定格入力時の CN9 端
子の 4 番-5 番間〔OUT1（H-L)〕または７番-8 番間〔OUT2（H-L)〕の音声出力レベルが 0dBm
（2.2Vpp）になるようにディップスイッチを設定します。
工場設定：10 dB (ON); 20 dB (OFF); 30 dB (OFF) および 40 dB (OFF)
(ATT を入れる場合は、どれか 1 つを ON にします。)
チャンネル１入力
(ハンドセット 1)
チャンネル 2 入力
(ハンドセット 2)
下の表はディップスイッチ DS2 と DS4 の機能を示します。
ディップスイッチ
#1(10 dB ATT) ON の時スピーカ信号を 10ｄB 減衰する。工場設定：OFF
#2(MIX)
OFF に設定すると、PTT スイッチの状態に応じて「mic」または「sp」
信号が VDR に送出される。ON に設定すると、 「mic」および「sp」両方
の信号が常に VDR に送出される。工場設定：OFF
ジャンパー設定
ジャンパー線 JP1 は次のように機能します。
・ショート（工場設定） ： CH1 および CH2 からの入力信号は、それぞれ OUT1 および OUT2
・オープン:

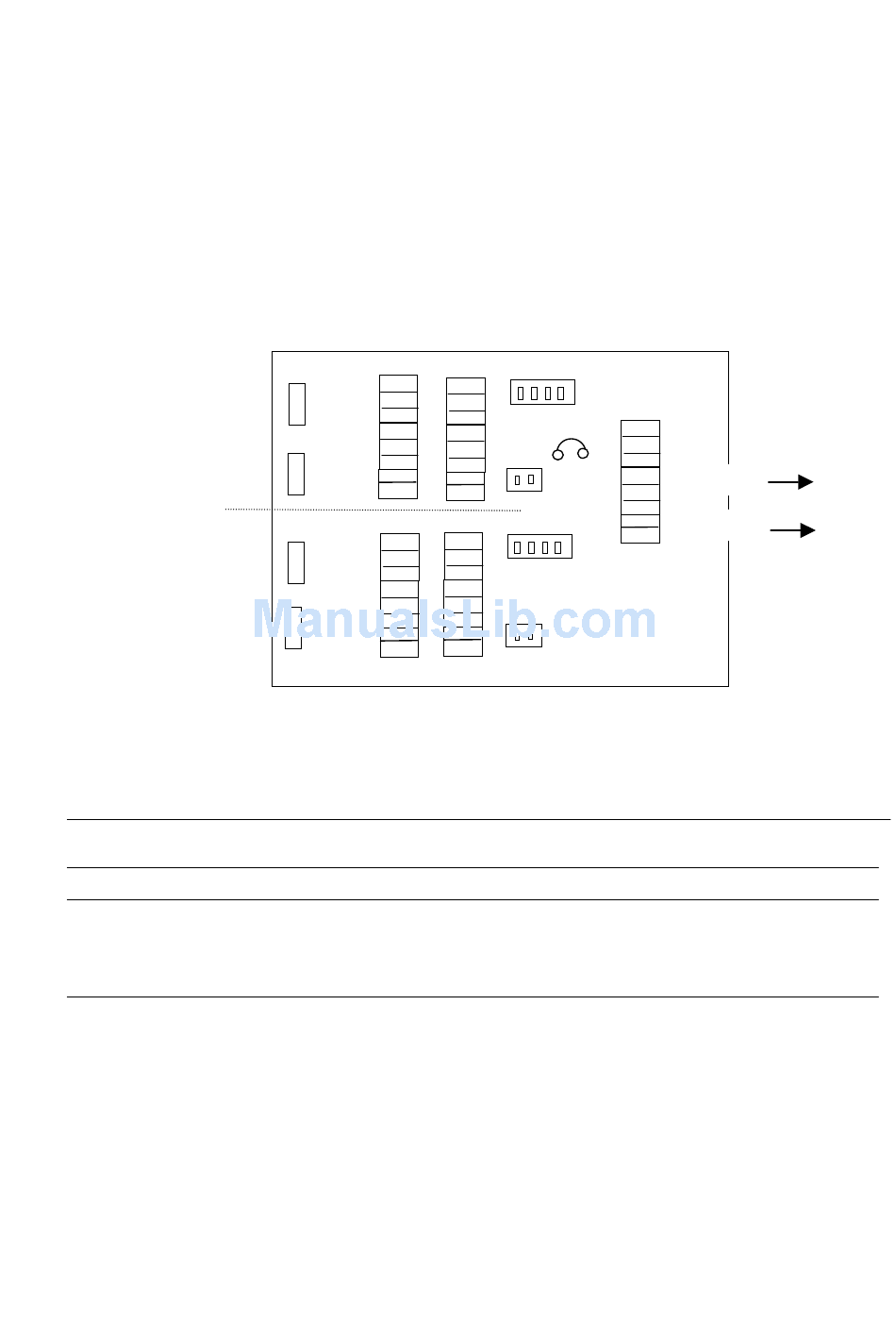

IF-5200 内のディップスイッチとジャンパー線配置
機能
ポートから出力。
CH1 および CH2 からの入力信号は合成され、
OUT1 ポートから出力。
DS1
JP1
DS2
DS3
DS4
4
CN9
# 4 OUT1
OUT2
# 7
VDR へ
