Furuno IF-5200 Operator's Manual page 12

1
A
ハンドセットハンガー
HANDSET HANGER
HSC701K-B20
マイクレセプタクル
ボックス
MIC RECEPTACLE BOX
B
RBD-VHF/VHF-B
ウイングハンドセット
WING HANDSET
HS6000FZ-6/5
C
注記
＊１）造船所手配。
D
＊２）工場にて取付済み。
NOTE
*1. SHIPYARD SUPPLY.
*2. FITTED AT FACTORY.
DRAWN
K.MIYAZAWA
Apr. 21 '04
CHECKED
TAKAHASHI.T
APPROVED
Takahashi T
SCALE
MASS
DWG.No.
C4418-C02- E
FM10PS-6H *2
1
2
3
4
5
6
*1
TTYC-4S
1
2
3
4
*1
GND
×2
IV-1.25SQ.
.
kg
2
VHFインターフェイス
VHF INTERFACE
IF-5200
CN3 CN4
*2
0V 0V 1
PTT SW PTT SW 2
MIC-H MIC-H 3
MIC-C MIC-C 4
SP(H) SP(H) 5
THRU1 THRU1 6
THRU2 7
0V 8
CN5/6 CN7/8
*2
1 0V 0V 1
2 PTT SW PTT SW 2
3 MIC-H MIC-H 3
4 MIC-C MIC-C 4
5 SP(H) SP(H) 5
6 THRU1 THRU1 6
7 THRU2 THRU2 7
8 0V 0V 8
CN9
24VDC(+) 1
24VDC(-) 2
3
OUT1(H) 4
OUT1(L) 5
6
OUT2(H) 7
OUT2(L) 8

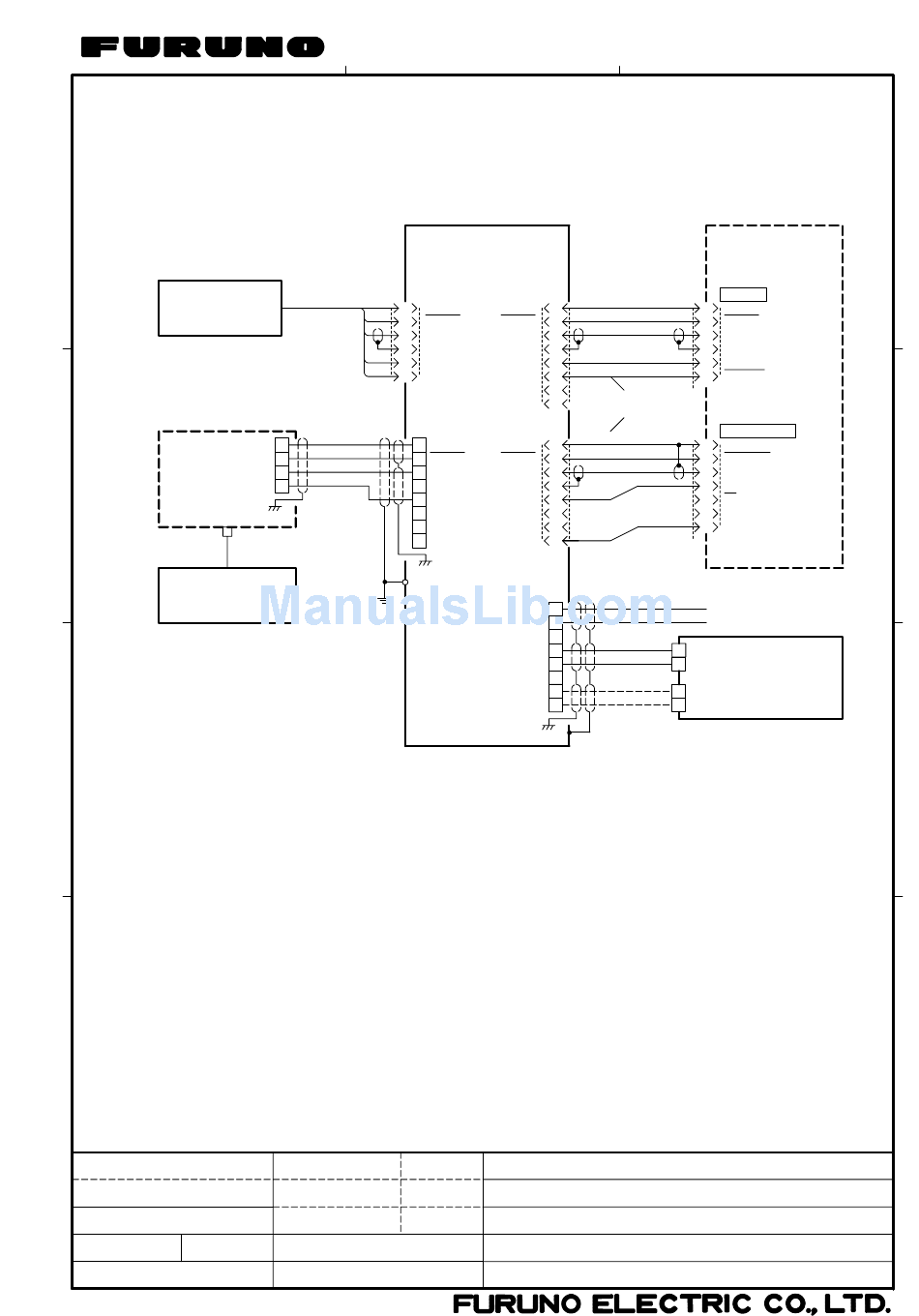

TITLE
IF-5200 (W/FM-8500)
名称
VHFインターフェイス
相互結線図
NAME
VHF INTERFACE
INTERCONNECTION DIAGRAM
3
VHF送受信機
VHF TRANSCEIVER UNIT
FM-8500
FM10PS-6H HANDSET
1m
1 0V
2 PTT SW
3 MIC-H
4 MIC-C
5 HS SP
6 HOOK SW
CABLE ASSY.
付属ケーブル
FM14-7P WING HANDSET
1m
1 0V
2 W_PTT SW
3 W_MIC
4 W_SP
5 TX/RX
6 +15V
7 0V
電源
*1
TTYCS-1
SOURCE
24VDC
*1
TTYCS-1
L VHF-1
航海情報記録装置
L
VOYAGE DATA
*1
RECORDER
TTYCS-1
L VHF-2
VR-5000
L
S-1
