VHF インターフェイス IF‑5200
本インターフェイスは、VHF 送信信号と受信信号をミックスして航海情報記録装置 VR‑5000
に送出するものです｡
仕様
電源：
マイク入力レベル：
工場出荷時設定値：
スピーカ入力レベル：
工場出荷時設定値：
PTT スイッチ信号：
出力：

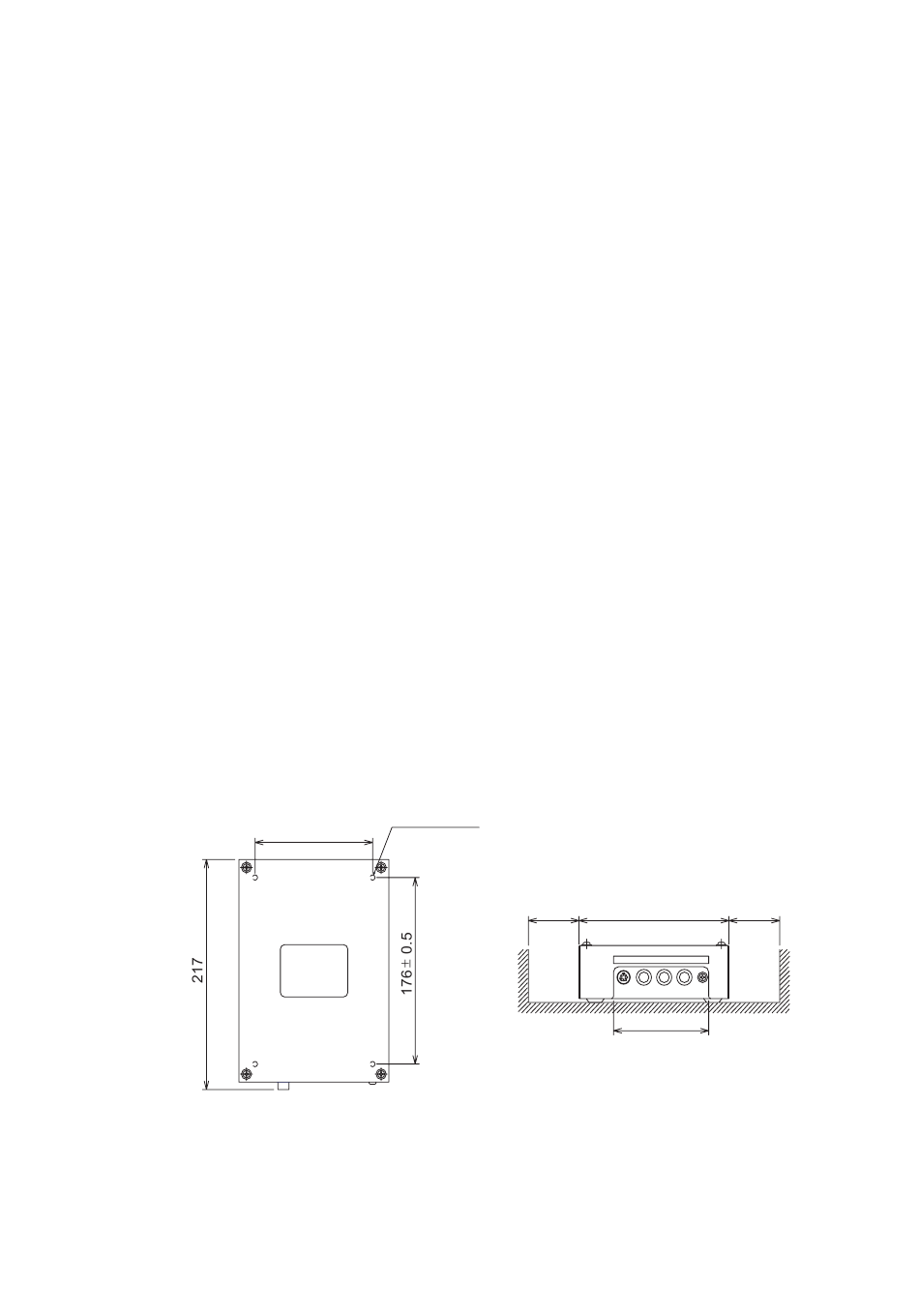

取付け
本インターフェイスを取り付けるには、 カバーを開け、 内部にある取付け穴 4 個 （直径 5mm）
に 4x20 程度のタッピンネジを使用して固定します。端子台を使用して当社製以外の VHF を
本機に接続するときは、未使用の線とコネクタを外してください。外さないとノイズが発
生する場合があります。
116 ± 0.5
銘板
NAMEPLATE
DC24V（DC21.6V〜31.2V)、40mA
‑16〜‑56dBm、入力インピーダンス 10kΩ以上
‑46dBm, 600Ω: 10dB ATT ON (DS1, DS3 で 10〜40dB
と 10dB ステップで設定可能)
32〜200Ω, 2mW、入力インピーダンス 10kΩ
2mW, 200Ω: 10dB ATT OFF (DS2, DS4 で 0dB と 10dB
設定可能)
TTL レベル
0dBm±10dB, 600Ω、平衡
φ
4-
5 取付穴
FIXING HOLES
2
#50 148
94
#50
