相互接続例
ウィングハンドセットを使用した接続は以下のようになります｡
FM-8700
FM10PS-6H
HANDSET
CC490, 1m
WING
HANDSET
CC491, 1m
装備した後には、次節を参照してインターフェイス内のディップスイッチで音声レベルを
調整してください。
ハンドセット
CN1 CN2
CN3
*
CN4
CN7 CN5 CN6
*
*
CN8
TTYC-4S
ウイング
X2
ハンドセット

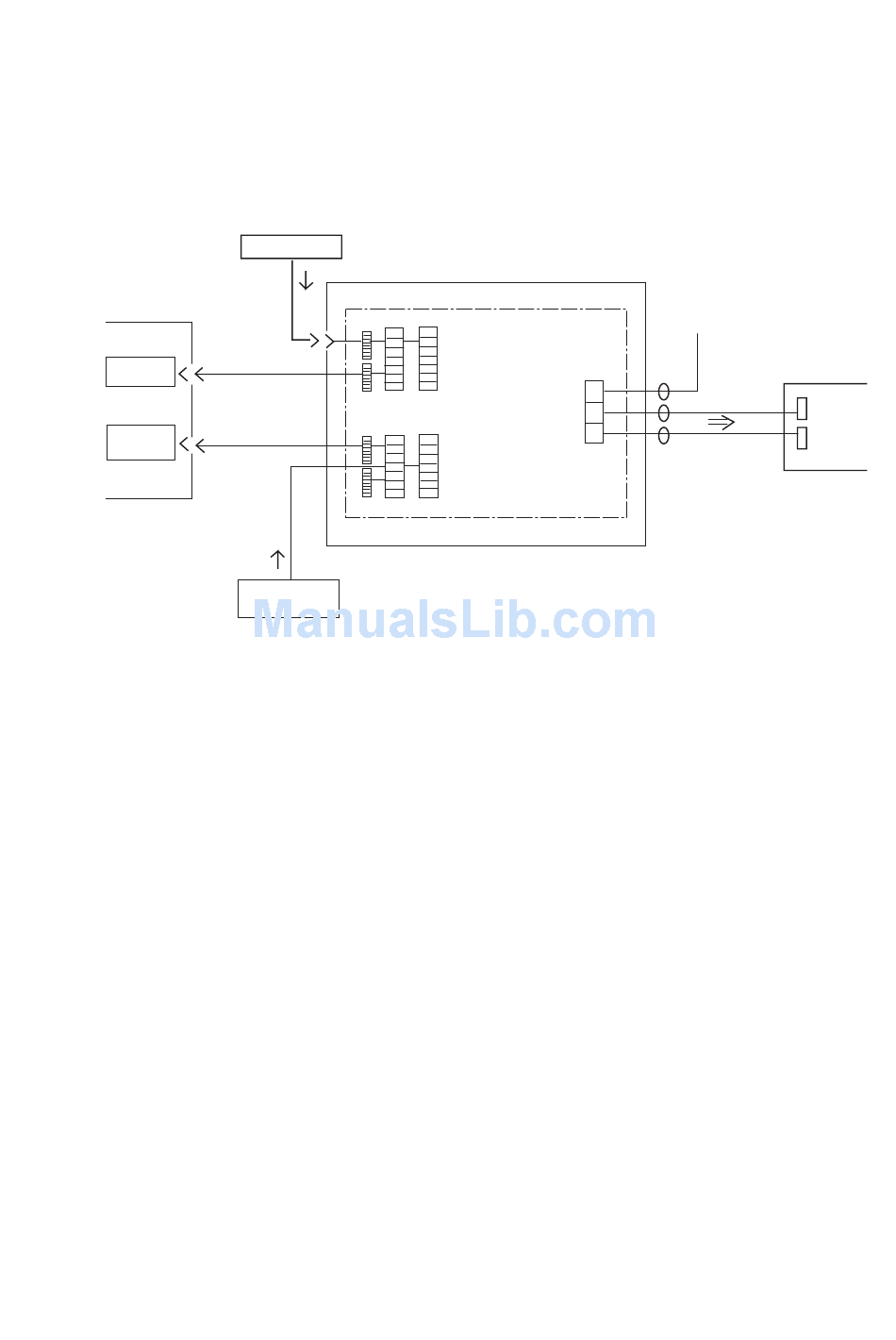

FM-8700, IF-5200, VR-5000 の接続例
IF-5200
*
*
OUT1**
*
OUT2**
CN9
**: OUT2をOUT1とミックスして出力することも可。
*: 各ケーブルは導入口の内側でインシュロックタイで
しばりつける。
3
DC24V
TTYCS-1
VR-5000
VHF1
TTYCS-1
VHF2
TTYCS-1
