MANUALE USO E MANUTENZIONE
USE AND MAINTENANCE MANUAL
MAGIC VAPOR RA 3kW DENTAL
COD. BF009PL3
MADE IN ITALY
Generatore di vapore per pulizia a ricarica
Steam generator for cleaning with automatic
automatica
refilling system
Bieffe è promotore dell'iniziativa
Bieffe is promoter of the initiative
PERCHÉ BUTTARE?
PERCHÉ BUTTARE?
(Why throwing
®
®
che incentiva il ricondizionamento come
away?) that encourages reconditioning
alternativa al consumo
as alternative to consumption
VIDEO ASSISTENZA
VIDEO PRODOTTI
TECHNICAL ASSISTANCE VIDEOS
PRODUCTS VIDEOS

Advertisement

loading
Need help?

Need help?

Do you have a question about the BF009PL3 and is the answer not in the manual?

Questions and answers

Related Manuals for Bieffe BF009PL3

Summary of Contents for Bieffe BF009PL3

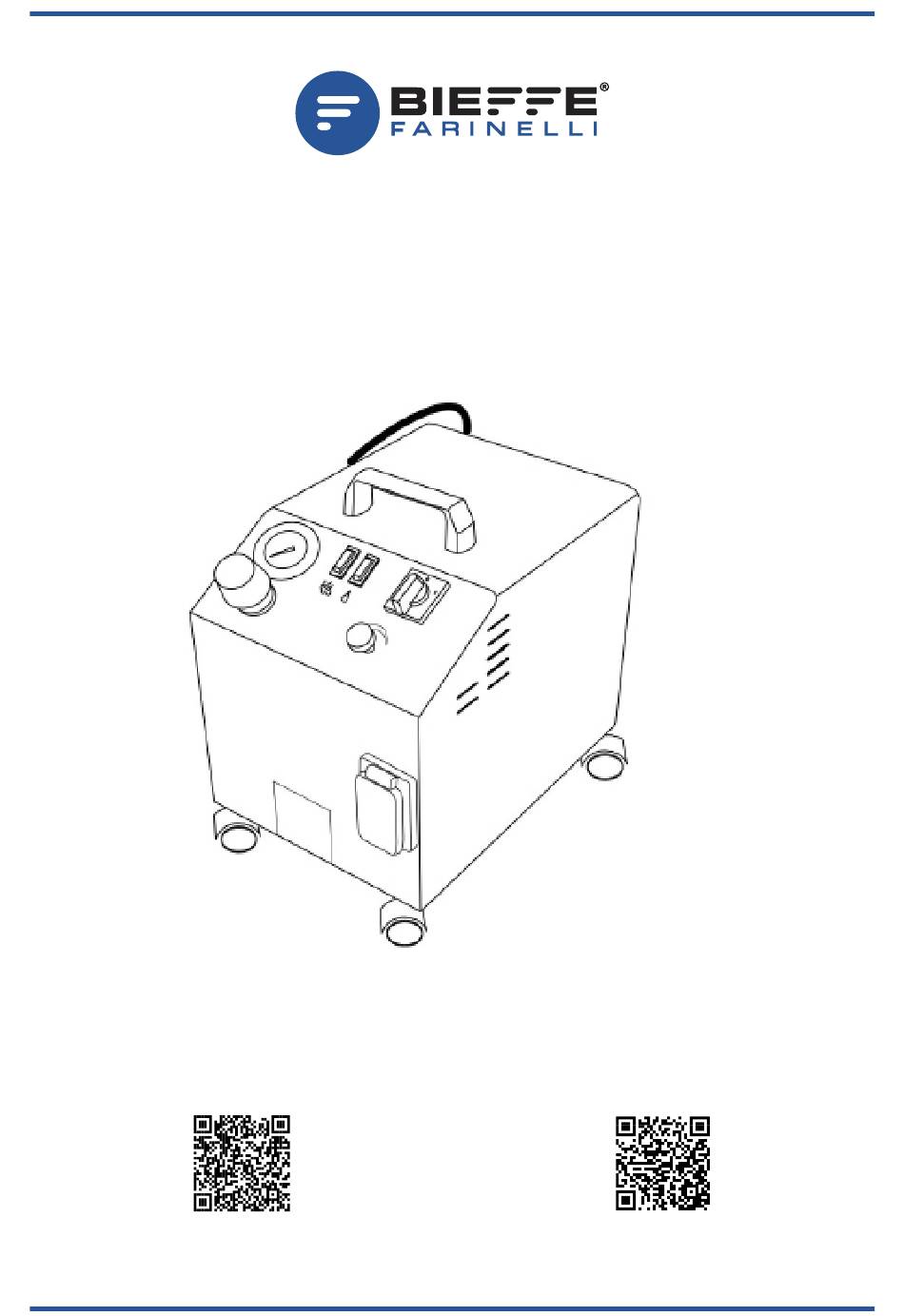

  • Page 1 MADE IN ITALY Generatore di vapore per pulizia a ricarica Steam generator for cleaning with automatic automatica refilling system Bieffe è promotore dell’iniziativa Bieffe is promoter of the initiative PERCHÉ BUTTARE? PERCHÉ BUTTARE? (Why throwing ® ® che incentiva il ricondizionamento come...
  • Page 3 In caso di mancata corrispondenza, è necessario comunicarlo immediatamente a Bieffe srl. Per qualsiasi contatto con Bieffe srl, con i suoi Centri di Assistenza o Rivenditori, citare sem- pre il tipo di macchina, il numero di matricola (es. Mod. MAGIC VAPOR RA 3kW DENTAL Cod MF009PL3 n.matricola…) applicata sul retro della macchina.
  • Page 4 MAGIC VAPOR RA 3kW DENTAL 2. ISTRUZIONI OPERATIVE E PER LA SICUREZZA ATTENZIONE: vi invitiamo a leggere con attenzione tutte le av- vertenze e le istruzioni incluse nel presente manuale relative alla sicurezza ed al funzionamento dell’apparecchio prima del suo utilizzo. CONSERVARE IL PRESENTE MANUALE IN VISTA DI CONSULTAZIONI FUTURE 1.
  • Page 5 MAGIC VAPOR RA 3kW DENTAL 9. Impedire l’uso dell’imballaggio e di sue parti da parte di bambini e/o persone che non sono in grado di comprenderne i rischi e/o animali in quanto potenziali fonti di pericolo di soffocamento. 10. Non lasciare il macchinario inutilmente alimentato perché può diventare fonte di pericolo ma, una volta ultimatone l’uso, spe- gnere gli interruttori e staccare la spina.
  • Page 6 MAGIC VAPOR RA 3kW DENTAL 17. Il funzionamento sicuro della macchina è garantito solo se vie- ne allacciata alla rete elettrica pubblica, con una spina a 3 poli (non con un allacciamento fisso). Una volta allacciata alla rete, la presa deve rimanere accessibile in modo da poter essere staccata in caso di necessità.
  • Page 7 MAGIC VAPOR RA 3kW DENTAL alcun tipo. 25. Non toccare mai l’apparecchio collegato al cavo di alimentazio- ne con mani umide o bagnate e/o a piedi scalzi. 26. Non utilizzare l’apparecchio vicino ad acqua (lavandini, piscine, vasche da bagno, recipienti, ecc.) o in luoghi in cui può essere sussistente pericolo di esplosione o in presenza di sostanze tos- siche e/o infiammabili.
  • Page 8 37. Conservare l’imballaggio originale per l’eventuale trasporto al servizio di assistenza tecnica autorizzata. BIEFFE DECLINA OGNI RESPONSABILITÀ IN CASO DI DANNI DI- RETTI E/O INDIRETTI A PERSONE, COSE O ANIMALI DOVUTE AL MANCATO RISPETTO DI TUTTE LE PRESCRIZIONI CONTENUTE...
  • Page 9 MAGIC VAPOR RA 3kW DENTAL 2.1 SMALTIMENTO APPARECCHIO Questo prodotto BIEFFE è soggetto alla direttiva 2002/96/EC del Parlamento europeo e del Con- siglio dell’Unione europea sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE): Il sim- bolo del cestino barrato, presente sulla macchina, indica l’obbligo di non smaltirla come rifiuto urbano ma di consegnarla in un centro di raccolta differenziata per apparecchiature elettriche ed elettroniche oppure di renderla al rivenditore all’atto dell’acquisto di nuova apparecchiatu-...
  • Page 10 MAGIC VAPOR RA 3kW DENTAL 2.2 TARGHE E PITTOGRAMMI Leggere le istruzioni prima dell'uso Non smaltire tra i rifiuti domestici Controllare la presenza di messa a terra Rischio di scossa elettrica Rischio di ustioni Spruzzo di vapore. Non dirigere il getto verso il corpo 2.3 TARGA DI IDENTIFICAZIONE (FACSIMILE) Model: BF009PL "MAGIC VAPOR RA 3KW DENTAL"...

  • Page 11: Condizioni Di Garanzia

    MAGIC VAPOR RA 3kW DENTAL 3. CONDIZIONI DI GARANZIA L’apparecchio acquistato è coperto da garanzia legale dalla data di acquisto per difetti di con- formità presenti al momento della consegna del macchinario. Se l’acquirente è da considerarsi quale consumatore ai sensi della normativa vigente, la garanzia sarà...

  • Page 12: Descrizione Della Macchina

    Il sistema è costituito da un generatore di vapore con caldaia in rame da 2,8 lt. Nell’apparecchio è integrato un generatore di vapore con ricarica automatica. Come tutti i ge- neratori di vapore BIEFFE la caldaia è in rame e le resistenze sono esterne alla caldaia e non immerse nell’ acqua.
  • Page 13 MAGIC VAPOR RA 3kW DENTAL "MAGIC VAPOR RA 3kW DENTAL" MOD.MF009PL3 Cavo di alimentazione Spia fine acqua Presa vapore Tappo di sicurezza Rubinetto di scarico caldaia Manometro pressione Termostato di sicurezza Manopola regolazione vapore Tubo di ricarica Interruttore generale Tanica acqua Pulsante vapore Spia pronto vapore Spina vapore...
  • Page 14 MAGIC VAPOR RA 3kW DENTAL 7. INSTALLAZIONE E USO 7.1 INSTALLAZIONE ATTENZIONE: consultare e seguire tutte le informazioni ed indicazioni per la sicurezza ripor- tate precedentemente soprattutto quelle legate all’impianto elettrico al quale collegare il macchinario. ATTENZIONE: verificare che il rubinetto di scarico (3) e il tappo di sicurezza (9) siano chiusi. ATTENZIONE: spostare la macchina agendo esclusivamente sull’apposito maniglione.
  • Page 15 MAGIC VAPOR RA 3kW DENTAL levandola dal serbatoio (6). Un allarme sonoro avverte quando l’acqua si sta esaurendo. Senza disattivare la macchina, riempire il serbatoio di acqua. Quando l’allarme sonoro è in azione la macchina non è operativa, un sistema di sicurezza interrompe l’alimentazione elettrica.
  • Page 16 MAGIC VAPOR RA 3kW DENTAL Svitare il cappuccio del termostato di sicurezza (4) e premere il pulsante di quest'ultimo. Se il pulsante risulta "morbido" allora significa che il termostato non è intervenuto, dunque verificare il funzionamento del sistema di ricarica La caldaia è...
  • Page 17 MAGIC VAPOR RA 3kW DENTAL 9. RICARICA AUTOMATICA DELLA CALDAIA 9.1 SCHEMA LEGENDA A SONDA CALDAIA + ROSSO C TUBO RICARICA – NERO B MASSA CALDAIA – NERO D TUBO RICARICA + ROSSO Scheda elettrica ricarica automatica Sonda H Serbatoio Caldaia 9.2 RISOLUZIONE INCOVENIENTI SISTEMA DI RICARICA AUTOMATICA TIPO GUASTO...
  • Page 19 User’s Manual • In case of mismatch, you must immediately inform Bieffe srl. For any contact with Bieffe srl, with its service centers or dealers, please refer to the type of machine, serial number (eg Mod.MAGIC VAPOR RA 3kW DENTAL Cod MF009PL3 n.serial ...) applied to the back of the machine.

  • Page 20: Operating And Safety Instructions

    MAGIC VAPOR RA 3kW DENTAL 2. OPERATING AND SAFETY INSTRUCTIONS ATTENTION: before using the machine, please read carefully all the safety and operating instructions as described in this ma- nual. KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE. 1. This appliance is intended for the solely use it is designed for, the manufacturer cannot be held responsible for eventual da- mages for improper use.
  • Page 21 MAGIC VAPOR RA 3kW DENTAL CE branded plugs/extension cables in compliance with europe- an norms and/or properly set and with a grounding system. 12. Any type of maintenance and/or cleaning must be performed with the machine off, cooled and unplugged. 13.
  • Page 22 MAGIC VAPOR RA 3kW DENTAL years from the first ignition. 21. With some of our machines, it is possible to dispense detergen- ts as well. It is recommended not to pour foaming detergents inside the dedicated tank, the foam might get into the vacuum motor breaking it up.
  • Page 23 37. Keep the packaging also for the eventual transport to the au- thorized technical assistance service. BIEFFE IS NOT RESPONSBILE FOR DIRECT OR INDIRECT DAMAGES TO PEOPLE, THINGS OR ANIMALS FOLLOWING THE DISREGARD OF THE REQUIRENMENTS INCLUDED IN THIS MANUAL.
  • Page 24 MAGIC VAPOR RA 3kW DENTAL 2.1 DISPOSAL OF THE DEVICE This BIEFFE product is subject to the 2002/96/EC Directive of the European Parliament and of the Council of the European Union concerning the waste of electrical and electronic equip- ment (WEEE). Use the appropriate local collection facilities WEEE for the disposal of this pro- duct or comply with current regulations.
  • Page 25 MAGIC VAPOR RA 3kW DENTAL 2.2 PLATES AND PICTOGRAMS Read the instructions before the use Do not dispose as household waste Check the grounding Risk of electric shock Burning risks Spray of steam. Do not direct the jet towards the body. 2.3 IDENTIFICATION PLATE (MODEL) Model: BF009PL "MAGIC VAPOR RA 3KW DENTAL"...

  • Page 26: Warranty Terms And Conditions

    MAGIC VAPOR RA 3kW DENTAL 3. WARRANTY TERMS AND CONDITIONS The purchased appliance is covered by a legal warranty from the day of purchase in matter of lack of conformity present at the moment of delivery. If the buyer is to be considered as consumer in accordance with current legislation, the warranty will be extended to 24 months from the purchase.

  • Page 27: Machine Description

    The system consists of a steam generator with 3.5 liter copper boiler. A steam generator with automatic refilling is integrated into the appliance. Along with all BIEFFE steam generators, the boiler is made of copper and the heating elements are external to the boi- ler and not immersed in water.
  • Page 28 MAGIC VAPOR RA 3kW DENTAL "MAGIC VAPOR RA 3kW" MOD.MF009PL3 Power cable "No water" light Steam outlet Safety cap Boiler drain valve Pressure gauge Safety thermostat Steam adjustment knob Refill hose General switch Water tank Steam button Steam ready light Steam plug...

  • Page 29: Installation And Use

    MAGIC VAPOR RA 3kW DENTAL 7. INSTALLATION AND USE 7.1 INSTALLATION ATTENTION: read and follow carefully all the safety instructions previusly reported, pay at- tention to the instructions about the electrical system to which the appliance is connected. ATTENTION: check for the drain valve (3) and the safety cap (9) are closed. ATTENTION: move the machine only using the proper handle.

  • Page 30: Troubleshooting

    MAGIC VAPOR RA 3kW DENTAL fety system cuts off the eletrical power. At the end of the job, turn the general power switch on position 0 and unplug the machine from the socket. 7.3 AT THE END OF THE JOB Turn off all the switches and unplug the machine.
  • Page 31 MAGIC VAPOR RA 3kW DENTAL Unscrew the cap of the safety thermostat (4) and press the button. If the button is "soft" it means that the thermostat did not intervene: in this case check for the correct functioning of the automatic recharge system (level probe, The "No water"...
  • Page 32 MAGIC VAPOR RA 3kW DENTAL 9.2 TROUBLESHOOTING FOR THE AUTOMATIC BOILER RECHARGE SYSTEM MALFUNCTION CAUSE SOLUTION Add water and bridge C and No water in the tank D to ensure the correct operation Add salt in water and bridge Demineralized water C and D to ensure the correct operation Clean the contacts and...
  • Page 35 Bieffe S.r.l. Via Costa Fagnano 3, 61122 Pesaro (PU), Italy T +39 0721281857 | F +39 0721281880 info@bieffeitalia.it | www.bieffeitalia.it P.IVA 02078000417 DICHIARAZIONE C.E. DI CONFORMITÀ E.C. DECLARATION OF CONFORMITY DÉCLARATION C.E. DE CONFORMITÈ L’azienda: The company: La societé: BIEFFE s.r.l.
  • Page 36 Bieffe S.r.l. - Via Costa Fagnano 3 61122 Pesaro (PU), Italy www.bieffeitalia.it T +39 0721281857 | F +39 0721281880 | info@bieffeitalia.it Centri Assistenza per l'Italia: https://www.bieffeitalia.it/vendita-e-assistenza/ Follow us: IT-EN Rev. 02 - 18.06.2020...
