Faber STILO DX/SP A90 Instruction Manual

Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Instruction Manual
Руководство по эксплуатации

Advertisement

loading
Need help?

Need help?

Do you have a question about the STILO DX/SP A90 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Faber STILO DX/SP A90

Summary of Contents for Faber STILO DX/SP A90

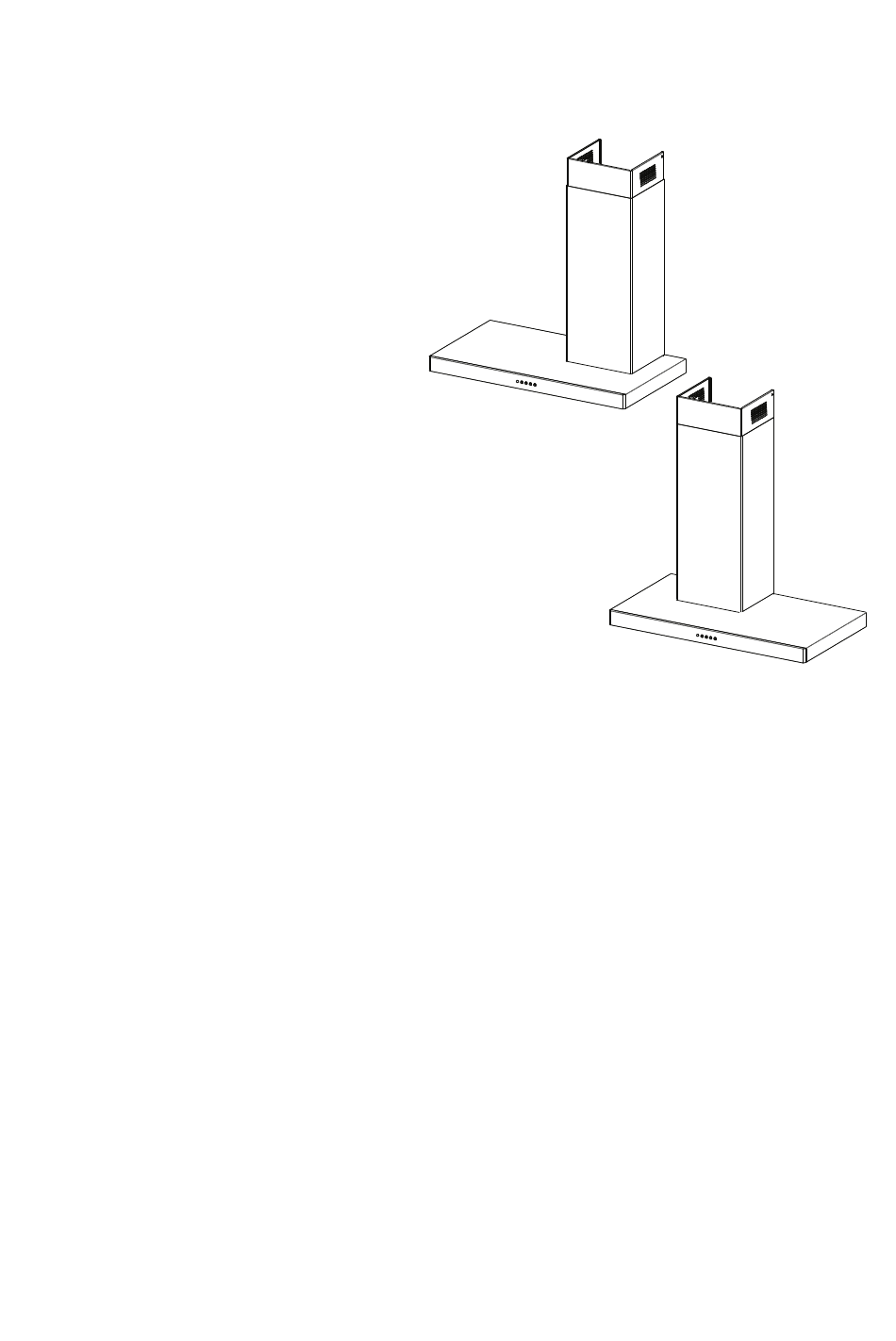

  • Page 1 Instruction Manual Руководство по эксплуатации...

  • Page 2: Table Of Contents

    INDEX RECOMMENDATIONS AND SUGGESTIONS ........................3 CHARACTERISTICS ................................6 INSTALLATION ..................................8 USE ...................................... 11 MAINTENANCE ................................... 12 УКАЗАТЕЛЬ СОВЕТЫ И РЕКОМЕНДАЦИИ ............................14 ХАРАКТЕРИСТИКИ ................................17 УСТАНОВКА ..................................19 ЭКСПЛУАТАЦИЯ ................................22 УХОД ....................................23...

  • Page 3: Recommendations And Suggestions

    RECOMMENDATIONS AND SUGGESTIONS The Instructions for Use apply to several versions of this appliance. Accordingly, you may find descriptions of individual features that do not apply to your specific appliance. INSTALLATION • The manufacturer will not be held liable for any damages resulting from incorrect or improper installation.

  • Page 4: Use

    • If the instructions for installation for the gas hob specify a greater distance specified above, this has to be taken into account. Regulations concerning the discharge of air have to be fulfilled. • Use only screws and small parts in support of the hood. Warning: Failure to install the screws or fixing device in accordance with these instructions may result in electrical hazards.

  • Page 5: Maintenance

    • “CAUTION: Accessible parts may become hot when used with cooking appliances.” MAINTENANCE • Switch off or unplug the appliance from the mains supply before carrying out any maintenance work. • Clean and/or replace the Filters after the specified time period (Fire hazard). •...
  • Page 6 CHARACTERISTICS Components 12a 7.2.1 Ref. Q.ty Product Components Hood Body complete with: Controls, Light, Blower, Filters Telescopic Chimney comprising: Upper Section Lower Section Directional Air outlet Grille ø 125 mm Reducer Flange ø 150-120 mm Ref. Q.ty Installation Components 7.2.1 Upper Chimney Section Fixing Bracket Wall Plugs Screws 4,2 x 44,4...
  • Page 7 Dimensions Min. Min. Min. Min. 650mm 650mm 500mm 500mm...
  • Page 8 INSTALLATION Wall drilling and bracket fixing 7.2.1 Cappa 90 cm 120 cm • Draw a vertical line on the wall on the right or on the left side depending on the hood model, at 200 mm (90 cm hood version) or at 350 mm (120 mm hood version) taking as a reference point the centre of the hob.
  • Page 9 Hood body installation • Before hooking the hood body it is necessary to tighten 2 Vr screws placed in the fixing points of the body. • Hook the hood body on the 12a screws. • Tighten completely 12a support screws. •...
  • Page 10 ELECTRICAL CONNECTION • Connect the hood to the mains through a two-pole switch having a contact gap of at least 3 mm. • Remove the grease filters (see paragraph Maintenance) being sure that the connector of the feeding cable is correctly inserted in the socket placed on the side of the fan.
  • Page 11 Control panel BUTTON FUNCTIONS T1 Speed Turns the Motor on at Speed one. Turns the Motor off. T2 Speed Turns the Motor on at Speed two. T3 Speed Fixed When pressed briefly, turns the Motor on at Speed three. Light Turns the Lighting System on and off.
  • Page 12 MAINTENANCE Grease filters CLEANING METAL SELF- SUPPORTING GREASE FILTERS • The filters must be cleaned every 2 months of operation, or more frequently for particularly heavy usage, and can be washed in a dishwasher. • Remove the filters one at a time by pushing them towards the back of the group and pulling down at the same time.
  • Page 13 Lighting LIGHT REPLACEMENT 28W - 40W incandescent light. • Remove the screw fixing the Lighting support. • Pull the Lighting support down. • Extract the lamp and replace with another of the same type. • Replace the lighting support in reverse order. Lamp Power (W) Socket...

  • Page 14: Советы И Рекомендации

    СОВЕТЫ И РЕКОМЕНДАЦИИ В инструкциях по эксплуатации описаны различные модели прибора. Поэтому вы можете встретить описание некоторых характеристик, не относящихся к приобретенному вами прибору. УСТАНОВКА • Изготовитель не несет ответственность за убытки, возникающие в результате неправильной установки или эксплуатации прибора. •...

  • Page 15: Эксплуатация

    • Если в инструкциях по установке газовой плиты сказано, что расстояние до вытяжки должно быть больше указанного выше, следует придерживаться предписанных размеров. Соблюдайте все нормативные требования по отведению отработанного воздуха. • Используйте только винты и метизы, пригодные для установки вытяжки. Предупреждение: использование винтов и зажимных устройств, не...

  • Page 16: Уход

    • “ ВНИМАНИЕ: доступные части вытяжки могут сильно нагреваться во время работы газовых приборов. УХОД • Перед выполнением любой операции по очистке и уходу выключите или отсоедините прибор от электрической сети. • Очищайте и/или заменяйте фильтры по истечении указанного периода времени...
  • Page 17 ХАРАКТЕРИСТИКИ Части 12a 7.2.1 Обозн.К-во Части изделия Корпус вытяжки в комплекте с ручками управления, освещением, вентилятором, фильтрами Телескопическая дымовая труба, состоящая из: Верхней дымовой трубы Нижней дымовой трубы Регулируемая решетка выпуска воздуха ø 125 mm Переходный фланец ø 150-120 мм Обозн.К-во...
  • Page 18 Габариты Min. Min. Min. Min. 500mm 650mm 500mm 650mm...
  • Page 19 УСТАНОВКА Отверстия в стене и крепление скоб 7.2.1 Cappa 90 cm 120 cm • Возьмите в качестве точки отсчета центр плиты и проведите на стене вертикальную линию справа или слева от центра, в зависимости от модели вытяжки, на расстоянии 200 мм (для вытяжки...
  • Page 20 Установка корпуса вытяжки • Прежде чем повесить корпус вытяжки, затяните 2 винта Vr в точках навески корпуса прибора. • Повесьте корпус вытяжки на винты 12a. • Окончательно затяните опорные винты 12а. • Винтами Vr выровняйте положение корпуса вытяжки. • Окончательно зафиксируйте положение вытяжки винтом 12а...
  • Page 21 ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ • Соединить вытяжку с сетевым напряжением, установив двухполюсный выключатель с разведением контактов не менее 3 мм. • Снять противожировые фильтры (смотри раздел “Уход”) и проверить правильность положения разъема питающего кабеля в розетке вытяжки 7.2.1 Установка дымохода Верхний дымоход •...
  • Page 22 ЭКСПЛУАТАЦИЯ Панель управления КЛАВИША ИНДИКАТОР ФУНКЦИЙ T1 Скорость Горит Включает двигатель на первой скорости. Выключает двигатель. T2 Скорость Горит Включает двигатель на второй скорости. T3 Скорость Горит Кратким нажатием включает двигатель на третьей скорости. Освещение Включает и выключает осветительную систему. Внимание: Клавиша...
  • Page 23 УХОД Противожировые фильтры ОЧИСТКА МЕТАЛЛИЧЕСКИХ ПРОТИВОЖИРОВЫХ ФИЛЬТРОВ • Такой фильтр можно также мыть в посудомоечной машине. Мыть фильтр необходимо не реже одного раза в 2 месяца или чаще в случае его активного применения. • Снять фильтр, для чего прижать его к задней стороне узла и...
  • Page 24 Освещение ЗАМЕНА ЛАМП Лампы накаливания 28W - 40W Вт. • Снять винт крепления плафона. • Отвинтить лампу и заменить ее на новую с такими же характеристиками. • Поставить на место металлические противожировые фильтры. Лампа Потребление (Вт) Патрон Напряжение (В) Размер (MM) Код...
  • Page 28 436005061_ver3...
