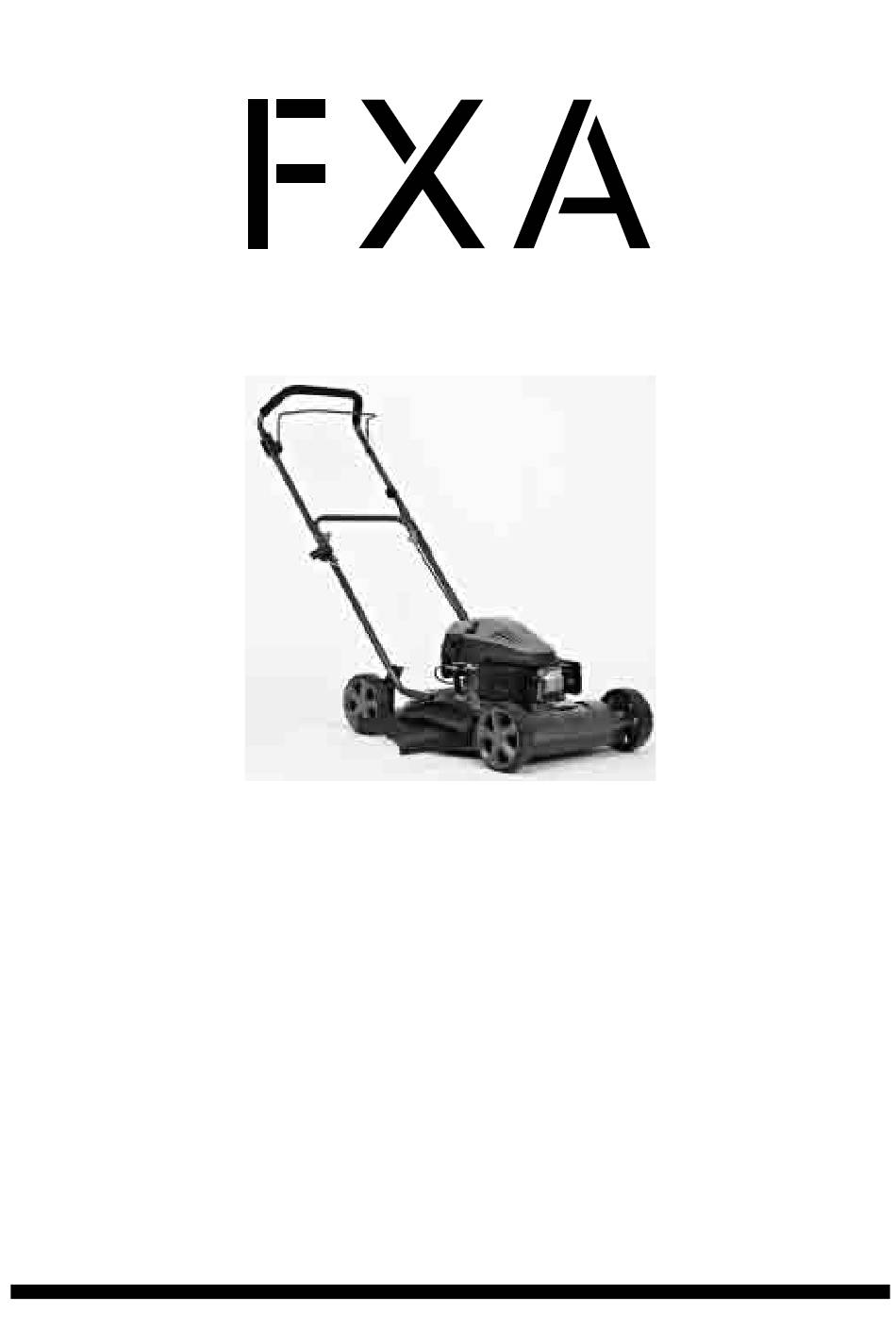

  • Page 1 501741206 Instruction manual pg 2 - 20 Käyttöohje pg 21 - 39 Bruksanvisning pg 40 - 61...

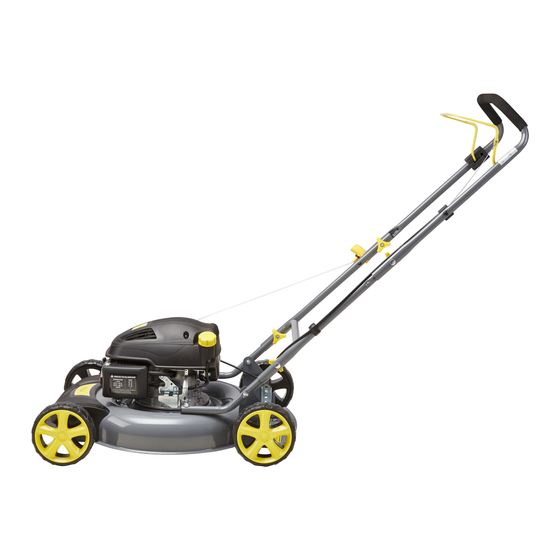

  • Page 2 Gasoline Lawn Mower ORIGINAL INSTRUCTION MANUAL Model: 501741206/GL51KL-A CAUTION: Read and follow all Safety Rules and Instructions before operating this equipment. 2016 Kesko Corporation Group Companies, Address: Satamakatu 3, Fl-00160, Helsinki, Finland Telefon: +358-10 53032 Fax: +358-9 857 4783 - 2 -...
  • Page 3 ORIGINAL INSTRUCTION MANUAL GL51KL-A 501741206 / Dear Customer. Thank you for choosing our Gasoline Lawn mower. To ensure that you get the best results from your Gasoline Lawn mower please read all of these safety and operating instructions carefully before using this product.

  • Page 4: Table Of Contents

    TABLE OF CONTENTS 1. SAFETY MESSAGES 2. ASSEMBLY 3. TECHNICAL DATA 4. BEFORE OPERATION 5. OPERATION 6. MAINTENANCE 7. STORAGE 8. ENVIRONMENT 9. EXPLODE DRAWING 10. PART LIST 11. EU DECLARATION OF CONFORMITY 1. SAFETY MESSAGES Your safety and the safety of others are very important. We have provided important safety messages in this manual and on the mower.
  • Page 5 DANGER WARNING or CAUTION. DANGER: You will be killed or seriously hurt if you don't follow instructions WARNING: You will be killed or seriously hurt if you don't follow instructions. CAUTION: You can be hurt if you don't follow instructions. Each message tells you what the hazard is, what can happen, and what you can do to avoid or reduce injury.

  • Page 6: Assembly

    To remove and emptying the grass catcher. After hitting a foreign object, stop the engine and check thoroughly the mower in order to see if it is damage. Bring the mower in an agreed service station to do the repairing if necessary. WARNING: After you stopped the engine the blade is still in motion during a few seconds.
  • Page 7 Step 3: Tighten two nuts and two knobs. Step 4: Screw the upper handles parts with the two bolts and knobs. Put the recoil starter on the right of the handle and fix the cable with the plastic collar. Inner Rear Wheel Cover Assembly Mounting the inner wheel cover as shown in the illustration.

  • Page 8: Technical Data

    Put four wheels into corresponding wheel axle and tighten nuts, then fasten wheel covers on wheels. Side Discharge Cover Assembly Lift the side discharge guard, install the side discharge cover. Only Mulching: Please remove the side discharge cover. 3. TECHNICAL DATA Model 501741206 / GL51KL-A Engine type Y100V Engine Displacement 99 cm Nominal Power 2.0 kW...

  • Page 9: Before Operation

    Guaranteed  Sound  pressure  level  at  the  operator’s   84.00 dB (A) position K=2.50 dB (According to EN ISO 5395-1 Annex F & EN ISO 5395-2, EN ISO 4871) Measured sound power level 95.80 dB(A) – K=0.61 dB Guaranteed Sound Power level 98 dB(A) (According to 2000/14/EC) Vibration...
  • Page 10 WARNING: Gasoline is extremely flammable, and gasoline vapor can explode, causing serious injury or death. Use extreme care when handling gasoline. Keep out of reach of children. Refuel in a well-ventilated area with the engine stopped. Do not smoke or allow flames or sparks in the area where the engine is refueled or where gasoline is stored.

  • Page 11: Operation

    5. OPERATION Starting the engine Primer Button In  cold  condition,  it’s  necessary  to  push  the  primer  button  on  the  air  filter  before  pulling  the  starter  handle. Primer only for cool engine use Temperature Push time <0℃ 0℃~10℃ PRIMER BUTTON 10℃~20℃ >20℃...

  • Page 12: Maintenance

    Stop engine Release the brake lever. BRAKE LEVER WARNING: The blade will continue to rotate for a few seconds after the engine has stopped. Disconnect the spark plug cap if the lawn mower is to be left unattended. 6. MAINTENANCE IMPORTANT: Regular, careful maintenance is essential for keeping the safety level and original performance of the machine unchanged in time.
  • Page 13 Removal and installation If you remove the blade for sharpening or replacement, you will need a torque wrench for installation. Wear heavy gloves to protect your hands. Remove the bolt with a socket wrench. Use a wooden block to prevent the blade from turning when removing the bolt.
  • Page 14 NOTICE: Running the engine with a low oil level will cause engine damage. Change Engine Oil Drain the used oil while the engine is warm. Warm oil drains quickly and completely. Wipe the oil filler area clean, and then remove the oil filler cap/dipstick. Place a suitable container next to the mower to catch the used oil, and then tilt the mower on its right side.
  • Page 15 Remove the spark plug with a spark plug wrench Inspect the spark plug. Replace it if the electrodes are worn, or if the insulator is cracked or chipped. Measure the spark plug electrode gap with a suitable gauge. The gap should be 0.028 ~ 0.031 inch (0.7 ~ 0.8mm).
  • Page 16 Maintenance Schedule REGULAR SERVICE PERIOD Every Before First Every 3 Every 6 Every ITEM each month months months year years Perform at every indicated or 5 hrs. or 25 hrs. or 50 hrs. or 100 hrs. or 250 hrs. month or operating hour interval, whichever comes first (1) Check...

  • Page 17: Storage

    3. Take engine to an authorized our Fuel filter clogged, carburetor Replace or repair faulty servicing dealer, or refer to shop malfunction, ignition components as necessary manual malfunction, valves stuck, etc. 4. Push the prime button In cold condition Push the primer button ENGINE LACKS POWER Possible Cause Correction...

  • Page 18: Explode Drawing

    9. EXPLODE DRAWING - 18 -...

  • Page 19: Part List

    10. PART LIST Pos. no. Part no. Description Specification Remark Qty. Part A G3353000001 Brake Lever Q235 Ø7.5mm G3XW0000000 Limiting Stopper PA66 G3320000000 Foam Pipe 20x510x3mm G333F000001 Upper Handle Q235 Ø22/t=1.35 B2011B00000 G339X300000 Cable Fixing Clamp PA66+GAF G339XX60000 Brake Cable G339XX60000 B1066B06032 Bolt...

  • Page 20: Eu Declaration Of Conformity

    Equipment: Gasoline Lawn Mower Brand name: Model/type: 501741206 / GL51KL-A is in conformity with the Machine Directive (MD) 2006/42 EC Electromagnetic Compatibility Directive (EMC) 2014/30/EU Noise Directive 2000/14/EC, amended by 2005/88/EC, Annex VI...
  • Page 21 Bensiinikäyttöinen ruohonleikkuri OHJEKIRJA Malli 501741206 / GL51KL-A VAROITUS! Lue kaikki turvallisuusohjeet ja muut ohjeet ennen tämän laitteen käyttöä ja noudata niitä. 2016 Kesko-ryhmän yritykset Osoite: Satamakatu 3, Fl-00160, Helsinki, Suomi Puhelin: +358-10 53032 Faksi: +358-9 857 4783 - 21 -...
  • Page 22 Käännös alkuperäisestä: 501741206 / GL51KL-A Hyvä asiakas Kiitos, että valitsit bensiinikäyttöisen ruohonleikkurimme. Jotta bensiinikäyttöinen ruohonleikkurisi toimisi parhaalla mahdollisella tavalla, lue kaikki turvallisuutta ja käyttöä koskevat ohjeet huolellisesti ennen laitteen käytön aloittamista. Perehdy ruohonleikkuriin ja sen toimintaan aina ennen sen käyttöä. Säilytä ohjekirja turvallisessa paikassa myöhempää...
  • Page 23 SISÄLLYSLUETTELO 1. TURVALLISUUSTEKSTIT 2. KOKOAMINEN 3. TEKNISET TIEDOT 4. ENNEN KÄYTTÖÄ 5. TOIMINTA 6. KUNNOSSAPITO 7. VARASTOINTI 8. YMPÄRISTÖ 9. RÄJÄHDYSKAAVIO 10. OSALUETTELO 11. VAATIMUSTENMUKAISUUSVAKUUTUS 1. TURVALLISUUSTEKSTIT Laitteen käyttäjän ja sivullisten turvallisuus on ehdottoman tärkeätä. Ohjekirjassa ja ruohonleikkurissa on tärkeitä turvallisuustekstejä. Tekstit kertovat mahdollisista vaaroista, jotka voivat vaarantaa oman ja muiden turvallisuuden.
  • Page 24 Turvallisuustekstit – tekstin edessä on kuva ja jokin kolmesta varoitussanasta: VAARA, VAROITUS tai HUOMIO. VAARA! Ohjeiden noudattamatta jättäminen johtaa kuolemaan tai vakavaan loukkaantumiseen. Ohjeiden noudattamatta jättäminen johtaa kuolemaan vakavaan VAROITUS! loukkaantumiseen. HUOMIO! Ohjeiden noudattamatta jättäminen johtaa loukkaantumiseen. Kaikissa teksteissä kuvaillaan ohjeiden noudattamatta jättämisen seurauksia sekä annetaan ohjeita seurauksien välttämiseksi tai vähentämiseksi.
  • Page 25 tehtävien toimenpiteiden suorittamista. Ennen mitä tahansa ruohonleikkurin huoltoa, korjaamista tai tarkastuksia. Ennen ruohonleikkurin kantamista, nostamista tai siirtämistä. Jos ruohonleikkuri jätetään ilman valvontaa tai leikkauskorkeutta säädetään. Leikkuujätteen keruusäkin irrottamista ja tyhjentämistä varten. Jos ruohonleikkuri törmää käytön aikana johonkin esineeseen, sammuta moottori ja tarkasta ruohonleikkuri huolellisesti mahdollisten vaurioiden varalta.
  • Page 26 Vaihe 2: Vaihe 3: Kiristä molemmat nupit ja ruuvit. Vaihe 3: Vaihe 4: Ruuvaa ohjaustangon ylemmät osat paikoilleen pulteilla ja nupeilla. Aseta käynnistin ohjaustangon oikealle puolelle ja kiinnitä vaijeri muovikiinnikkeellä. Takapyörän sisäpuolisen kapselin asennus Asenna pölykapseli kuvan osoittamalla tavalla. - 26 -...
  • Page 27 Nosta sivupoistoaukon suojus ylös ja asenna sivupoistoaukon suuntauslevy. SIDE DISCHARGE SIVUPOISTOAUKON GUARD KANSI SIDE DISCHARGE SIVUPOISTOAUKON CHUTE SUUNTAUSLEVY Vain silppuaminen Irrota sivupoistoaukon suuntauslevy. 3. TEKNISET TIEDOT 501741206 / GL51KL-A Malli Y100V Moottorin tyyppi 99 cm Moottorin iskutilavuus 2,0 kW Nimellisteho 508 mm Leikkuuleveys - 27 -...
  • Page 28 2800 /min Moottorin luokiteltu pyörimisnopeus 0,80 L Polttoainesäiliön tilavuus 22.4 kg Nettopaino 25–75 mm, 4 säätöä Korkeudensäätö Laitteen käyttäjän paikalla mitattu äänenpaine 84,00 dB (A) (standardin EN ISO 5395-1 K = 2,50 dB liitteen F ja standardien EN ISO 5395-2 ja EN ISO 4871 mukaan) Mitattu äänitehotaso 95,80 dB(A) –...
  • Page 29 Irrota täyttöaukon korkki. Lisää polttoainetta polttoainesäiliön kaulan alaosassa olevaan merkkiin saakka. Älä ylitäytä. Pyyhi roiskeet pois ennen moottorin käynnistämistä. Kierrä täyttöaukon korkki takaisin paikoilleen. MAXIMUM POLTTOAINEEN FUEL LEVEL MAKSIMIMÄÄRÄÄ FUEL TANK POLTTOAINESÄILIÖN TÄYTTÖAUKON KORKKI VAROITUS! Polttoaine on erittäin herkästi syttyvää, ja polttoainehöyry voi räjähtää ja aiheuttaa vakavan loukkaantumisen tai johtaa kuolemaan.
  • Page 30 5. TOIMINTA Moottorin käynnistäminen Käynnistystäyttönuppi Kylmäkäynnistettäessä ilmansuodattimen käynnistystäyttönuppia painettava ennen käynnistyskahvasta vetämistä. Käynnistystäyttönuppi on tarkoitettu ainoastaan kylmän moottorin käynnistämiseen. Paina nuppia  …   Lämpötila kertaa <0 ℃ 3–4 KÄYNNISTYSTÄYTTÖ- 0 ℃–10 ℃ 2–3 NUPPI 10 ℃–20 ℃ 1–2 >20 ℃ Käynnistyksen helpottamiseksi polttoaineen osuutta voi myös nosta imuilmassa.
  • Page 31 Moottorin sammutus Vapauta jarruvipu. JARRUVIPU VAROITUS! Terä pyörii muutaman sekunnin ajan moottorin sammuttamisen jälkeen. Irrota sytytystulpan hattu, jos moottori jätetään ilman valvontaa. 6. KUNNOSSAPITO TÄRKEÄÄ. Säännöllinen, huolellinen huolto on ehdottoman tärkeätä ruohonleikkurin turvallisuuden ja alkuperäisen tehon varmistamisessa vuosienkin käytössä. Pidä kaikki mutterit, pultit ja ruuvit kireällä, jotta laitteen käyttö olisi turvallista. Säännöllinen huolto on ehdottoman tärkeätä, jotta laite olisi turvallinen ja tehokas.
  • Page 32 Irrottaminen ja asentaminen Jos terä irrotetaan vaihtoa tai teroitusta varten, tarvitset momenttiavaimen terää takaisin paikoilleen asennettaessa. Käytä paksuja käsineitä suojataksesi kädet. Irrota pultti hylsyavaimella. Lukitse terä paikoilleen puisella kiilalla pulttia irrottaessasi. Irrota terä. Kiinnitä terä paikoilleen pultilla ja erikoisaluslevyillä. Asenna erikoisaluslevyt siten, että kovera puoli on vasten terää...
  • Page 33 HUOMIO. Moottori voi vaurioitua, jos sitä käytetään liian vähäisellä öljymäärällä. Moottoriöljyn vaihto Poista käytetty öljy moottorin ollessa lämmin. Lämmin öljy virtaa ulos säiliöstä nopeammin ja perusteellisemmin. Pyyhi öljynsuodatin puhtaaksi, irrota öljyntäyttöaukon korkki/mittatikku. Aseta sopiva astia ruohonleikkurin viereen poistettavaa öljyä varten, ja kallista ruohonleikkuria sitten oikealle puolelle.
  • Page 34 Irrota sytytystulpan hattu ja pyyhi sytytystulppaa ympäröivä alue puhtaaksi. SPARK PLUG SYTYTYSTULPPA SPARK PLUG CAP SYTYTYSTULPAN HATTU Irrota sytytystulppa tulppa-avaimella. SPARK PLUG SYTYTYSTULPAN WRENCH AVAIN Tarkasta sytytystulppa. Vaihda sytytystulppa, jos elektrodit ovat kuluneet tai jos eriste on haljennut tai halkeillut. Mittaa sytytystulpan kärkiväli sopivalla mittarilla.
  • Page 35 Huoltotaulu Ensimmäi HUOLTOVÄLIT 1 vuoden 2 vuoden Aina kuukaude kuukaude kuukaude tai 100 tai 250 TUOTE ennen n tai 5 n tai 25 n tai 50 käyttötunni käyttötunni Tee huollot ilmoitetun käyttöä käyttötun käyttötun käyttötun n välein n välein huoltovälin mukaan riippuen nin välein nin välein siitä, kumpi edellytyksistä...
  • Page 36 Kuivaa ja asenna Sytytystulppa on kastunut sytytystulppa takaisin (moottorissa on polttoainetta). paikoilleen. 3. Vie moottori valtuutettuun Polttoainesuodatin on tukossa, Vaihda tai korjaa vialliset osat huoltoliikkeeseen tai lähimmälle kaasutin ei toimi, sytytys ei toimi, tarpeen mukaan. jälleenmyyjälle. venttiilit ovat jumissa jne. 4.
  • Page 37 9. RÄJÄHDYSKAAVIO - 37 -...
  • Page 38 10. OSALUETTELO Nro. Osanumero Nimitys Tekniset tiedot Lisätietoja Osa A G3353000001 jarruvipu Q235 Ø7,5 mm G3XW000000 rajoitin PA66 G3320000000 vaahtomuoviputki 20x510x3 mm G333F000001 ylempi aisa Q235 Ø22/t = 1,35 B2011B00000 mutteri G339X300000 vaijerilukko PA66+GAF G339XX60000 jarruvaijeri G339XX60000 B1066B06032 pultti M6x32 G83B1000001 alempi aisa Q235...
  • Page 39 Puhelin: +358-10 53032 Faksi: +358-9 857 4783 takaamme ja vakuutamme, että tämä tuote Laite: bensiinikäyttöinen ruohonleikkuri Tuotenimi: FXA Malli/tyyppi: 501741206 /GL51KL-A konedirektiivin (MD) 2006/42/EY, sähkömagneettisen yhteensopivuuden direktiivin (EMC) 2014/30/EY, meludirektiivin 2000/14/EY,amended by 2005/88/EY,Annex VI säännösten mukainen ja että seuraavia harmonisoituja standardeja ja teknisiä erittelyjä on...
  • Page 40 Bensindriven gräsklippare ÖVERSÄTTNING AV ORIGINALBRUKSANVISNING Modell: 501741206 / GL51KL-A Viktigt! Läs och följ alla säkerhetsinstruktioner innan utrustningen används. 2016 Kesko Abp, Adress: Satamakatu 3, Fl-00160, Helsinki, Finland Telefon: +358-10 53032 Fax: +358-9 857 4783 - 40 -...
  • Page 41 Översättning från originalet: 501741206 / GL51KL-A Bästa kund! Tack för att du väljer vår bensindrivna gräsklippare. För att säkerställa att du får de bästa resultaten av din bensindrivna gräsklippare ska du läsa alla instruktioner med avseende på säkerhet och hantering noggrant innan du använder denna produkt.
  • Page 42 INNEHÅLLSFÖRTECKNING 1. SÄKERHETSANMÄRKNINGAR 2. MONTERING 3. TEKNISKA DATA 4. INNAN ANVÄNDNING 5. ANVÄNDNING 6. UNDERHÅLL 7. FÖRVARING 8. MILJÖ 9. SPRÄNGSKISS 10. KOMPONENTLISTA 11. EU-DEKLARATION OM ÖVERENSSTÄMMELSE 1. SÄKERHETSANMÄRKNINGAR Din och andras säkerhet är mycket viktig. I denna manual och på gräsklipparen finns viktiga säkerhetsmeddelanden.
  • Page 43 Säkerhetsmeddelande – föregås av en varningssymbol och ett av tre signalord: FARA! VARNING! eller SE UPP! FARA: Du utsätts för livsfara eller att bli allvarligt skadad om du inte följer instruktionerna. VARNING! Du utsätts för livsfara eller att bli allvarligt skadad om du inte följer instruktionerna. SE UPP! Du kan skadas om du inte följer instruktionerna.
  • Page 44 Om du tar bort och tömmer gräsuppsamlaren. Efter att man har kört på ett främmande föremål ska man stanna motorn och noggrant kontrollera gräsklipparen för att se om det finns någon skada. Lämna gräsklipparen hos en behörig serviceverkstad för att utföra reparationer om det behövs. VARNING! Efter att du har stängt av motorn är kniven fortfarande i rörelse under några sekunder.
  • Page 45 Steg 2 Steg 3: Dra åt de två muttrarna och de två vreden. Steg 3 Steg 4: Skruva fast de övre handtagsdelarna med de två bultarna och vreden. Ta ut handtaget och skruva fast handtagsdelarna med de fyra skruvarna och vreden. Montering av inre bakre hjulkåpa Montera den inre hjulkåpan som det visas i illustrationen.
  • Page 46 - 46 -...
  • Page 47 Lyft skyddet till sidoutkastets öppning och montera rännan. SIDE DISCHARGE GUARD SKYDD FÖR SIDOUTKAST SIDE DISCHARGE CHUTE RÄNNA FÖR SIDOUTKAST Endast kompostering: Ta bort sidoutkastets ränna. 3. TEKNISKA DATA Modell GL51KL-A / FXA PURE SM51 Motortyp Y100V Motorns slagvolym 99 cc Märkeffekt 2,0 kW Knivlängd 508 mm Märkvarvtal...
  • Page 48 Garanterad ljudtrycksnivå vid operatörens plats 84,00 dB (A) (Enligt EN ISO 5395-1 K = 2,50 dB Bilaga F & EN ISO 5395-2, EN ISO 4871) Uppmätt ljudeffektsnivå 95,80 dB(A) – K = 0,61 dB Garanterad ljudeffektsnivå 98 dB(A) (Enligt 2000/14/EC) Vibration 4,693 m/s²...
  • Page 49 Skruva fast bränsletankens lock MAXIMUM FUEL LEVEL MAXIMAL PÅFYLLNINGSNIVÅ FUEL TANK CAP BRÄNSLETANKSLOCK VARNING! Bensin är mycket brandfarligt och bensinånga kan explodera, vilket orsakar allvarlig personskada eller dödsfall. Var ytterst försiktig när du hanterar bensin. Förvara oåtkomligt för barn. Fyll på i ett väl ventilerat utrymme med avstängd motor. Rök inte och håll lågor och gnistor på behörigt avstånd från området där motorn fylls på...
  • Page 50 5. ANVÄNDNING Start av motorn Flödarknapp Under kalla förhållanden är det nödvändigt att pumpa på flödarknappen på luftfiltret innan man drar i starthandtaget. Flödaren används endast vid kall motor. Temperatur Antal tryck <0℃ FLÖDARKNAPP 0℃~10℃ 10℃~20℃ >20℃ Du bör även sätta till mer bränsle i luftblandningen för att underlätta start. När du trycker på flödarknappen pumpas bränsle direkt från förgasaren till förbränningskammaren.
  • Page 51 Stänga av motorn Släpp stoppbygeln. STOPPBYGEL VARNING! Kniven fortsätter att rotera under några sekunder efter att motorn har stängts av. Koppla från tändstiftshatten om gräsklipparen ska lämnas utan uppsikt. 6. UNDERHÅLL VIKTIGT: Regelbundet, noggrant underhåll är nödvändigt för att hålla säkerhetsspaken och den ursprungliga prestandan i maskinen oförändrad under tidens gång.
  • Page 52 Demontering och montering Om du tar bort kniven för att slipa eller byta ut den kommer du att behöva en skruvnyckel för detta arbete. Bär kraftiga handskar för att skydda dina händer. Ta bort bulten med en hylsnyckel. Använd en träklots för att förhindra att kniven snurrar när du tar bort bulten.
  • Page 53 FILLER CAP/DIPSTICK (do not PÅFYLLNINGSLOCK/MÄTSTICKA screw in the dipstick when checking (skruva inte i mätstickan när oljenivån the oil level) kontrolleras) UPPER LIMIT ÖVRE GRÄNS LOWER LIMIT NEDRE GRÄNS OBSERVERA: Om motorn körs med en låg oljenivå kommer detta att orsaka motorskada. Byta motorolja Töm ut den använda oljan medan motorn är varm.
  • Page 54 Montera filtret och locket igen. Air cleaner base Luftrenarbas Filter Filter Air cleaner cover Luftrenarkåpa Air duct Luftkanal Foam element Skumelement Cover tabs Lockflikar Service av tändstift För god prestation måste tändstiftet ha rätt elektrodavstånd och vara fritt från avlagringar. Koppla från tändstiftshatten och ta bort smuts kring tändstiftets område.
  • Page 55 SPARK PLUG WRENCH TÄNDSTIFTSNYCKEL Inspektera tändstiftet. Byt ut det om elektroderna är slitna eller om isolatorn är sprucken eller flisad. Mät tändstiftets elektrodavstånd med ett lämpligt mätinstrument. Avståndet bör vara 0,028 ~ 0,031 tum (0,7 ~ 0,8 mm). Korrigera avståndet om det behövs genom att försiktigt böja sidoelektroden med ett lämpligt verktyg.
  • Page 56 Kontrollera Luftrenare Byt ut O(3) Kontrollera Tändstift -justera Byt ut Svänghjul bromsbelägg Kontrollera (A typer) Bränsletank Rengör och filter Bränslerör Kontrollera Vartannat år (byt ut om nödvändigt) Kontrollera Ventilspel -justera Förbränning Rengör Efter varje 200 h skammare (1) För kommersiell användning, logga driftstimmar för att bestämma lämpliga underhållsintervaller. (2) Byt motorolja var 25 h när den används under stor belastning eller i höga omgivande temperaturer.
  • Page 57 Var försiktig under justering av maskinen för att förhindra att fingrar fångas mellan kniv i rörelse och fasta delar i maskinen. Låt produkten svalna i minst 30 minuter innan förvaring. 8. MILJÖ Om din maskin behöver bytas ut efter långvarig användning ska den inte kastas bland de vanliga hushållssoporna utan kasseras på...
  • Page 58 9. SPRÄNGSKISS - 58 -...
  • Page 59 10. KOMPONENTLISTA Pos. Del nr. Beskrivning Specifikation Anmärkning Antal Del A G3353000001 Stoppbygel Q235 Ø7,5 mm G3XW0000000 Begränsande stoppare PA66 G3320000000 Skumledning 20x510x3 mm G333F000001 Övre handtag Q235 Ø22/t = 1,35 B2011B00000 Mutter G339X300000 Fästklammer för vajer PA66+GAF G339XX60000 Bromsvajer G339XX60000 B1066B06032 Bult...
  • Page 60 G24G0000000 7" hjulmontage PVC+PP G42S B6009B00000 Fjäderbricka 65Mn Ø13xØ23,5x0,3x2,5 mm G8YY0000000 Bult Q235 G24R2000014 7" fälgring P 109C - 60 -...
  • Page 61 Produkt: Bensindriven gräsklippare Märkesnamn: FXA Modell/typ: 501741206 / GL51KL-A överensstämmer med maskindirektiv (MD) 2006/42/EG, direktiv om elektromagnetisk kompabilitet (EMC) 2014/30/EG, bullerdirektiv 2000/14/EG amended by 2005/88/EG, Annex VI och att följande harmoniserade standarder och tekniska specifikationer har tillämpats:...
