Kohler KARING 2.0 K-77780T-0 Installation Manual

Intelligent toilet
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
2-19
中文简体页码
20-37
中文繁體頁碼
38-55
English page
56-73
한글 페이지
1250881-T01-A
Installation Guide
安装说明
新悦 2.0 一体 · 超感座便器
K-77780T-0
科勒（中国）投资有限公司
中国上海市闸北区江场三路158号
制造商 ： 上海科勒电子科技有限公司
中国上海市宝山区丰翔路1955号 邮编:200444
邮编： 200436

Advertisement

loading
Need help?

Need help?

Do you have a question about the KARING 2.0 K-77780T-0 and is the answer not in the manual?

Questions and answers

Related Manuals for Kohler KARING 2.0 K-77780T-0

Summary of Contents for Kohler KARING 2.0 K-77780T-0

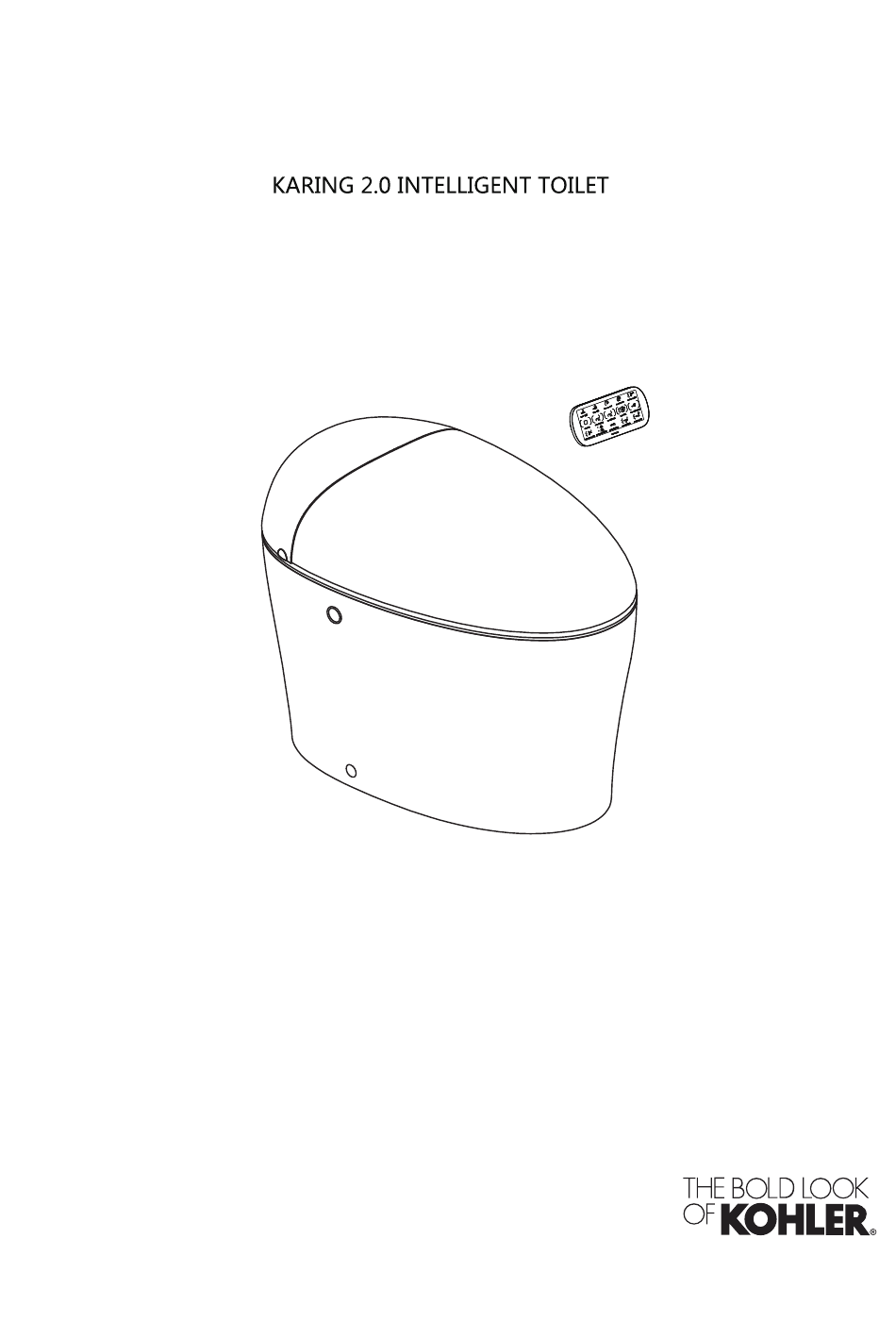

  • Page 1 Installation Guide 安装说明 新悦 2.0 一体 · 超感座便器 K-77780T-0 科勒（中国）投资有限公司 中国上海市闸北区江场三路158号 邮编： 200436 制造商 ： 上海科勒电子科技有限公司 中国上海市宝山区丰翔路1955号 邮编:200444 2-19 中文简体页码 20-37 中文繁體頁碼 38-55 English page 56-73 한글 페이지 1250881-T01-A...
  • Page 2 INSTALLATION INSTRUCTIONS KARING 2.0 INTELLIGENT TOILET 新悦 2.0 一体 · 超感座便器 K-77780T-0 305mm, 坑距需满足292-350mm 。 如未满足， 可能会影响安装。 确认出水接头距离完工墙面凸出不超过3mm 。沉入完工墙壁 不超过5mm 。如未满足，可能会影响安装。 推 荐使用内径DN15mm以上的主水管，以确保下述供水条件要求。 GFCI ELCB 警告：触电、火灾或人生伤害的危险。本产品必须安全接地。只能连接到专用的 220V~，50 H z，10A 带接地故障断路器或接地漏电保护器的电路中。 1250881-T01-A Kohler Co.
  • Page 3 · · · · · · · · · · · 10mm Kohler Co. 1250881-T01-A...
  • Page 4 0.07MPa (动压) - 0.74MPa 220V~，50Hz, 1100W * 705mmX 451mmX高526mm 46kg 1℃-40℃ * 功率值在以下条件测试：动压0.2MPa, 进水温度15 缓冲垫× 2 盖板（抗菌*） 按下暖风键，启动暖风功能 光感应区 辅助键盘 座圈（抗菌*） 冲水开关 落座感应区 按下按键进入臀部冲洗, 按下按键进入女性冲洗, 喷嘴 1.待机功能 长按（按住2秒以上）“ “键，进入待机模 式。详见第15页的”待机功能”项。 2.停止功能 按一下“ ”键，停止正在进行的冲洗功 能、暖风功能、空气净化功能、一键除菌功能、 手动喷嘴清洁功能和UV功能。 * 抗菌：含银离子的座圈、盖板长期抗细菌，抑制产品表面的细菌生长，并不代表防霉等附带效果。抗菌率大于99%（依据GB21551.1-2008、GB21551.2-2010抗细菌性能试验方法进行试验）。 1250881-T01-A Kohler Co.
  • Page 5 Kohler Co. 1250881-T01-A...
  • Page 6 800mm x 600mm 1250881-T01-A Kohler Co.
  • Page 7 墙面插座 (GFCI) (ELCB) 警告：安装马桶前，确认法兰与地面采用膨胀螺栓连接。 (GFCI) (ELCB) 墙面插座 墙面插座 Kohler Co. 1250881-T01-A...
  • Page 8 墙面插座 (GFCI) 220V~, 10A, 50Hz 墙面插座 70mm 8mm (5/16") 1250881-T01-A Kohler Co.
  • Page 9 Kohler Co. 1250881-T01-A...
  • Page 10 重要提示： 必须使用随器具附带的新软管组件,旧软管组件不能重复使用。 1250881-T01-A Kohler Co.
  • Page 11 进 排水管（红色） （蓝色） Kohler Co. 1250881-T01-A...
  • Page 12 连接补水管和排水管。 （蓝色） 排水管 （红色） 1250881-T01-A Kohler Co.
  • Page 13 N. 安装净化水滤芯 1、打开整机外壳 借助工具 （提供） 轻轻向外打开整机外壳后向上取下外壳。 2、按图示方向旋出旧滤芯。 3、按图示方向略向下施加压力，旋紧新的滤芯。 4.重新合上整机外壳 直接用手将整机外壳向下按下，两 侧及后方的卡扣到位后，没有松动， 即完成安装。 Kohler Co. 1250881-T01-A...
  • Page 14 用硅胶 1250881-T01-A Kohler Co.
  • Page 15 45mm 图 26 公共场所防盗安装方式 取下硅胶塞 取下硅胶塞 遥控器 充电座 图27 Kohler Co. 1250881-T01-A...
  • Page 16 自检进行中，停止闪烁，自检结束。 女性冲洗： 圈温：中档 水温：中档 夜灯：开 水流强度：中档 节能模式： 关 冲洗位置：中档 自动翻盖功能：开 臀部冲洗： 自动冲水功能：开 水温：中档 自动UV功能：开 水流强度：中档 自动除菌功能：开 冲洗位置：中档 待机功能：关 长时如厕提醒功能：关 1250881-T01-A Kohler Co.
  • Page 17 B.如需要，请离座2秒后重新入座 C.自动除臭功能被禁止 C.查看“遥控器设置指南”部分 9.不能开关盖 A.座圈上有异物覆盖或者座圈是湿的 A.移除异物或者擦干座圈 B.便盖在先前开关过程中受到人为干扰 B.使用遥控器开关便盖或手动打开便盖直至正常，便盖开关 过程中不阻挡其开关 10. 不能自动开 关盖 A.用户没有进入或离开感应区域 A.请进入或离开感应区域 B.遥控器“自动翻盖”功能被关闭 B.查看“遥控器设置指南”部分 C.坐便器正在冲水中 C.等待坐便器冲水结束 11.夜灯不亮 A.夜灯功能被关闭 A.查看“辅助键盘功能”中的夜灯部分来打开夜灯功能 B.请关闭室内灯光并拉上窗帘 B.室内光线太亮 12.紫外线杀菌不工作 A.有人坐在座便器上 A.请离座后关闭盖子再重新开启紫外线杀菌及关闭座便盖 B.座圈上有异物覆盖或者座圈是湿的 B.移除异物或者擦干座圈 13.遥控器无显示 A.电池电量耗尽 A.更换新电池 B.电池极性装反 B.重新正确安装 C.遥控器未被唤醒 C.触摸遥控器屏幕 靠近坐便器或落座 按遥控器唤醒键 Kohler Co. 1250881-T01-A...
  • Page 18 14.遥控器无法遥控座 A.电池电量不足 A.查看“遥控器电池的使用及更换”部分来更换电池 便器 B.查看“遥控器与本机的通讯”部分并靠近座便器 B.遥控器离座便器太远 C.请给本体上电 C.座便器本机没有上电 D.按一下侧面“ ”按键 D.座便器本体处于待机状态 E.查看“遥控器与本机的通讯”部分，连接坐便器与遥控 E.座便器与遥控器未连接 器 15. 座圈不热。 遥控器的圈温设置太 A. 将圈温设置到合适档 B.按一下侧面的“ ”键 低B.座便器处于待机模式 1250881-T01-A Kohler Co.
  • Page 19 Kohler Co. 1250881-T01-A...
  • Page 20 裝失當而導致不必要的損失。除了有關正確的安裝方法之外，還務請詳閱所有操作及安全指引。 本指引所載之一切資料，均以印刷時所有之最新產品情況為基礎，科勒保留權利隨時更改產品特性、包裝或供應 情況，恕不另行通知。 本指引也包含了有關護理、清潔及保養等重要資料-請交予使用者保存。 我們感謝您對科勒品質的信任。在您開始安裝之前,請您花上幾分鐘時間來閱讀這本手冊。如果您在安裝或性能方 面遇到任何問題,務必請您與我們聯繫。再次感謝您選擇科勒公司。 安装前，请确保座便器安装所霈要的空间，并不会影响到门的开关。 確認排水坑距 305mm，坑距需滿足292-350m 。如未滿足，可能會影響安裝。 確認出水接頭距離完工牆面凸出不超過 3 mm 。沉入完工牆壁不超過5mm。如未滿足，可能會影響安裝。 推薦使用管路內徑DN 15 mm 以上的主水管以確保下述供水條件要求。 注意 危險：存在觸電危險。操作前應切斷電源。 警告：存在觸電危險。只可連接至帶接地故障斷路器（GFCI）或接地漏電斷路器舊（ELCB）保 護的電路中。 謹慎 ：存在有害氣體的危險。如果新座便器不能立即安裝，可在地面法蘭孔上臨時遮蓋一塊舊 布。 注意：遵守所有的本地管道安裝和電氣規程。 注意：安裝在浴室內的插座位罟距離浴缸或淋浴噴頭至少應為一米。 遵守所有的本地管道安裝規程和建築規範。 仔細檢査新座便器有無損壞。 電源和水管應採用牆式安裝方式。 警告：触电、火灾或人身伤害的危险。本产品必须安全接地。只能連接到專用的220V~ , 50 Hz, 10A 帶接地故障斷路器或接地漏電保護器的電路中。 警告：必須使用10A的插座。 1250881-T01-A Kohler Co.
  • Page 21 所需工具及材料（不隨貨供應〉 活絡扳手X2 卷尺 生料帶 美工刀 供水閥 （ 帶過濾網） 各種螺絲刀 尼龍錨銓 螺絲 T形螺栓 法蘭盤 膨脹螺栓配件包 注意： 尼龍錨栓：推薦使用外徑φ 10 mm 的產品。 螺絲：推薦使用與錨栓相配的螺絲。 尺寸圖 參考值 單位：毫米 完工牆面 缸體前端 底部視圖 接出水口 完工地面 圖 1 科勒公司保留隨時變更圖中標示尺寸的權利，無需另行通知。 Kohler Co. 1250881-T01-A...
  • Page 22 約 46kg 產品重量 1 ℃- 40℃ 使用環境溫度 輕觸開關使用方式 快速按壓（提示：請示勿大力敲擊導致壓電開關變形） 注意:智能蓋板規格詳見使用者手冊。 * 功率值在以下條件測試：動壓0.2MPa,進水溫度15 整體簡圖 緩衝墊 X2 蓋板（抗菌*） 按下暖風鍵，啟動暖風功能 光感應區 輔助鍵盤 座圈（抗菌*) 沖水開關 落座感應區 按下按鍵進入臀部沖洗 按下按鍵進入女性沖洗 噴嘴 1. 待機功能 長按（按住2秒以上）” ”鍵，進入待機 模式。 詳見第15頁的「待機功能」項。 2.停止功能 按一下“ ”鍵，停止正在進行的沖洗 功能、暖風功能、空氣淨化功能、一鍵除 菌功能、手動噴嘴清潔功能和UV功能。 * 抗菌：含銀離子的座圈、蓋板長期抗細菌，抑制產品表面的細菌生長，並不代表防黴等附帶效果。抗菌率大於99%（依據GB21551.1-2008、GB21551.2-2010抗細菌性能試驗方法進行試驗）。 1250881-T01-A Kohler Co.
  • Page 23 安裝前準備 A.抓住陶瓷件的邊緣，從包裝箱中取出產品。 警告：人身和產品損害風險！ 向上提起座便器時，請勿抓住智能蓋扳的邊緣。由於座便器較重， 必要時請尋求他人幫助。 座便器 圖3 B.在從包裝箱中取出產品時，請特別注意座便器底部，防止水箱元件脫落。 水箱元件 圖4 Kohler Co. 1250881-T01-A...
  • Page 24 C．取出水箱。 a. 在地面上放置一塊 800 mm X 600mm 大小的軟墊，將整個座便器斜放在軟墊上。 注意：請小心輕放，勿將陶瓷件表面刮傷。 b. 把水箱元件從陶瓷件中取出，放在地面上。 輕觸開關 圖 5a c.從水箱上取下珍珠棉。 珍珠棉 圖 5b d.把墊圈和保護罩從陶瓷彎管上取下。 保護罩 墊圈 圖 5c D． 將各種部件放置在地面上，準備安裝。 圖 6 1250881-T01-A Kohler Co.
  • Page 25 安裝 A．拆除舊座便器 關掉供水源，給座便器沖水，用海綿吸去座便器內的剩餘水份，除下供水營止水閥（如果有），移開舊水箱 和座便器。 用塗油灰刀拆除地上的舊密封墊圈及座便器法蘭盤，拆除及扔掉舊的T型螺栓。 注意：如果不能即時安裝新座便器，請用碎布 暫將法蘭盤堵住。 法蘭盤 圖 7 B．安裝尺寸 危險：存在觸電危險。安裝前應切斷電源。 注：本產品設計可安裝于牆面插座和水路管。安裝方式在尺寸圖中有標示。 警告：存在觸電危險。只可連接至帶接地故障斷路器（GFCI）或接地漏電斷路器（ELCB）保護的電路中。 警告：安裝馬桶前，確認法蘭與地面採用膨脹螺栓連接。 浴缸與花灑位置請遠離帶電部件 (如遙控器、電源插座、音頻輸入器等)。 如果是牆面插座，需要使用帶接地故障斷路器（GFCI）或接地漏電斷路器（ELCB）保護的防水、防濺插座。安裝 硬電線電源時應嚴格遵守尺寸圖上的資訊操作 。 牆面插座/水源位置可以互換 供水閥 帶接地故障斷路器 防水、防濺的10安培插座 地面法蘭 T形螺栓 圖8 Kohler Co. 1250881-T01-A...
  • Page 26 C． 安裝電源和水源 危險：存在觸電危險。操作前應切斷電源。 危險：存在觸電危險。僅適用于插入牆面插座/牆面式電源，只可連接至帶接地故障斷路器（GFCI）保護的 電路中。勿取走接地插腳，或選擇使用接地配接器。 220V~, 10A, 50Hz 警告：產品存在電擊的危險 。本產品只可連接到良好接地，電路要求為 電路中，此電路 必須帶接地故障斷路器或接地漏電斷路器。 注意：本產品設計可安裝于牆面插座。安裝方式在尺寸圖中有標示。安 裝硬電線電源時應嚴格遵守尺寸圖上的資訊操作。 安裝水源 注意：本產品設計可安裝于牆上式水源。安裝方式在尺寸圖中有標示。 注意：安裝于地面的止水閥不得高出地面７０ｍｍ以上。 安裝水源時應仔細閱讀尺寸圖 。 D．安裝T形螺栓 T形螺栓 安裝兩枚直徑 8mm（ 5/1＂）的新T型螺栓在法蘭盤上。 地面法蘭 裝本座便器時切勿使用白水泥或高石灰含量之水泥，因水 泥的熱膨脹可能使座便器的腳部擠破或損壞。科勒對所有 因水泥安裝而導致的座便器破裂恕不負責。 圖 9 1250881-T01-A Kohler Co.
  • Page 27 E．安裝蠟封 將蠟封放在位於水箱上的油灰環內。 圖 10 F．確定水箱位置 在地面上作好中心線的標記。 在地面法蘭上方對準水箱位置。 放下水箱 ，置于地面法蘭。T形螺栓應對準水箱底部的安裝槽。 將水箱與中心線仔細對準。 將水箱放在T形螺栓上。 謹慎：存在產品損壞的危險。不要下壓水箱元件中除缸體以外的部件，可能產生損壞。 謹慎 ：存在產品損壞的危險。放置後不得搖動或提起水箱。由蠟封產生的密封可能受到破壞， 從而導致漏水。 將補水管未擰的一端放在出水管外。 水箱 補水管 在此處按壓水箱體 出水管 地面法蘭 中心線 T形螺栓 圖11 Kohler Co. 1250881-T01-A...
  • Page 28 謹慎：存在產品損壞的危險。不耍將安裝螺母擰得太緊， 墊片 不要切短T形螺栓。 T形螺栓 在每個 T形螺栓上放一枚墊片。 在每個 T形螺栓上擰一個螺母。 用手擰緊螺母。 水箱基礎 注意：若無法蘭盤，則用膨脹螺栓配件包直接固定水箱，安裝細則由安裝人員自行確定。 圖12 H．連接水管 連接水管。 打開止水閥。 重要提示： 必須使用隨器具附帶的新軟管元件,舊軟管組件不能重複使用。 圖1３ I．檢查水位線 注：水位線是水箱內帶有標記的一個凹槽。 打開供水閥 。 使用一字螺絲刀逆時針旋轉手動開關，打開電動閼。 確認進水閥設置在正確的水位線。按需進行調整。 如要調節進水閥，可使用一字螺絲刀逆時針方向輕輕轉動調節杆，降低水位線設置，或順時針轉動，提高水位 線設置。 重要提示！ 如果閥門被鎖定，則不能操作閥門。 使用一字螺絲刀頤時針旋轉手動開關，恢復到鎖緊位置。 關上止水閥。 重要提示：在關上止水閥後，必須清空水箱内存水。 水位線 調節水位線 打開 關閉 圖 14 1250881-T01-A Kohler Co.
  • Page 29 J．卸下供水軟管中三通上的密封帽。 圖 15 K．安裝墊圈和保護罩 在地面上放置電線硬插頭、水位線控制開關電線和補水管，使其伸出後檢修孔 。 用膠帶將其粘在地上，防止受到夾緊或損壞 。 按圖將墊圈安裝到水箱上並壓緊。 將保護罩安裝在水箱上。 水箱 夾住防濺板，放在進水閥上方。 補水管 電線硬插頭（連智能蓋板） 墊圈 膠帶 排水管（紅色） 水位線控制開關電線 保護罩 補水管 （藍色） 防濺板 電源插頭 水箱 電線硬插頭 （連泵） 圖16 Kohler Co. 1250881-T01-A...
  • Page 30 警告：存在人員受傷的危險 。陶瓷外殼重達35千克。搬運陶瓷外殼時， 應使用適當的提升工具。 謹慎：存在產品損壞的危險 。向下放置陶瓷外殼時不要用力過大。 如果外殼未能放置到位，應輕輕提起和移動。如果操作粗糙，外殼可能被壓 碎或開裂。 保護罩 小心地抬起陶瓷外殼並將其放在水箱上 。 水箱 確保排汙通道完全置於出水墊圈內。如果陶瓷外充不能均勻置於地面上， 則排汙通道不能正確到位。 圖17 輕輕地進行各種調節，直至排汙通道正確到位。 M．連接電線和電子蓋板的進水管到三通上 警告 ：存在人員受傷的危險。確保插頭(如果使用插入式連接)和插座處於乾燥狀態，如果存在任何潮濕， 在插入之前應使該區域變幹。 如果需要插入式連接，將泵插上插頭通電， 連接補水管和排水管。 連接線束 。 連接水位線控制開關。 連接電子蓋板的電源線 。 水位線控制開關 補水管 （藍色） 排水管（紅色） 線束（泵） 電子蓋板的進水管 線束（電子蓋板） T 三通 圖 18 1250881-T01-A Kohler Co.
  • Page 31 N．安裝淨化水濾芯 用戶發現指示燈紅燈常亮，請及時更換濾芯，方法如下： 1、打開整機外殼 借助工具（提供）輕輕向外打開整機外殼後向上取下外殼。 2、按圖示方向旋出舊濾芯。 圖19 3、按圖示方向略向下施加壓力，旋緊新的濾芯。 圖２０ 圖２１ 4． 重新合上整機外殼 直接用手將整機外殼向下按下，兩側 及後方的卡扣到位後，沒有鬆動，即 完成安裝。 圖２２ Kohler Co. 1250881-T01-A...
  • Page 32 O． 檢查操作 注：快速打開角閥至最大位置 。 按下沖水 注：沖水和水箱注水之間約有八秒鐘的延遲。 沖洗座便器，檢査操作是否正確 。 按照使用者手冊檢查智能蓋板各項功能是否運作正常。 如果座便器未能正確工作，參閱故障檢修表。 圖 23 P．固定陶瓷外殼 謹慎 ：存在產品損壞的危險。擰螺絲時不要擰得太緊。如 果螺絲擰得太緊，陶瓷外殼可能被壓碎或開裂 。 螺絲 插入一個螺絲，在其兩端均勻放置墊圈。 螺帽 在兩個孔內各插入一個螺絲並擰緊。不要擰得太緊。 墊圈 在各個螺絲上蓋上一個螺帽。螺帽應與外殼的外部平齊。 圖 24 完成安裝 可在檢修 蓋上做過標記的點上用美工刀在檢修蓋上切割一個凹口。 將檢修蓋 置于座便器背後的開口上方。 用硅胶填堵座便器底部四周的縫道及檢修蓋與陶瓷間的縫道 。 檢修孔 填堵座便器底座的縫道 座便器的背面 檢修蓋 圖 25 1250881-T01-A Kohler Co.
  • Page 33 安裝遙控器支架 注意：如果安裝牆面是特定材料（比如木板、密制扳等）時，使用合適的固定方法。 注意：遙控器的安裝位罝應該是不易被水淋到的地方。 選擇一個合適地方安裝遙控器支架，這個地方應該是當你坐在座便器上時很容易用手容易操作遙控器。 根據遙控器支架螺釘孔的位置，用直徑6mm 的鑽頭在牆上鑽兩個深度大於 45mm 的孔。在孔中裝入膨脹管。 將安裝支架在放罝固定孔上。 將支架背面雙面膠離型紙撕掉 。 用螺釘固定安裝支架。 把螺釘蓋裝在螺釘上。 把遙控器放在支架上。 圖 26 安裝步驟 公共場所防盜安裝方式 螺絲 掛鉤板 膨脹螺釘 膨脹管 取下矽膠塞 掛鉤 取下矽膠塞 充電座 遙控器 密封墊片 圖 27 Kohler Co. 1250881-T01-A...
  • Page 34 初次使用前的準備 打開止水閥 Fig.#28 確認 " 遙控器 " 內已正確裝入電池 。 確認產品正前方沒有障礙物。 等待主機完成自檢。期間可聽到電機的轉動聲和流水聲，均屬正常。當夜燈閃爍時，自檢進行中， 停止閃爍，自檢結束。 初次使用時為出廠設置狀態： 女性沖洗： 圈溫：中檔 水溫：中檔 夜燈：開 水流強度： 中檔 節能模式：關 沖洗位置： 中檔 自動沖水功能：開 臀部沖洗： 自動翻蓋功能：開 水溫：中檔 自動 UV功能：開 水流強度： 中檔 自動除菌功能：開 沖洗位置： 中檔 待機功能：關 長時如廁提醒功能：關 1250881-T01-A Kohler Co.
  • Page 35 9．不能開關蓋 A. 座圈上有異物覆蓋或者座圈是濕的 A. 移除異物或者擦乾座圈 B. 便蓋在先前開關過程中受到人為干擾 B. 使用遙控器開關便蓋或手動打開便蓋直至正常 。便 蓋開關過程中不阻擋其開關 10．不能自動開關蓋 A. 使用者沒有進入或離開感應區域 A. 請進入或離開感應區域 B. 遙控器 「 自動翻蓋」功能被關閉 B. 查看 「 遙控器設裡指南」部分 C. 坐便器正在沖水中 C. 等待坐便器沖水結束 11．夜燈不亮 A. 夜燈功能被關閉 A. 查看「輔助鍵盤功能」中的夜燈部分來打開夜燈功能 B. 室內光線太亮 B. 請關閉室內燈光並拉上窗簾 Kohler Co. 1250881-T01-A...
  • Page 36 A．有人坐在座便器上： A．請離座後關閉蓋子再重新開啟紫外線殺菌 B．座圈上有異物覆蓋或者座圈是濕的 B．移除異物或者擦乾座圈 13．遙控器無顯示 A．電池計量耗盡 Ａ．更換新電池 Ｂ．重新正確安裝 B．電池極性裝反 Ｃ．觸摸遙控器螢幕 　　靠近坐便器或落座 C．遙控器未被喚醒 　　按遙控器喚醒鍵 14．遙控器無法遙控 A．電池計量不足 A．查看“遙控器電池的使用及更換”部分來更換電池 B．查看“遙控器與本機的通訊”部分並靠近座便器 座便器。 B．遙控器離座便器太遠 C．請給本體上電 C．座便器本機沒有上電 D．按一下侧面“ ”按键 D．座便器本體處於待機狀態 E．查看“遙控器與本機的通訊”部分，連接坐便器與遙 E．座便器本體與遙控器未連接 控器 A. 將圈溫設置到合適檔位 A. 遙控器的圈溫設置太低 15. 座圈不熱。 B. 按一下側面" "鍵 B.座便器處於待機模式 1250881-T01-A Kohler Co.
  • Page 37 使用者須知 使用者責任 如果你居住地方的水質是硬性，你必須保持沖水孔清潔，令座便器沖水正常。每星期應最少使用座便器清潔劑 清潔一次，用長把手的刷子清潔沖水孔，並盡量伸入排汙管洗刷，防止礦物質積聚。 大部分廁所清潔劑都不會損壞座便器表面的釉面陶瓷，但煩請遵照座便器清潔劑生產商指引小心進行。 請勿使用腐蝕性淸潔劑或溶劑。 警告：提防樓宇受損或損壞產品。 科勒公司對此類因使用氣 (次氣酸鈣) 而引致的沖水裝罝損毀，概不負責。 　　警告：在安裝本座便器時切勿使用任何水泥。因為水泥的熱膨脹可能使座便器的腳部擠破或損壞。 科勒對所有因為水泥安裝而引起的座便器破裂恕不負責。 　　警告 ：提防損壞產品 。 請不要向便器內沖入新聞紙、紙尿墊、婦用衛生巾等容易堵塞的物品。請不要用重力撞擊陶瓷，以防止破損漏 水。 不要在1℃ 以下的水環境中使用。 注意：智能蓋板的清洗和維護詳見使用者手冊。 注意：一定要先徹底沖洗供水管以清除管道中的雜質，使用水源為自來水或可供飲用水。 Kohler Co. 1250881-T01-A...

  • Page 38: Before You Begin

    These instructions contain important care, cleaning, and warranty information -please leave instructions for the consume. We appreciate your commitment to Kohler quality. Please take a few minutes to review this manual before you start installation. If you encounter any installation or performance problems, please don t hesitate to contact us. Thanks again for choosing Kohler Company.
  • Page 39 Screw: Recommend using M6 screw to match the plastic anchor. ROUGHING-IN Reference Value Unit: mm Finished Wall Front of Bowl Bottom View of Outlet Finished Floor Fig.#1 Kohler reserves the right to change marked dimensions without prior notice. Kohler Co. 1250881-T01-A...

  • Page 40: Specifications

    * Antibacterial: ring and lid contains long term anti-bacteria silver ions which will inhibit bacteria growth on surface, this does not represent the mildew and other incidental effects. The antibacterial rate is more than 90% (test per GB21551.1-2008, GB21551.2-2010 antibacterial performance test requirements). 1250881-T01-A Kohler Co.

  • Page 41: Preparations Before Installation

    As the toilet is heavy, please seek for help if necessary. Toilet Fig.#3 B.When taking out the toilet from the carton box, please pay special attention to the bottom of the toilet to avoid the tank assembly to drop out. Tank Assy Fig.#4 Kohler Co. 1250881-T01-A...
  • Page 42 Take out the tank assembly from the vitreous shell and put it on the floor. Actuation Switch Fig.#5a c.Remove the EPE foam from the tank. EPE Foam Fig.#5b d. Remove the gasket and the collar. Collar Gasket Fig.#5c D. Place every part on the floor and ready for installation. Fig.#6 1250881-T01-A Kohler Co.

  • Page 43: Installation

    GFCI or ELCB protected and water proof receptacle is required. Follow the dimensional information exactly when installing a hardwire electrical supply. Supply Stop The wall location of the electrical supply and water supply are interchangeable. GFCI-Protected 10A Receptacle(water proof) Floor Flange T-Bolts Fig.#8 Kohler Co. 1250881-T01-A...
  • Page 44 Do not use white cement or high lime content cements to install this toilet. The expansion of cement due to a rise in temperature may make the toilet crack or cause damage. Kohler is not responsible for any damage caused by installation with the use of cement. Fig.#9 1250881-T01-A Kohler Co.
  • Page 45 The seal created by the wax ring may be broken, resulting in leaking. Position the loose end of the refill tube out the outlet ring. Tank Refill Tube Press here on cylinder. Outlet Ring Floor Flange Centerlines T-Bolts fig.#11 Kohler Co. 1250881-T01-A...
  • Page 46 Return the manual switch into the locked position by using a flathead screwdriver to turn it clockwise. Stop the shut-off value. IMPORTANT! The water tank must be emptied after the shut-off valve is locked. Waterline Adjust waterline Unlock Lock Fig.#14 1250881-T01-A Kohler Co.
  • Page 47 Fix the gasket to the tank and press tight Wiring Harness Plug (Connected to Bidet Seat) Discharge pipe Gasket Tape (red) Level Switch Wire Collar Water replenishment pipe (blue) Spray Shield Electrical Plug Tank Wiring Harness Plug (Connected to Pump) Fig.#16 Kohler Co. 1250881-T01-A...
  • Page 48 Connect replenish water hose and discharge pipe. Connect the wiring harness. Connect the level switch. Plug the bidet seat in. Level Switch Water replenishment pipe (blue) Discharge pipe Wiring Harness (Pump) Flexible Hose of Bidet Seat Wiring Harness (Bidet Seat) Tee Connector Fig.#18 1250881-T01-A Kohler Co.
  • Page 49 Fig.#20 3.Slightly press down and unscrew as shown direction, tighten new filter cartridge. Fig.#21 4. Close toilet cover again Snap toilet cover downward manually, no loose snap-fit on both sides and rear end to complete installation. Fig.#22 Kohler Co. 1250881-T01-A...

  • Page 50: Complete The Installation

    Place the access cover over the opening in the back of the toilet. Caulk around the base of toilet and caulk the access cover to the vitreous shell by silica gel. Access Opening Caulk Base Toilet Back Of Toilet. Access Cover Fig.#25 1250881-T01-A Kohler Co.
  • Page 51 Installing the screw covers on the screws. Placing the remote controller on the holder. Fig.#26 Installation Steps: Anti-burglar installation for public places Screw Hook board Expansion Expansion Screw Tube Remove rubber plug Remove rubber plug Hook Remote Controller Docking station Gasket Fig.#27 Kohler Co. 1250881-T01-A...
  • Page 52 Night light: ON Pressure:mid Energy saving: OFF Position:mid Function of Auto Lid-Turning:On RearWash: Function of Auto Flushing:On WaterTemperature:mid Auto UV function: ON Pressure:mid Auto sterilization function: ON Position:mid Standby function: OFF Long time seated on indication function: OFF 1250881-T01-A Kohler Co.

  • Page 53: Troubleshooting

    TROUBLESHOOTING This troubleshooting guide is for general aid only. A Kohler Authorized Service Representative or qualified electri- cian shouldcorrect all electrical problems. For warranty service, contact your dealer or wholesale Distributor. SYMPTOMS PROBABLE CAUSES RECORRECTIVE ACTION 1、The toilet does not A.Power is OFF.
  • Page 54 The ring is not warm. A.Remote ring temp setting is too low. A. Set ring temp to proper dial. B.Toilet is on Standby mode. B.Press “ “button on side panel. 1250881-T01-A Kohler Co.

  • Page 55: Important Consumer Information

    CAUTION: Don’t use any cement while installing the toilet. Heat expansion of the toilet may damage the feet of the toilet. Kohler will not be responsible for any damage because of using cement. WARNING: Risk of product damage.   Do not throw into the toilet what that will cause the toilet to block such as newspapers and sanitary towel. Do not bump the vitreous china with great force as it will cause damage and leaking.
  • Page 56 전원과 물 공급은 벽배전/벽배관 설치방법을 적용할 수 있습니다. 경고: 제품에 감전위험성이 존재합니다. 본 제품은 양호한 접지에만 설치해야 합니다, 회로 요 구: 전용의220V~, 50 Hz, 10A 접지 고장 회로 차단기나 접지 누전 보호기의 전로에만 연결할 수 있다. 경고: 반드시 10암페어 콘센트를 사용해야 합니다. 1250881-T01-A Kohler Co.
  • Page 57 나일론 앵커:외경 φ 10 mm의 제품 사용 추천. 나사못:앵커와 맞은 나사못 사용 추천. 시공거리 도면 참고치 단위: 밀리미터 벽면 변기 전면 변기 바닥 도면 바닥면 물꼬 그림 1 콜러회사에서 도면에 표시된 사이즈의 변경권한을 보유하고 있으며 변경 시, 별도 통지를 하지 않습니다. Kohler Co. 1250881-T01-A...
  • Page 58 공능,수동 노즐 청결 공능과 UV공능을 중 지한다. * 항균:은 이온에 포함된 레이스,덮개 판자는 장기적으로 세균을 저항하고 제품 표면의 세균 성장을 억제하는 것이 곰팡이방지 등 부가 효과를 대신하지 않다.항균 비율>99% (GB21551.1-2008、GB21551.2-2010세균 저항 성능 실험 방법에 따라 실험을 진행한다). 1250881-T01-A Kohler Co.
  • Page 59 신체 혹은 제품파손 위험! 일체형 양변기를 위로 들어올릴 때, 비데의 시트를 잡지 않습니다. 변기의 무 게가 무겁기 때문에 필요한 경우 도움을 청하십시오. 좌변기 그림3 B.포장용 상자에서 제품을 꺼낼 때 좌변기 밑부분을 주의하세요.물통 부품 탈락을 방지한다. 물통 부품 그림 4 Kohler Co. 1250881-T01-A...
  • Page 60 부품을 도자기에 꺼내고 땅에 방치한다. 스위치 가볍게 닿다 그림 5a c. 물통에서 발포비닐을 꺼내다. 발포비닐 그림5b d. 와셔와 프로택터를 도자기 파이프에서 꺼내다. 보호용 덮개 와셔 그림 ５ ｃ Ｄ．각종 부품을 땅에 방치하고 설치를 준비한다. 그림 6 1250881-T01-A Kohler Co.
  • Page 61 구비된 방수 콘센트를 사용해야 합니다. 바닥 급수관식 설치 시 사이즈 차트를 자세히 확인 해야 합니다. 벽의 전기/수원 위치가 서로 교환할 수 있다 공수 밸브 접지 고장 회로 차단기 있음 방수의 10암페어 콘센트 지면 플란 T형 수나사 그림 8 Kohler Co. 1250881-T01-A...
  • Page 62 두 직경8mm（ 5/16＂）의 새로운 T형 수나사를 지면 플랜지 플랜지에 설치한다. 본 좌변기를 설치할 때 백색시멘트나 높은 석회의 시멘트를 사용하지 마세요. 시멘트의 열팽창 인해 좌변기의 각부가 파손을 초래할 수 있다.각라가 시멘트 설치 때문에 초래한 좌변기 파손에 대한 책임을 지지 않다. 그림9 1250881-T01-A Kohler Co.
  • Page 63 주의:제품 파손의 위험 있다.방치해서 흔들리거나 물통을 들면 안되다.랍봉이 생신 밀봉이 파손을 일으킬 수 있어서 누수를 초래한다. 보수관이 비틀지 않는 한쪽이 상수도관 외에 배치한다. 물통 보수관 여기를 누르고 물통 상자를 누르다 상수도관 지면 플랜지 중심선 T형 수나사 그림11 Kohler Co. 1250881-T01-A...
  • Page 64 주요 제시!만약에 밸브가 고정시키면 밸브를 조작하지 못한다.  드라이버를 사용하여 역시계 방향으로 수동 스위치를 회전하 고 단단히 잠그는 위치로 회복한다.  물 방지 밸브를 닫다. 중요 제시: 물 방지 밸브를 닫아서 물통의 물을 정리한다.  수위선 수위선을조정한다. 열린 닫기 그림 14 1250881-T01-A Kohler Co.
  • Page 65 보호용 덮개를 물통에 설치한다. 보수관 패널을 끼우고 물 주입 밸브 위에 방치한다. 전선 단단한 플러그 (지능 덮개 판자에 연결) 와셔 배수관 페이프 (빨깐색) 수위선 통제 스위치 전선 보호용 덮개 보수관(남색) 패널 전원 플러그 물통 전선 단단한 플러그(펌프) 그림 16 Kohler Co. 1250881-T01-A...
  • Page 66 삽입식 연결이 필요하면 펌프가 플러그에 꽂아 전기 통하다. 보수관과 배수관을 연결한다. 하니스에 연결 수위선 통제 스위치에 연결 전자 덮개 판자의 전원선에 연결 수위선 통제 스위치 보수관(남색) 배수관 (빨깐색) 하니스(펌프) 전자 덮개 판자의 수도관 하니스(전자 덮개 판자) T자관 그림 18 1250881-T01-A Kohler Co.
  • Page 67 2. 그림 표시 방향으로 구 여과필터를 꺼내다. 그림20 3. 그림 표시 방향으로 아래로 압력을 가하고 새로운 여과필터를 꽉 죄다. 그림21 4. 다시 조립 완제품 외각을 닫다. 다시 손으로 조립 완제품을 아래로 누 르다.양측과 뒤의 카드가 잘 공제되 어서 약화가 없으면 설치가 완비한다. 그림22 Kohler Co. 1250881-T01-A...
  • Page 68 뚜껑 정비에 표기한 곳에 커터로 뚜껑 정비에 패인 구멍을 자르다. 뚜껑 정비를 좌변기 뒷의 입 위에 방치한다. 실리콘 접착제를 사용하여 좌변기 밑 주변의 틈새및 뚜껑 정비와 도자기 사이의 틈새를 메우다.  수리 구멍 좌변기 밑의 틈새를 메우다. 좌변기의 뒷면 뚜껑 정비 그림 25 1250881-T01-A Kohler Co.
  • Page 69 나사로 거치대를 설치합니다. 스크류 캡을 나사에 조립합니다.  리모콘을 거치대에 놓습니다. 그림 26 설치 절차 공공장소 도용 방지 설치 방식 나사못 보드 걸이 팽창 나사못 팽창관 실리콘 마개를 떼다. 실리콘 마개를 떼다. 갈고리 리모컨 충전 자리 밀봉 와셔  그림 27 Kohler Co. 1250881-T01-A...
  • Page 70 최초 사용시의 초기 설정 상태： 여성세척： 시트 온도：중 수온：중 바람온도：중 물 흐름강도：중 절능 모식:닫기 세척위치：중 에너지 절약 모드：열다 둔부 세척: 절전 모드 :열다 수온：중 자동UV공능:열다.자동 물 흐름강도：중 살균 공능:열다. 세척위치：중 대기 공능:닫기 길게 제시 공능 누르다: 닫다. 1250881-T01-A Kohler Co.
  • Page 71 C. 좌변기가 물 배출 중이다. C. 좌변기 물 배출 완료 기다리다. 11. 가로등이 밝지 않다. A. 가로등 공능 닫다. A. “부조 키보드 공능”의 가로등 부분을 조회하여． B. 실내 광선이 너무 밝다. 가로등 공능을 열다. B. 실내 라이트를 닫아 커튼을 내리세요. Kohler Co. 1250881-T01-A...
  • Page 72 E．좌변기 본체가 리모컨과 연결하지 않다. D．측면 " "버튼을 누르다. E．“리모컨과 본체의 통신”부분을 조회하여 좌변 기와 리모컨에 연결한다. A. 리모컨의 좌변기 레이스 온도의 설치가 A. 레이스 온도를 적당한 모식으로 설정한다. 너무 낮다. B.측면 " "버튼을 누르다. B.좌변기는 대기 모식에 있다. 1250881-T01-A Kohler Co.
  • Page 73 변기에 신문종이, 종이패드, 여성용 생리대 등을 버리지 마십시오. 큰 힘으로 도기에 충격을 가하지 않아야 하며 그렇지 아니한 경우, 누수가 발생할 수 있습니다. 수온1℃이하에서 사용하지 못합니다. 주의: 일체형 양변기의 유지관리는 사용자 매뉴얼을 참조합니다. 주의: 급수관을 철저히 청소하여 관로중의 이물을 제거해야 하며, 급수원은 수돗물 혹은 음용수를 사용할 수 있습니다. Kohler Co. 1250881-T01-A...
