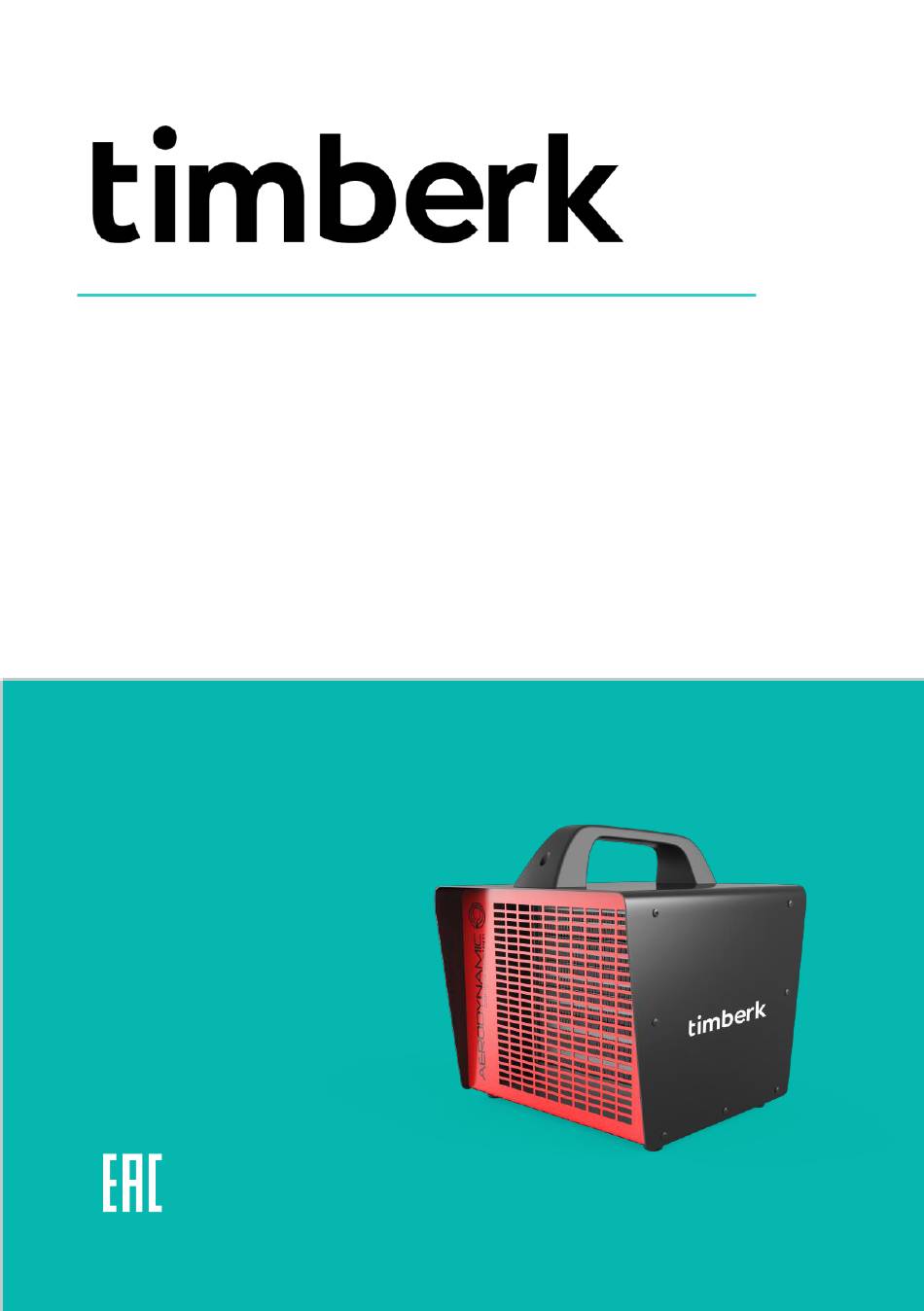

- Page 1 ЭЛЕКТРИЧЕСКАЯ ТЕПЛОВАЯ ПУШКА ELECTRIC FAN HEATER РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ INSTRUCTION MANUAL Модели/Models: TFH T20MDR TFH T30MDR...
-
Page 2: Важная Информация
Уважаемый покупатель! Благодарим Вас за удачный выбор и приобретение электрической тепловой пушки. Она прослужит Вам долго. ВАЖНАЯ ИНФОРМАЦИЯ Просим внимательно ознакомиться с руководством по эксплуатации перед использованием прибора. В данном руководстве по эксплуатации содержится важная информация, касающаяся Вашей безопасности, а также рекомендации по правильному использованию... - Page 3 располагайте прибор на расстоянии не менее 1 м от мебели, занавесов, подушек, постельных принадлежностей, бумаги, одежды, штор и других легко воспламеняющихся предметов и материалов; не сушите одежду, полотенца и какие либо другие материалы с помощью обогревателя; дайте прибору остыть, прежде чем перемещать его. Для перемещения прибора используйте...
- Page 4 ВНИМАНИЕ! Производитель рассматривает данный вид поломки, как не гарантийный случай. 19. Не оставляйте работающим прибор на долгое время без присмотра. 20. Устанавливайте прибор только вертикально на ровных и сухих поверхностях. 21. Плохой контакт между вилкой сетевого провода обогревателя и электрической розеткой...
-
Page 5: Назначение Прибора
Внимание! Не накрывать НАЗНАЧЕНИЕ ПРИБОРА Электрическая тепловая пушка предназначена в первую очередь для обогрева и вентилирования потоком воздуха пространства помещений, просушки воздуха, стен и поверхностей в помещениях. Электрические тепловые пушки являются оптимальным решением при проведении строительных работ, для обогрева складов и ангаров, цехов и сервисов. А также для обогрева... -
Page 6: Описание Прибора
Технические характеристики Технические характеристики тепловой пушки приведены в таблице 1. Таблица 1 Eд. Наименование TFH T20MDR TFH T30MDR изм. Параметры электропитания В/Гц 220-240~/50 220-240~/50 Номинальная сила тока А Номинальная потребляемая Вт 2000 3000 мощность Уровень шума дБ (А) Класс влагозащиты... -
Page 7: Комплект Поставки
КОМПЛЕКТ ПОСТАВКИ 1. Электрическая тепловая пушка – 1 шт. 2. Руководство по эксплуатации – 1 шт. 3. Гарантийный талон – 1 шт. 4. Упаковка – 1 шт. ЭКСПЛУАТАЦИЯ ПРИБОРА Рисунок 2* 1. Выключатель Используется для выбора режимов мощности нагрева: Режим... -
Page 8: Устранение Неисправностей
3. Ручкой терморегулятора установите требуемый уровень нагрева воздуха в помещении. Терморегулятор поддерживает заданную температуру путем автоматического отключения и включения электронагревателя (диапазон поддерживаемой температуры от 0°С до 40°С). Для увеличения желаемой температуры поверните ручку терморегулятора по часовой стрелке, для уменьшения – против часовой стрелки. 4. - Page 9 разомкнул электрическую воздухозаборная или цепь и отключил нагрева- воздуховыпускная тельные элементы решётка не перекрыты посторонними предметами и дождитесь включения ограничителя температуры, после того как корпус прибора остынет Проверить Неисправен работоспособность автоматический автоматического выключатель выключателя электрической электрической сети и при сети необходимости...
-
Page 10: Транспортировка И Хранение
10. УТИЛИЗАЦИЯ, СРОК СЛУЖБЫ, ГАРАНТИЙНЫЙ СРОК По окончанию срока службы прибора следует провести его утилизацию в соответствии с нормами, правилами и способами, действующими в месте утилизации. Подробную информацию по утилизации прибора Вы можете получить у представителя местного органа власти, предоставив ему полную информацию о приборе. Изготовитель... - Page 11 Dear customer! We thank you for your wise choice and for a purchase of an electric fan heater. It will serve you for a long time. IMPORTANT INFORMATION Please, read this manual before using the device. This manual contains important information regarding your safety, as well as recommendations concerning the correct use and maintenance of this appliance.
- Page 12 If the device was at a temperature below 0ºC for some time, it must be kept at room temperature for at least 2 hours before turning it on. Do not use the device outdoors or in high humidity areas. The device is not intended for use by persons (including children) with reduced physical, sensory or mental abilities or in the absence of their life experience or knowledge, unless they are supervised or instructed on the use of the device by the person responsible for their safety.
- Page 13 22. The electrical cable of the device should not be crushed by furniture or be in places where it can be stepped on. Make sure that the power cord does not touch sharp edges or hot surfaces. 23. It is forbidden to operate the heater in rooms with a relative humidity of more than 93%, with explosive environment;...
- Page 14 6. Superior triggering mechanism ensures trouble-free operation of the unit for a minimum of 10,000 on/off cycles. Technical parameters Technical parameters are indicated in table 1 Table 1 Parameter Unit TFH T20MDR TFH T30MDR Power supply V/Hz 220-240~/50 220-240~/50 А...
-
Page 15: Device Description
DEVICE DESCRIPTION Fig. 1* 1. Heating element 2. Air outlet 3. Handle for moving 4. Body of the device 5. Rubber feet 6. Air inlet 7. Motor with impeller 8. Power cord 9. Power mode switch 10. Thermostat knob 11. Electrical plug *The appearance of the device may differ from the images in the manual DELIVERY SET 1. - Page 16 IM2022 OPERATION OF THE DEVICE Fig. 2* 1. Power mode switch Used to select the following power modes: “0” mode (turning off the device) “I” mode (half power heating) “II” mode (full power heating) 2. Thermostat knob Used to select the heating temperature *The appearance of the control panel may differ from the images in the manual Operation of the fan heater Unit operation...
-
Page 17: Troubleshooting
IM2022 4. To turn off the heater, set the power mode switch to «0» position, and unplug the appliance from the mains. NOTE: During the first use of heater odor and smoke may appear. It means that at the time of production a drop of oil got on the heating element. - Page 18 IM2022 works, but there is no heating Ensure that the air inlet or Temperature limiter parted outlet grille is not blocked by electrical circuit and shut off foreign objects and wait for the heating elements turning on of the temperature limiter, after the body of the device cools down Defective...
- Page 19 IM2022 TRANSPORTATION AND STORAGE 1. During transportation, any possible impacts and movements of the package inside the vehicle should be excluded. 2. Transporting and storage should be provided in strict accordance to the manipulation marks. From -30°C up to +50°C Temperature Requirements* Transportation...
- Page 20 www.timberk.ru...
