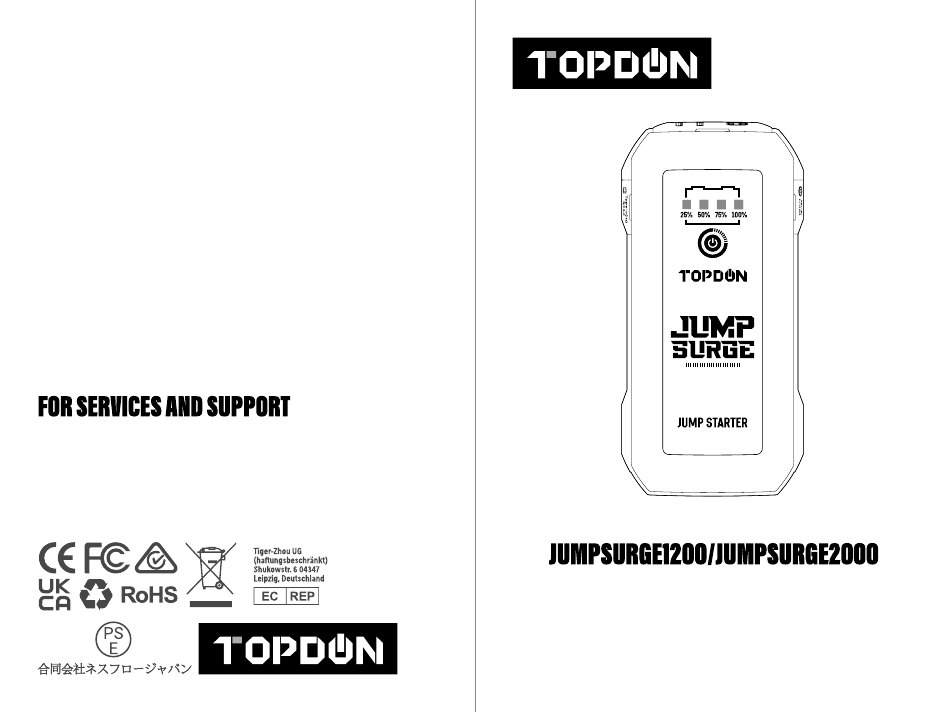

- Page 1 Hotline (+1)833-629-4832 Email support@topdon.com Website www.topdon.com Facebook @TopdonOfficial Twitter @TopdonOfficial JUMP STARTER FOR 12 VOLT LEAD-ACID BATTERIES USER MANUAL...
- Page 2 To be environmentally friendly and consider other factors, our paper manuals are only in English, German and Japanese. For other languages, please visit our official website https://www.topdon.com/, go to the corresponding product page and click "DOWNLOADS" to download the online user manuals, or scan the QR code to visit our website and obtain online user manuals.
- Page 3 Solid green The Jump Starter is ready for use. Jump Start Socket Solid red Reverse polarity of battery clamps is Type-C Input detected. (5V/3A 9V/2A) DC Output Flash green The battery level of the vehicle is too low. (Max 16.8V/10A) Press the "BOOST"...
- Page 4 IMPORTANT: Make sure you have turned off all of the power loads 1. Press the Power Button once to turn on the jump starter. of the vehicle, including headlights, radio, air conditioner, etc., before attempting to jump start the vehicle. 2.
- Page 5 Do not attempt more than 3 consecutive jump starts within 2 minutes. Model JUMPSURGE1200/JUMPSURGE2000 Peak Current 1200A(JUMPSURGE1200); 2000A(JUMPSURGE2000) Battery capacity 10000mAh, 3.7V/37Wh(JUMPSURGE1200); 16000mAh, 3.7V/59.2Wh(JUMPSURGE2000) Output USB1 QC18W, 5V/9V/12V; (Step3) USB2 5V 2A; DC Max 16.8V 10A Input Type-C 5V 3A, 9V 2A WorkingTemperature -10°C~40°C(14°F~104°F)
- Page 6 Starthilfe-Steckdose Typ-C Eingang (5V/3A 9V/2A) DC Ausgang (Max 16.8V/10A) Power-Taste Batteriestandsanzeige USB Ausgang (5V/2A) USB Ausgang (5/9/12V Quick Charge 3.0) LED-Leuchte Sicherheitsanzeige Negaitvklemme Positivklemme Boostknopf (Schwarz) (Rot)
- Page 7 1. Drücken Sie auf die Power-Taste, um die Starthilfe einzuschalten. Durchgehend grün Die Starthilfe ist betriebsbereit. 2. Halten Sie die Power-Taste 3 Sekunden lang gedrückt, um die LED- Durchgehend rot Umgekehrte Polarität der Klemmen wurde Leuchte einzuschalten. Drücken Sie anschließend nochmal separat erkannt.
- Page 8 Schritt2 Schließen Sie die Klemmen an die Autobatterie an. Die rote Klemme gehört an den Pluspol (+) der Batterie und die schwarze Klemme an den Minuspol (-). Die WICHTIG: Bitte vergewissern Sie sich, dass Sie alle strombetriebenen Sicherheitsanzeige leuchtet durchgehend grün, was Geräte des Fahrzeugs ausgeschaltet haben, einschließlich bedeutet, dass die Starthilfe betriebsbereit ist.
- Page 9 Trennen Sie die Klemmen von den Batterien und entfernen Sie dann die Klemmen der Starthilfe, nachdem das Auto erfolgreich gestartet wurde. Ihre Starthilfe schaltet sich in einigen Sekunden automatisch aus. (ROT) (Schwarz) Modell JUMPSURGE1200/JUMPSURGE2000 Spitzenstrom 1200A(JUMPSURGE1200); 2000A(JUMPSURGE2000) Batteriekapazität 10000mAh,3.7V/37Wh(JUMPSURGE1200); 16000mAh,3.7V/59.2Wh(JUMPSURGE2000) Ausgang USB1 QC18W, 5V/9V/12V;...
- Page 10 製品概要 セーフティーインジケーター ガイド ジャンプスタートソケット 緑に点灯 ジャンプスターターは使用可能状態にな Type-C インプット っています。 (5V/3A 9V/2A) DC アウトプット 赤に点灯 バッテリー クランプの逆極性が検出され (Max 16.8V/10A) ました。 電源ボタン 緑にフラッシュ 車のバッテリー残量が少なく過ぎます。 バッテリー残量インジ 「BOOST」ボタンを押して、セーフティ ケーター ーインジケータが緑に点灯するまで待ち ます。 その後、30 秒以内に車を始動し USB アウトプット てください。 (5V/2A) USB アウトプット インジケーターが点 車のバッテリーが完全になくなっている (5/9/12V クイックチャ 灯しないこと 可能性があります。クランプが車のバッ...
- Page 11 車をジャンプスタートす LED ライトガイド ること（12V のみ） 1. 電源ボタンを一回押して、 ジャンプスターターをオンにします。 ご注意：車をジャンプスタートしようとする前に、まずは、車の 2. 電源ボタンを 3 秒ほど長く押して、 LED ライトをオンにします。 ヘッドライトやラジオやエアコンなどの電気系を全て、オフにし また、電源ボタンを一回押すたびに、ライトがフラッシュライト たことを確認してください。 ・ストロボ・SOS・オフの順番で順次に切り替えます。 STEP1 ジャンパーケーブルの青い方をジャンプスタートソケ ットに差し込みます。 ジャンプスターター を再充電すること ジャンプスターターが充電されましたが、フル状態ではありませ ん。使用前に、フル状態まで充電してください。また、受け取っ た後に、Type-C インプットポートを使って充電してください。 ご注意：ジャンプスターターのバッテリー残量が 50% 以上の場合のみ、 本製品を使って車をジャンプスタートすることができます。 ( 赤 ) ( 黒 ) (STEP2)
- Page 12 ザーが鳴った場合、接続状態を確認してください。 ( 赤 ) ( 黒 ) STEP3 車を始動してみてください。失敗した場合は、クラ ンプを車バッテリーから外し、約 20 秒待ってから、 再接続して試してください。2 分以内に 3 回以上連 続してジャンプスタートをすることをしないでくだ さい。 仕様 モデル JUMPSURGE1200/JUMPSURGE2000 ピーク電流 1200A(JUMPSURGE1200); 2000A(JUMPSURGE2000) バッテリー容量 10000mAh,3.7V/37Wh(JUMPSURGE1200); 16000mAh,3.7V/59.2Wh(JUMPSURGE2000) アウトプット USB1 QC18W, 5V/9V/12V; USB2 5V 2A; DC Max 16.8V 10A (STEP3) インプット...
