Summary of Contents for DHS Fitness DHS 1001

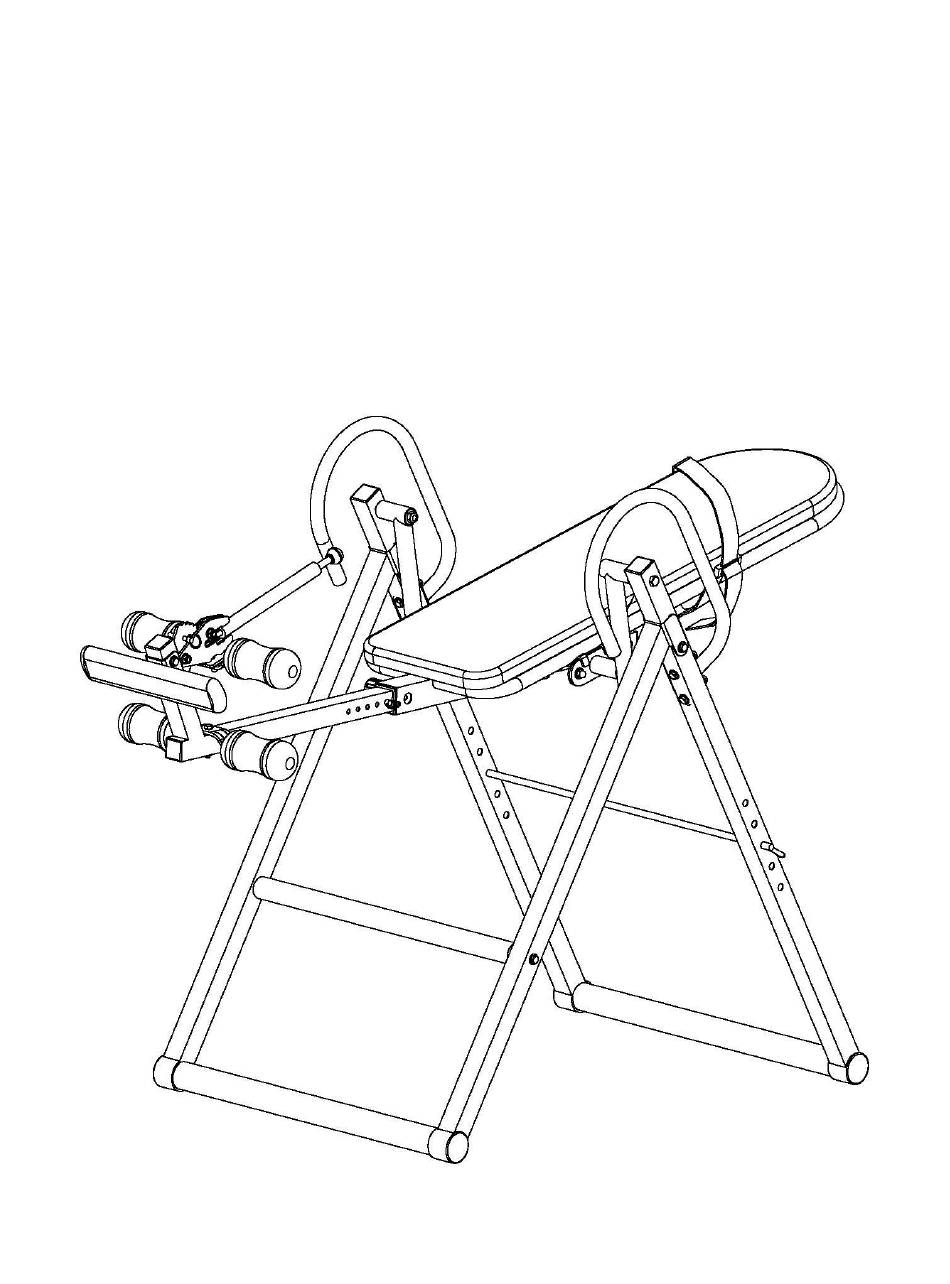

- Page 1 MANUAL DE UTILIZARE MASĂ DE INVERSIE DHS 1001...
- Page 2 NOTIFICĂRI PRIVIND SIGURANȚA 1. Asamblați aparatul conform descrierilor din manualul de instrucțiuni. 2. Verificați toate bolțurile, piulițele și celelalte conexiuni înainte de a utiliza aparatul pentru prima dată pentru a vă asigura că totul este în regulă. 3. Așezați aparatul pe o suprafaţă plană,uscată și evitaţi umiditatea și apa. 4.
- Page 3 DIAGRAMĂ...
- Page 4 PĂRŢI COMPONENTE Descriere Cant. Descriere Cant. Şurub cap hexagonal Cadru frontal Cadru spate Rulment Tub spătar Piuliţă nylon Şurub cap hexagonal Tub ajustabil Tub rotativ Capac rotund Mâner stânga Bucşă Mâner dreapta Bolţ Tub susţinere Şaibă plată Tub mânere Clichet Şurub Tub picioare Tub manşoane...
- Page 5 INSTRUCŢIUNI ASAMBLARE Pasul 1: Fixați tubul de susţinere(7) pe cadrul frontal(1) cu șurub hexagonal(14) și șaibă plată(15). După aceea fixați rama frontală(1) şi cea din spate(2) cu şurubul cu p haxagonal(17), şaiba plată(15) și piulița de naylon (18). În final, introduceți stâlpul de siguranţă(11) pe cadrul din spate(2).
- Page 6 Pasul 3: Fixați tubul de spătar(3) în tubul rotativ(5) cu șurubul hexagonal(25), șaiba plată(15) și piulița cu cap rotund(19). Pasul 4: Fixați tubul de manşoane(10) în suportul de mânere(8), apoi manşoanele(10) în tubul reglabil(4). Notă: Asigurați-vă că eticheta ① și ② de pe manşoane este în conformitate cu eticheta ①...
- Page 7 Pasul 5: Fixați tubul de picioare(9) în tubul reglabil(9) cu șurub hexagonal(36), şaiba plată(29) și piulița cu cap rotund(37). Apoi introduceți știftul de siguranţă(42) în tubul reglabil(4). Pasul 6: Introduceți tubul reglabil(4) prin tubul din mijloc al spătarului(3) și fixați tubul reglabil(4) în tubul din mijloc cu șurubul hexagonal(36), şaiba plată(29) și piulița de nylon(34).
- Page 8 OWNER’S MANUAL INVERSION TABLE DHS 1001...
-
Page 9: Important Safety Notice
IMPORTANT SAFETY NOTICE Note the following precautions before assembling or operating the machine： 1. Assemble the machine exactly as the descriptions in the instruction manual. 2. Check all the screws, nuts and other connections before using the machine for the first time and ensure that the trainer is in the safe condition. 3. -
Page 10: Exploded Diagram
EXPLODED DIAGRAM... -
Page 11: Parts List
PARTS LIST Q’ty Q’ty Description Description front fame Hex bolt Rear frame Bearing Back rest tube Nylon nut Adjustable tube Hex bolt Rotary tube Round cap Left handlebar Bushing Right handlebar Bolt Enhance tube Flat washer Handle tube Pawl Foot tube Screw Foam tube Nylon nut... -
Page 12: Assembly Instruction
ASSEMBLY INSTRUCTION Step 1: Fix the enhance tube (7) in the front frame (1) with hex bolt (14) and flat washer (15).And Then fix the front frame (1) and rear frame(2) with hex bolt(17), flat washer(15) and nylon nut(18).Finally, insert the safe pole(11) to the rear frame(2). Step 2: Fix the left and right handlebar (6L/R) in the rear frame (2) with hex bolt (17), flat washer (15) and nylon nut (19). - Page 13 Step 3: Fix the back rest tube (3) in the rotary tube (5) with hex bolt (25), flat washer (15) and ball nut (19). Step 4: Fix the foam tube (10) in the ratchet wheel of the handle tube (8), and then fix another foam tube (10) in the adjustable tube (4).
- Page 14 Step 5: Fix the foot tube (9) in the adjustable tube (9) with hex bolt (36), flat washer (29) and ball nut (37).And then insert the safe pin (42) in the ratchet wheel of the adjustable tube (4). Step 6: Insert the adjustable tube (4) through the middle tube of the back rest tube (3) and fix the adjustable tube (4) in the middle tube with the hex bolt (36), flat washer (29) and nylon nut (34).
