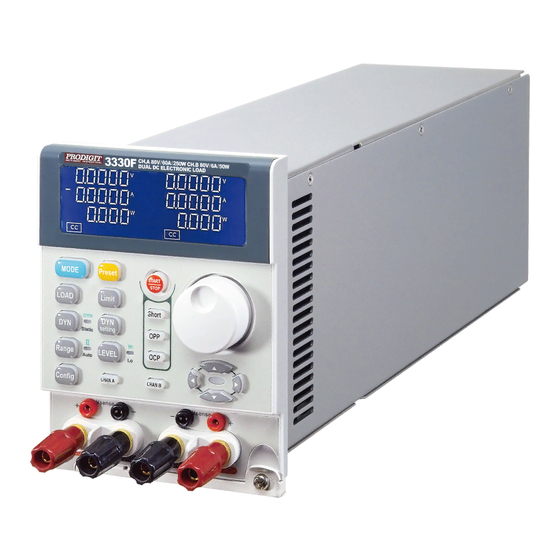

Prodigit 3330F Manual
  1. Manuals
  2. Brands
  3. Prodigit Manuals
  4. Measuring Instruments
  5. 3330F
  6. Manual

Prodigit 3330F Manual

Hide thumbs Also See for 3330F:
Table of Contents

Advertisement

Quick Links

3330F 系列
電子負載(抽取式模組)
使用手冊
深圳铨博科技整理出品
咨询热线：13823598552 QQ：54390204
经营产品：示波器、信号产生器、万用表、安规测试器、
LCR 电桥、功率计、失真仪、毫伏表、频谱分析仪、电源供应器、
电子负载、逻辑分析仪、变压器综合测试仪、电阻计、电池测试仪、
及各种常用仪器及专用配件。

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 3330F and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Prodigit 3330F

Summary of Contents for Prodigit 3330F

  • Page 1 3330F 系列 電子負載(抽取式模組) 使用手冊 深圳铨博科技整理出品 咨询热线：13823598552 QQ：54390204 经营产品：示波器、信号产生器、万用表、安规测试器、 LCR 电桥、功率计、失真仪、毫伏表、频谱分析仪、电源供应器、 电子负载、逻辑分析仪、变压器综合测试仪、电阻计、电池测试仪、 及各种常用仪器及专用配件。...
  • Page 2 S/N: 9003330F01 REV:A...
  • Page 3 SJ/T 11363-2006 standard. Note(注释): 1.Prodigit has not fully transitioned to lead-free solder assembly at this moment；However, most of the components used are RoHS compliant. (此刻，Prodigit 并非完全过渡到无铅焊料组装；但是大部份的元器件一至于 RoHS 的规定。) 2.
  • Page 4 Failure to comply with these precautions or with specific warnings elsewhere in this manual violates safety standards of design, manufacture, and intended use of the instrument. PRODIGIT assumes no liability for the customer's failure to comply with these requirements. GENERAL This product is a Safety Class 1 instrument (provided with a protective earth terminal).
  • Page 5 DECLARATION OF CONFORMITY Company Name: PRODIGIT ELECTRONICS CO., LTD Address: 8/F, No.88, Baojhong Rd., Sindian City, Taipei County, Taiwan, R.O.C. Declares under sole responsibility that the product as originally delivered Product Names: DC Electronic Loads Model Numbers: 3330F、3332F、3336F、3300F、3302F、3305F (And other customized products based upon the above)
  • Page 6 安全標誌 直流電源符號(DC) 交流電源符號(AC) 交流和直流電源符號 3 相交流電源符號 機體接地符號 開(電源) 關(電源) 保險絲 高電壓警告符號 , 請參考手冊上所列的警告和注意說明,以避免人員受傷 危險標誌,可能會有高電壓存在,請避免接觸...

  • Page 7: Table Of Contents

    )的應用 ........................... 1 MODE 4-7 、多組輸出之電源供應器與電子負載之連接 ......................... 2 4-8 、並聯操作 .................................... 3 4-9 、最低工作電壓為零伏特之連接方式 ..........................44 4-10、3330F 系列電子負載 OCP 、OPP 、SHORT 操作流程圖 ..................45 4-11 、電源供應器 OCP 測試 ..............................46 4-12 、電源供應器 OPP 測試 ..............................51 4-13 、電源供應器短路測試 ..............................56...
  • Page 8 圖形 圖 1-1 3330F CHA 0-80V / 0-60A 250W 電子負載功率圖 ....................1 圖 1-2 3330F CHB 0-80V/0-6A 50W 電子負載功率曲線圖 ....................1 圖 1-3 3332F 0-80V/0-24A 120W 電子負載功率曲線圖 ....................2 圖 1-4 3336F 0-80V/0-3A 40W 電子負載功率曲線圖 ......................2 圖 1-5 固定電流模式特性圖 ..............................3 圖...

  • Page 9: 第一章、概 論

    3300F、3302F、3305F 機框均可以安裝 1 至 4 組的 3330F 系列電子負載，其組合方式可以任意規格之組 合，主要為依應用時之需求規格而定，3330F CHA 250W 的工作區域曲線如圖 1-1 所示，其電壓與電流 之工作範圍分別為 0 -80V 及 0 -60A，3330F CHB 50W 的工作區域曲線如圖 1-2 所示，其電壓與電流 之工作範圍分別為 0 -80V 及 0 -6A。 圖 1-1 3330F CHA 0-80V / 0-60A 250W 電子負載功率圖...
  • Page 10 2 博計電子 3332F CHA & CHB 120W 的工作區域曲線如圖 1-3 所示，其電壓與電流之工作範圍分別為 0-80V 及 0- 24A。 圖 1-3 3332F 0-80V/0-24A 120W 電子負載功率曲線圖 3336F CHA & CHB 40W 的工作區域曲線如圖 1-4 所示， 其電壓與電流之工作範圍分別為 0-80V 及 0- 3A。 圖 1-4 3336F 0-80V/0-3A 40W 電子負載功率曲線圖...
  • Page 11 3330F 系列電子負載操作手冊 3330F 系列 電子負載的工 作模式包含 、固定電流 (C.C.)，固 定電阻 (C.R.)， 固定電壓(C.V.)，固定功率 (C.P)，動態負載 (Dynamic Load)。於固定電流及固定功率模式動態負載時上升與下降負載電流斜率可以 分別設定控制，又於 3300F/3302F/3305F 背板上的類比輸入可依輸入訊號來控制所需之任意負載電流波 形。 固定電流模式 (C.C. Mode) 於固定電流工作模式時，3330F 系列電子負載所流入的負載電流係依所設定之電流值而與輸入電壓之大 小無關，如圖 1-5 所示，意即負載電流保持設定值不變。 CURRENT SETTING LOAD CURRENT INPUT VOLTAGE 圖 1-5 固定電流模式特性圖 固定電阻模式 (C.R. Mode) 於固定電阻工作模式時，3330F 系列電子負載所流入的負載電流係依據所設定負載電阻之大小而定，此...
  • Page 12 4 博計電子 固定電壓模式 (C.V. Mode) 於固定電壓工作模式時，3330F 系列電子負載所流入的負載電流係依據所設定之負載電壓而定，此時 負載電流的大小將會增加直到負載電壓等於設定值為止，如圖 1-7 所示，意即負載電壓保持設定值不 變。 VOLTAGE SETTING LOAD CURRENT INPUT VOLTAGE 圖 1-7 固定電壓模式特性圖 固定功率模式 (C.P Mode) 於固定功率工作時，3330F 系列電子負載所流入的負載電流係依據所設定之功率之大小而定，此時負 載電流與輸入電壓的乘積等於功率設定值，如圖 1-8。 POWER SETTING 圖 1-8 固定功率模式特性圖 動態負載 (Dynamic Load) 共有六個設定參 數來產生動態負載之脈 波電流波形，其分別為高 /低負載準位， 上升/下降負載 電流斜...
  • Page 13 供應器的瞬態響應測試。當負載電流從一個設定值轉換至另一個設定值的轉換時間是足夠大的時候實際 的轉換時間藉由回轉率是可以被計算出來的。 回轉率的計算是指電流變化的 10%到 90%或者 90%到 10%。 但是當負載電流從一個設定值轉換至另一個設定值的轉換時間比較小時，則會被限制在 3330F 系列的最 小轉換時間內，實際的轉換時間將大於等於預期的轉換時間。如圖 1-10 因此, 當要決定實際轉換時間時必須考慮到本機之最小轉換時間與回轉率 3330F 最小的轉換時間約為 30% 規格或者以上的負載變化( CCH - CCL > 60Ax 30%) 負載變化為規格的 100% 時, 回轉率在最小轉換時間到最大轉換時間會是最快的。 實際轉換時間會是最低的轉換時間，或總回轉時間（轉換除以回轉率） ，以較長者為準。 可利用下列公式計算最低轉換時間 最低轉換時間 =18A/ 設定的回轉率 (in amps/second) 7.2uS(18A/2.5) x 0.8(10%~90%) =5.76uS 最高的轉換時間...
  • Page 14 6 博計電子 圖 1-10 回轉率(Slew Rate)曲線圖...

  • Page 15: 3330F 系列電子負載之特性

    3330F 系列電子負載操作手冊 1-2 、3330F 系列電子負載之特性 具有非常彈性組合之插入式電子負載模組及機框。 1.2.1 負載模組具備 CC、CR、CV、CP、 Dynamic 及 Short 等操作模式。 1.2.2 完全 RS-232 / GPIB / USB / LAN 控制之介面功能，包含負載狀態之設定及電壓電流表讀回。 1.2.3 雙高精確度/高解析度 16 位元電壓、電流錶與功率錶，並具有 GO/NG 判別能力。 1.2.4 內含寬範圍之脈波產生器，其中上昇/下降負載電流斜率可以獨立控制。 1.2.5 負載電流斜率可控制性：如負載準位改變，Load ON/OFF 切換，及電源供應器開機時電壓上升 1.2.6 瞬間等。以上負載電流之斜率可以依上升/下降負載電流斜率來控制設定。 短路負載測試功能，及短路電流量測功能。 1.2.7 自動電壓檢知能力，及可程式化...
  • Page 16 8 博計電子 1-3.1、附件使用說明...
  • Page 17 3330F 系列電子負載操作手冊 1-4 、規格 Model 3330F 3332F 3336F Power 250W 120Wx2 40Wx2 Current 0~60A 0~6A 0~24A 0~24A 0~3A 0~3A Voltage 0~80V 0~80V 0~80V 0~80V 0~80V 0~80V Min. Operating Voltage 0.8V @ 60A 0.8V @ 6A 0.8V @ 24A 0.8V @ 24A 0.4V @ 3A...
  • Page 18 143 x 108 x 405 mm/5.6x4.3x15.9 inch Weight 3.5 kg / 7.7 lbs Safety & EMC 表 1-1 3330F 系列電子負載規格表 備註 1: 強制 Range II 功能只適用於 CC MODE 備註 2: Power F.S. = Vrange F.S. x Irange F.S. 備註 3 : 操作溫度的範圍是 0°C...

  • Page 19: 第二章、裝機

    3330F 系列電子負載操作手冊 11 第二章、裝機 本章中 討論關於 裝入或 拔出 3330F 系 列電子 負載模 組於 3300F/3302F/3305F 機框 的步驟與 方法， 3330F 系列電子負載於裝入 3300F/3302F/3305F 機框後可立即使用，並不需要任何之調整等步驟。 圖 2-1 負載輸入連接器...

  • Page 20: 裝入及拔出 3330F 系列電子負載

    12 博計電子 2-1 、裝入及拔出 3330F 系列電子負載 除非 3300F/3302F/3305F 機框與 3330F 系列電子負載於訂購時分開購買，否則於出貨時 3330F 系列電 子負載將被裝置於 3300F/3302F/3305F 機框內一起出貨。 3330F 系列電子負載裝置於 3300F/3302F/3305F 機框時除面板手動操作外，尚可利用 3300F/3302F/3305F 機 框 上 ， 的 GPIB 、 RS232 、 LAN 或 USB 等 遙 控 介 面 由 外 接 電 腦 以 軟 體 程 式 來 控 制 ， 而 且...

  • Page 21: 環境要求

    2.2.6. 海拔 0~ 2000 公尺 2-3 、注意安全標制列表如下 警告 ！觸電危險。 警告 ！使用負載之前，請先參考手冊。 2-4 、清潔方式 使用一塊柔軟或者潮濕的布清潔本產品。 ・在你清潔產品之前，請將本產品電源關掉和拔下電源插頭。 ・請不要使用能改變這個苯或丙酮那樣的塑膠的性質的任何有機溶劑。 ・請注意任何液體不可滲入本產品。 2-5 、開機 開機確認 ● 2.5.1. 關閉機框電源開關。 2.5.2. 確認電源線是否正確連接。 2.5.3. 確認 3330F 系列負載輸入端沒有連接任何輸入。 2.5.4. 打開機框的電源。 2-6 、負載輸入端的連接 2.6.1. 關閉待測物電源。 2.6.2. 確認待測物沒有輸出電源。 2.6.3. 使用適當的連接線將待測物輸出連接至電子負載輸入端子, 連接線材可參考表 3-5。 2.6.4. 確認待測物設備輸出端子極性是否正確連接到電子負載上。...

  • Page 22: 電子負載模組的操作流程

    SET LEV SET LEV SET LEV FALL NR2 PERD:LOW NR2 HIGH PERD:HIGH NR2 HIGH PERD:LOW NR2 HIGH OR LOW LEVEL? HIGH OR LOW LEVEL? HIGH HIGH SET LEV SET LEV HIGH SET LEV SET LEV HIGH 圖 2-3 3330F 系列電子負載操作流程圖...

  • Page 23: 第三章、操作

    3330F 系列電子負載操作手冊 15 第三章、操作 本章內說明每一個 3330F 系列電子負載模組的前面板手動操作，關於 GPIB / RS232/ USB /LAN 軟體程 式控制則於 3300F/3302F/3305F 機框的使用手冊內說明。 圖 3-1 前面板圖...

  • Page 24: 操作說明

    16 博計電子 3-1 、操作說明 3330F CHA 80V/60A/250W，CHB 80V/6A/50W DC ELECTRONIC LOAD 表示 3330F 系列 DC 直流 3.1.1 電子負載之機型號碼、電壓、電流及功率之規格。 3330F CHA & CHB NG 指示器當電壓、電流或功率的讀值超過 Limit 設定之上限或下限，此即將 3.1.2 顯示 NG，當電壓、電流或功率的讀值未超過 Limit 設定之上限或下限，此即 NG OFF。 3330F CHA & CHB MODE 鍵與 之 LCD 指示器在 3330F 系列電子負...
  • Page 25 於 LOAD OFF 時，並不會影響到其他狀態的設定值，同時 LOAD LED 為 OFF 表示目前處於 LOAD OFF 狀態，於 LOAD ON 時 3330F 系列電子負載將會回到原先所設定的負載狀態下，同時 LOAD LED 為 ON 以表示目前電子負載處於 LOAD ON 狀態且隨時準備吃入輸入電源之負載電 流。 DC INPUT 之輸入電壓大於 3330F 系列電子負載之負載開啟電壓( LOAD ON 0~25V) 電壓設定 值)，電子負載方能開始吃載動作，當 DC INPUT 之輸入電壓小於負載關閉電壓( LOAD OFF 電壓...
  • Page 26 18 博計電子 設定值)電子負載即停止吃載動作。 關於 3330F 系 列之 負載 開 啟電 壓與 負 載關 閉 電壓 之設 定 ( Vload ON 與 Vload OFF )請 參考 CONFIG 設定鍵內之說明。 /STA 鍵與 LED 指示器 3.1.11 此按鍵僅 CC、CP 模式可動作，CR、CV 在此無任何功能 3330F 系列電子負載 Dynamic 模式或...
  • Page 27 按下 Config 鍵進入 Config 設定模式， LED 指示器 ON ，其設定順序如下： 設定 Vsense 與負載輸入端的切換方式，中間的 5 位 顯示器顯示「SENSE」 ，下方的 5 位顯示器顯示「ON」或「AUTO」 。 3330F 系列電子負載內含有一自動檢知電路，可以檢知並判別 Vsense 端是否已連接，當 檢知出 Vsense 端有電壓時(約 0.7V)且 SENSE 設為 AUTO，則上方的 5 位電壓錶會顯示 Vsense 端電壓，否則便顯示負載端輸入電壓；反之若 SENSE 設為 ON ，則不管 Vsense 端是否有接電壓，上方的 5 位電壓錶仍然顯示 Vsense 端電壓。...
  • Page 28 設 定 short 測 試 的時 間 ， 上 方 5 位 顯示 器 顯 示 「 SHORT」 ， 中間 5 位 顯 示 器 顯 示 「TIME」 ，下方 5 位顯示器顯示設定值，單位為 ms， 3330F 開機下方 5 位顯示器預測 為「CONTI」 ，代表無時限的 short 測試，此時旋鈕右旋一格進入有時限的 short 測試設...
  • Page 29 Short 測試時的上限電壓(short V-Hi)，上方 5 位顯示器顯示「SHORT」 ，中間 5 位顯示 器顯示「V-Hi」 ，下方 5 位顯示器顯示設定值，單位為 V， V-Hi : 短路測試電壓檢查限制設定，LCD 顯示 “SHORT＂ , “V-Hi＂和 81.000V ( 3330F 初始值)從上方到下方 5 位數，V-Hi 設定範圍從 0.000V 到 81.000V， 每設定旋 鈕及按鍵調整間隔為 0.00135V。 Short 測試時的下限電壓 (short V-Lo)，上方 5 位顯示器顯示「SHORT」 ，中間 5 位顯示器...
  • Page 30 22 博計電子 SUPPLY 的上下限電壓，與之前提到的 LIMIT 設定內的 V_Hi 與 V_Lo 不同。 3.1.19 測試＆設定鍵 以及 LED 顯示器 OCP 鍵的功能為致能電子負載的 OCP 測試以及 OCP 測試的相關設定。 按第一下 OCP 鍵致能 OCP 測試，LED 指示器 ON，此時上方 5 位顯示器顯示「OCP」 ，中 間 5 位顯示器顯示「PRESS」 ，下方 5 位顯示器顯示「START」 。 若再按一下 OCP 鍵(致能之後再按的第二下)則進入 OCP 設定模式， LED 指示器 ON，致能或 設定途中若按下其他設定鍵則...
  • Page 31 3330F 系列電子負載操作手冊 23 設定 OCP 測試的 起始電流 ，上方 5 位 顯示器顯 示「OCP」 ，中間 5 位顯 示器顯示 「ISTAR」 ，下方 5 位顯示器顯示設定值單位為 A，使用旋鈕及按鍵設定 Istar 電流值, 設定範圍從 0.000A 到滿刻度電流。 設定 OCP 測試的 遞增電流 ，上方 5 位 顯示器顯 示「OCP」 ，中間 5 位顯 示器顯示 「ISTEP」 ，下方 5 位顯示器顯示設定值單位為 A，使用旋鈕及按鍵設定 Istep 電流值, 設定範圍從...
  • Page 32 24 博計電子 註：OCP 測試的功能為測試 DC POWER SUPPLY 的過電流保護，進行 OCP 測試時電流會從 I- START 開始遞增到 I-STOP 為止，遞增值為 I-STEP，當 DC POWER SUPPLY 輸出電流達 到上限時，測試 DC POWER SUPPLY 所發生 OCP 值(過電流保護)，是否在 LIMIT 設定的 電 流 上 下限 I_Hi 與 I_Lo 之 內 ； 若 OCP 值有 在 上 下限 內 ， 則下 方 5 位顯 示 器 顯示 「PASS」...
  • Page 33 3330F 系列電子負載操作手冊 25 設定 OPP 測試的 起始功率 ，上方 5 位顯示 器顯示「 OPP 」 ，中間 5 位顯 示器顯示 「PSTAR」 ，下方 5 位顯示器顯示設定值，單位為 W，使用旋鈕及按鍵設定 Pstar 功 率值,設定範圍從 0.00W 到滿刻度。 設定 OPP 測試的 遞增功率 ，上方 5 位顯示 器顯示「 OPP 」 ，中間 5 位顯 示器顯示...
  • Page 34 26 博計電子 註：OPP 測試的功能為測試 DC POWER SUPPLY 的過功率保護，進行 OPP 測試時功率會 從 P-START 開始遞增到 P-STOP 為止，遞增值為 P-STEP，當 DC POWER SUPPLY 輸 出功率達到上 限時， 測試 DC POWER SUPPLY 所發生 OPP 值(過電流保護)，是否在 LIMIT 設定的功率上下限 W_Hi 與 W_Lo 之內；若 OPP 值有在上下限內，則下方 5 位顯示器顯示「PASS」 ，反之則顯示「FALL」 。 鍵...
  • Page 35 3330F 系列電子負載操作手冊 27 Knob 左鍵: 在進行設定時，設定的數字會閃爍， Knob 左鍵按一下可設定的數值往左移一 位。 Knob 右鍵:在進行設定時，設定的數字會閃爍，Knob 右鍵按一下可設定的數值往右移一 位。 Knob 上鍵 : 在進行設定時，設定的數字會閃爍，Knob 上鍵按一下增加設定數值。 Knob 下鍵 : 在進行設定時，設定的數字會閃爍，Knob 下鍵按一下減少設定數值。 註:在 CR MODE 時，右旋、Knob 上鍵按一下減少設定數值。 在 CR MODE 時，左旋、Knob 下鍵按一下增加設定數值。...
  • Page 36 28 博計電子 3.1.23 +/- 直流負載輸入連接器 負載輸入連接器的正端與負端，於連接使用時，請注意不要超過 3330F 系列電子負載之電壓與電 流規格之額定下使用，於測試前請先確定極性連接是否正確。 下圖是說明 Config 裡的 LOAD Polar 設定選項的應用，圖中左邊的電子負載可改變 LOAD Polar 設定使 LCD 上的顯示變成負電壓與負電流，這並不代表左邊的電子負載＋/－ 直流負載輸入反 接。 3.1.24 Vsense 電壓檢知輸入連接器。 為解決於大負載電流狀況下，導線壓降問題，可以使用 Vsense 接往待量測之特定點以量取特定 點之電壓值，請參考圖 3-2 的應用資料。 圖 3-2 典型的 3330F 系列電子負載連接方式...
  • Page 37 3330F 系列電子負載操作手冊 29 3.1.25 模組單指退出裝置 3330F 系列電子負載模組可利用單指退出裝置退出機框 3300F 或 3302F/3305F。如下圖所示：...
  • Page 38 30 博計電子 3.1.26 、3330F 系列電子負載模組的起始設定參數 表 3-1 到 3-4 分別說明了 3330F 系列電子負載模組的起始設定參數。 項 目 起始值 項 目 起始值 CC L+Preset 0.0000 A V_Hi 81.000 V CC H+Preset 0.0000 A V_Lo 0.000 V I_Hi 60.000 A CR H+Preset 80100Ω CR L+Preset 80100Ω LIMIT I_Lo 0.000 A...
  • Page 39 3330F 系列電子負載操作手冊 31 項 目 起始值 項 目 起始值 CC L+Preset 0.0000 A V_Hi 81.000 V CC H+Preset 0.0000 A V_Lo 0.00 V CR H+Preset 199980Ω I_Hi 24.000 A CR L+Preset 199980Ω LIMIT I_Lo 0.0000A CV H+Preset 81.000V W_Hi 120.000 W CV L+Preset 81.000 V...

  • Page 40: 負載輸入連接器與連接引線之考慮事項

    於 3330F 系列電子負載上的負載輸入連接器為五種用法之多用途輸入連接器 (含正與負二端) 其用法如 下所述。 插頭連接器： 這是一種最普遍的使用方式來連接待測設備與 3330F 系列電子負載間的連線.在使 3.3.1 用上，建議在負載電流小於 20A 時使用，因插頭連接器之電流額定值為 20A. 請避免超過額定 電流值,以免因過熱而損壞，最大的連接線線徑請使用 AWG14 號。 Y 型端子： 3330F 系列電子負載的附件中含有四個 Y 型端子供連接待測設備與電子負載的直流負 3.3.2 載輸入連接器上的連線。 Y 型端子可以提供良好的接觸特性於輸連接器上，在任何場合均建議 使用，應用時最大的線徑為 AWG10 號如圖 3-3 和表 3-5 所示。 插頭連接器與 Y 型端子：這種方式可以提供較大的電流額定及較低的連接線路阻抗,當輸入負載電 3.3.3 流大於...
  • Page 41 3330F 系列電子負載操作手冊 33 Cross Section Notes: Wire Size Area in mm2 Ampacity Ratings for AWG-sized wires derived from MIL-W-5088B. Ratings for metric-sized wires derived from IEC Publication Ampacity of aluminum wire is approximately 84% of that listed for 8.33 copper wire.

  • Page 42: 保護特性

    於 3330F 系列電子負載內含有負載溫度監視器，當負載溫度輸過約攝氏 90 C 時，過溫度保護動作則 會發生，此時前面板的 LCD 顯示器會顯示 "Prot" 及 "otP"。過溫度保護產生時，請檢查周圍的工作溫 度及通風是否良好，請注意至少需將電子負載背面板的出風口處離牆壁 15 公分以上，以免通風不良。 3330F 系 列電子負 載含有逆向 極性偵測， 當待測電 源接到電 子負載的 DC 負載 輸入的極性 錯誤時， 3330F 系列電子負載將呈現一導通的狀態，此時 LCD 顯示器將顯示負的負載電流，最大容許的逆向電流 規 格 如 下 ： 3330F 80V/60A/250W ， CHB 80V/6A/50W ，...

  • Page 43: 第四章、應用

    3330F 系列電子負載操作手冊 35 第四章、應用 本章內討論各種 3330F 系列電子負載模組的應用資料. 4-1 、本地電壓檢知連接法 圖 4-1 為典型的本地電壓檢知連接方式，即待測電源供應器的輸出端直接連接於電子負載的 DC 負載 輸入端，而 Vsense 端並不使用。本地電壓檢知係於 (1) 連線引線非常短時或 (2) 負載調整率並不十分 考究時使用，此時 3330F 系列 電子負載上的 5 位直流電壓表將直接量取直流負載輸入端即紅色與黑 色輸入連接器上的電壓。 於連接待測物與電子負載時，引線請儘量短而且正負二條線應互相對絞以減少電感量以免負載電流急速 增加時造成過大的電壓降 (即 V = L di/dt)。 圖 4-1 本地電壓檢知連接圖...

  • Page 44: 遠地電壓檢知連接法

    36 博計電子 4-2 、遠地電壓檢知連接法 圖 4-2 為典型的遠地電壓檢知連接方式，即待測電源供應器的輸出端除了直接連接到電子負載的 DC 負載輸入端外，尚連接到電子負載的 Vsense 輸入端，此時電子負載上的 5 位數位電壓錶則讀取 Vsense 輸入端連接到電源供應器輸出端上的電壓。 遠地電壓檢知係應用於 CR 及 CV 模式時補償連接負載導線上的電壓降或電壓錶需精確量取待測電源 的輸出端或特定點上的電壓讀值。 請注意於連接時 Vsense 的正端(即內接觸點)需連接到與 DC 負載輸入正端的連接線上，而 Vsense BNC 的負端 (即外接觸點) 需連接到與 DC 負載輸入負端的連接線上。 於電子負載連接待測電源供應器時，連接的引線需愈短愈好，線徑應愈粗愈好，以減少導線上的電壓 降，同時連接導線最好能夠對絞，以降少電感量，以免負載電流急速增加時，造成過大的電壓降 (即 V = L di/dt)。 圖...

  • Page 45: 固定電流模式 (C.c. Mode) 的應用

    3330F 系列電子負載操作手冊 37 4-3 、固定電流模式 (C.C. mode) 的應用 當測試電源供應器的負載調整率 (Load regulation， cross regulation) 輸出電壓調整或動態模擬負載時，使 用固定電流模式最適用，又用來測試蓄電池的放電特性及壽命週期試驗時，固定電流模式亦是最為方便 的，因為電子負載於固定電流操作模式下時，其負載電流是依設定值而定，而不會隨著待測物的電壓而 改變，故測試時之條件不因待測物的輸出電壓而變化。 4.3.1 於靜態模式 (Static mode) 時，如圖 4-3 的左半邊所示，其主要應用為： 電壓源的測試。 4.3.1.1 電源供應器的負載調整率測試。 4.3.1.2 蓄電池放電測試。 4.3.1.3 VOLTAGE VOLTAGE SOURCE SOURCE ELECTRONIC LOAD ELECTRONIC LOAD CC MODE...
  • Page 46 Rise Time = Ta = | Ilow - Ihigh | / Rise slew rate Fall time = Tb = ( Ihigh - Ilow ) /Fall slew rate 其中在 3330F 系列電子負載上 Rise Fall Slew rate 可以分別來設定，另外 IHigh 與 ILow 亦可分 別設定，而動態頻率及工作週期則由 THigh 及 TLow 分別來設定之。(如圖 4-4 所示)

  • Page 47: 固定電阻模式(C.r. Mode)的應用

    3330F 系列電子負載操作手冊 39 4-4 、固定電阻模式(C.R. mode)的應用 主要應用為： (如圖 4-5 所示) 電壓源或電流源測試。 4.4.1 供應器之啟動測試。 4.4.2 CURRENT SOURCE VOLTAGE SOURCE ELECTRONIC LOLAD ELECTRONIC LOLAD CR MODE CR MODE INPUT VOLTAGE LOAD RESISTANCE SETTING OUTPUT LOAD CURRENT 圖 4-5 固定電阻操作模式之應用 一般電源供應器於其輸入電源開啟測試時，通常將負載設定為固定電阻模式，使得負載之電流波 形隨電源供應器之電壓波形相同之斜率上升，實際上電源供應器之實際負載即數位積體電路之特 性亦類似此一狀況，當尚未達到其工作之電源電壓時，其特性類似一電阻負載。止時若使用 C.C.

  • Page 48: 固定電壓模式 (C.v. Mode)的應用

    測試電流源之負載調整率，亦即在不同負載電壓下的電流源輸出變化率，此時電子負載需使用固 定電壓模式以模擬不同之負載電壓狀況。 電源供應器之限流特性測試 4.5.2 一般電源供應器內含過電流，過載等保護特性，其限流特性有 Foldback 方式 (一般使用)，或固 定電流方式(如實驗室用電源供應器)，或其他方式等。 一般電子負載若僅使用 C.C. mode 或 C.R. mode 時無法確實測試出 Foldback 之電流電壓曲線， 固定電流限流曲線亦難以用 C.C. 或 C.R. mode 測試出。 但只要使用 3330F 系列電子負載上的 C.V. mode，以電子負載來逐一模擬各個不同負載電壓，以 量取每個不同負載電壓下之負載電流，然後繪成曲線如圖 4-6 右方圖所示便可確知電源供應器 的限流特性曲線。 CURREN SOURCE INPUT LOAD ELECTRONIC CV MODE...

  • Page 49: 固定功率模式(C

    3330F 系列電子負載操作手冊 41 4-6 、固定功率模式(C.P. mode)的應用 主要應用為電池容量壽命測試 目前市面上手提型的電子設備都必須使用一次或二次電池，而電池使用時，其輸出電壓會隨使用的時間 及功率而逐漸下降，如(圖 4-7a 所示)，其輸出電流則隨時間上升(如圖 4-7b 所示)，以維持輸出的功率 容量於一定的水準(如圖 4-7c 所示)。而在輸出功率維持一定水準下，能維持多長的時間，即為電池所 能儲存電能量的重要指標之一。 用 3330F 系列的功率模組式，只需設定功率大小，電子負載便依據電池電源的電壓產生在設定功率下 的負載電流，並隨時依電池電壓的變化自 動調 整負載電流 的大小，使電池放電的功率始終維持設定值 (如圖 4-7d 所示)，如此配合時間記錄便可驗證電池的儲存能量或容量壽命。 另在定功率模式下，亦可模擬電池實際使用時負載變動的情形，選擇動態模式之動態定功率負載便可進 行實際使用功率變動環境下之電池容量壽命測試(如圖 4-7e 所示)。 (a) 電池放電時的輸出電壓 (b) 電池輸出電流 (c) 電池輸出功率 Battery Battery Plow Phigh (d) 電子負載固定功率模式(靜態)

  • Page 50: 多組輸出之電源供應器與電子負載之連接

    42 博計電子 4-7 、多組輸出之電源供應器與電子負載之連接 3330F 系列電子負載與多組輸出之電源供應器之聯接，請依下述規則來完成，在 3330F 系列電子負載 上的直流負載輸入端之正端電位必須大於負端之電位，即紅色輸入連接器之電位需大於黑色輸入連接 器。 以下為四組輸出 +5V，-5V，+12V 及 -12V 電源供應器連接到 3330F 系列電子負載之連接圖，如圖 4- 8 所示。 圖 4-8 多組輸出電源供應器與電子負載之連接圖...

  • Page 51: 並聯操作

    3330F 系列電子負載操作手冊 43 4-8 、並聯操作 當待測之電源供應器功率或電流規格超過電子負載模組的功率或電流規格時，可以將 2 組或更多組的 電子負載模組輸入連接處並聯以增加負載功率或負載電流，此時負載電流為所有電子負載之負載電流之 總和。負載功率亦為所有之負載功率總和。圖 4-9 為將 8 組電子負載模組的連接方式。 注意：1.電子負載僅在固定電流模式下可進行並聯操作。 2.電子負載絕對不可以串聯操作使用。 Ι=I1+I2+I3+I4+I5+I6+I7+I8 圖 4-9 電子負載多組並聯之連接圖...

  • Page 52: 最低工作電壓為零伏特之連接方式

    44 博計電子 4-9 、最低工作電壓為零伏特之連接方式 3330F 系列電子負載之最低滿載工作電壓為 2V-3V，當欲測試低於此電壓之設備或元件時(如電池)，則 可串聯一電源供應器以補償最低工作電壓，如圖 4-10 所示，將電源供應器之輸出調到 2-3V 或更高， 高功率電子負載便工作於正常工作區域內，可在工作區域內滿載負載電流操作，亦即對待測物而言，其 輸出電壓到零伏特亦可使高功率電子負載正常測試操作。 圖 4-10 高功率電子負載最低工作電壓為 0V 時的連接圖...

  • Page 53: 3330F 系列電子負載 Ocp 、Opp 、Short 操作流程圖

    3330F 系列電子負載操作手冊 45 4-10 、3330F 系列電子負載 OCP 、OPP 、SHORT 操作流程圖 START CHANNEL SET CHAN A/B TCONFIG TCONFIG TCONFIG SHORT SET OCP: START SP NR2 SET OPP: START SP NR2 SET SVH SP NR2 SET OCP: STEP SP NR2 SET OPP: STEP SP NR2...

  • Page 54: 電源供應器 Ocp 測試

    46 博計電子 4-11 、電源供應器 OCP 測試 電源供應器過電流保護 (OCP) 測試方法: 4.11.1 電源供應 OCP 測試，當 OCP 測試時檔位固定在 RANG2。3330F 系列之 OCP 保護最大 電流各機種規格之最大電流值, 例 : 3330F CHA 60A。 OCP 測試功能 Enable/Disable 鍵 4.11.2 按下 OCP 按鍵 Enable OCP 測試功能和指示 LED 燈亮 在上方 5 位數 LCD 顯示 OCP，在中間 5 位數 LCD 顯示 “PRESS“，在下方 5 位數...
  • Page 55 使用旋鈕及按鍵設定 Istar 電流值,設定範圍從 0.000A 到滿刻度電流.。 4.11.3.2 Istep : 設定步驟增加電流輸出，LCD 顯示 “OCP＂ “ISTEP＂ 和 0.000A(初始值) 使用旋鈕及按鍵設定 Istep 電流值,設定範圍從 0.000A 到滿刻度電流.。 4.11.3.3 Istop : 設定停止電流輸出，LCD 顯示 “OCP＂ , “ISTOP＂ 和 60.00A ( 3330F 初 始值) 使用旋鈕及按鍵設定 Istop 電流值, 設定範圍從 0.000A 到滿刻度電 流。...
  • Page 56 48 博計電子 START/STOP 測試按鍵 4.11.4 按下 START/STOP 鍵開始或是停止 OCP 測試，根據 OCP 測試設定參數當 OCP 測試功 能 Enabled，會自動 Load “ON＂，當按下 START/STOP 鍵開始 OCP 測試和自動 Load “OFF＂ 停止 OCP 測試。 當 OCP 測試之前，在 LOAD “ON＂ 狀態，在按下 START/STOP 鍵 LOAD ON 會保持 ON 的狀態，OCP 測試功能在待測物過電流保護，OCP 測試將從 I-START 開始匯集電 流；...
  • Page 57 3330F 系列電子負載操作手冊 49 設定 OCP 吃載臨界電壓 0.6V，再按 OCP 鍵 2 次進行下一步驟。 4.11.5.5. 按 START/STOP 測試鍵 。 4.11.5.6. 未達到臨界電壓則顯示 ERROR。 4.11.5.7.
  • Page 58 50 博計電子 4.11.6 Remote 遠端控制 OCP 例如： （設定 遠端控制） REMOTE （設定 OCP 測試） TCONFIG OCP （設定開始吃載電流為 3A） OCP:START 3 （設定吃載間隔電流為 1A） OCP:STEP 1 （設定停止吃載電流為 5A） OCP:STOP 5 （設定 OCP 吃載臨界電壓 0.6V） VTH 0.6 （設定電流下限為 0A） IL 0 （設定電流上限為 5A） IH 5 （設定啟動比較上下限電流值）...

  • Page 59: 電源供應器 Opp 測試

    3330F 系列電子負載操作手冊 51 4-12 、電源供應器 OPP 測試 電源供應器過電流保護 (OPP) 測試方法: 4.12.1 電源供應 OPP 測試，當 OPP 測試時檔位固定在 RANG2。3330F 系列之 OPP 保護最大 功率各機種規格之最大功率值, 例 : 3330F CHA 250W。 OPP 測試功能 Enable/Disable 按鍵 4.12.2 按下 OPP 按鍵 Enable OPP 測試功能和指示 LED 燈亮，在上方 5 位數 LCD 顯...
  • Page 60 使用旋鈕及按鍵設定 Pstep 範圍從 0.00W 到滿刻度。 4.12.3.3 Pstop : 設定停止功率輸出，LCD 顯示 “OPP＂ , “PSTOP＂ 和 250.20W (3330F CHA 初始值) 使用旋鈕及按鍵設定 Pstop 範圍從 0.00W 到滿刻度。 4.12.3.4 Vth : 設定臨界電壓，LCD 顯示 “OPP＂ , “Vth＂ 和 0.600V (3330F 初始值) 從 使用設定旋鈕及按鍵設定 Vth 範圍 0.000V 到滿刻度電壓規格。 4.12.4 START/STOP 測試按鍵...
  • Page 61 3330F 系列電子負載操作手冊 53 當 OPP 測式之前，在 LOAD “ON＂ 狀態，在按下 START/STOP 鍵 LOAD ON 會保持 ON 的狀 態， OPP 測試 功能待 測物過 電流保 護 ， OPP 測試 將從 P-START 開始 匯集電 流；PSTEP 增加電流直到待測物輸出電壓下降至臨界電壓 (V-th 設定)和 OPP 啟動點限制在 P_Hi 和 P_Lo，於是 在中間 5 位 LCD 將顯示 "PASS"； 否則顯 示 "FAIL"， 按 任何鍵...
  • Page 62 54 博計電子 設定 OPP 吃載臨界電壓 0.6V，再按 OPP 鍵 2 次進行下一步驟。 按 START/STOP 測試按鍵。 未達到臨界電壓則顯示 ERROR。...
  • Page 63 3330F 系列電子負載操作手冊 55 4.12.6 Remote 遠端控制 OPP 例如： （設定 遠端控制） REMOTE （設定 OPP 測試） TCONFIG OPP （設定開始吃載瓦特為 3W） OPP:START 3 （設定吃載間隔瓦特為 1W） OPP:STEP 1 （設定停止吃載瓦特為 5W） OPP:STOP 5 （設定 OPP 吃載臨界電壓 0.6V） VTH 0.6 （設定瓦特下限為 0W） WL 0 （設定瓦特上限為 5W）...

  • Page 64: 電源供應器短路測試

    56 博計電子 4-13 、電源供應器短路測試 4.13.1 短路阻抗測試方法： 3330F 系列最大短路電流為各機種規格之最大電流值。 例 : 3330F 最大短路電流為 60A。 4.13.2 SHORT 測試功能 Enable/Disable 鍵 按下 “SHORT＂ 鍵 Enable SHORT 測試功能和指示 LED 燈亮，在上方 5 位數 LCD 顯 示 ＂SHORT＂ ， 在 中 間 5 位 數 LCD 顯 示 ＂PRESS＂ ， 在 下 方...
  • Page 65 直到按下“START/STOP＂ 鍵 短路測試才會停止。 4.12.3.2 V-Hi : 短路測試電壓檢查限制設定，LCD 顯示 “SHORT＂ , “V-Hi＂和 81.000V ( 3330F 初始值)從上方到下方 5 位數，V-Hi 設定範圍從 0.000V 到 81.000V， 每 設定旋鈕及按鍵調整間隔為 0.001V。 4.12.3.3 V-Lo : 短路測試電壓檢查限制設定，LCD 顯示“SHORT＂ “V-Lo＂和 0.000V ( 3330F CHA 初始值)從上方到下方 5 位數，V-Hi 設定範圍從 0.000V 到 81.000V，每...
  • Page 66 58 博計電子 4.13.5 SHORT 手動控制 例如: 設定 SHORT 測試，再按 Short 鍵進行下一步驟。 4.13.5.1. 按上鍵設定短路時間為 10000ms，再按 Short 鍵進行下一步驟。 4.13.5.2. 按下鍵設定 V-Hi 電壓為 1V，再按 Short 鍵進行下一步驟。 4.13.5.3. 按下鍵設定 V-Lo 電壓為 0V，再按 Short 鍵 2 次進行下一步驟。 4.13.5.4. 按 START/STOP 測試按鍵。 4.13.5.5.
  • Page 67 3330F 系列電子負載操作手冊 59 Short 測試完成。 4.13.5.6. SHORT 啟動點未符合 V_Hi 和 V_Lo 則顯示 FAIL。 4.13.5.7. 4.13.6 Remote 遠端控制 SHORT 例如： （設定 遠端控制） REMOTE （設定 SHORT 測試） TCONFIG SHORT （設定短路時間為 100ms） STIME 1 （設定啟動比較上下限瓦特值） NGENABLE ON （開始測試 SHORT） START （詢問是否測試完畢 1：正在測試，0：測試完畢） TESTING? （停止測試）...
