  • Page 1 5302A 中文使用手冊 S/N：9005302A01 REV：A...
  • Page 2 安全標誌 直流電源符號(DC) 交流電源符號(AC) 交流和直流電源符號 3相交流電源符號 機體接地符號 開(電源) 關(電源) 保險絲 高電壓警告符號 , 請參考手冊上所列的警告和注意說明,以避免人員受傷 危險標誌,可能會有高電壓存在,請避免接觸...
  • Page 3 会也可能不会含有所有所列的部件。This table shows where these substances may be found in the supply chain of Prodigit electronic information products, as of the date of sale of the enclosed product. Note that some of the component types listed above may or may not be a part of the enclosed product. ○：表示该有毒有害物质在该部...
  • Page 4 Failure to comply with these precautions or with specific warnings elsewhere in this manual violates safety standards of design, manufacture, and intended use of the instrument. PRODIGIT assumes no liability for the customer's failure to comply with these requirements.

  • Page 5: Table Of Contents

    清潔方式..................................6 2-6. RS232 介面功能................................7 2-7. 第三章、操作....................................8 3-1. 5302A 尺寸圖..................................8 操作說明..................................10 3-2. 第四章、REMOTE 遠端控制操作命令說明..........................26 RS232 通訊協定................................26 4-1. 5302A 交流電源分析儀 R 遠端控制命令列表................... 27 4-2. EMOTE 縮寫代號說明 .................................... 31 遠端控制命令語法說明..........................31 4-3. EMOTE 遠端控制命令說明 ............................32 4-4. EMOTE 第五章、應用....................................41 待測物效率量測...

  • Page 6: 第一章、概 論

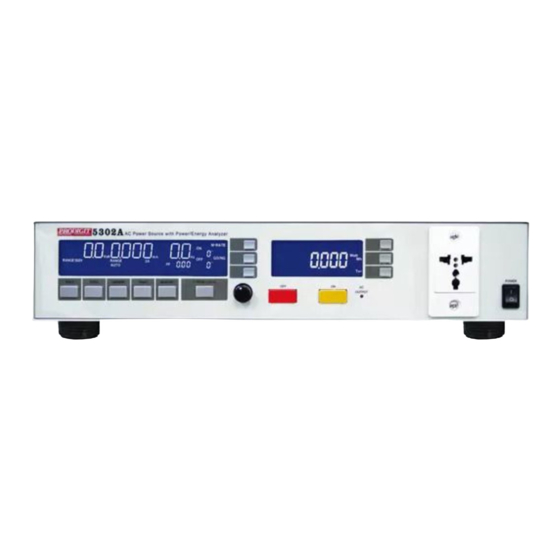

    5302A中文操作手冊 1 第一章、概 論 1-1. 整體說明 5302A AC Power Source with Power/Energy Analyzer是以 270VA AC Source 整合多種量測功能的 Power Meter為基礎，所研發的多功能AC Power Source並可與Prodigit 33XXF DC Load系列負載搭 配使用，讓使用者可直接由面板看到所有的電力特性，不需再外接繁瑣的測量儀器。 5302A + Prodigit 331X 系列直流電子負載可直接進行以下應用測試： 1. Output Rating 2. Short Circuit Protection 3. Over Current Protection 4.

  • Page 7: 選用配備

    電源線 ………………………………………..1 PCs RS232 Cable ………………………………..1 PCs 1-4. 選用配備 1.4.1. 3310F Series DC Load and 3302F Mainframe 1.4.2. P/N：64809094 RS-232 Cable x 1 PC for communication with 5302A 1.4.3. P/N：13300F509 RS-232 BD x 1 1-5. 規格 AC Input Rating Voltage range 115Vac±10%...

  • Page 8: Specifications

    5302A 中文操作手冊 3 1-6. Specifications Power 270VAmax Type Linear Voltage 10 ~ 150Vrms / 10 ~ 305 Vrms Accuracy 0.2%±0.2%F.S. Resolution 0.1V Distortion THD ≦ 0.5% (R load) Load regulation ±0.5% ± 0.5V Line regulation ±0.5% ± 0.5V Current 2.0 Arms/1.0 Arms Frequency 40.0 ~ 70Hz...
  • Page 9 Integration Meas. Power/ Time 1 Sec ~ 99H59M59S Inrush Delay/Period 0~99.9mS/0.1~99.9S Meter Meas. Rate Interval 100mS/200mS/500mS/1S/5S/10S Interface RS-232 External AC Source 300Vrms/2A/600VA 表 1-2 5302A 規格表 Note * : Operating temperature range is 0~40℃, All specifications apply for 25℃±5℃, Except as noted...

  • Page 10: 第二章、安裝

    5302A中文操作手冊 5 第二章、安裝 2-1. 安裝前的準備 5302A AC Power Source 於出貨前都己經過嚴密的品質檢驗，如果機器於運輸過程遭受損壞時， 請您就近聯絡博計電子的經銷商或直接與本公司營業部聯絡。 2-2. 電源的設定與檢查 5302A AC Power Source 可以工作於交流電源 115V 及 230V，工作電壓標示於後面板電源輸入 端附近，使用前請先確定標示的工作電壓與您的使用電壓是否相同，如果您的使用電壓與 5302A AC Power Source所標示的工作電壓不同時，請依照以下的步驟重新設定工作電壓。 圖 2-1 電源設定圖 2.2.1. 設定完成後，更新標示後背板的使用電壓標示圖。 2.2.2. 確認保險絲的安裝是否正確，如果必要時，請一併更換正確的保險絲，一般來 說應該為另一顆位於保險絲座中的備用保險絲。 2.2.3. 保險絲座位於交流電源插座下方，檢視保險絲前務必先拔除電源線，以避 免電擊的危險，取出保險絲座時，圖 2-2 所示可以使用一把較小的平頭螺絲起 子，換上如表 1-1 所示正確規格的保險絲。...

  • Page 11: 接地需求

    6 博計電子 2-3. 接地需求 電擊危險 為了避免機殼因漏電時而造成危險，5302A AC Power Source 強烈要求使用三端式的電源線，並 且電源配線接地皆需正確和完整。 2-4. 環境需求 2.4.1 室內使用 2.4.2 宣告種類:Category I. 2.4.3 污染等級; 2. 2.4.4 最大相對濕度 80% 2.4.5 建議操作環境室內溫度 0度~ 40度之間最佳的工作環境為攝氏25度 2-5. 維修及校正服務 如果5302A AC Power Source 故障或需要校正時，請於機框上貼上標示有所有人(公司行號部門 人員)的標籤，並指明為校正服務或者維修服務，然後通知博計電子的經銷商或者直接與本公司 聯絡。 2-6. 清潔方式 使用一塊柔軟或者潮濕的布清潔本產品。...

  • Page 12: Rs232 介面功能

    5302A 中文操作手冊 7 2-7. RS232 介面功能 5302A AC Power Source 提供了一個 RS232 母座 (FEMALE) 連接裝置於背面板上，此連接裝置 與電腦 RS232 連接埠以一對一的方式連接。 圖 2-3 5302A AC Power Source RS232 背板圖...

  • Page 13: 第三章、操作

    8 博計電子 第三章、操作 本章內說明每一個 5302A AC SOURCE的前面板手動操作，關於 Remote 遠端控制則於第四章內說明 。 3-1. 5302A 尺寸圖...
  • Page 14 A. 操作區,操作方法請參閱後面”操作說明”。 B. 顯示區,使用者可於此得到5302A的設定及電力狀況的相關資訊。 C. 旋鈕，順時鐘為增加，逆時鐘為減少，按下為設定位數向左移。 D. AC SOURCE電源輸出插頭。 E. 5302A電源開關。 A. 輸入電壓範圍選擇開關。 B. 5302A LINE INPUT插座。 C. 外部電源連接座。 D. 電源ON/OFF同步信號連接埠(SYNC Output，輸出波型參考附錄一)和電源週期同步信號連接埠(AC ON Signal，輸出波型參考附錄二) E. 內部電源輸出連接埠(與前面板AC SOURCE電源輸出插頭相同)。 F. DC Load 9Pin 連接埠(使用一般 1 對 1, 9Pin 連接線)。 G. RS-232 連接埠。...

  • Page 15: 操作說明

    10 博計電子 3-2. 操作說明 3.2.1 當POWER打開，一開始面板會顯示程式版本約３秒；接著會進入一般電錶模式，並自動偵 測是否有連接 DC Load。5302A初始的預設值為第一組記憶體(memory 0)中所設定之狀態， 其內容為設定於出廠之預設值或者使用者自訂之初始設定值。 出廠預設值： AC Source Output Voltage Range 150V AC Source Output Voltage 115V AC Source Output Frequency 60Hz AC Source Output Turn ON/OFF Degree 0˚ and Turn ON Degree Mode AC Source Triac Mode Leading 0˚/Trailing 180˚...
  • Page 16 5302A 中文操作手冊 11 A. VOLT :按鍵設定電壓 B. FREQ:按鍵設定頻率 C. DEGREE:按鍵設定ON/OFF角度 D. TRIAC按鍵設定Triac Leading角度或Trailing角度 E. MEMORY:按鍵呼叫或儲存記憶設定 F. SYSTEM 按鍵進入系統參數設定 G. M-RATE按鍵進入電錶參數設定 H. GO/NG按鍵進入位準參數設定 I. Wh:按鍵進入功率積算模式 J. T :按鍵進入功率積算時間設定 3.2.2 如何設定電壓 當按下 VOLT 按鍵時電壓錶顯示設定值並且最後一位閃爍等待輸入， 向上按鍵或旋鈕順 時針旋轉依解析度遞增，向下按鍵或旋鈕逆時針旋轉依解析度遞減，電壓可設定範圍為 10V~150V (Range 1) 解析度 0.1V，10~300V(Range 2) 解析度 0.2V。...
  • Page 17 12 博計電子 ° Volt RANGE 150V RANGE ° AUTO ENTER RANGE FREQ VOLT DEGREE TRIAC MEMORY SYSTEM ° Volt RANGE 150V RANGE ° AUTO ENTER RANGE VOLT FREQ DEGREE TRIAC MEMORY SYSTEM **所標示黑色按鍵為有效按鍵，其餘按鍵皆為無效按鍵。 3.2.3 各按鍵定義及功能  若按下VOLT時，放棄設定值並離開此功能，回到電錶畫面。  若按下FREQ時，切換至150V(Range1)電壓檔位。  按下DEGREE時，切換到300V(Range2)電壓檔位。 ...
  • Page 18 5302A 中文操作手冊 13 ° Volt RANGE 150V RANGE ° AUTO ENTER VOLT FREQ DEGREE TRIAC MEMORY SYSTEM **所標示黑色按鍵為有效按鍵，其餘按鍵皆為無效按鍵。 3.2.5 各按鍵定義及功能  若按下VOLT時，放棄設定值並離開此功能，回到電錶畫面。  若按下TRIAC時，設定輸出頻率為50.0Hz。  若按下MEMORY時，設定輸出頻率為60.0Hz。  若按下SYSTEM時，確認設定值並離開此功能，回到電錶畫面。  若按下 時或旋鈕順時針旋轉，遞增調整輸出頻率，範圍為40Hz ~ 70Hz。  若按下 時或旋鈕逆時針旋轉，遞減調整輸出頻率，範圍為40Hz ~ 70Hz。  若按下ON時，離開此功能，回到電錶畫面；此時開啟電源輸出。...
  • Page 19 14 博計電子 ° Volt RANGE 150V RANGE ° AUTO CLEAR ENTER FREQ VOLT DEGREE TRIAC MEMORY SYSTEM **所標示黑色按鍵為有效按鍵，其餘按鍵皆為無效按鍵。 3.2.7 各按鍵定義及功能  若按下VOLT時，將目前設定角度清除為0° 。  若按下FREQ時，設定電壓停止角度。  若按下DEGREE時，設定電壓開始角度。  若按下SYSTEM時，確認設定值並離開此功能，回到電錶畫面。  若按下 時或旋鈕順時針旋轉，遞增調整角度設定值，可設定範圍為0°~360°。  若按下 時或旋鈕逆時針旋轉，遞減調整角度設定值，可設定範圍為0°~360。  若按下 時或旋鈕壓一下，設定位數向左移動一位。  若按下ON時，離開此功能，回到電錶畫面；此時開啟電源輸出。 ...
  • Page 20 5302A 中文操作手冊 15 **所標示黑色按鍵為有效按鍵，其餘按鍵皆為無效按鍵。 3.2.9 各按鍵定義及功能  若按下VOLT時，將目前設定角度清除至初始值；前緣調光(LEAD)為0°，後緣調光(TRAIL) 為180°。  若按下TRIAC時，設定前緣調光(LEAD)角度；此時畫面上方的”LEAD”點亮。  若按下MEMORY時，設定後緣調光(TRAIL)角度；此時畫面上方的”TRAIL”點亮。  若按下SYSTEM時，確認設定值並離開此功能，回到電錶畫面。  若按下 時或旋鈕順時針旋轉，遞增調整角度設定值，可設定範圍為0°~180°。  若按下 時或旋鈕逆時針旋轉，遞減調整角度設定值，可設定範圍為0°~180°。  若按下 時或旋鈕壓一下，設定位數向左移動一位。  若按下ON時，離開此功能，回到電錶畫面；此時開啟電源輸出。  若按下OFF時，關閉電源輸出。  當設定畫面超過5秒鐘未操作時，自動放棄目前設定值並且離開此功能設定。  當離開角度設定畫面後，此時旋鈕可在電源開啟狀態下，調整電壓開始或停止角度。 3.2.10 如何呼叫及儲存記憶體設定 當按下 MEMORY 按鍵時，所有 0~4 組記憶位置點亮；下一頁則點亮5~9組。當短按相 對應的按鍵時即呼叫該組記憶體內設定值，LCD 顯示 MEM. REC. 00X並執行呼叫；若長...
  • Page 21 16 博計電子 ° RANGE 150V RANGE ° AUTO NEXT VOLT FREQ DEGREE TRIAC MEMORY SYSTEM ° Volt RANGE 150V RANGE ° AUTO EXIT FREQ VOLT DEGREE TRIAC MEMORY SYSTEM ° RANGE 150V RANGE ° AUTO EXIT FREQ VOLT DEGREE TRIAC MEMORY SYSTEM °...
  • Page 22 5302A 中文操作手冊 17 3.2.12 如何設定系統參數 當按下 SYSTEM 按鍵時，進入系統參數設定(SYSTEM setup)若在Remote狀態可切換Local 狀態，此設定包含3個選項，OCP LATH. (OCP保護解除方式)、EXT. SOUR (外部電源選擇) 、PQT. TEST (電源品質測試)，以”FREQ”( ) 及”DEGREE”( )選擇參數。選單結構 如下： 依序OCP LATHEXT. SOUR ON/OFFPQT. TEST  DIP CLAS 2 M- RATE ° Volt GO NG RANGE 150V RANGE °...
  • Page 23 18 博計電子  **所標示黑色按鍵為有效按鍵，其餘按鍵皆為無效按鍵。  若按下FREQ時，切換至下一選項 PQT. TEST。  若按下DEGREE時，切換至上一選項 OCP LATCH。  若按下SYSTEM時，確認設定值並離開此功能，回到電錶畫面。  若按下 時或旋鈕順時針旋轉，切換ON/OFF參數設定值。  若按下 時或旋鈕逆時針旋轉，切換ON/OFF參數設定值。  若按下ON時，離開此功能，回到電錶畫面；此時開啟電源輸出。  若按下OFF時，關閉電源輸出。 注意!!為安全起見，在切換內外部電源時，自動關閉輸出。 3.2.15 PQT. TEST參數設定 提供電源品質測試，此項目可用來模擬電源失真或電源干擾的情況。共有三種輸出方式 可選擇(DIP、INTERRUPT、VARIATION)。各按鍵此時的定義及功能如下： ENTER FREQ VOLT DEGREE TRIAC MEMORY SYSTEM **所標示黑色按鍵為有效按鍵，其餘按鍵皆為無效按鍵。  若按下DEGREE時，切換至上一選項 EXT. SOURCE ON/OFF。 ...
  • Page 24 5302A 中文操作手冊 19 爍代表此時正在測試中，當測試完畢後會自動回復上一個畫面。 **此按鍵必需在電源已輸出的狀況下才有作用，這時按鍵上方畫面〝ENTER〞點亮，才 代表按鍵有效 **此測試項必需使用內部電源。 ENTER FREQ VOLT DEGREE TRIAC MEMORY SYSTEM  若按下ON時，開啟電源輸出。  若按下OFF時，關閉電源輸出。  其餘按鍵為離開此功能並回到上一層設定畫面。 3.2.17 如何設定電錶參數 當按下 M-RATE 按鍵時依序設定選項為 Meter Reading Rate(電表讀取時間設定) 時間設定 範圍 One Cycle(頻率倒數),0.1S, 0.2S, 0.5S, 1S, 2S, 5S, 10S，Meter I-Range及 Meter In-rush選...
  • Page 25 20 博計電子  若按下 時或旋鈕逆時針旋轉，向左循環時間設定值。  若按下ON時，離開此功能，回到電錶畫面；此時開啟電源輸出。  若按下OFF時，關閉電源輸出。 3.2.19 Meter I-Range電流錶檔位設定 設定電流錶檔位，可設定為自動換檔或固定檔位這二種換檔方式。當畫面上AUTO字閃爍 時表示可設定為自動換檔，其它選項為固定檔位；〝注意〞在固定檔位時，使用者必需 選擇適合的檔位，不然會造成量測上的問題。電流錶檔位依序為 AUTO -> 10mA -> 20mA -> 0.2A -> 2A -> AUTO 電流表單位依據檔位顯示 mA。 ° Volt RANGE RANGE ° AUTO ENTER VOLT FREQ DEGREE TR IAC MEMORY SYSTEM **所標示黑色按鍵為有效按鍵，其餘按鍵皆為無效按鍵。...
  • Page 26 5302A 中文操作手冊 21 恢復為一般電流量測。  若按下 時或旋鈕順時針旋轉，遞增調整時間設定值。  若按下 時或旋鈕逆時針旋轉，遞減調整時間設定值。  若按下 時或旋鈕壓一下，設定位數向左移動一位。  若按下ON時，離開此功能，回到電錶畫面；並將湧浪電流功能開啟，並且電源輸出，開 始量測湧浪電流。  若按下OFF時，關閉電源輸出。 **補充說明:Inrush電流是電器(待測物)電源打開瞬間，流入電流會很大，此部份的電流稱 為Inrush電流。 3.2.21 如何設定GO/NG位準判斷參數設定 當按下 GO/NG 按鍵時進入LIMIT setup參數設定。設定項目及順序為ILIMIT (電流)， WLIMIT(瓦特)，ELIMIT(效率)，CLIMIT(湧浪電流)；ILIMIT初始值為 2A，設定範圍為 0.000mA~2.000A，WLIMIT初始值為 270 Watt，設定範圍為 0.000W~270.0W，ELIMIT初始 值為 50.00%，設定範圍為 0.00%~99.99%，CLIMIT初始值為 200A，設定範圍為 0.000mA~200.0A。 當效率讀值小於限制數值時 NG 燈亮，當電流、功率、In-rush電流讀值大於限制數值時...
  • Page 27 22 博計電子 ENTER VOLT FREQ DEGREE TRIAC MEMORY SYSTEM **所標示黑色按鍵為有效按鍵，其餘按鍵皆為無效按鍵。 3.2.22 各按鍵定義及功能  若按下FREQ時，切換至下一選項。  若按下DEGREE時，切換至上一選項。  若按下SYSTEM時，確認設定值並離開此功能，回到電錶畫面。  若按下 時或旋鈕順時針旋轉，遞增調整相對應的設定值。  若按下 時或旋鈕逆時針旋轉，遞減調整相對應的設定值。  若按下 時或旋鈕壓一下，設定位數向左移動一位。  若按下ON時，離開此功能，回到電錶畫面；此時開啟電源輸出。  若按下OFF時，關閉電源輸出。 3.2.23 如何切換功率電錶與功率累積電錶 當沒有接電子負載器時只在畫面右側顯示功率表其顯示為〝Watt〞此時為功率電錶模式， 在左側的2個小電表不亮。 Watt 當有接電子負載器時則變為效率錶此時畫面上方顯示”Efficiency”文字其單位顯示為 ”%”，左側上方為電子負載器的直流功率錶其顯示為“WLOAD“，左側下方則為功率錶 其顯示為“WAC”。 Efficiency LOAD 畫面右側中間顯示”...
  • Page 28 5302A 中文操作手冊 23 。 畫面右側中間顯示〝RESET〞，當使用者按下此按鍵後回到功率電錶模式的畫面。 INTEGRATION START Watt RESET 3.2.24 功率累積(Integration Energy mode)時間設定 若按下TINT時，進入功率累積(Integrating Energy mode)時間設定。各按鍵此時的定義及功 能如下： INTEGRATION START RESET INTEGRATION START RESET **所標示黑色按鍵為有效按鍵，其餘按鍵皆為無效按鍵。 若按下START時，確認功率累積時間設定值，回到功率電錶的畫面，並開始功率累積時 間計時器及瓦時計。  若按下RESET時，回到功率電錶的畫面。  若按下 時或旋鈕逆時針旋轉(OFF按鍵上方)，遞減調整功率累積時間設定值，設定值範 圍為0秒~99小時59分59秒(0~359999秒)。  若按下 時或旋鈕順時針旋轉(ON按鍵上方)，遞增調整功率累積時間設定值，設定值範 圍為0秒~99小時59分59秒(0~359999秒)。  若按下 時(畫面右下方)，確認功率累積時間設定值，回到功率電錶的畫面。  若旋鈕按一下，設定位數向左移動一位。...
  • Page 29 24 博計電子 3.2.25 功率累積(Integration Energy mode)模式操作 若按下Wh時，進入功率累積(Integrating Energy mode)模式操作。各按鍵此時定義及功能如 下： 無外接DC Load顯示畫面： 進入功率累積模式 開始功率累積模式 INTEGRATION INTEGRATION START STOP Watt Watt RESET RESET 停止功率累積模式 再開始功率累積模式 INTEGRATION INTEGRATION START STOP Watt Watt RESET RESET 有外接DC Load顯示畫面： 進入功率累積模式 開始功率累積模式按下” ”按鍵 INTEGRATION INTEGRATION START Efficiency STOP Watt...
  • Page 30 5302A 中文操作手冊 25 3.2.27 如何使用OCP reset 本機具有輸出過電流 OCP 保護模式，當輸出電流超過本機規格時，輸出電源會自動關 閉；此時蜂鳴器會響起，畫面出現〝OCP〞字樣並閃爍。如果OCP LATCH設定為OFF(參 考3.2.8.1)，此狀態會在3秒後自動解除。而如果OCP LATCH設定為ON，則必須等待使用者 按下任一按鍵才能將警報關閉。 M- RATE ° Volt GO NG RANGE RANGE 150V ° AUTO FREQ VOLT DEGREE TRIAC MEMORY SYSTEM 3.2.28 如何改變Local/Remote狀態 當使用PC對5302A下命令時，畫面上〝REM〞會自動點亮，表示此時在Remote模式，所有 按鍵皆不能使用，若要使用面板操作，需按下SYSTEM(Local)，就會離開Remote模式，此 時畫面上〝REM〞會自動熄滅。 M- RATE ° Volt...

  • Page 31: 第四章、Remote 遠端控制操作命令說明

    資料位元數 ( Data bit ) ：8 bit 結束位元 ( Stop bit ) ：1 bit 交握控制(Handshaking) ：Hardware (RTS/CTS) 後面板 RS-232 介面連接圖 如下圖 ，其中圖(A) 為 5302A RS-232 介面的內部配線圖。使 用者只須使用如圖(B) 的一般一對一 RS-232 電纜線。 TXD (2) RXD (3) RTS (8) CTS (7) GND (5)

  • Page 32: 5302A 交流電源分析儀 Remote 遠端控制命令列表

    ENST {ON | OFF | 1 | 0} 設定累積功率模式開啟/關閉模式 ENER {ON | OFF | 1 | 0} 清除錯誤狀態碼(Note2) ERR:CLEAN 0 = 清除5302A校正資料，1 = 清除AC Source校正資料 ERST {0 | 1 } 設定外/內部AC SOURCE電壓輸出 EXT {ON | OFF | 1 | 0} 設定INRUSH Delay時間0~99.9mS IDLY <NRF>...
  • Page 33 28 博計電子 詢問 詢問輸出電壓開啟及關閉角度 DEGR {ON | OFF | 1 | 0}? 讀取EEPROM所有校正資料 ERED? 詢問錯誤狀態碼(附註2) ERR:READ? 詢問狀態旗標(附註3) FLAG1? 詢問錯誤狀態旗標(附註4) FLAG2? 詢問Inrush Delay時間 IDLY? 詢問Inrush Measure Time ITIM? 詢問是否有連接DC LOAD RELD? 詢問韌體版本 VER? 詢問機種型號 *IDN? 詢問設定Energy mode開啟/關閉模式 ENER? 詢問內部AC SOURCE頻率設定數值 FREQ? 詢...
  • Page 34 5302A 中文操作手冊 29 詢問輸出實際電流 MEAS:CURR? 詢問UUT實際效率 MEAS:EFF? 詢問輸出實際頻率 MEAS:FREQ? 詢問輸出實際INRUSH電流 MEAS:INR? 詢問LOAD UUT實際輸出瓦特 MEAS:LPOW? 測量 詢問輸出實際PF值 MEAS:PF? 詢問輸出實際瓦特 MEAS:POWR? 詢問輸出實際電壓 MEAS:VOLT? 詢問目前WH功率累積數值0~999.9 MEAS:WH? 詢問目前WH功率累積數值單位(0=非Energy mode，M=mWH MEAS:WUNI? ， N=WH，K=KWH) 表 4-3 測量命令表 附註1： 電壓單位為伏特 ( V )。 電流單位為毫安培 ( mA)。 湧浪電流單位為安培 (A )。...
  • Page 35 30 博計電子 附註3：狀態旗標 位元組 位元 說明 0=Leading mode，1=Trailing mode 0=Triac mode off，1=Triac mode on 0=Output off，1=Output on 0=OCP latch off，1=OCP latch on 0=Inrush mode off，1=Inrush mode on 0=Internal AC source，1=External AC source 0=Volt Low Range，1=Volt High Range 附註4：錯誤狀態旗標 位元組 位元 說明...

  • Page 36: 縮寫代號說明

    5302A 中文操作手冊 31 縮寫代號說明 1. NRF：數值的設定，可包含小數點的數值形式。 2. 1：可代表HIGH或者是ON 3. 0：可代表LOW或者是OFF 4-3. Remote 遠端控制命令語法說明 1. { }：此符號表示命令必需包含此項，不可省略。 2. |： 符號表示 OPTION 之意，例如：〝LOW|HIGH〞表示可以使用 LOW 或 HIGH，但兩者 只能 選擇其中一個使用。 3. 在下達完一個命令後，你必須接者送出一個命令結束字元，本機可接受之結束字元為如表 4-4 或同時送出多個命令，每個命令之間以分隔符號〝；〞隔開在最後一個命令加上結束位元。若 你未送出結束字元，則此命令視為無效命令。 CR，LF 表 4-4 命令結束字元表...

  • Page 37: Remote 遠端控制命令說明

    用途：清除錯誤狀態碼。 說明：此命令為清除錯誤狀態碼。 ERST 格式： ERST {1 | 0} 用途：重置5302A的校正資料。 說明：此命令必須在非校正模式下才有效. 1) 重置5302A內部Power Meter校正參數。EX. ERST 0。 2) 重置5302A內部AC Source校正參數。EX. ERST 1。 格式： EXT {ON | OFF | 1 | 0} 用途：設定切換使用內部或外部AC Source。 說明： 1) 切換使用內部AC Source。EX. EXT OFF。 2) 切換使用外部AC Source。EX. EXT ON。...
  • Page 38 5302A 中文操作手冊 33 IDLY 格式： IDLY <NRF> 用途：設定湧浪電流測量的延遲時間。 說明：此命令為設定湧浪電流的延遲時間，下達命令時注意下列事項： 1) 設定數值的範圍為0 ~ 99.9。 2) 數值的最小有效位數為小數點後第 1 位。 3) 單位為毫秒 ( mS )。 格式： INR {ON | OFF | 1 | 0} 用途：設定湧浪電流模式開啟或關閉 說明：此命令為設定湧浪電流模式開啟或關閉。 ITIM 格式： ITIM <NRF> 用途：設定湧浪電流測量時間。 說明：此命令是設定湧浪電流測量時間，下達命令時注意下列事項： 1) 設定數值的範圍為0.1 ~ 99.9。...
  • Page 39 34 博計電子 STAV 格式： STAV {0 ~ 6} 用途：設定電錶更新速率。 說明： 1) 電錶每一週期更新一次。EX. STAV 0。 2) 電錶每0.1秒更新一次。EX. STAV 1。 3) 電錶每0.5秒更新一次。EX. STAV 2。 4) 電錶每1秒更新一次。EX. STAV 3。 5) 電錶每2秒更新一次。EX. STAV 4。 6) 電錶每5秒更新一次。EX. STAV 5。 7) 電錶每10秒更新一次。EX. STAV 6。 STEN 格式： STEN {NRF} 用途：設定累積功率的時間。...
  • Page 40 5302A 中文操作手冊 35 PMOD 格式：PMOD {0 | 1 | 2 | 3} 用途：選擇PQT測試模式 說明：此命令參數設定說明： 1) 離開PQT測試模式(PMOD=0)。 2) 進入電壓跌落測試模式(PMOD=1)。 3) 進入電壓短時中斷測試模式(PMOD=2)。 4) 進入電壓漸變測試模式(PMOD=2)。 RANG 格式：RANG {HIGH | LOW | 1 | 0} 用途：設定AC Source操作範圍。 說明：此命令為設定AC Source電壓的檔位，共有二檔位。下達命令時須注意下列事項： 1) RANG LOW | 0，電壓範圍為10 ~ 150Vrms。...
  • Page 41 說明：詢問輸出電壓角度。下達命令時須注意下列事項： 1) 詢問輸出電壓開啟角度。EX. DEGR ON? 2) 詢問輸出電壓關閉角度。EX. DEGR OFF? ERED? 格式： ERED? 用途：讀取5302A內部儲存校正值 說明：共回傳36 words，順序如下： 1、 電壓LOW Offset 2、電壓LOW Gain 3、電壓HIGH Offset 4、電壓HIGH Gain 5、湧浪電流 Offset 6、湧浪電流 Gain 7、電流檔2A Offset 8、電流檔2A Gain 9、電流檔200mA Offset 10、電流檔200mA Gain 11、電流檔20mA Offset 12、電流檔20mA Gain 13、電流檔10mA Offset 14、電流檔10mA Gain 15、None 16、None 17、瓦特LOW 2A Offset...
  • Page 42 5302A 中文操作手冊 37 ITIM? 格式：ITIM? 用途：詢問湧浪電流測量時間。 說明： RELD? 格式：RELD? 用途：詢問是否有連接DC Load。 說明： VER? 格式：VER? 用途：詢問程式版本。 說明： *IDN? 格式：*IDN? 用途：詢問機種型號 說明： ENER? 格式：ENER? 用途：詢問功率累積模式開啟或關閉。 說明： FREQ? 格式：FREQ? 用途：詢問5302A內部AC Source頻率設定數值。 說明： STAV? 格式：STAV? 用途：詢問電錶更新速率。 說明： 1) 0 = 電錶每一週期更新一次。 2) 1 = 電錶每0.1秒更新一次。...
  • Page 43 用途：詢問調光模式中的調光角度。 說明：此命令依據目前模式，回傳前緣或後緣的調光角度設定數值。 TIME? 格式：TIME? 用途：詢問功率累積已累積的時間長度。 說明： TRAI? 格式：TRAI? 用途：詢問調光模式為前緣或後緣。 說明： 1) 0 = 調光模式為前緣調光。 2) 1 = 調光模式為後緣調光。 TRIA? 格式：TRIA? 用途：詢問調光模式開啟或關閉。 說明： VOLT? 格式：VOLT? 用途：詢問5302A AC Source電壓設定數值。 說明： PQTB? 格式：PQTB? 用途：詢問PQT目前狀態。 說明： 1) 0 = PQT為閒置狀態。 2) 1 = PQT為執行測試中狀態。...
  • Page 44 5302A 中文操作手冊 39 4-6-3、測量命令 MEAS:CURR? 格式： MEAS:CURR? 用途：詢問5302A實際測量到的電流。 說明： MEAS:EFF? 格式： MEAS:EFF? 用途：詢問5302A實際測量到的效率。 說明： MEAS:FREQ? 格式： MEAS:FREQ? 用途：詢問5302A實際測量到的頻率。 說明： MEAS:INR? 格式： MEAS:INR? 用途：詢問5302A實際測量到的湧浪電流。 說明： MEAS:LPOW? 格式： MEAS:LPOW? 用途：詢問DC LOAD實際測量到的功率。 說明： MEAS:PF? 格式： MEAS:PF? 用途：詢問5302A實際測量到的功率因數。 說明： MEAS:POWR? 格式： MEAS:POWR? 用途：詢問5302A實際測量到的功率。 說明：...
  • Page 45 40 博計電子 MEAS:WUNI? 格式：MEAS:WUNI 用途：詢問功率累積的單位 說明： 1) 0 = 目前不是功率累積模式。 2) M = mWH (毫瓦時)。 2) N = WH (瓦時)。 2) K = KWH (仟瓦時)。...

  • Page 46: 第五章、應用

    5302A 中文操作手冊 41 第五章、應用 5-1. 待測物效率量測 5-1-1、首先需準備一條一般一對一 RS-232 電纜線,連接方式如下圖 **5302A目前僅支援330XF的機框 當有接331xF系列負載, 才能自動算出待測物效 率,在5302A顯示會有 如下的差異。 5-1-2、再如下圖接妥待測物 待測物 5-1-3、再來將5302A設定所需的電氣特性，然後OUTPUT ON，再來設定LOAD 設定所需的 吃載狀態，最後按下LOAD ON，此時5302A就可幫您自動算出待測物的效率。...

  • Page 47: 調光模式 (Triac Mode) 的應用

    42 博計電子 5-2. 調光模式 (Triac mode) 的應用 調光在許多應用中是相當常見的，因為可以讓燈光符合環境需求同時可有節能效果。因此 5302A提供了相位調光模式，利用相位截斷的方式控制輸出電壓角度，達到調光輸出。 5302A所輸出調光模式分為二種： 前緣調光(Leading Edge)： 5302A Output ON Leading Edge 90° 後綠調光(Trailing)： 5302A Output ON Trailing Edge 90°...

  • Page 48: 電源品質測試(Pqt)的應用

    5302A 中文操作手冊 43 5-3. 電源品質測試(PQT)的應用 5302A提供IEC61000-4-11的法規測試，包含電壓瞬時跌落(Voltage Dip)、電壓短時中斷 (Short Interrupt)、電壓漸變(Voltage Variation)三種電壓變化的輸出。用來試驗當電源因設備 故障或負載變動所造成供電電壓發生變化對電氣電子設備的影響。 電壓瞬時跌落(Voltage Dip)： Voltage Dip 電壓短時中斷(Short Interrupt)： Short Interrupt 電壓漸變(Voltage Variation)： Voltage Variation...

  • Page 49: 附錄一、電源On/Off輸出同步信號 (Sync Output)

    44 博計電子 附錄一、電源ON/OFF輸出同步信號 (SYNC OUTPUT) 1、此信號會與5302A電源輸出同步，當電源開始輸出時，此信號會改變，由0V上升到5V，且 會一直維持在5V電壓；當電源輸出停止時，此信號會由5V下降到0V。 附錄二、電源週期同步訊號 (AC ON SIGNAL) 1、此信號會與5302A電源輸出週期同步，當電源開始輸出時，此信號會輸出同步信號，此同 步信號在每一週期的正半週時輸出5V；負半週時輸出0V。此信號會在電源輸出停止後， 才會停止輸出。 5302A Output ON AC ON Signal...
