Cod. 97848 V06_17
SLIM
Manual de usuario
Datos técnicos
Lector de proximidad
Sistema de lectura
Distancia funcionamiento
Alimentación
Consumo reposo / funcionamiento
Compatibilidad
Frecuencia de oscilación
Cableado
Sección cable hasta 100/150/200m
(L-BUS,S-BUS)
Grado de protección
Temperatura de funcionamiento
Dimensiones
Protocolos
Funciones
Cod. 97848 V06_17
SLIM
Manual de usuario
Datos técnicos
Lector de proximidad
Sistema de lectura
Distancia funcionamiento
Alimentación
Consumo reposo / funcionamiento
Compatibilidad
Frecuencia de oscilación
Cableado
Sección cable hasta 100/150/200m
(L-BUS,S-BUS)
Grado de protección
Temperatura de funcionamiento
Dimensiones
Protocolos
Funciones
E
Por proximidad
5cm aprox
12Vdc (9-21V)
68mA / 110mA (la proximidad con metales o entre
lectores afecta al consumo)
Proximidad AXESKEY y Mifare
13,56MHz
6 cables (recomendable apantallado)
0,22/0,35/0,5mm2 (recomendable categoría 5)
IP66
-20ºC a +55ºC
84x75x14mm
Wiegand 26 / S-BUS / L-BUS
Lectura / Escritura tarjetas AXESKEY y Lectura tarjetas
Mifare
1
E
Por proximidad
5cm aprox
12Vdc (9-21V)
68mA / 110mA (la proximidad con metales o entre
lectores afecta al consumo)
Proximidad AXESKEY y Mifare
13,56MHz
6 cables (recomendable apantallado)
0,22/0,35/0,5mm2 (recomendable categoría 5)
IP66
-20ºC a +55ºC
84x75x14mm
Wiegand 26 / S-BUS / L-BUS
Lectura / Escritura tarjetas AXESKEY y Lectura tarjetas
Mifare
1
1247081/1.0
1247081/1.0
Advertisement
Related Manuals for Fermax SLIM 5255
Summary of Contents for Fermax SLIM 5255

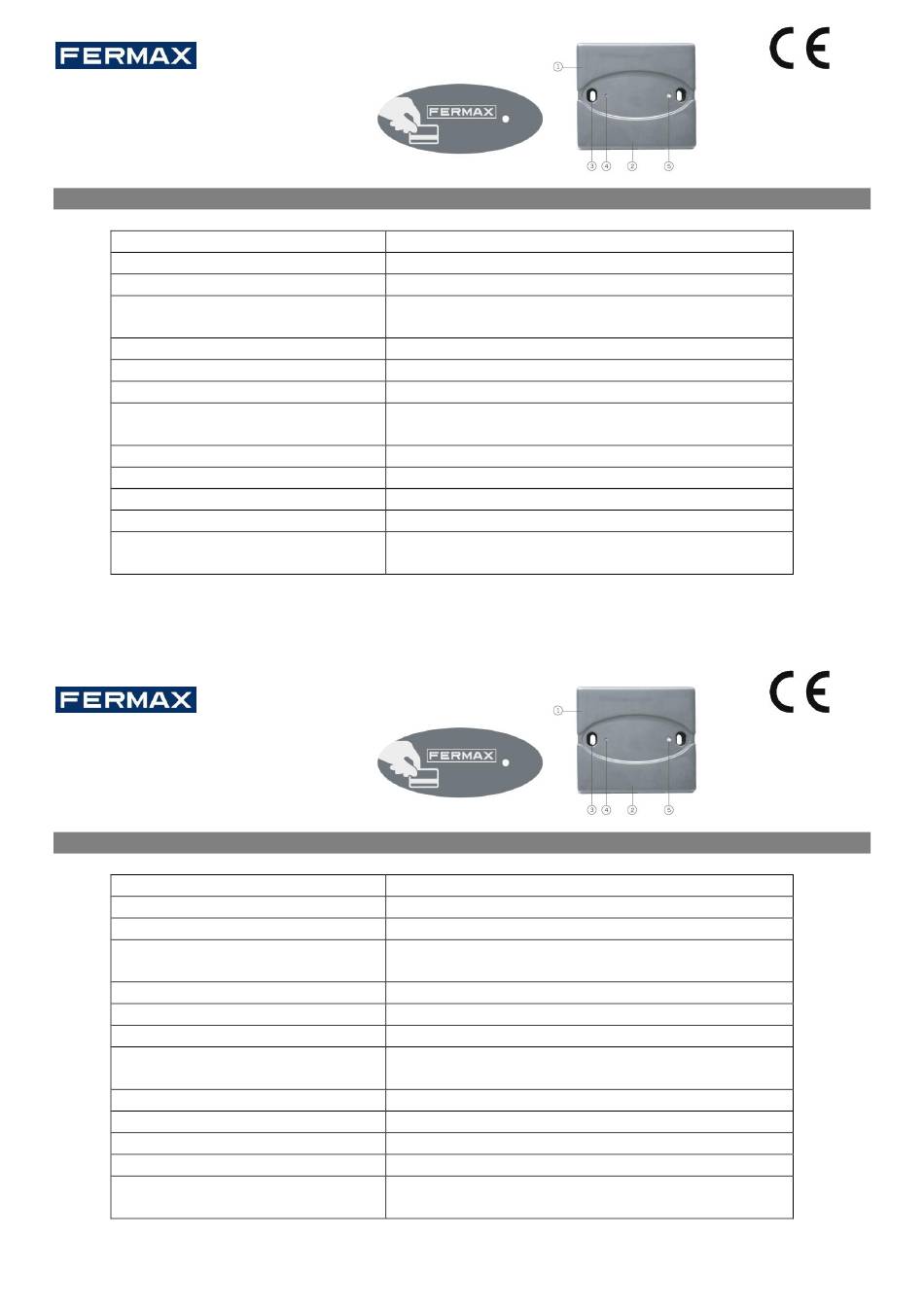

- Page 1 Cod. 97848 V06_17 SLIM Manual de usuario Datos técnicos Lector de proximidad Sistema de lectura Por proximidad Distancia funcionamiento 5cm aprox Alimentación 12Vdc (9-21V) Consumo reposo / funcionamiento 68mA / 110mA (la proximidad con metales o entre lectores afecta al consumo) Compatibilidad Proximidad AXESKEY y Mifare Frecuencia de oscilación...
