Fermax AC-MAX Installation Manual

Access control system
Hide thumbs Also See for AC-MAX:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: Installation Manual

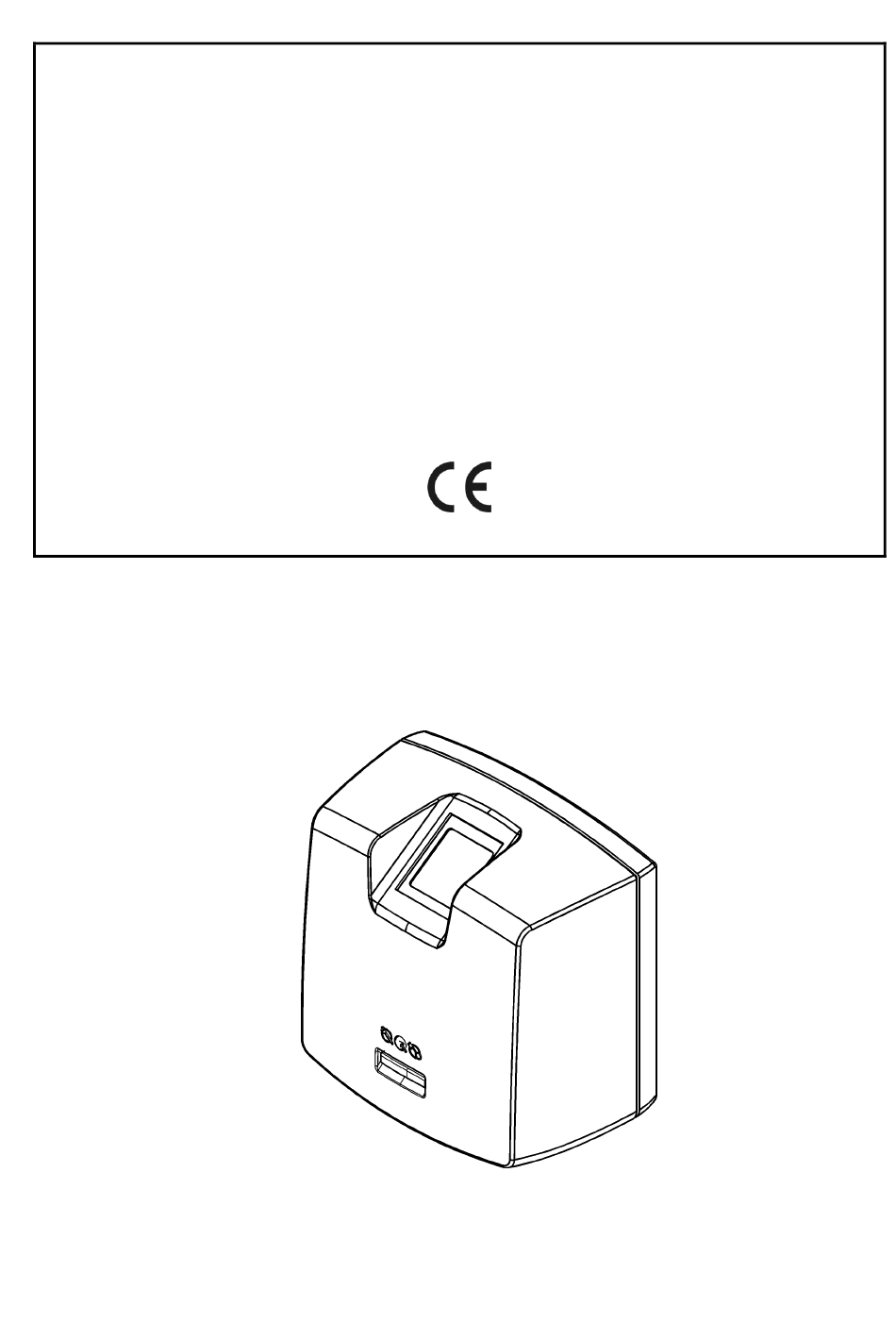

S
AC-MAX
ISTEMA DE CONTROL DE ACCESO
Lector de huella FPAC-MAX
MANUAL DE INSTALACIÓN
Cód. 970077
Versión de firmware: 1.4 o posterior
Versión de hardware: 1.1
Versión de documento: Rev. A

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Fermax AC-MAX

Summary of Contents for Fermax AC-MAX

  • Page 1 AC-MAX ISTEMA DE CONTROL DE ACCESO Lector de huella FPAC-MAX MANUAL DE INSTALACIÓN Cód. 970077 Versión de firmware: 1.4 o posterior Versión de hardware: 1.1 Versión de documento: Rev. A...

  • Page 2: Table Of Contents

    3.4 Montaje en la pared ......................6 3.5 Instrucciones de uso/instalación ..................7 4. Configuración ........................ 8 4.1 Configuración de bajo nivel (AC-MAX HW) ................8 4.1.1 Configuración de los parámetros de comunicación ............8 4.1.2 Modos de reconocimiento ....................9 4.2 Comunicación con LECTOR HUELLAS FPAC-MAX (AC-MAX) ..........

  • Page 3: Introducción

    2. D ESCRIPCIÓN Y ESPECIFICACIONES El lector biométrico FPAC-MAX funciona como terminal de control de acceso en el sistema AC-MAX. El FPAC-MAX está equipado con un escáner de huellas dactilares y lector de tarjetas de proximidad Mifare Classic. Los usuarios pueden ser identificados mediante la comparación de sus huellas dactilares con plantillas de huellas registradas en la memoria del lector (modo 1:N) o mediante la comparación de sus huellas dactilares con plantillas de huellas dactilares grabadas en la memoria...

  • Page 4: Instalación

    +40 °C, humedad relativa: 10 a 95 % (sin condensación) Crado IP IP41 Dimensiones (Alto Ancho 85 mm x 85 mm x 52 mm Profundo) Peso 160g Certificado 3. I NSTALACIÓN 3.1 Esquema de terminales y conexiones FPAC-MAX Ref. 5225 Fig. 2 Terminales de LECTOR HUELLAS AC-MAX 4/26...
  • Page 5 Cod. 970077 V08_19 Tabla 2. Terminales de LECTOR HUELLAS AC-MAX Terminal Descripción 12 V Contacto positivo de alimentación, 12 Vcc Contacto negativo de alimentación y potencial de referencia para el bus de comunicación RS485 y las líneas de entrada Interruptor de seguridad Tamper, 24 Vcc/50 mA...

  • Page 6: Indicadores Led

    Cod. 970077 V08_19 3.2 Indicadores LED El LECTOR HUELLAS FPAC-MAX está equipado con tres indicadores LED en su caja que funcionan de acuerdo con la tabla 3. Tabla 3. Indicadores LED Símbolo Nombre Colores Descripción ESTADO Rojo/Verde Modo activado/desactivado del lector ABRIR Verde Puerta desbloqueada...

  • Page 7: Instrucciones De Uso/Instalación

    Cod. 970077 V08_19 3.5 Instrucciones de uso/instalación • Todos los cables eléctricos deben conectarse a dispositivos con la fuente de alimentación desconectada. • Si el rango de lectura de la tarjeta es significativamente menor que el especificado en la documentación técnica, considere la posibilidad de reubicar el lector. •...

  • Page 8: Configuración

    5. El software AC-MAX HW detecta automáticamente la dirección IP y el puerto del LECTOR HUELLAS FPAC-MAX si el lector y el ordenador con AC-MAX HW están en la misma subred y la comunicación entre ellos no está bloqueada.

  • Page 9: Modos De Reconocimiento

    Dirección , en el campo , asigne una dirección no ocupada a LECTOR HUELLAS FPAC-MAX en el bus RS485 de la unidad central AC-MAX en el intervalo de 101-115. Enviar al dispositivo 10. Cargue la configuración al lector con el botón Fig.

  • Page 10: Comunicación Con Lector Huellas Fpac-Max (Ac-Max)

    6. Cargar la configuración al controlador. Nota: En el modo 1:1 no defina el LECTOR HUELLAS FPAC-MAX en el software AC-MAX, y no asigne a los usuarios ninguna plantilla de huellas dactilares en el software AC-MAX. Tabla 5. Número máximo de plantillas de huellas dactilares en las tarjetas Mifare Tarjeta Número máx.

  • Page 11: Autorización Master

    Las opciones y funciones del AC-MAX HW permiten una configuración detallada y variable del método de identificación del usuario. Pero se pueden distinguir los siguientes ajustes que se aplican con más frecuencia:...

  • Page 12: Restablecimiento Completo De La Memoria

    • La comunicación está encriptada con una contraseña predeterminada (vacía) 4.7 Actualización del firmware La actualización del firmware se realiza mediante el software AC-MAX HW. Para actualizar el firmware después de establecer la conexión con el LECTOR HUELLAS FPAC-MAX: Herramientas 1.
  • Page 13 NFORMACIÓN 5.1 Declaración de conformidad CE Por medio de la presente, FERMAX ELECTRÓNICA, S.A.U. declara que la ref. 5225 LECTOR HUELLA FPAC-MAX, cumple con los requisitos de la Directiva RED 2014/53/UE y de la Directiva RoHS 2011/65/EU. Ver página web www.fermax.com...
  • Page 14 Cod. 970077 V08_19 14/26...
  • Page 15 Cod. 970077 V08_19 AC-MAX A CCESS ONTROL YSTEM FPAC-MAX FINGERPRINT reader Installation Manual Cod. 970077 Firmware version: 1.4 or newer Hardware version: 1.1 Document version: Rev. A 15/26...
  • Page 16 3.3 Power supply ........................20 3.4 Wall mounting........................20 3.5 Use/installation guidelines....................21 4. Configuration....................... 22 4.1 Low level configuration (AC-MAX HW) ................22 4.1.1 Configuration of communication parameters ..............22 4.1.2 Recognition modes ...................... 23 4.2 Communication with FPAC-MAX FINGERPRINT (AC-MAX) ........... 23 4.3 User enrolment in 1:N mode .....................

  • Page 17: Introduction

    (1:N mode) or by comparison of their fingerprints with fingerprint templates recorded in Mifare card memory (1:1 mode). The reader is not a standalone device and it must be connected to AC-MAX Central Unit. The communication in LAN/WAN is encrypted with AES128 CBC method.

  • Page 18: Installation

    Cod. 970077 V08_19 Table 1. Specification Maximum number 1900 fingerprint templates Fingerprint identification 1:N mode – fingerprint templates are recorded in reader memory modes 1:1 mode – fingerprint templates are recorded on Mifare cards Proximity cards Mifare Classic Supply voltage Nominal 12Vdc, min./max.
  • Page 19 Cod. 970077 V08_19 Table 2. AC-MAX FINGERPRINT terminals Terminal Description 12V cc Positive power supply contact, 12Vdc Negative power supply contact reference potential RS485 communication bus and input lines Tamper switch, 24Vdc/50mA Tamper switch, 24Vdc/50mA not applicable in AC-MAX It is used to restore the reader to factory parameters.

  • Page 20: Led Indicators

    3.3 Power supply AC-MAX FINGERPRINT reader requires 12 Vdc supply voltage. The supply must be connected to +12Vdc terminal and GND terminal. The GND terminal is also reference potential for RS485 bus. All devices, which are connected to the same RS485 bus should have common ground (GND). In order to ensure this, all GND terminals of various power supply units in the system must be connected with each other using separate wire.

  • Page 21: Use/Installation Guidelines

    If the range of card reading is significantly lower than specified in technical documentation then consider relocation of reader. • After installation of AC-MAX FINGERPRINT reader, remove protector from fingerprint scanner. Otherwise it may hinder fingerprint scanning. • In case of connection through Ethernet port, twisted pair cable should be uninsulated in the shortest possible distance and wires should remain twisted in the longest possible distance.

  • Page 22: Configuration

    Ethernet communication channel. 5. IP address and port of AC-MAX FINGERPRINT reader is automatically detected by AC-MAX HW software if the reader and PC with AC-MAX HW are in the same subnet and communication between them is not blocked. Connect 6.

  • Page 23: Recognition Modes

    AC-MAX Quick Start Guide. FPAC-MAX FINGERPRINT after connection to AC-MAX CU must be detected on RS485 bus. If the readers is operated in 1:N mode then it must be additionally configured in AC-MAX software as follows:...

  • Page 24: User Enrolment In 1:N Mode

    4.3 User enrolment in 1:N mode In 1:N mode, user enrolment including fingerprint scanning and assignment of access rights is done in AC-MAX software. It is recommended to use wizards for user management. In order to add new Wizard Add Person Online...

  • Page 25: Master Authorisation

    FPAC-MAX FINGERPRINT. When this option is selected then user can identify by means of card or fingerprint templates as needed. Options and functions of AC-MAX HW enable detailed and variant configuration of user identification method. But there can be distinguished following most often applied settings: Card Reader Mode •...

  • Page 26: Full Memory Reset

    Firmware update is performed by means of AC-MAX HW software. In order to update the firmware after establishing connection with FPAC-MAX FINGERPRINT: 1. Select the command Tools in the top menu of AC-MAX HW software and then select Update Firmware.
